СИСТЕМА БЕЗДРОТОВОЇ СИГНАЛІЗАЦІЇ SATEL MICRA GSM

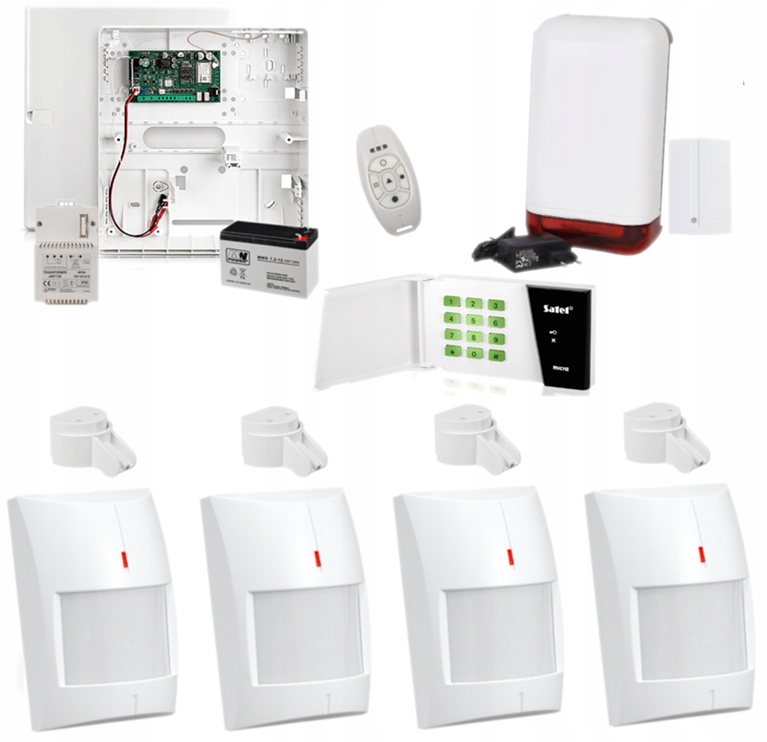

Повна бездротова система MICRA з панеллю керування сигналізацією, клавіатурою, сиреною та 4 датчиками MPD-300

У комплекті:

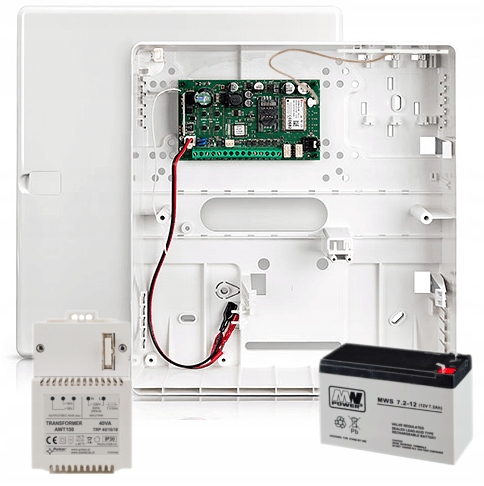

• контроль Satel Micra панель – 1 шт.;
• антена Satel ANT-GSM-I – 1 шт.;
• корпус пластиковий поверхневого монтажу Satel OPU-4 P – 1 шт.;
• >Трансформатор Pulsar AWT150 40VA/16V/18V – 1 шт.;
• необслуговувана батарея 12V 7Ah – 1 шт.;
• аксесуари панелі керування (кабель акумулятора, кріпильні шпильки);
• Бездротова клавіатура Satel MKP-300 - 1 шт.;
• Акумулятор CR123A для клавіатури - 1 шт.;
• Бездротовий пульт Satel MPT-350 - 1 шт.;< /li>
• акумулятор для пульта CR2032 – 1 шт.;
• Бездротовий датчик руху Satel MPD-300 (стійкість до тварин вагою до 15 кг) – 4 шт.;
• Satel Bracket A настінно-стельове кріплення з накладним тампером - 4 шт.;
• Акумулятор CR123A 3V для сповіщувача - 4 шт.;
• Зовнішня бездротова сирена Elmes WSS - 1 шт. li>
• Модуль управління Elmes WSM - 1 шт.;
• Блок живлення 16V DC для сирени - 1 шт.;
• Акумулятор 12V 1.2Ah для сирени - 1 шт. < /li>

❗ Інструкції для завантаження в розділі "додаткова інформація" внизу сторінки.

❗ Налаштування ППК здійснюється за допомогою програми GPRS-Soft (Satel USB -Потрібен кабель RS або DB9FC/RJ-KPL - не входить в комплект).

БЕЗДРОТОВА СИГНАЛІЗАЦІЯ MICRA розроблена в основному для охорони невеликих об'єктів (наприклад, кіосків, бутиків, дач і т.д.), але її застосування може бути значно ширшим. Завдяки своїй компактній конструкції модуль MICRA забезпечує мобільність установки при необхідності. Тому це ідеальне рішення для тимчасового захисту, наприклад, будівельних майданчиків.

МОДУЛЬ СИГНАЛІЗАЦІЇ Satel MICRA забезпечує роботу традиційних провідних сповіщувачів і спеціальних бездротових сповіщувачів. Використання бездротових датчиків руху та герконів забезпечує оптимальний захист від злому, а бездротові датчики диму можуть забезпечити додаткову безпеку. Керування системою за допомогою пультів дистанційного керування, бездротової клавіатури або мобільного телефону (програма MICRA CONTROL) просте та інтуїтивно зрозуміле.

Модуль MICRA оснащений GSM/GPRS комунікатором, який може використовуватися не тільки для SMS-повідомлення про події, а й для передачі інформації в центр моніторингу охоронної компанії. Також можливе дистанційне керування через SMS, завдяки якому можна не тільки ставити та знімати з охорони, але навіть керувати підключеними до модуля пристроями.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (MICRA):

• 4 входи для підключення сповіщувачів або контролю за роботою технічних пристроїв
• кількість бездротових сповіщувачів : 8< /li>
• кількість номерів сповіщень: 4
• вибір режиму роботи входу: цифровий (NO/NC) або аналоговий (вимірювання напруги)
• спеціальний захист від несанкціонованого доступу вхід
• 2 програмованих релейних виходи з локальним керуванням - за допомогою входів і віддалено - за допомогою SMS-повідомлень, CLIP і дистанційного керування
• вбудований приймач дистанційного керування 433 МГц для постановки/зняття з охорони та керування модульна робота, з можливістю програмування 8 пультів
• GPRS/SMS моніторинг
• Функція тестової передачі SMS/CLIP
• автоматичне перемикання в режим SMS у разі проблеми з передачею GPRS
• повідомлення SMS/CLIP
• можливість прослуховування закладу по телефону за допомогою зовнішнього мікрофона, наприклад MIC-1 (не входить в комплект)
• енергонезалежна пам'ять подій
• можливість локального програмування через порт RS-232 або дистанційно через GPRS/SMS
• вбудований буфер живлення комутації з набором захисту

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (MICRA):

• кількість дротових входів: 4+1
• кількість виходів: реле - 2, слабкострумовий тип OC - ​​1, джерело живлення - 1
• напруга живлення: 18V AC (±10%)
• рекомендований тип трансформатора: TR40VA (40VA / 18VAC)
• модуль типу блоку живлення: А
• вихідний струм вбудованого блоку живлення: 2 А
• споживаний струм від мережі 230 В: 50 мА (в режимі очікування) ), 150 мА (макс.)
• Струм споживання батареї: 120 мА (у режимі очікування), 420 мА (макс.)
• Напруга повідомлення про несправність батареї: 11 В (±10 %)
• напруга відключення батареї: 10,5 В (±10%)
• струм зарядки батареї: 250 мА (±20%)
• вихід джерела живлення діапазон напруги: 10,5…13,8 В постійного струму
• li>
• Вихід AUX: 500 мА / 12 В постійного струму
• Вихід FT: 50 мА / 12 В постійного струму
• допустиме навантаження контактів реле (резистивне): 1 A / 30 В постійного струму
• кількість підтримуваних пультів дистанційного керування: 8
• типи підтримуваних пультів дистанційного керування: P-2, P- 4, Т-1, Т-2, Т-4, МПТ-300
• дальність дії пультів на відкритій місцевості: до 100 м (наявність перешкоди між передавачем і приймачем зменшує робочу діапазон пристрою)
• кількість підтримуваних бездротових детекторів: 8
• кількість підтримуваних бездротових клавіатур: 1
• діапазон частот бездротових пристроїв: 433,05 ÷ 434,79 МГц
• тип гнізда мікрофона: роз'єм 3,5 мм
• клас навколишнього середовища: II
• робоча температура: -10°C ...+55°C
• розміри плати електроніки: 120 x 68,5 мм
• розміри пристрою в корпусі: 266 x 286 x 100 мм
• вага пристрою в корпусі (без трансформатор і акумулятор): 1072 г

ДВОДІАПАЗОННА АНТЕНА Satel ANT-GSM-I з роз'ємом IPX працює в 2 діапазонах частот: 900/1800 МГц. Призначено для роботи з:

• панелями керування PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• GSM-X, модуль MICRA,
• інші пристрої з роз’ємом IPX

Антену можна розмістити в SATEL пластикові корпуси зі спеціальним місцем, призначеним для кріплення даного типу пристроїв, наприклад ОПУ-4П, ОПУ-3П, ОПУ-2Б.

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 P можна використовувати в підсобних приміщеннях, на відкритому повітрі. Основу кожуха можна вмонтувати в стіну, а значить, сам кожух займатиме менше місця. Універсальний характер і розміри корпусу дозволяють встановлювати всередину ППК SATEL, модулі їх розширення, модулі зв'язку, контролери та багато інших пристроїв.

Він оснащений подвійною антидиверсійною системою. захист : перед відкриттям кришки та зняттям її зі стіни. Також є місце для встановлення мережевого трансформатора 40 або 60 ВА та резервної батареї 12 В ємністю 7 або 7,2 А·год . Він не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-4 P):

• подвійний захист від злому
• можливість встановлення бездротових пристроїв з антенами всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість встановлення блок живлення APS -412 замість трансформатора
• поверхневий монтаж
• застосування: ППК виробництва SATEL, модулі розширення виробництва SATEL, модулі GSM зв'язку виробництва SATEL, ACCO дверні контролери з живленням і без, панель контролю доступу ACCO-NT
• розміри: 266 x 286 x 100 мм

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• живлення: 40 ВА
• споживаний струм при номінальному навантаженні від мережі ~230 В: 0,20 А
• номінальний вихідний струм (I1/I2/I3): 2,2 А / 2,0 А< /li>
• захист від короткого замикання та перевантаження: запобіжник F у первинному колі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• температура експлуатації / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

БЕЗДРОТОВА КЛАВІАТУРА Satel MKP-300 присвячена системі MICRA. Це дозволяє встановлювати та знімати з охорони систему та пристрої керування, підключені до модуля, без необхідності мати власний пульт дистанційного керування. Це робить його ідеальним рішенням для керування там, де очікується, що системою керуватиме багато різних людей (наприклад, кіоски, дачі, бутіки, окремі гаражі, майстерні).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (MKP- 300):

• можливість постановки/зняття з охорони, виклику тривоги паніки або ввімкнення/вимкнення пристроїв, підключених до системи MICRA, за допомогою кодів
• Світлодіоди, що сигналізують про команда постановки під охорону та вимкнення режиму очікування
• клавіші з підсвічуванням, що полегшує використання клавіатури в темних кімнатах
• відкид, щоб закрити клавіші

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (МКП-300):

• діапазон робочих частот: 433,05 ÷ 434,79 МГц
• діапазон радіозв'язку (у відкритому режимі) області): до 200 м
• клас екологічності згідно з EN50130-5: II
• робоча температура: -10 °C...+55 °C
• макс. вологість: 93% (±3%)
• живлення: батарея CR123A 3V
• термін служби батареї: близько 3 років
• споживаний струм: 80 мкА (режим очікування) , 20 мА (макс.)
• розміри: 144 x 80 x 27 мм
• вага: 164 г

5-КНОПОЧНИЙ ПУЛЬТ Satel MPT-350 використовується для управління роботою систем на базі ППК Perfecta 16-WRL, Perfecta 32-WRL і MICRA. Він також підтримується такими контролерами: INT-RX-S, MTX-300 і VERSA-MCU. Він працює в одному напрямку на частоті 433 МГц і характеризується дальністю передачі до 400м(на відкритій місцевості). Він має 5 кнопок, які можна призначити для виклику до 6 функцій керування. Завдяки цьому його можна використовувати не лише для постановки та зняття системи з охорони, але й для активації керування додатковими функціями (наприклад, пристрої керування, підключені до системи - гаражні ворота, рольставні), виклик допомоги (тривожна сигналізація) тощо. Кнопки керування розміщені в спеціальному поглибленні, що запобігає їх випадковому натисканню.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (MPT-350):

• співпраця з: ППК PERFECTA 16-WRL, PERFECTA 32-WRL, модулем сигналізації MICRA (версія прошивки 3.03), розширювач INT-RX-S (версія 1.04), контролери MTX-300 (версія 1.01) та VERSA-MCU (версія 1.04)
• 5 кнопок з можливістю призначення функцій
• 5 кнопок з можливістю призначення функцій
• радіус дії 400 м (на відкритій місцевості)
• ергономічний корпус для запобігання випадкового натискання клавіш

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (MPT-350) ):

• діапазон робочих частот: 433,05 ÷ 434,79 МГц
• ​акумулятор: CR2032 3 В
• екологічний клас згідно з EN50130-5 : II
• робоча температура: -10 °C ...+55 °C
• максимальна вологість: 93±3%
• розміри корпусу: 38 x 78 x 16 мм
• вага: 30 г
• li>

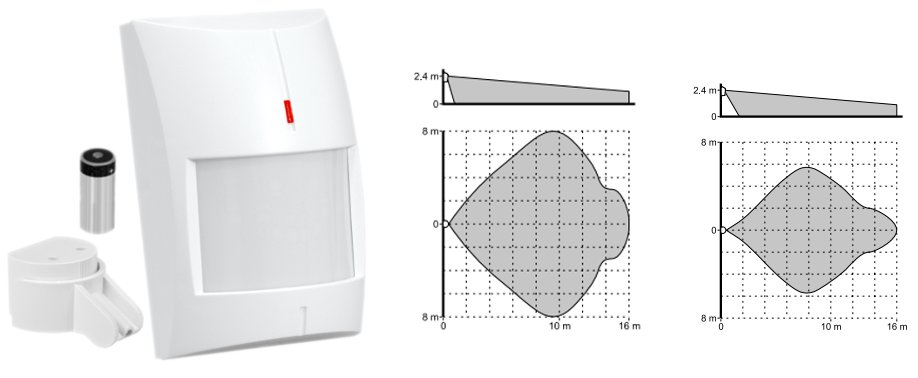

БЕЗДРОТОВИЙ ДЕТЕКТОР РУХУ Satel MPD-300 використовується для виявлення руху зловмисника всередині охоронюваного системою простору. Завдяки своїй стійкості до тварин, він може забезпечити захист, навіть якщо дрібні домашні тварини до 15 кг переміщуються в його зоні дії під час спостереження.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (MPD-300 ):

• співпраця з модулем MICRA та ПКП PERFECTA 16-WRL і PERFECTA 32-WRL
• алгоритм цифрового виявлення з температурною компенсацією, що забезпечує високу несприйнятливість до помилкових спрацьовувань тривог і повторюваність параметрів
• можливість зміни чутливості, що дозволяє налаштовувати оптимальні параметри сповіщувача під охоронюване приміщення
• додатковий режим роботи зі стійкістю до переміщення дрібних тварин до 15 кг, що дозволяє захистити приміщення з домашніми тваринами
• система енергоменеджменту, що дозволяє багато років працювати без необхідності заміни літієвої батареї CR123A
• Світлодіодна сигналізація порушень в тестовому режимі, що полегшує введення в експлуатацію та подальше обслуговування системи
• виявлення втручання – відкриття корпусу, від’єднання його від землі

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (MPD-300):

• діапазон робочих частот: 433,05 ÷ 434,79 МГц
• діапазон радіозв'язку (у відкритому режимі) області): до 200 м (MICRA / VERSA-MCU / MTX-300), до 400 м (PERFECTA)
• визначена швидкість руху: 0,3...3 м/с< /li>
• екологічний клас відповідно до EN50130-5: II
• робоча температура: -10°C ...+55°C
• макс. вологість: 93% (±3%)
• рекомендована висота встановлення: 2,4 м
• батарея CR123A 3V
• термін служби батареї (в режимі економії енергії): до 3 роки
• споживаний струм: 90 мкА (в режимі очікування), 20 мА (макс.)
• розміри корпусу: 63 x 96 x 49 мм
• вага: 108 г

БЕЗДРОТОВИЙ СИГНАЛІЗАТОР ELMES WSS використовується для акустико-оптичної сигналізації злому та нападу. Він також генерує сигнали для ввімкнення та вимкнення спостереження, корисні під час постановки та зняття з охорони система сигналізації з радіопультом.

WSS є мікропроцесорним пристроєм і має передавальну та приймальну систему для бездротового зв'язку з ППК серій CB32 і CBP32. Він також може працювати з будь-якою системою сигналізації за допомогою спеціального модуля керування WSM (у комплекті – це необхідно, лише якщо ми хочемо підключити сирену до системи сигналізації, відмінної від Elmes Elektronik).

Конструкція сирени дозволяє живити її від мережевого адаптера (входить у комплект) або від лінії 13,8 В постійного струму дротової системи сигналізації. Це дає змогу заряджати батарею, яка є основним джерелом сигнальної енергії та забезпечує роботу сирени навіть під час збою в електромережі.

Він призначений для використання поза об'єкт під наглядом. Система протидиверсійного захисту сирени виявляє піноутворення, від'єднання від основи та зняття кришки корпусу. У кожному з цих випадків сирена миттєво починає подавати тривогу та сповіщає про це ППК по радіо. Сигналізатор також надсилає інформацію про аварійні стани (наприклад, відсутність живлення в мережі), які реєструються та сигналізуються в ППК.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (WSS):

• співпраця з панеллю керування серій Elmes Elektronik CB32 та CBP32
• двосторонній зв’язок (трансивер ) 433, 92MHz
• діапазон до 200м (на відкритій місцевості)
• повний протидиверсійний захист
• працює з будь-якою дротовою системою сигналізації завдяки WSM модуль

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (WSS):

• акустична сигналізація - п'єзоелектричний перетворювач 120 дБ
• оптична сигналізація - лампочка 12 В/5 Вт
• li>
• Трансивер CE 433,92 МГц, чутливість -105 дБм, е.р.п. < 10 мВт
• необслуговувана внутрішня батарея 12 В - 1,2 Аг
• джерело живлення: 16 В постійного струму / 100 мА або від мережі 13,8 В постійного струму
• розміри: 260 x 145 x 82 мм

МОДУЛЬ Elmes WSM використовується для підключення бездротової сирени WSS до будь-якої дротової панелі сигналізації. Відрізняється двостороннім зв'язком, що означає, що кожен пристрій є одночасно передавачем і приймачем радіосигналів, замінюючи дротове з'єднання. Установка сигналізації за допомогою бездротової сирени WSS і модуля WSM забезпечує повну функціональність системи, як і при використанні дротової сирени.

У нас також є можливість дистанційної постановки та зняття системи з охорони

✅ ОСОБЛИВОСТІ ПРОДУКТУ (WSM):

• акустична та оптична сигналізація з можливістю незалежного керування кожною з них
• антидиверсійна керування сиреною та модулем
• контроль радіозв'язку між сиреною та модулем
• сигналізація аварійних станів сирени: відсутність напруги в електромережі та розряд акумулятора
• взаємодія з будь-якою провідною системою сигналізації
• двосторонній зв'язок із сигналізатором
• радиус дії до 200м (на відкритій місцевості)
• анти -диверсійний захист

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (WSM):

• Трансивер CE 433,92 МГц, чутливість -105 дБм, e.r.p. < 10 мВт
• Виходи типу OC з навантажувальною здатністю 50 мА, активний стан: замикання на землю, можливість реверсування роботи виходу № 1
• тип перемикається входу: активний на 12В або 0В
• антидиверсійний захист для відкриття корпусу модуля: термінал TAMP, тип NC
• внутрішнє використання
• робоча температура: 0 градусів C .. .+40 градусів C
• живлення: 9~16 В постійного струму
• споживаний струм: 25 мА (у режимі очікування), 40 мА (макс. коли 5 виходів увімкнено)
• розміри електронної плати: 78 x 40 x 24 мм
• розміри в корпусі: 96 x 62 x 28 мм
