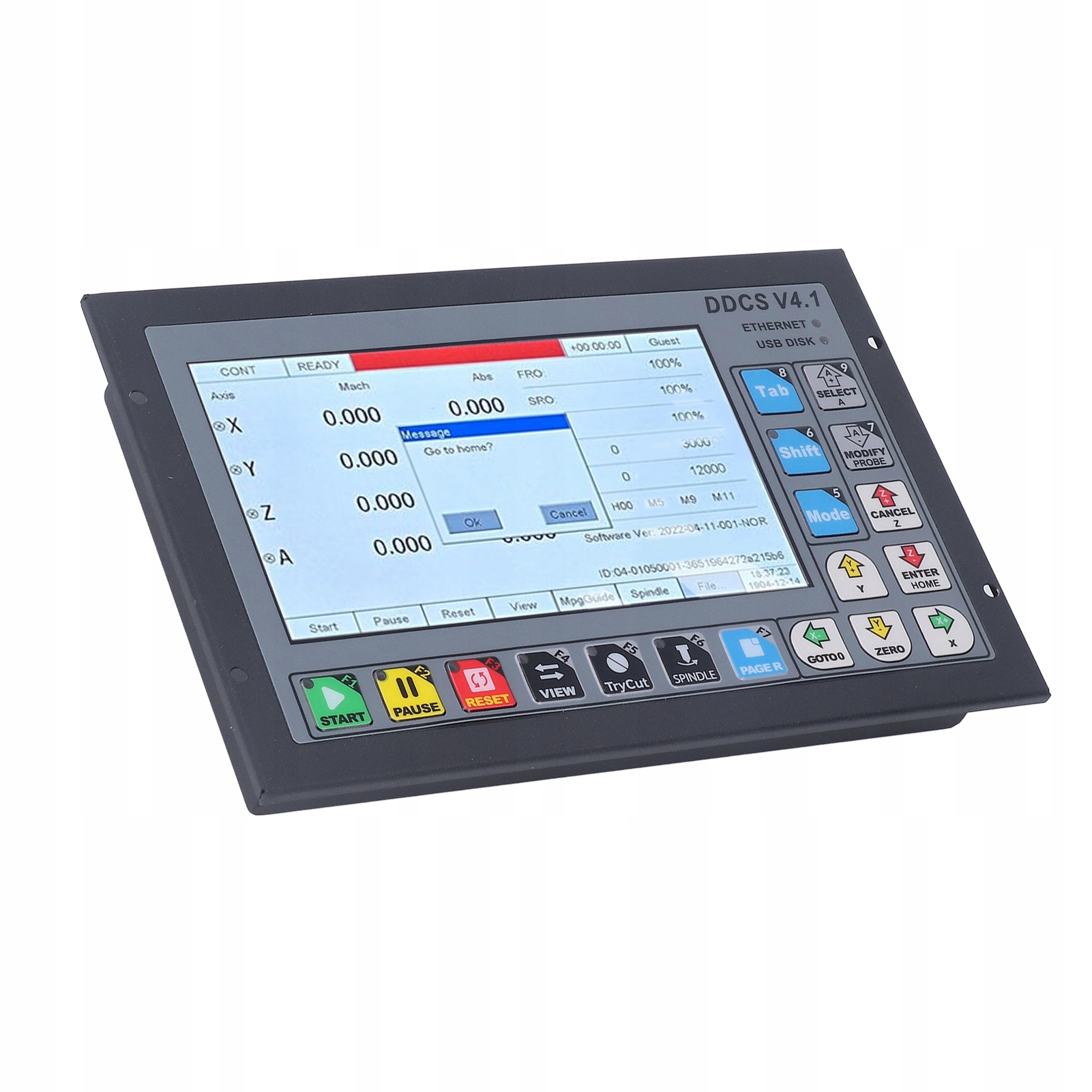

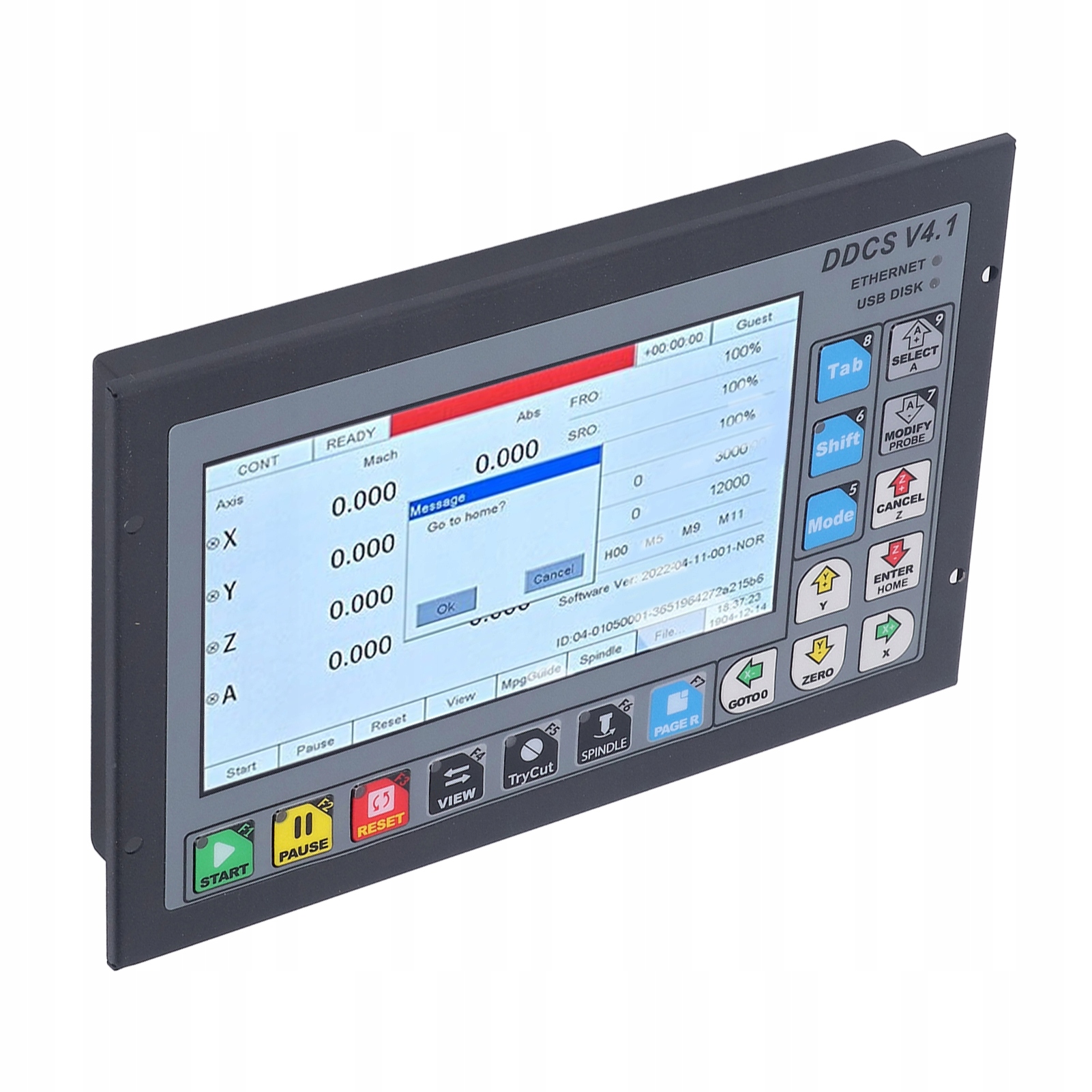

3-осьовий офлайновий автономний контролер руху CNC Motion Controller DDCSV4.1

Технічні дані:

Тип елемента: система керування рухом з ЧПК

Матеріал: алюмінієвий сплав, друкована плата

Панель керування: 7-дюймовий TFT-екран, 1024x600 пікселів, 18 клавіш, 18 цифрових вхідних інтерфейсів ізольованих оптопарами, 3 ізольованих цифрових вхідних порти оптопарами

Чіп: головний чіп ARM9, мікросхема основного алгоритму FPGA. Вхід: 24 В постійного струму (основне контрольне обладнання - це вхідна напруга 24 В постійного струму, а необхідна потужність струму не менше 0,5 А. Вхідна напруга порту вводу-виведення також становить 24 В постійного струму, а пропускна здатність струму не може бути менше 0,5 А .Основне джерело живлення живить систему керування, порт IO живить IO, коли порт IO не живиться, усі порти IO неактивні).

Список пакетів:

1 x 39-контактний сигнальний кабель

1 x хост-контролер

1 x U-диск

1 x подовжувач USB

1 x карта керування

10 х болтів

2 х гайки

4 х болтів

4 x аксесуари

1 x клема

1 x голка

2 шт. аксесуари

Функції:

1, покращена версія: у цій версії покращено функції та структуру макета панелі, підтримується конфігурація порту вводу-виводу та загальний набір інструкцій G, сумісний із FANUC. 2. Структура ARM і FPGA: ARM доповнює людський інтерфейс і аналіз коду, FPGA доповнює базовий алгоритм і генерацію імпульсів керування, використовує 32-розрядний генератор швидкості, покращує роздільну здатність швидкості та прискорення. 3、Згладжений шлях: цей контролер покращує алгоритм, представляє новий алгоритм планування руху та згладжує шлях невеликих сегментів через настроювані контурні помилки. 4, 3-осьовий привід: має 3-осьовий режим приводу, використовує диференціальний режим і подвійний імпульсний режим на вибір користувачів, максимальна вихідна частота імпульсу інтерполяції становить 500 кГц. 5, Зв’язок із комп’ютером: Зв’язок між контролером і комп’ютером можна реалізувати через порт підключення Ethernet, що зручно для читання та копіювання файлів. 6, Багатомовна підтримка: контролер приймає міжнародне кодування та в основному підтримує всі мови. Користувачі можуть створювати різні мови відповідно до своїх потреб. 7, кінцевий вимикач NPN: цей контролер підтримує лише кінцеві вимикачі типу NPN, права використання включають оператора, адміністратора та суперадміністратора.
