СИСТЕМА SATEL WRL 12 BOSCH DETECTORS GSM ПОВІДОМЛЕННЯ

Комплект провідної сигналізації на базі ППК INTEGRA 128-WRL з сенсорною клавіатурою, розширювачем додаткових входів, сиреною та 12 сповіщувачами BOSCH

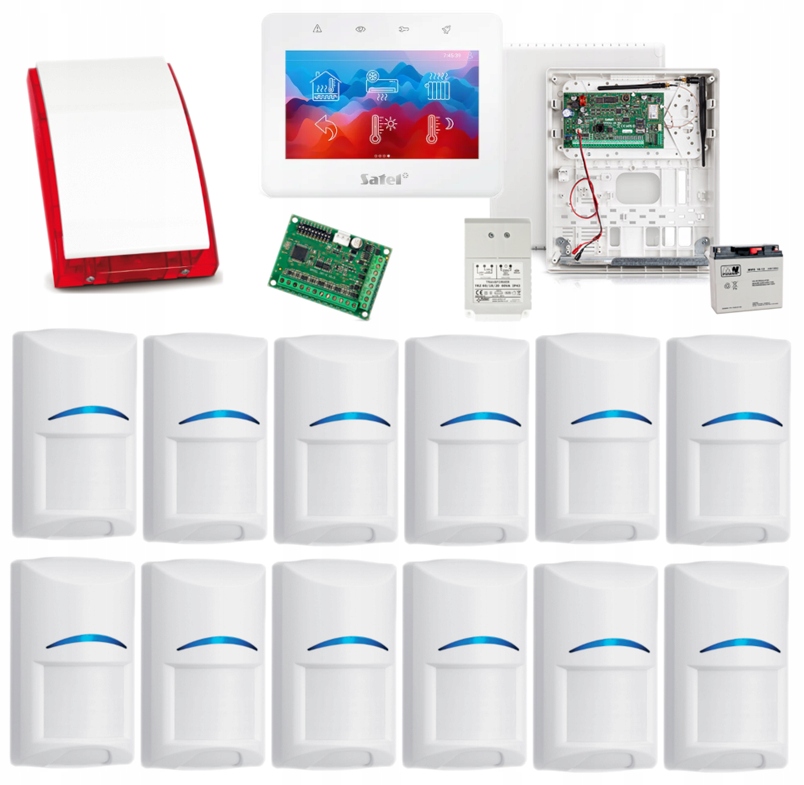

В комплекті:

• Пульт керування Satel INTEGRA 128-WRL - 1 шт.;
• Антена Satel ANT-GSM-I - 1 шт.;
• Антена Satel ANT-868 - 1 шт.;
• Пластиковий корпус поверхневого монтажу Satel OPU-3P - 1 шт.;
• Трансформатор Pulsar AWT682 (TRZ 60VA/18V/20V) - 1 шт.;
• необслуговувана батарея 12V 18Ah - 1 шт.;
• аксесуари панелі керування (кріпильні контакти, резистори, батарея, кабель акумулятора);
• дротова клавіатура Satel INT-TSG2-W (колір корпусу: білий) - 1 шт.
• Дотектор руху внутрішній Bosch Gen2 ISC-BPR2-W12 – 12 шт.
• Дротовий зовнішній оптико-акустичний сигналізатор Satel SP -4001 R – 1 шт.;
• розширювач входу Satel INT-E – 1 шт.

❗ Інструкція з експлуатації та встановлення доступна для завантаження в розділі «додаткова інформація». внизу сторінки.

❗ Налаштування панелі керування можна виконати двома способами: за допомогою програми DLOADX (потрібен кабель Satel USB-RS або DB9F/RJ-KPL - не входить) і з клавіатури рівня (за допомогою послідовностей клавіш у сервісному меню).

❗ Сповіщувач продається без тримача, який можна придбати окремо. В наявності: універсальний тримач (настінний), виділений B335 (настінний), спеціальний B338 (стельовий).

КОМПЛЕКТ ПРОВОДОВОЇ СИГНАЛІЗАЦІЇ НА ОСНОВІ ППК INTEGRA - це передове рішення, що поєднує функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Завдяки широкому асортименту модулів розширення їх можливості можна адаптувати до поточних потреб - від малих систем до великих інсталяцій.

Великою перевагою ППК INTEGRA є їх комунікаційні можливості в поєднанні з додатковими >Модулі TCP/IP. Завдяки вбудованому GSM-модулю ви отримуватимете точні SMS/CLIP-повідомлення про злом, несправність тощо. Додатковою перевагою є вбудований бездротовий інтерфейс ABAX, який підтримує, наприклад, бездротові датчики, пульти дистанційного керування, геркон комутатори виробництва Satel, що працюють у діапазоні 868 МГц.

ПАНЕЛЬ СИГНАЛІЗАЦІЇ Satel INTEGRA 128-WRL підтримує від 8 до 128 дротових і бездротових входів. Має вбудований GSM / GPRS комунікатор з моніторингом, оповіщенням і дистанційним керуванням. функції контролю. Системою можна керувати за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно - за допомогою комп'ютера або мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INTEGRA 128-WRL):

• підтримка від 8 до 128 проводових і бездротових входів
• вбудований двонаправлений бездротовий інтерфейс 868 МГц за технологією ABAX
• можливість розділити систему на 32 зони, 8 розділів
• підтримка від 8 до 128 програмованих дротових і бездротових виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований у GSM/GPRS комунікаторі з функціями моніторингу та оповіщення та дистанційним керуванням
• управління системою за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно за допомогою комп’ютера чи мобільного телефону
• 64 незалежні таймери для автоматичного керування
• контроль доступу та функції домашньої автоматизації
• пам'ять на 21503 події з функцією друку
• підтримка до 240+8+1 користувачів
• порт RS-232 - гніздо RJ
• можливість оновлення ПЗ через комп'ютер
• вбудований імпульсний блок живлення потужністю 2 А з акумулятором функції заряджання та діагностики
• сумісність із рядом аксесуарів і модулів INTEGRA та ABAX< /li>
• опція не повідомляти про збій сервера SATEL на ППК (прошивка INTEGRA 1.16 або новіша)< /li>

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INTEGRA 128-WRL):

• кількість підтримуваних бездротових пристроїв: 48
• кількість підтримуваних APT-100 пульти дистанційного керування: 248
• програмованих дротових входів: 8
• максимальна кількість програмованих входів: 128
• програмованих дротових виходів: 8
• максимум кількість програмованих виходів: 128
• виходи живлення: 3
• шини зв'язку: 1+1
• клавіатури: до 8
• розширювачів : до 32
• груп: 8
• зон: 32
• телефонні номери для оповіщення: 16 k
• голосові повідомлення: 16< /li>
• текст повідомлень: 64
• користувачі + адміністратори: 240 + 8
• таймери: 64
• пам'ять подій: 21503
• навантажувальна здатність сильнострумових програмованих виходів: 2 A (±10%)
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 0,5 A (±10%)
• навантажувальна здатність +виходи EX: 0,5 A (±10%)
• Навантаження на виході AUX: 0,5A (±10%)
• Діапазон робочих частот системи ABAX: 868,0 МГц ÷ 868,6 МГц
• діапазон радіозв'язку (на відкритих територіях): до 500 м
• рівень безпеки згідно з EN 50131: клас 2< /li>
• клас навколишнього середовища згідно з EN50130 -5: II
• робоча температура: -10°C ...+55°C
• максимальна вологість: 93% (± 3%)
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживаний струм: 120 мА ( в режимі очікування від мережі 230 В); 300 мА (макс. від мережі 230 В)
• Струм споживання: 280 мА (в режимі очікування від акумулятора); 600 мА (макс. від батареї)
• напруга повідомлення про несправність батареї: 11 В (±10%)
• напруга відключення батареї: 10,5 В (±10%)
• струм зарядки батареї: 400/800 мА
• ефективність струму джерела живлення: 2 А
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронні плати: 192 x 106 мм
• розміри корпусу (OPU-3P): 324 x 382 x 108 мм
• вага (з корпусом і аксесуарами): 2130 г
< /ul>

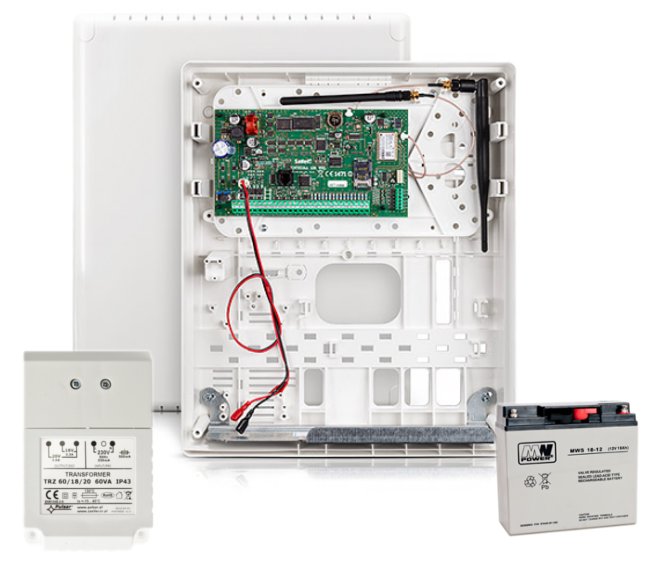

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-3 P можна використовувати в підсобних приміщеннях, на виду. Основу кожуха можна вмонтувати в стіну, що означає, що сам кожух займатиме менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним антидиверсійним захистом: від відкриття кришки та відриву від стіни.

✅ Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв’язку Satel,
• Контролер дверей ACCO,
• доступ до центру керування ACCO-NT.

У корпусі є місце для встановлення мережевих трансформаторів 40 або 60 ВА, також може вмістити 12 В резервний акумулятор ємністю 7 або 17 Ач. Він не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• антидиверсійний захист від: відкриття та відривання від землі
• знімні монтажні пластини, що полегшують встановлення та обслуговування системи
• можливість встановлення бездротові пристрої з антеною всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

ДВОДІАПАЗОННА АНТЕНА Satel ANT-GSM-I з роз'ємом IPX працює в 2 діапазонах частот: 900/1800 МГц. Призначений для роботи з:

• ППК PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• GSM-X, модуль MICRA,
• інші пристрої з роз’ємом IPX.

Антена може бути розміщена в пластикових корпусах SATEL із спеціальним місцем для кріплення даного типу пристроїв, наприклад ОПУ-4П, ОПУ-3П, ОПУ-2Б.

АНТЕНА Satel ANT-868призначена для роботи з модулями бездротової системи ABAX (є частиною обладнання, серед іншого, сигналізації INTEGRA 128-WRL панель управління). Має стандартний роз'єм SMA, тому його можна використовувати в інших пристроях з таким роз'ємом, що працюють на частоті 868 МГц.

Антену можна розмістити b>в пластикових корпусах SATEL, зі спеціальним місцем для кріплення даного типу пристроїв.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (ANT-868):

ТРАНСФОРМАТОР Pulsar AWT682 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3. Потужність навантажень, підключених до клем трансформатора, не може перевищувати його номінальну потужність. Для підтримки необхідного класу герметичності (IP43) пристрій слід монтувати у вертикальному положенні.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT682):

• Напруга живлення: 230 В змінного струму / 50 Гц
• Вихідна напруга (U1/U2/U3): 18 В або 20 В
• Потужність: 60 ВА
• споживаний струм при номінальному навантаженні від мережі ~230В: 0,33А
• номінальний вихідний струм (I1/I2/I3): 3,3А / 3,0А
• коротке замикання і захист від перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 500 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12 , 2,5 мм2
• корпус: PC/ABC, UL94-V0
• клас герметичності: IP43
• для монтажу на DIN-рейку необхідний тримач AWO466
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 75 x 124 x 65 мм

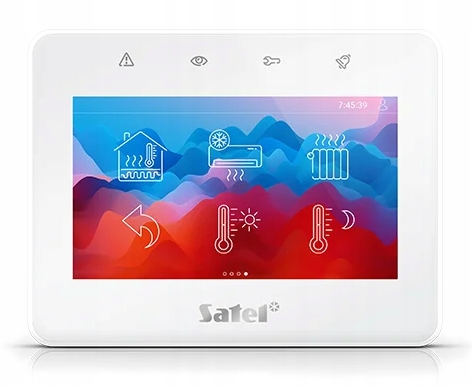

ДРОВОДОВА КЛАВІАТУРА Satel INT-TSG2-W (колір корпусу: білий) призначена для сигналізацій INTEGRA, INTEGRA Plus та VERSA. Він має 4,3-дюймовий ємнісний скляний екран із підтримкою жестів і багаторівневий графічний інтерфейс (до 24 додаткових екранів), що дозволяє адаптувати пристрій до потреб користувача потреби. Ви можете вибрати розмір піктограм і їх розташування, а також налаштувати їх вигляд відповідно до призначеної для них функції. Ви можете налаштувати колір шрифту, підсвічування, іконки та навіть фон екрана!

На додаток до основних команд для ввімкнення та вимкнення режиму очікування, INT-TSG2 дозволяє виконувати навіть складні послідовності команд однією командою завдяки функціям MACRO. Завдяки цьому він дає змогу використовувати функції розумного будинку (доступні в панелях керування INTEGRA).

Використаний процесор нового покоління в 4 рази швидший порівняно з попередньою моделлю (INT-TSG).

Клавіатура також забезпечує швидкий і легкий доступ до інформації про поточний стан системи. Завдяки можливості відображення інформації на екранній заставці, достатньо одного погляду, щоб дізнатися, чи поставлена ​​сигналізація на охорону, о котрій годині тощо. У режимі екрану стану клавіатура також може запустити фотошоу .

✅ У співпраці з контрольними панелями Integra та Integra Plus він забезпечує 2 програмованих дротових входу:

• підтримка NO та сповіщувачі типів NC, а також ролетні та вібраційні сповіщувачі;
• підтримка конфігурацій EOL, 2EOL та 3EOL (3EOL у разі взаємодії з ППК INTEGRA Plus); li>
• програмування значення параметричних резисторів.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-TSG2-W):

• 4,3" ємнісний скляний сенсорний екран із підтримкою жестів
• роздільна здатність: 480x272, відображення 16,7 мільйонів кольорів (справжній колір)
• багаторівневий графічний інтерфейс, адаптований до потреб користувача (до 24 додаткових екранів)
• можливість налаштування та адаптації екранів інтерфейсу до потреб користувача потребує
• понад 20 готових графічних мотивів
• можливість створити власну композицію
• віджети, що дозволяють працювати з клавіатурою, контролювати систему сигналізації та пристрої автоматизації підключений до ППК
• контроль системи за допомогою МАКРО-команд, що активує низку різноманітних функцій у ППК (включаючи автоматизацію будівлі)
• можливість швидкого запуску тривог ПАНІКА, ПОЖЕЖА, ДОПОМОГА
• співпраця з ППК серії INTEGRA (INTEGRA Firmware 1.20 або новіша) та VERSA (VERSA Firmware 1.10 або новіша)
• заставка з можливістю відображення годинника, дати, станів елементи системи (зони, зони, виходи), температури (INTEGRA, INTEGRA Plus)< /li>
• можливість відображення слайд-шоу (функція фоторамки)
• світлодіоди поточного стану системи, розташовані вище екран
• 2 програмованих дротових входи (підтримуються тільки ППК INTEGRA та INTEGRA Plus): підтримка сповіщувачів NO та NC, а також ролетних та вібраційних сповіщувачів; підтримка конфігурацій EOL, 2EOL та 3EOL (3EOL у разі взаємодії з ППК INTEGRA Plus); програмування значень параметричних резисторів
• вбудований п'єзоелектричний перетворювач звукової сигналізації
• можливість регулювання гучності сигналізації та підсвічування екрану з поділом «день/ніч»
• вбудований пристрій для читання карт пам'яті microSD (зберігання фотографій для фоторамки, фонів додаткових екранів) - підтримка карт microSD, microSDHC (не входять в комплект)
• тамперний контакт, що реагує на відкриття корпусу та вилучення він зі стіни
• також доступний у чорному кольорі (INT-TSG2-B)
• екологічний клас згідно з EN50130-5: II
• рівень безпеки згідно з EN 50131: Клас 3
• робоча температура: -10°C ...+55°C
• макс. вологість: 93% (+/- 3%)
• напруга живлення: 12 В постійного струму
• споживаний струм: 100 мА (в режимі очікування), 140 мА (макс.)
• розміри корпусу: 120 x 92 x 14 мм
• вага: 160 г

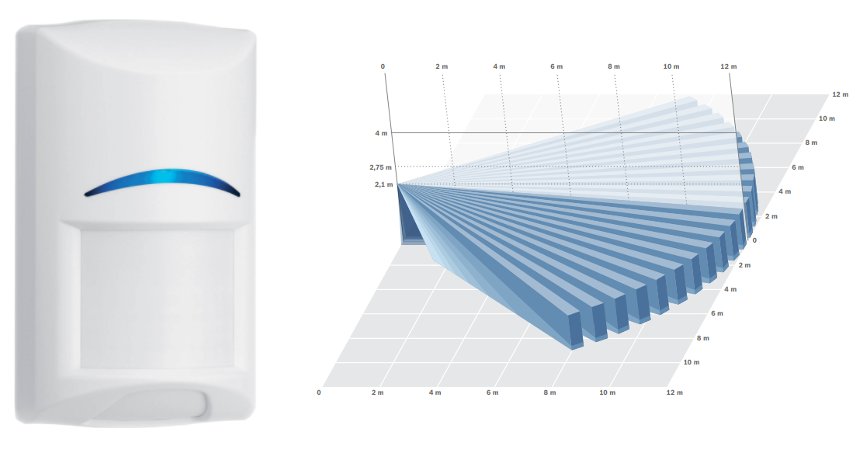

ДРОВОДОВИЙ ВНУТРІШНІЙ ПІР-ДЕТЕКТОР РУХУ Bosch Gen2 ISC-BPR2-W12 використовує 2 лінзи Френеля, що забезпечує чітке зображення в усьому полі зору та високу ефективність виявлення зловмисників . Ці лінзи характеризуються високою щільністю (77 зон) в 7-шаровій системі, а регульована лінза області безпосередньо під пристроєм дозволяє налаштувати 3 додаткові зони контролю. Покращені параметри моніторингу зони безпосередньо під пристроєм і зона моніторингу 12 м x 12 м дозволили охопити всю поверхню. Додатковою перевагою датчика є водяний рівень, розташований на задній частині корпусу, що дозволяє точно позиціонувати датчик.

✅ FSP (перший крок) Обробка) дозволяє майженегайно реагувати на присутність людини без генерування помилкових тривог з інших джерел. Чутливість залежить від параметрів аналізованого сигналу: амплітуди, поляризації, нахилу та часу. Це позбавляє інсталятора від необхідності вибирати рівень чутливості, покращуючи легкість встановлення та надійність.

✅ Оптична камера та електроніка герметично запечатані в передній панелі із захисною кришкою. щоб запобігти пошкодженню під час складання. Завдяки цьому на роботу сповіщувача не впливають циркуляція повітря та комахи. Детекторрегулює свою чутливість самостійно, тож він може ідентифікувати зловмисників практично за будь-якої температури.

❗ Детектор не має можливості ігнорувати домашніх тварин. ❗

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Gen2 ISC-BPR2-W12):

• динамічна температурна компенсація - чудова ефективність виявлення за будь-яких умов
• діапазон по всій поверхні 12 x 12 м
• кут огляду: 85 градусів
• регулювання чутливості
• аналіз першого кроку (FSP)
• тест функції
• стійкість до радіочастотних перешкод
• можливість зміни висоти встановлення не потребує додаткових налаштувань - скорочений час встановлення та менше помилкових спрацьовувань
• корпус із самоблокуванням та вбудований бульбашковий рівень - скорочений час складання
• обробка сигналу мікропроцесора

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (Gen2 ISC-BPR2-W12):

• тип оптики: Френель
• рекомендована висота встановлення: 2,2 - 2,75 м
• клас безпеки: клас 2
• робоча температура : -30 градусів C .. +55 градусів C
• живлення: 9~15 В постійного струму
• макс. струм споживання: 18 мА
• розміри: 105 x 61 x 44 мм

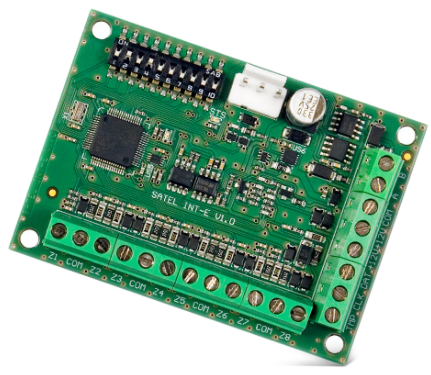

МОДУЛЬ Satel INT-E призначений для ППК INTEGRA, INTEGRA Plus, VERSA, VERSA Plus і PERFECTA, а також для ППК ACCO-NT . Пристрій пропонує розширення системи до 8 дротових входів, а також пряме підключення ролетних і вібраційних датчиків. Додатковий тамперний вхід полегшує виявлення несанкціонованого відкриття корпусу, в якому знаходиться модуль.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (INT-E):

• розширення системи o 8 входів
• підтримка конфігурації: NO, NC; EOL, 2EOL/NO, 2EOL/NC (тільки панелі сигналізації); 3EOL (тільки для INTEGRA Plus)
• програмування значень параметричного опору (тільки для ППК)
• підтримка вібраційних і ролетних сповіщувачів (тільки для ПКП)
• можливість підключення до шини RS-485 (оновлення ПЗ через шину)

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (INT-E):

• вихідна навантажувальна здатність + 12 В: 2,5 А / 12 В постійного струму
• ступінь захисту згідно з EN 50131 (без джерела живлення): клас 3
• ступінь захисту згідно з EN 50131 (з блоком живлення APS-412): клас 2< /li>
• екологічний клас згідно з EN50130-5: II
• робоча температура: -10 градусів C... +55 градусів C
• макс. вологість: 93% (+/- 3%)
• напруга живлення: 12 В постійного струму (+/- 15%)
• споживаний струм: 35 мА (режим очікування), 80 мА (макс. .)
• розміри: 80 x 57 мм
• вага: 47 г

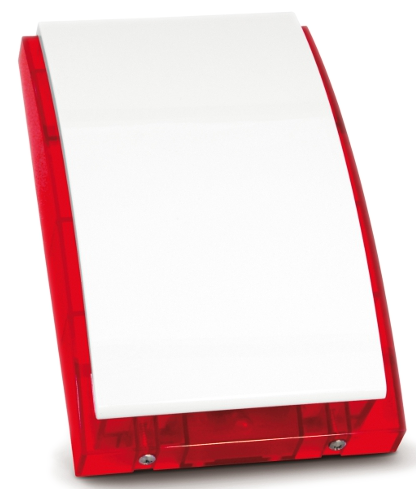

ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Satel SP-4001 R оснащений надяскравими світлодіодами та п'єзоелектричним перетворювачем. Ви можете вибрати один із 3 типів модульованої звукової сигналізації з інтенсивністю 120 дБ, а також можете окремо активувати оптичний і акустичний сигнали.

Він також має протидиверсійний захист від відкриття корпусу або відриву від стіни, а внутрішня кришка з оцинкованого листового металу забезпечує додатковий захист плати електроніки та перетворювача від механічних пошкоджень. Завдяки відповідному просоченню система електроніки також стійка до впливу складних умов навколишнього середовища.

Сигналізатор призначений для установки зовні будівель. Корпус сигналізатора виготовлений з полікарбонату, що забезпечує високу механічну міцність і естетичний зовнішній вигляд приладу.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (SP-4001R):

• акустична сигналізація: п’єзоелектричний перетворювач
• оптична сигналізація: надяскраві світлодіоди
• внутрішня металева кришка
• антидиверсійний захист від відриву від основи та відкриття

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (SP-4001R):

• рівень інтенсивності звуку (з відстані 1 м): до 120 дБ
• екологічний клас згідно з EN50130-5: III
• колір корпусу: червоний
• li>
• температура експлуатації: -35 градусів C ... +55 градусів C
• макс. вологість: 93% (±3%)
• напруга живлення: 12V DC (±15%)
• макс. струм споживання: 40 мА (оптична сигналізація), 230 мА (акустична сигналізація), 270 мА (оптична та акустична сигналізація)
• розміри: 148 x 254 x 64 мм
• вага: 890 g
