Nivel MC-1D система роботи системи

mc-1d -це система вирівнювання, яка дозволяє керувати висотою робочого елемента машини з кабіни оператора. Таким чином, оператор має постійний попередній перегляд, на якій висоті є ложка або лезо машин відносно передбачуваної опорної лінії (визначається лазерним рівнем). Спостерігаючи показання на датчику машини (або дисплея в салоні), оператор отримує інформацію, чи може він все -таки збирати матеріал / копання - чи він уже на передбачуваній глибині, таким чином усунувши подання, копаючи. Це встановити робочий елемент (ложка, лезо). Ця інформація також з’явиться на приймачі кабіни (RD-1MC), який виконує функцію дисплея. Набір таким чином дозволяє швидко та ефективно здійснювати земляні роботи, також із зменшенням - без необхідності вимірювання контролю.

Description:

• A universal solution for many types of machines (bulldozers, excavators, backhoe loaders)
• faster work, higher performance - the machine can do more at the same time
• increase in work accuracy
• saving on the material resulting from a more accurate surface leveling Simple, intuitive operation
• Simple and fast installation - assembly/disassembly of sensors from the machine, the possibility of easy translation on another machine
• lack of corrections, no excavations - less risk of making a mistake by man
• time saving - less indirect measurements, limiting the number of controls during work (work can be controlled without going to work (work cabins)
• Operator's work control - signal transmission to the cabin display (Mc -rd1)

Контролюйте роботу машини, працюйте швидше, точніше та економічно

При виконанні земляних виробів з машинами виникає проблема, пов'язана з вирівнюванням. До цих пір в цьому процесі брали участь додаткові люди для вимірювань (або геодезних команд). Будівництво, що впроваджує такі методи, часто дорого, тривалий час і вимагає спеціалізації та високої точності. Чи може бути простіше, точніше та швидше?

Вимірювальне рішення - Nivel System MC -1d

Цей процес можна автоматизувати, спростити та скоротити, використовуючи лазерну техніку, яка полегшує та прискорює роботу на кожному етапі. У цьому рішенні лазерна електронна система, завдяки датчику, встановленому на плечі екскаватора, може контролювати висоту та зменшити розкопки, робота є більш точною і швидшою. Система Nivel System MC-1D-це готовий мобільний набір, збірка не викликає проблеми і може здійснюватися оператором машини безпосередньо перед вирівнюванням, а після роботи елементи можуть бути приховані в валізі.

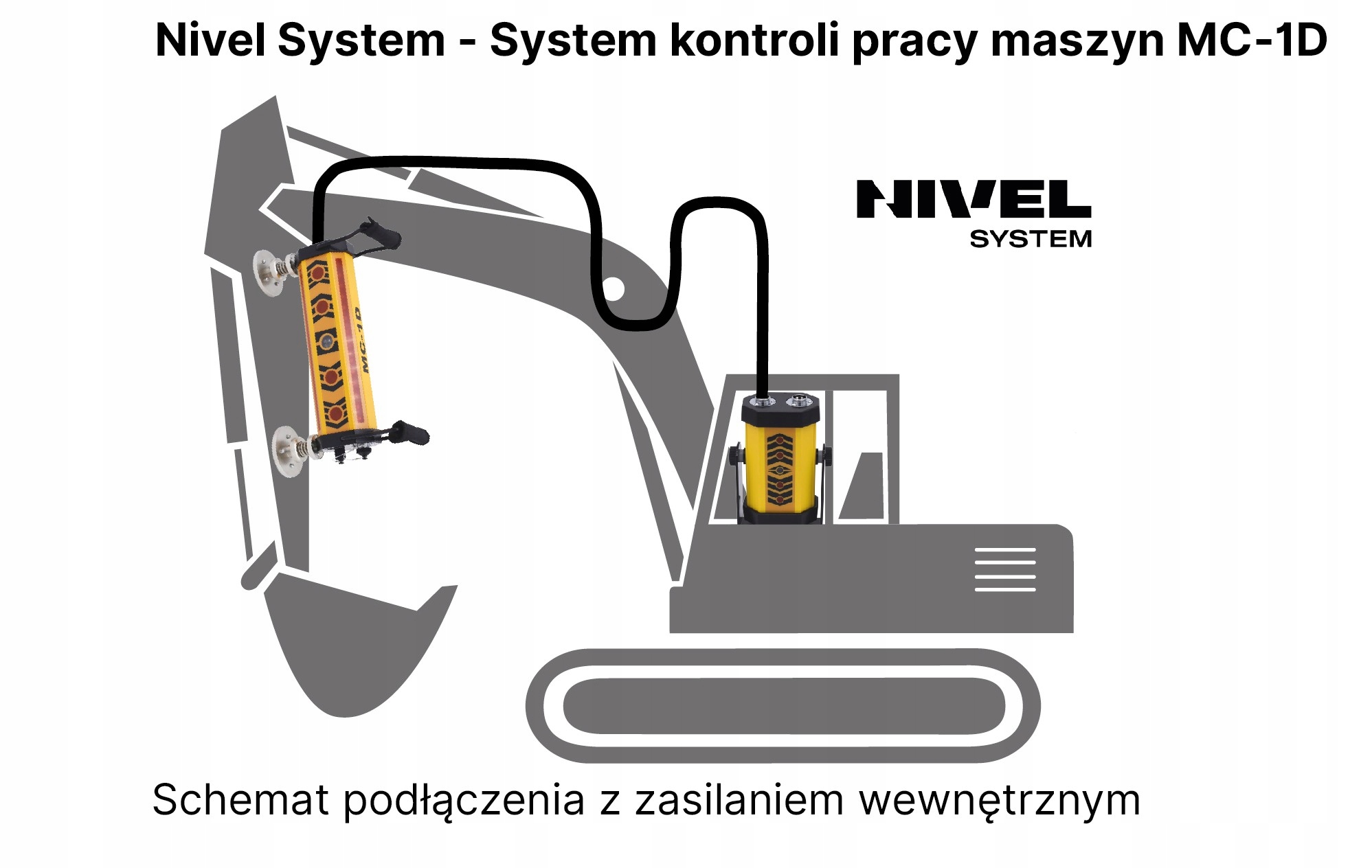

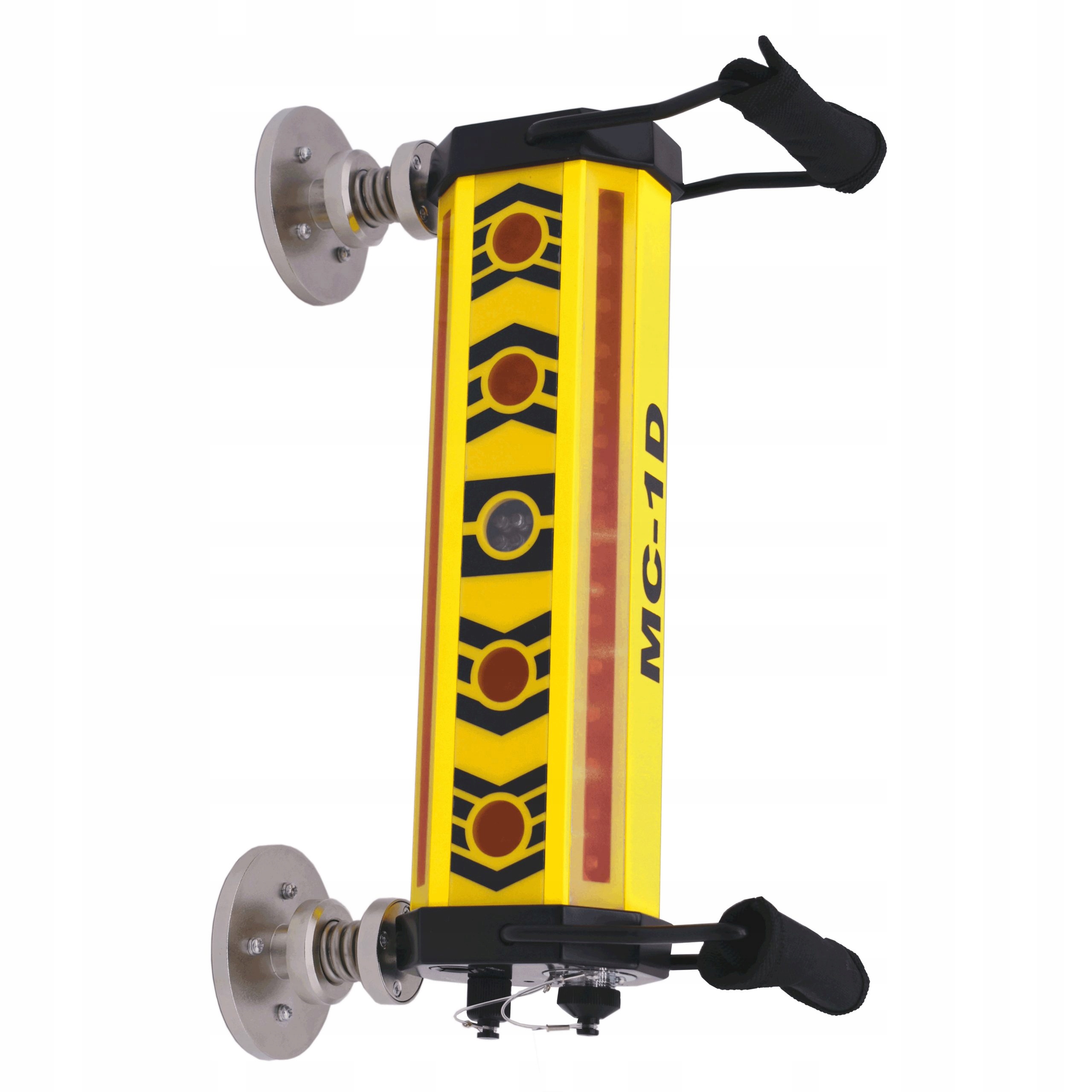

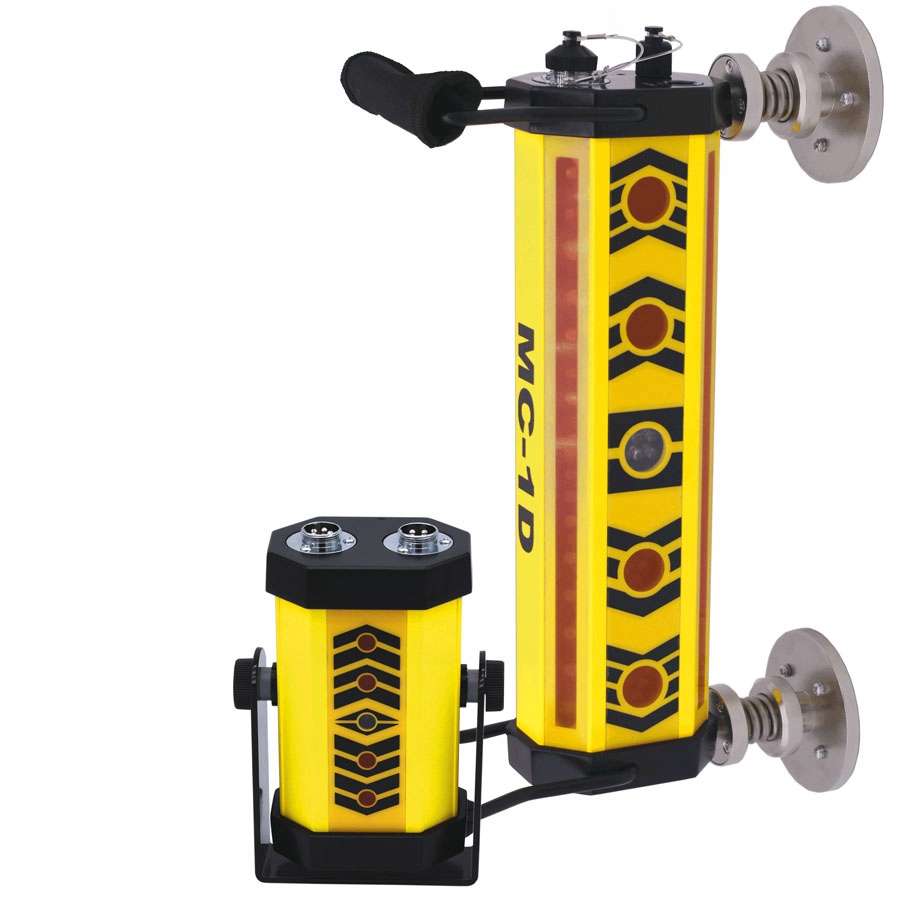

лазерний датчик MC-1D встановлений на машину через сильні магніти. Яскравий і розбірливий світлодіодний дисплей (світлодіод) на датчику повідомляє оператора, чи повинен він опустити або підняти ложку в даний момент. Крім того, MC-1D має можливість передачі сигнальним кабелем до приймача MC-RC1, і це (виконуючи функції дисплея в кабіні) інформує оператора про поточне налаштування ложки, леза є важливим, коли кондиціонування роботи заважає оператору спостерігати за датчиком MC-1D. Якщо бажана спадщина встановлена ​​на рівні, оператор може зробити його на основі показань датчиків, без вимірювань, без перетворення та без ризику помилок - і перш за все набагато швидше!

Система працює з лазерними та поворотними рівнями з червоним променем. Рівень розміщується в осі дороги, крок, квадратних (на її околиці), що дозволяє визначати площину з нахилом, не переміщуючи лазер. У випадку Nivel Nivelators система оператора машин може віддалено змінити налаштування приладу, використовуючи пульт дистанційного керування. Земляні роботи часто складаються з декількох етапів (наприклад, вирівнювання ґрунтів, дренажу, шари підшерстя / агрегатного розташування (з різними фракціями), поверхнева положення. Це може бути успішним використанням лазерної системи Nivel.

Як лазерна система Nivel System MC-1D?

Рівень випромінює лазерний промінь, невидимий для ока, отриманого датчиком MC-1D. Промінь, що крутиться навколо вертикальної або похилої осі зі швидкістю декількох сотень об / хв, створює горизонтальну або похилу площину, в одному або в двох напрямках. Ця площина (яку можна точно встановити на лазерній панелі управління) - це опорна площина для датчика, встановленого на машині. Оператор, копаючи, спостерігає за показаннями барвистих діодів на датчиках. Вони показують поточне розташування ложки відносно опорної площини і дають прості повідомлення: "опустіть ложку або лезо", "підніміть ложку або лезо", "утримуйте". Ця інформація також представлена ​​в кабіні оператора через приймач Nivel System MC-RC1.

Technical data:

• Working mode: accurate (± 10mm), rough (± 20mm)
• Bagging range: 25 cm, 360 °
• type of beam received: laser: laser (red)
• Fastening: for magnets
• Battery: 7.2v Nimh (2500mah)
• working time: 40 hours
• Charging time: 15 hours -20ºC ~ +50ºC
• resistance class: IP 54
• Dimensions: 280 x 280 x 130 мм
• вага: 5,5 кг

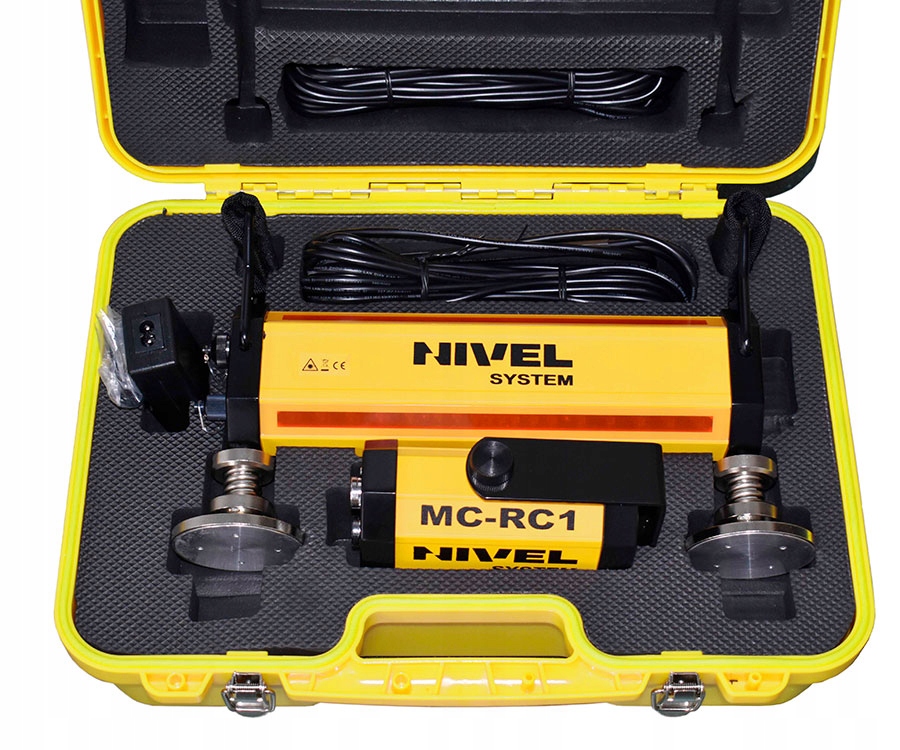

Тема аукціону:

• mc -1d -датчик машини з вбудованим -in -акумулятором
• mc -rc1 -дисплей салону
• (Klemy)
• Зарядка
• Виробник транспорту
