Система запалювання для металогалогенних і натрієвих газорозрядних ламп, в пластиковому корпусі, білого кольору.

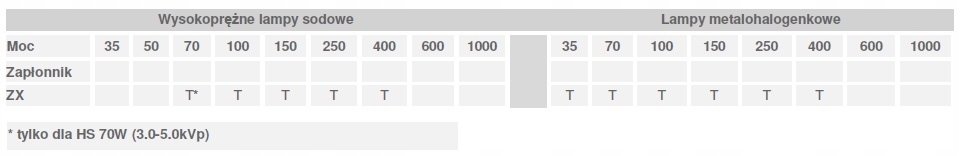

Система запалювання для Електростарт ZX 70-400 (заводський номер) 78.02.400.0 для газорозрядних ламп. Призначений для ламп високого тиску потужністю: HS (натрієві) 70W*-100W-150W-250W-400W, HI (металогалогенні) 35W-70W-100W-150W-250W-400W.

* тільки для HS 70W (3.0-5.0kVp)

► ІНФОРМАЦІЯ ПРО ПРОДУКТ

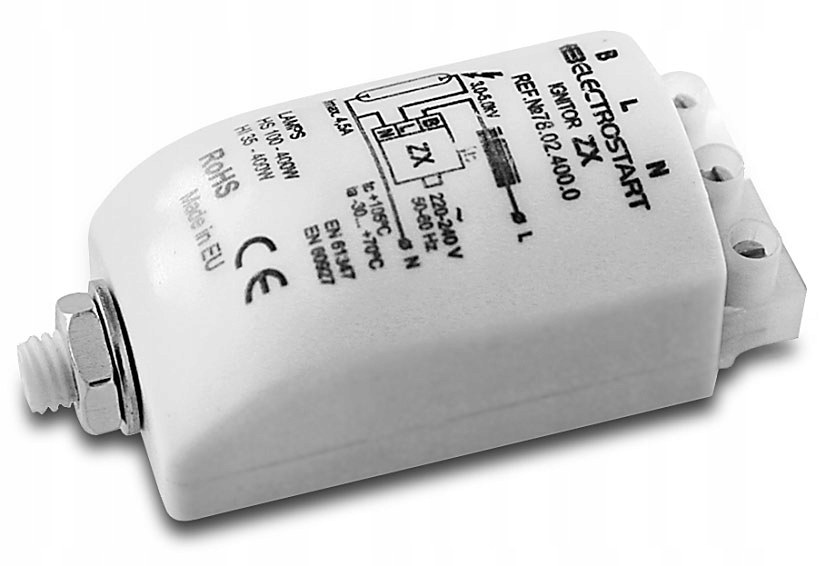

Система запалювання ZX 70-400 фірми ELECTROSTART, в пластиковому корпусі, призначена для правильного запуску натрієвої або металогалогенної лампи, яка взаємодіє з магнітним баластом.

• Колір: білий
• Корпус: з пластиком
• Потужність газорозрядних ламп: натрій 70 Вт*-400 Вт (тільки для HS 70 Вт (3,0-5,0 кВ); металогалогенні 35 Вт-400 Вт

• Бренд: ELECTROSTART
• система запалювання

► ПРИЗНАЧЕННЯ

Система запалювання ZX 70-400 від ELECTROSTART, у пластиковому корпусі призначена для правильного запуску ламп високого тиску потужністю:

• HS (натрій) 70*-100-150-250-400W,
• HI (галогенід металу) 35-70-100-150-250-400 Вт

працює з магнітним баластом.

* лише для HS 70 Вт (3,0-5,0 кВ)

► ХАРАКТЕРИСТИКИ ПРОДУКТУ

Найважливіші характеристики:

• компактний пластиковий корпус
• широкий діапазон робочих температур Ta від -30°C до +70°C
• пристосований для безпосереднього вбудовування в освітлювальні прилади разом із відповідним баластом
• встановлений послідовно та паралельно в освітлення лампи контур
• макс. температура корпусу: Tc= 105°C

• розміри: довжина 75 мм, ширина 34 мм, висота 30 мм

► РОЗМІРИ

Розміри системи запалювання ZX 70-400

• довжина: 75 мм
• ширина: 34 мм
• висота: 30 мм

Докладні розміри показано на кресленні нижче →

► СПОСІБ ВСТАНОВЛЕННЯ

Встановлюється послідовно та паралельно в ланцюзі освітлення лампи.

Кабелі прикріплюються до роз’єму та прикручуються гвинтами. Баластний роз'єм дозволяє підключати медні дроти перетином 0,75 ÷ 1,5 мм2.

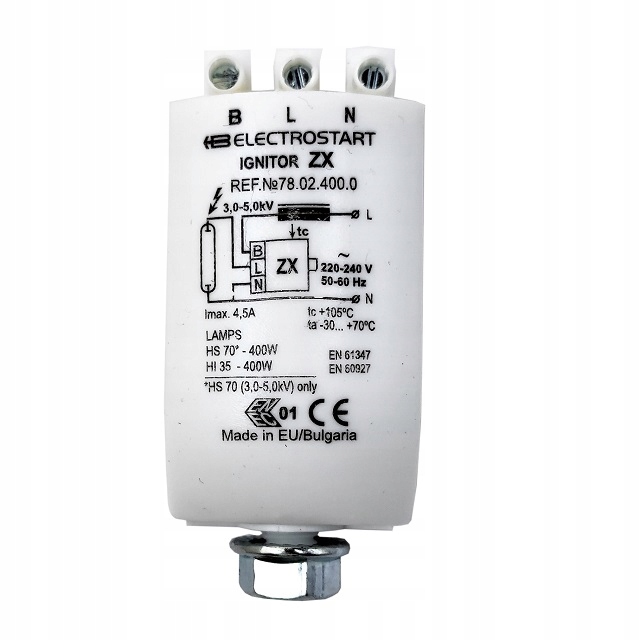

Схема підключення намальована на системі запалювання.

Підключення за допомогою гвинта М8.
