Форкоп SKODA OCTAVIA III 2013-19 +MOD 7PIN

Набір включає:

• Фепкоп - знімний, виробник AutoHak Słupsk із схваленням ЄС
• Універсальний джгут7PIN з електронним модулем, виробникQUASAR ElectronicsWH1-PRO-G7
• Редуктор / адаптер з 7 на 13 PIN - БЕЗКОШТОВНО
• Запасна кришка буксирувальної кулі - БЕЗКОШТОВНО

Створено для автомобіля:

SKODA Octavia III

• Роки випуску: 2013-2019
• Тип кузова: універсал / хетчбек 5D
• Деталі: зчіпка підходить для 5-дверної версії, комбі, RS та повнопривідної версії колеса
• Роки:2013,2014,2015,2016,2017,2018,2019

Технічні дані:

• Виробник: AutoHak
• Номер за каталогом: H-20
• Кульова система: відгвинчувана, типу "лебедина шия"
• Омологація: ЄС
• Буксирна здатність: 1800 кг
• Вага гака w: 14,7 кг
• Вертикальний тиск на м’яч: 100 кг
• Підрізання бампера: Так / На заводі
• Зняття бампера:ТАК

Набір для кріплення фаркопа включає:

• фаркоп ідеально підходить до автомобіля, в якості оригінального сервісу для першої збірки
• куля для буксирування
• монтажний комплект (гвинти, шайби і т.д.)
• шильдик (необхідний для реєстрації) з допуском
• накладка/заглушка фаркопа
• основа для розетки електрики
• детально інструкція зі складання (ілюстрована)

Візуалізація комплекту для кріплення фаркопа показана нижче.

Монтажний комплект універсального джгута 7 PIN з електронним модулем включає:

• Електронний модуль WH1 Quasar Electronics
• основний джгут проводів із роз’ємом для модуля
• 7-контактний стандартний електричний роз’єм і прокладка розетки
• набір монтажних аксесуарів (корпус із запобіжником, швидкі з’єднувачі, гвинти, гайки)
• кришка кульової гачки / кришка (безкоштовно)
• адаптер 7/13 PIN (безкоштовно)
• докладна інструкція зі збирання типу "коміксів"

Основний джгут поділено на праву та ліву сторони автомобіля, що скорочує час складання.

• ліва сторона: довжина сигнальних кабелів: 1 м,
• права сторона: довжина сигнальних кабелів: 3 м,
• кабель живлення: 5 м.

Характеристики роботи модуля

Електронний модуль не навантажує електроланцюг автомобіля, тому що струм споживання на кожному з входів сигналу становить приблизно 2 мА, що виключає порушення роботи електронної системи автомобіля. Його можна підключити до установки автомобіля за допомогою ламп розжарювання та LED діодів, шини CAN або системи CHECK CONTROL.

Електричний джгут буксирного пристрою від виробника QUASAR Electronics має схвалення ЄС №. E20 10R-04 4019, що дозволяє продавати продукт на автомобільному ринку та підтверджує відповідність зазначеним стандартам, зокрема. у Законі про дорожній рух.

Виробник фаркопів Auto Hak Słupsk рекомендує використовувати модульні джгути Quasar Electronics як найнадійніші пристрої. Слід також зазначити, що обидва виробники є компаніями зі 100% польським капіталом.

Купуючи цей набір, ми підтримуємо нашу національну економіку!

Особливості моделі джгута Quasar Electronics WH1-PRO-G7:

• співпраця зі світлодіодним освітленням, а також з одно- та двонитковими автомобільними лампочками
• співпраця з транспортними засобами, обладнаними CAN-шиною (цифровий мультиплекс)
• співпраця з транспортними засобами, обладнаними системою перевірки справності освітлення автомобіля, так званий CHECK CONTROL
• не потребує активації/кодування

УВАГА!

• джгут не перешкоджає роботі датчиків заднього ходу (опис цієї проблеми міститься в розділі «Запитання та відповіді» внизу пропозиції)

Освітлення причепа

• лівий індикатор
• правий індикатор
• лівий габаритний ліхтар
• правий габаритний ліхтар
• СТОП-сигнал
• протитуманний ліхтар

Набір джгутів містить докладні інструкції зі складання в графічній формі, так званий «комікс».

Промінь не має функцій, окрім перелічених вище.

Кожен фаркоп, виготовлений виробником зі Слупська, має схвалення ЄС. Завдяки цьому його можна використовувати в усьому Європейському Союзі без ризику у разі діагностики чи поліцейської перевірки. Табличка з технічними даними розташована на основі електричної розетки гачка.

Омологація ЄС підтверджує високу якість продукту. Для його отримання фаркоп повинен пройти спеціальне випробування, яке передбачає перевірку його міцності після 2 мільйонів циклів при заданому навантаженні. Його метою є забезпечення постійної, високої та повторюваної якості для масового виробництва.

AutoHak Słupsk є одним із небагатьох виробників фаркопів у Європі, який має схвалення ЄС для всіх зразків, вироблених заводом.

БЕЗКОШТОВНО!

Конвертер/адаптер (1 шт.) з 7 на 13 PIN

Адаптер дозволяє підключити 13-контактний штекер причепа чи багажника до 7-контактного роз’єму в автомобілі.

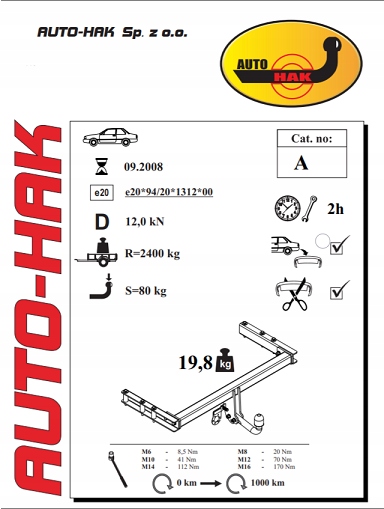

До комплекту фаркопа додається детальна інструкція зі складання в графічній формі, так звані «комікси». Інструкції дуже спрощують установку гака та скорочують час роботи монтажника.

* зображене тут фото посібника є прикладом

Зчіпні пристрої Auto Hak SłupskЗавдяки великому максимальному вертикальному тиску на кулю вони ідеально підходять для кріплення кріплень для велосипедів. Висока максимальна тягова здатність гаків дуже добре виконує свою рольпід час буксирування великих важких причепів.

Auto Hak Słupsk — польський виробник буксирних гаків. Якість і надійність продукції ставлять її в число європейських лідерів у цій галузі. Гаразд 80% продукції реалізується на ринках Європи та світу.

Auto Hak Słupsk гарантує, що гачки перед тим, як вийти на ринок, піддаються приблизно 50-годинним спеціалізованим випробуванням на втому, які проводяться у внутрішній лабораторії. Випробування включає перевірку їх довговічності після 2 мільйонів циклів при заданому навантаженні; вона спрямована на забезпечення постійної, високої та повторюваної якості для серійного виробництва. Крім того, фаркопи регулярно перевіряються на відповідність вимогам Правил ЄЕК ООН № 55. Результатом цих випробувань є отримання сертифікатів допуску ЄС.

Quasar Electronics - польський виробник з багаторічним досвідом. Виробляє електронне обладнання для автомобілів з електроустановками, що працюють в діапазоні 12-24В. Інновації у створенні пристроїв, їх висока та довговічна якість дозволили компанії закріпити позиції на європейському ринку.

Запитання та відповіді.

(фаркоп та джгут проводів фаркопа)

1.Чи можна використовувати фаркоп одразу після встановлення в автомобіль?

Після встановлення зверніться на станцію технічного огляду для проведення технічної перевірки правильності встановлення фаркопа. Відтоді ви можете ним користуватися. Далі для оформлення протягом 30 днів після проходження технічного огляду необхідно отримати відповідний запис у відділі транспорту (у свідоцтві про реєстрацію та картці транспортного засобу, якщо вона є).

2. Чи може будь-який автомобіль буксирувати причіп?

Чи може даний транспортний засіб буксирувати причіп, вказується в схваленні транспортного засобу.   Це підтверджується записом у полі О.1 або О2 реєстраційного посвідчення. Введені в нього цифри означають, що транспортний засіб дозволено буксирувати причеп і яку допустиму повну вагу він може мати. Якщо автомобіль не може буксирувати причепи, це не завжди означає, що у нього немає фаркопа. Деякі версії автомобілів можуть мати зчіпку лише для кріплення на неї, наприклад, кріплення для велосипеда

3. Чи потрібно монтувати джгут проводів фаркопа?

Так. Електричний джгут, що додається до фаркопа, призначений для освітлення причепа або велосипедної стійки. Його справність перевіряється на станції техогляду. Є комплекти з електронним модулем або так звані прості джгути, без модуля, яких достатньо в деяких моделях автомобілів. Наші пропозиції включають правильний промінь для належної роботи освітлення.

4. 7 або 13 PIN-код. Який вибрати?

У наших пропозиціях комплекти буксирного пристрою включають джгут з 7 або 13 PIN. 7-контактний джгут забезпечує основне освітлення причепа, наприклад положення, стоп, протитуман, покажчики повороту. Джгут 13 PIN додатково забезпечує роботу ліхтаря заднього ходу в причепі. Рекомендуємо вибрати джгут 13 PIN, якщо автомобіль буксируватиме причіп вантажопідйомністю понад 750 кг (з нагінним гальмом) або транспортуватиме багажник для велосипеда. У такому випадку Закон про дорожній рух вимагає використання ліхтаря заднього ходу в причепі, зареєстрованому вперше з 1 серпня 2016 року. Використовуючи гніздо адаптера, ви можете змінити гніздо транспортного засобу з 7 PIN на 13 PIN і навпаки, але якщо транспортний засіб обладнано роз’ємом 7 PIN, використання гнізда адаптера 13 PIN не дозволить включити ліхтар заднього ходу причепа. робота.

5. Універсальний або спеціальний джгуть. Який вибрати?

Універсальний джгут від Quasar Electronics або TESAT можна безпечно встановити в сучасний автомобіль. Під час монтажу не потрібно втручання в електросистему - припаюємо відповідні дроти (рекомендовано) або використовуємо швидкі роз'єми з комплекту. Перевага універсального комплекту в тому, що він може бути встановлений на різні моделі автомобілів і невисока вартість покупки.

Спеціальні джгути оснащені роз'ємами з'єднання з гніздами електросистеми автомобіля, узгодженими кабелями за технологічною схемою оригінальної деталі. Недоліком цього рішення є висока закупівельна ціна та часто необхідність кодування системи автомобіля через наявність спеціального джгута (додаткова вартість).

6. Принцип дії та спосіб кріплення універсального джгута з модулем (короткий опис за моделлювиробу Quasar ElectronicsWH1R-G13-8).

Встановлення просте і не повинно викликати труднощів. Проте, щоб бути впевненими, ми рекомендуємо, щоб джгут встановлював особа, яка має досвід такої роботи. Принцип роботи мода
