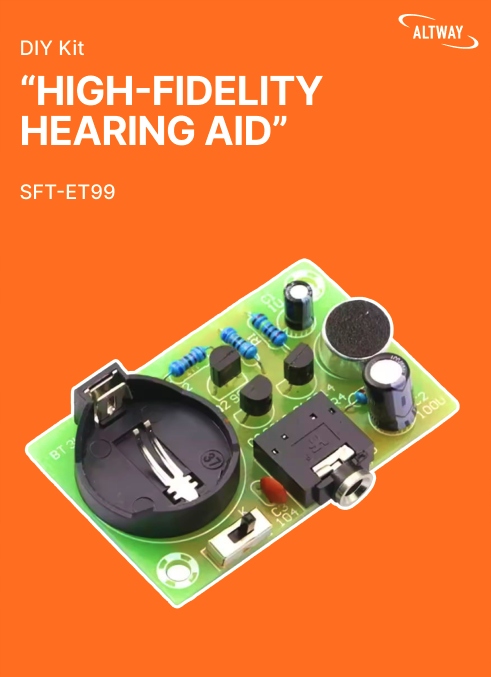

Слуховий апарат DIY Kit
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 4
Заказывая «Набор для самостоятельного изготовления слухового аппарата» данный товар из каталога «Монтажные комплекты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Якісний набір для самостійного складання слухового апарату
Набір DIY призначений для студентів, любителів і навчальних закладів. Побудований з окремих компонентів, він пропонує практичну можливість навчитися аналоговому посиленню звуку, створюючи робочий високочутливий слуховий апарат. Схема має дизайн негативного зворотного зв'язку та високоякісний електретний мікрофон, що забезпечує чіткий і посилений звук з відстані до 10 метрів. Просто припаяйте всі компоненти відповідно до інструкцій, підключіть батарею 3 В і підключіть навушники.
Основні функції
- Простий аналоговий дизайн із використанням дискретних елементів
- Високочутливий електретний мікрофон із радіусом прийому 10 метрів
- Включає негативний відгук для стабільного, високоякісного звуку
- Пряме джерело живлення для моно або стерео навушників
- Ідеально підходить для студентів, які вивчають електроніку та паяння
- Можна також використовуватися як засіб для покращення читання або як допомога для читання англійською мовою
Принцип дії
Електретний мікрофон перетворює звук в електричний сигнал, який посилюється низкою транзисторів (Q1, Q2, Q3). Кінцевий сигнал живить підключені навушники. Резистор зворотного зв'язку забезпечує стабільність вихідного сигналу.
Технічні дані Назва продукту. Високоякісний набір для самостійного збирання слухового апарату Вхід Електротний мікрофон ПідсиленняТрьохкаскадний транзисторний підсилювач з негативним зворотним зв'язком Робоча напруга 3 В постійного струму (кнопкова батарея CR2032 або еквівалент) Вихід для навушників Сумісний із моно або стереороз’ємом 3,5 мм Чутність до 10 метрів Збірка Потрібна ручна пайка
Набір включає
- 1 × PCB (друкована плата)
- 1 × електретний мікрофон
- 3 × транзистори (Q1, Q2, Q3)
- 1 × гніздо для навушників
- 4 × резистори (R1-R4)
- 3 × конденсатори (C1-C3)
- 1 × повзунок
- 1 × тримач для батареї (кнопковий елемент 3 В)
- 1 × набір спаюваних роз’ємів і компонентів
Увага! Батарейка CR2032 в комплект не входить.
Примітки
- Набір вимагає ручного паяння. Початківці повинні працювати під наглядом.
- Забезпечте правильну орієнтацію всіх поляризованих компонентів.
- Усі деталі нові, але рекомендується попередньо перевірити компоненти мультиметром.
- Навушники та батареї не входять.
- Якщо правильно зібрано, схема працює без подальшого налагодження.
