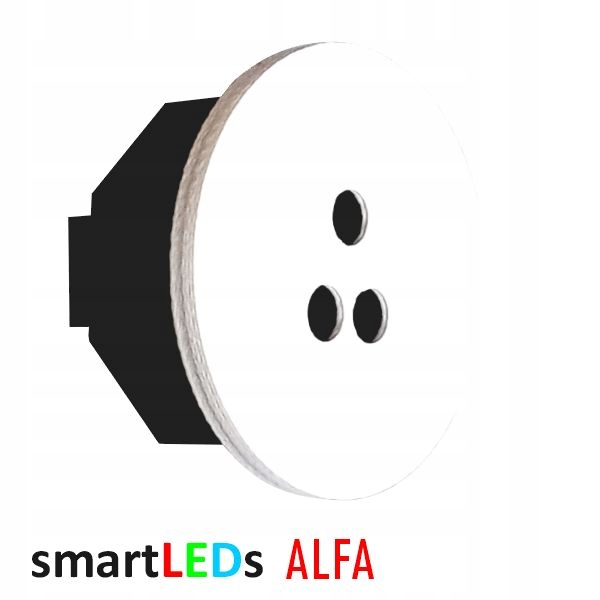

Сходовий датчик відстані та руху 100 см 12 В

Цифровий, активний відбиваючий оптичний датчик з вузьким кутом виявлення та регульованим діапазоном, з 2 режимами роботи: відстань і рух.

Колір кришки датчика: білий

Призначення: датчик, розроблений спеціально для виявлення об’єктів або пересування по сходах, коридорах, проходах шириною до 130 см у взаємодії з контролерами світлодіодного освітлення smartLEDs та іншими пристроями, керованими виходом OC (Open Collector).

Високоякісний цифровий оптичний датчик. Мікропроцесорна спеціалізована обробка сигналів і 2 доступних режими роботи (відстань і рух) гарантують правильну роботу датчика в різних умовах (відкриті сходи, закриті сходи).

Відмінно як сходовий датчик. Унікальний на ринку!

Виробник: Apacheta Smart Systems, Польща

ВАЖЛИВО!

Чому датчики ALFA краще підходять для визначення руху на сходах, ніж інші датчики руху, доступні на ринку?

Більшість датчиків, які пропонуються на ринку, не підходять для сходів програми . Це або PIR датчики з широким кутом виявлення і необмеженою дальністю, що «ловлять» людей, що проходять повз сходи, або дешеві імпортні оптичні датчики (їх можна впізнати по жовтому кольорі), що не витримують параметрів, з занадто малим радіусом дії, висока чутливість до відблисків і відблисків, наприклад, від білої стіни навпроти, з витягнутою формою, що ускладнює установку, з важким доступом до регулювання (на задній частині датчика), несумісність з контролерами сходів (різна напруга живлення), що деякі люди вирішити шляхом розробки додаткових аматорських адаптерів, наприклад, у термозбіжних гільзах, а також з високим рівнем відмов. Ці дефекти практично дискваліфікують ці датчики для цього застосування.

Ми розробили датчики ALFA (також DELTA) smartLEDs у відповідь на прогалину на ринку в цій галузі. Вони на 100% виготовлені в Польщі. Вони характеризуються професійним виконанням (професійна друкована схема, збірка SMT і THT за безсвинцевою технологією, елементи від провідних виробників електронних компонентів) і високою якістю обробки сигналу. Датчик має регульований діапазон до 100 см, що підходить для більшості сходів. (Для більш широких сходів ми рекомендуємо подвійний датчик DELTA smartLEDs із радіусом дії до 200 см).

Це єдині відомі нам датчики, які дійсно придатні для виявлення руху на сходах, а також ідеальні. у важких умовах, незалежно від того, відкриті чи закриті сходи (проходи), з білою стіною навпроти. Вони мають дуже хороше співвідношення ціни та якості.

Властивості датчика ALFA

• На відміну від датчиків PIR, оптичний датчик ALFA маєвузький кут виявлення та регульований діапазон і не може бачити людей за межами встановленого діапазону (наприклад, біля сходів).
• Одноелементний датчик також можна використовувати для ажурних сходів або сходів, побудованих лише з одного боку.
• Доступні два режими роботи, що забезпечують правильну роботу незалежно від типу та конструкції сходів:

1. Режим датчика відстані(базовий режим, ідеальний для відкритих сходів) – об’єкт виявляється шляхом виявлення світла, відбитого від об’єкта

2. Режим датчика руху(додатковий режим, використовується, наприклад, у випадку закритих сходів із білою стіною навпроти, що відбиває світло) – виявлення руху об’єкта відбувається в результаті виявлення зміни сигналу, відбитого від об’єкта p>

• Адаптація мікропроцесора до умов зовнішнього середовища, усунення перешкод, завдяки чому датчик може працювати в складних умовах
• Низька чутливість до видимого світла з навколишнього середовища та інфрачервоного випромінювання з інших джерел< /li>
• Тихе реле без шуму

Технічні дані

• Діапазон: від 30 см до 100 см (на висоті стегна людини); регулюється кожні 10 см
• Кут виявлення: 15°
• Напруга живлення: 8-24 В постійного струму (зазвичай 12 В)
• Вихід: NPN OC (активний низький), макс. 30 В 250 мА
• Розміри: діаметр екрана 40 мм, довжина 25 мм
• Споживання електроенергії: 0,12 Вт 9 для джерела живлення 12 В)
• Споживання струму: 10 мА
• Робоча температура: -10°C - +45°C
• Ступінь захисту: IP20
• Клас захисту: III
• Тип роботи: безперервний, у приміщенні .

Зручний доступ до потенціометра та сигнальних діодів

на передній панелі датчика, під знімною кришкою

• Регулювання діапазону - мульти -потенціометр повороту
• Індикація налаштування діапазону: червоний світлодіод
• Індикація виявлення об'єкта: зелений світлодіод
• Зміна режиму роботи: багатооборотний потенціометр і червоний світлодіод

Спосіб налаштування датчика детально описано в посібнику користувача.

Встановлення датчиків

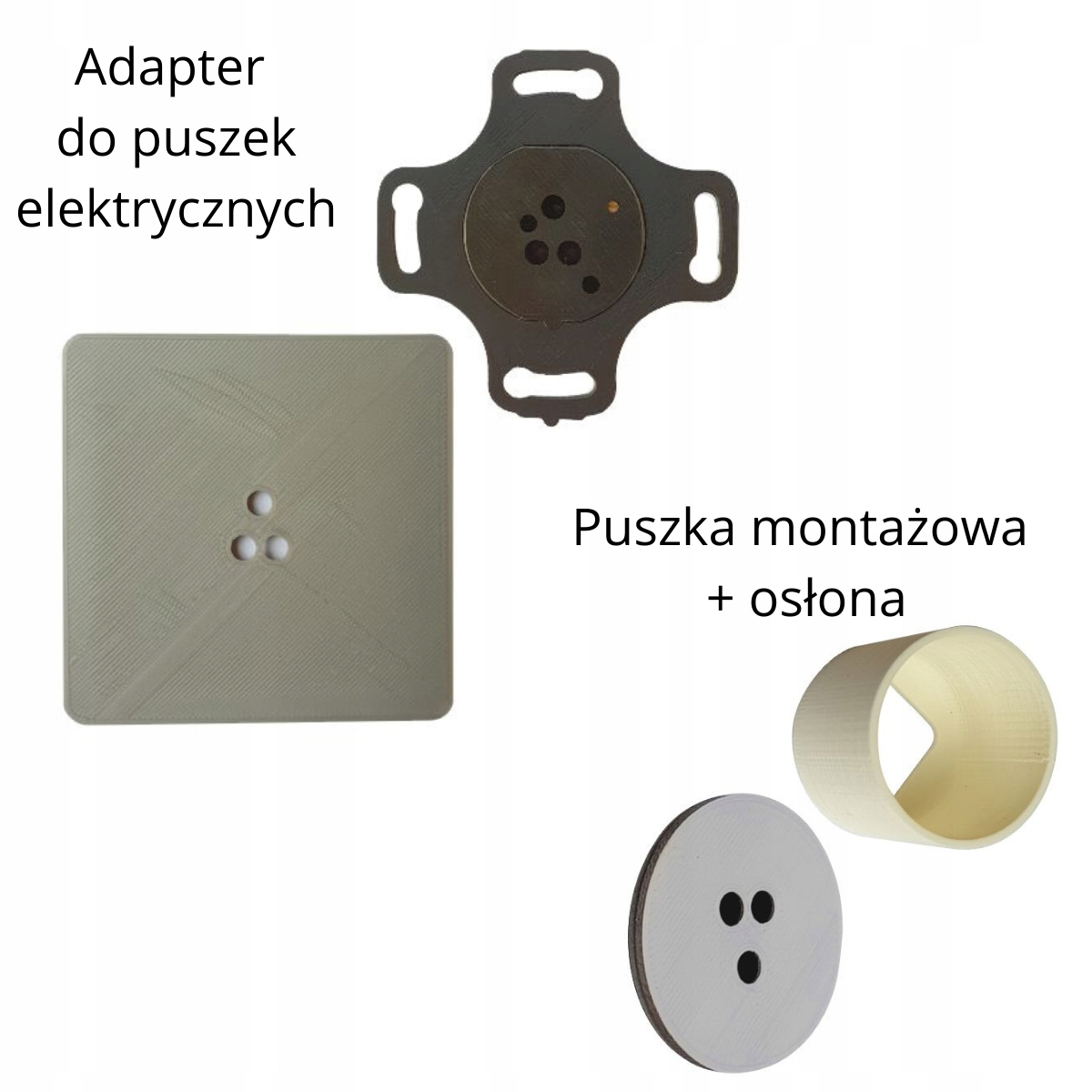

• Встановлення врівень у монтажній коробці (доступно для покупки на іншому нашому аукціоні)
• Встановлення на стовпі сходів в отвір діаметром 35 мм.
• Встановлення в монтажну коробку 60 мм за допомогою перехідника(доступний на нашому іншому аукціоні, кольори адаптера на вибір).

ПРИМІТКА: Рекомендовано встановлювати датчики на висоті 80 см

Простий електричний монтаж

Клеми розташовані на клемній колодці ззаду датчика:

• +12 В – напруга живлення
• GND – заземлення джерела живлення 0 В
• OUT – цифровий вихід типу OC (NPN)
