ПРИМІТКА: під час оформлення замовлення ви можете вказати інший колір кришки сенсора: сірий, білий, коричневий або чорний.

НАБІР ДЛЯ СРОДИН З СЕРЕДИНОЮ ПОВЕРХОВОСТІ

Сходовий контролер smartLEDs S2-P (модель ПРЕМІУМ)

+

3 оптичних датчика відстані та руху сходів smartLED ALFA 100cm 12V

для керування світлодіодним освітленням 12V/24V DC для сходів, доріжок, під’їздів, автостоянок

Кількість керованих груп ламп: 2

Колір кришки датчика: сірий

Одночасне ввімкнення та вимикання ламп у групі

Потужність виходів: 8A (L1) і 2A (L2)

Вбудований сутінковий вимикач зі світловим датчиком

Параметри контролера Configurator 17 (Дуже широкі можливості адаптації роботи до потреб)

Високоякісні цифрові оптичні датчики, розроблені та призначені спеціально для застосування на сходах. Чітко визначений регульований діапазон і вузький кут виявлення означають, що, на відміну від датчиків PIR, датчики ALFA не реагують на людей, що проходять повз сходи. Два доступних режиму роботи (відстань і рух) гарантують коректну роботу датчиків в різних умовах (відкриті сходи, закриті сходи). Єдині такі датчики на ринку.

Виробник: APACHETA SMART SYSTEMS, Польща

Найважливіші функції:

• Функція підсвічуванняламп у режимі очікування після настання сутінків (діапазон 0-90% максимальної яскравості)
• Функція повного вимикання світла на певний час
• Функція диммера: налаштування яскравості в активному та резервному станах (окремо для лампи Master)
• Функція головної лампи (для загального освітлення або поручнів)
• Функція постійного освітлення (за допомогою будь-яких вимикачів)
• Функція попередженняперед вимкненням світла (блимання, блукаюче затемнення тощо)
• Функція розширення світла
• Функція денного блокування за допомогою вбудованого сутінкового вимикача. Світловий зонд для внутрішньої (сходової зони) або зовнішньої установки.

Експлуатація

Комплект призначений для автоматизації світлодіодного освітлення сходів з виходом на площадку в установках з паралельним підключенням світильників. Лампи можуть об’єднуватися в 1 або 2 групи з різним струмовим навантаженням 8А (L1) і 2А (L2) і працювати в одному з 3 режимів (про це нижче). На роботу контролера можна значно вплинути, змінивши параметри конфігурації.

Контролер функціонує як інтелектуальний таймер для світлодіодного освітлення. У режимі очікування лампи можна вимкнути або злегка підсвічувати. Після виявлення будь-яким датчиком руху повне освітлення вмикається на певний час, а потім вимикається або зменшується до встановленого значення підсвічування. У групі лампи завжди вмикаються і вимикаються одночасно. У диммованих ламп кожна лампа вмикається і вимикається/згасає плавно (поступова зміна яскравості), а у недіммованих – ступінчасто. Є функція попередження перед вимкненням світла (мерехтіння, затемнення, розгойдування тощо). Після підключення включеного світлового зонда роботу контролера можна заблокувати протягом дня за допомогою вбудованого сутінкового вимикача.

Найважливіші функції:

• Вихід струмове навантаження: 10 A (8 A + 2 A)
• Велика контрольована вихідна потужність: 240 Вт (при живленні лампи 24 В)
• Керування диммованими світлодіодними лампами (плавним, на основі ШІМ-методу) і недіммованим (ступінчастим)

ПРИМІТКА: Звичайні світлодіодні стрічки є диммованими, де один сегмент складається з 3 діода і резистор. У випадку інших світлодіодних джерел світла завжди запитуйте у виробника про можливість затемнення джерела світла та можливість сумісності з диммером з ШІМ. Деякі світлодіодні джерела світла (наприклад, замінники популярних галогенних ламп) можуть містити додаткову електроніку, яка ускладнює або унеможливлює затемнення.

• Керування: автоматичне (з використанням 3 датчиків ALFA) ; він також може бути ручним (будь-який безпотенційний кнопковий вимикач) або змішаним
• Контролер може керувати кількома рівнями сходів ( до 3 входів UP, DN, MID контролера, будь-яку кількість датчиків руху та/або кнопок можна підключити паралельно), з дотриманням дозволеного струмового навантаження виходів L1 і L2
• Можливість інтеграція з системами розумного дому (наприклад, KNX, Fibaro, Crestron, Lutron, LON) через безпотенційні виходи

Режими роботи виходу L1 і L2

Режим лампи MASTERГрупа L2 (наприклад, загальне освітлення або освітлення поручнів) - горить перед або разом з групою ламп L1 і вимикається останньою.

Режим MINI LIGHT WAVEПослідовне вмикання та вимикання груп L1 і L2 (наприклад, при двошвидкісних сходах спочатку вмикається перша передача, потім друга)

Режим MINI LIGHT WAVE >

Комбінований режимОбидві групи ламп L1 і L2 вмикаються і вимикаються разом (загальне максимальне струмове навантаження тоді становить 10 А)

За замовчуванням Вихід L2 працює в режимі лампи MASTER. Режим роботи виходів L1 і L2 можна змінити за допомогою конфігуратора, змінивши параметри.

Плавність увімкнення та вимкнення (опціонально)

• Поступове освітлення або затемнення кожної лампи
• 7 рівнів плавності на вибір

Попередження перед вимиканням світла (необов’язково)

• Приглушити всі лампи, моргати
• Мерехтіння (дуже швидке, швидке, середньо швидке або повільне)

17 параметрів конфігурації контролера

Параметри встановлення:

Параметри затемнення та освітлення:

Параметри міні-світлової хвилі (виходи L1, L2):

Параметри функції попередження:

Налаштування значень параметрів контролера

Параметри конфігурації контролера мають заводські налаштування, які є оптимальними для більшості програм, але ви завжди можете змінити їх і адаптувати до власних потреб за допомогою вбудований конфігуратор (на фото нижче).

Вбудований сутінковий вимикач зі світловим зондом

• Блокування світильників вдень
• Зонд можна встановити як зовні, так і всередині будинку в зонові сходи (Контролер інтелектуальний - він не блокується від увімкненого освітлення, що є важливою перевагою перед зовнішніми сутінковими пристроями, світлові зонди яких необхідно встановлювати поза кімнатами, у місці не освітлений штучним світлом). Світловий зонд слід під’єднати до входу DIS контролера.
• 10 порогів яскравості (можна вибрати) для світлового зонда.

ПРИМІТКА. Замість світлового зонда інший пристрій можна підключити до входу DIS (наприклад, перемикач або астрономічний годинник) або безпотенційного виходу будь-якої системи «Розумний дім».

Технічні дані контролера. ) 120 мВт

Кількість каналів 2

Вихідна робоча напруга (макс.) 24 В постійного струму

Вихідне навантаження (макс.) 8A (вихід L1), 2A (вихід L2) )< /li>

Тип світлодіодного навантаження

Ступінь захисту IP20

Клас захисту III

Тип тривалої роботи, в приміщенні

Робоча температура -10°C - +45°C

Розміри корпусу 35 x 90 x 65 мм (2 модулі)

ALFA smartLEDs

Датчик відстані та руху сходів 100см 12В

Цифровий активний світловідбиваючий оптичний датчик, розроблений і призначений спеціально для виявлення об'єктів або руху на сходах, коридорах, переходах.

Вузький кут виявлення, регульований діапазон.

Одноелементний датчик (без установки приймача або дзеркала з протилежного боку до датчика)

Доступні два режими роботи, що забезпечують правильну роботу незалежно від типу та конструкції сходів:

• Режим датчика відстаней(базовий режим, ідеально підходить для відкритих сходів) – об’єкт виявляється шляхом виявлення світла, відбитого від об’єкта
• Режим датчика руху (додатковий режим, використовується, наприклад, у випадку закритих сходів із білою стіною навпроти, що відбиває світло) – виявлення руху об’єкта відбувається в результаті виявлення зміни сигналу, відбитого від об’єкта.
< /ul>

Ідеально підходить як датчик сходів. Унікальний на ринку!

Технічні дані:

• Діапазон: регульований, від 30 см до 100 см
• Кут виявлення: 15°
• Напруга живлення: 8-24 В постійного струму (зазвичай 12 В)
• Вихід: NPN OC (активний низький стан), макс. 30 В 250 мА
• Розміри: діаметр екрана 40 мм, довжина 25 мм
• Споживання електроенергії: 0,12 Вт (при живленні 12 В)
• Споживання струму: 10 мА
• Робоча температура: -10°C - +45°C
• Ступінь захисту: IP20
• Клас захисту: III
• Тип роботи: безперервний, кімнати в приміщенні
• Доступні кольори датчиків: білий, сірий, коричневий, чорний

Простий електричний монтаж датчика

Клеми розташований на клемній колодці на задній панелі датчика:

• +12 В – напруга живлення
• GND – 0 В заземлення джерела живлення
• OUT – цифровий вихід типу OC (NPN)

Різні способи кріплення датчиків

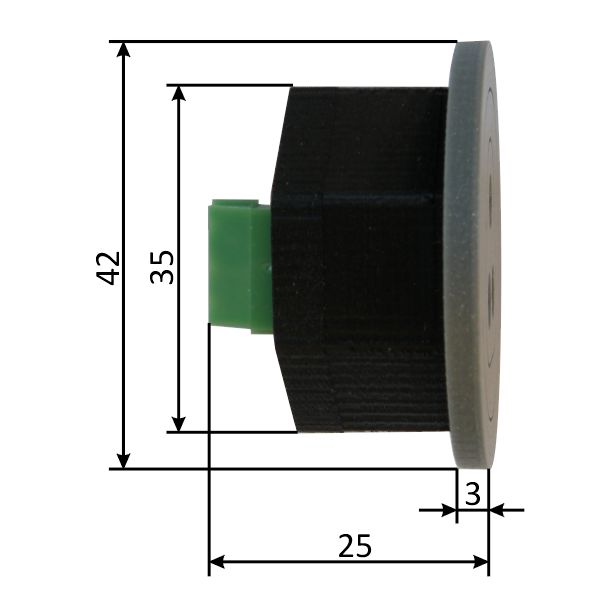

Невеликі розміри датчиків (діаметр без кришки 35 мм, глибина 25 мм) дозволяють непомітно встановлювати.

• Встановлення в стовпі сходів у отвір діаметром 35 мм.
• Встановлення впритул у монтажній коробці (можна придбати на іншому нашому аукціоні)
• Встановлення на 60 мм коробку за допомогою перехідника коробки (можна придбати на іншому нашому аукціоні).

ПРИМІТКА: Рекомендовано встановлювати датчики на висоті 80 см

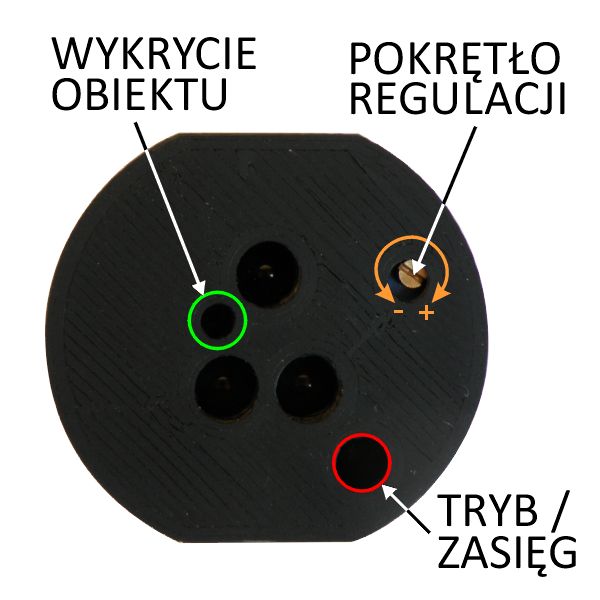

Зручний доступ до потенціометра та сигнальних діодів

на передній частині датчика, під знімною кришкою

Індикатор налаштування діапазону: червоний світлодіод

Об'єкт індикатор виявлення: зелений світлодіод

Регулювання діапазону - багатооборотний потенціометр

Зміна режиму роботи: багатооборотний потенціометр і червоний світлодіод

УВАГА!

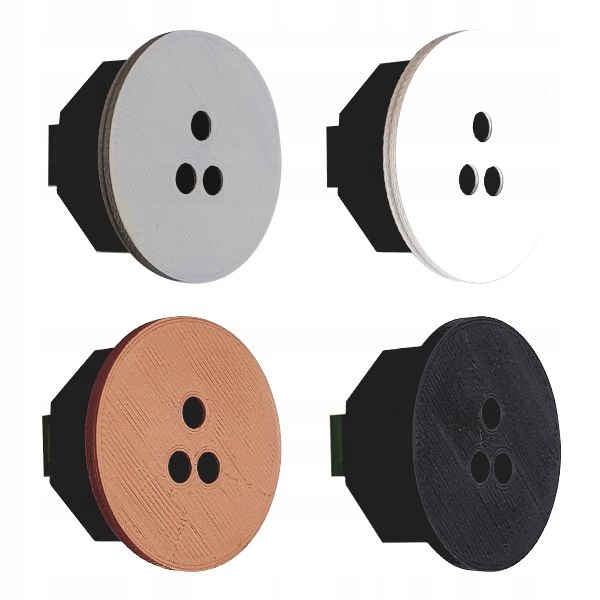

Під час оформлення замовлення ви можете обрати інші кольори сенсора:

• Білий
• Сірий
• Коричневий
• li>
• Чорний

Детальна документація та обслуговування

Продукт постачається з посібником користувача, який містить, серед іншого: Схема встановлення.

Також ми підготували посібник для покрокового планування, впровадження та запуску установки (додається до аукціону).

У вкладенні до аукціону ви також знайдете каталожну картку продукту.

Як виробник контролерів, ми пропонуємо професійну технічну підтримку та прямегарантійне та післягарантійне обслуговування.

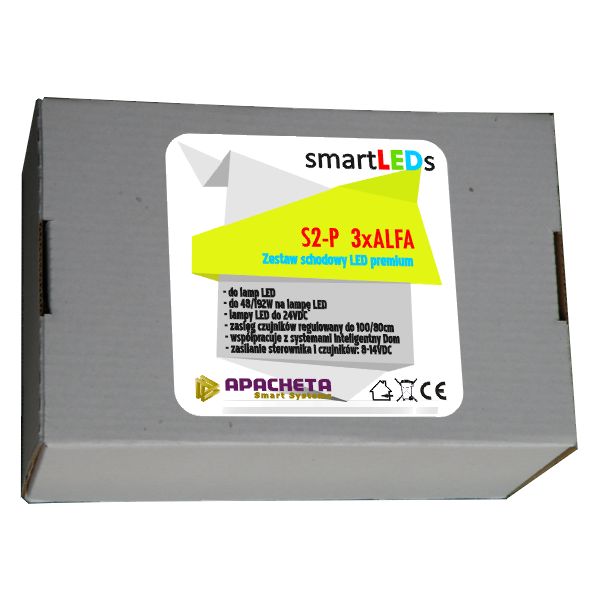

У комплект входить:

Також рекомендуємо інші комплекти для сходів з виходом на майданчик за акційними цінами:

• Сходовий контролер SP23-P (Premium) типу LIGHT WAVE з 3 датчиками руху ALFA
• Контролер сходів SP23-S (стандарт) типу LIGHT WAVE з 3 датчиками руху ALFA
• Контролер сходів S2-S (стандарт) з 3 датчиками руху ALFA

Для дуже широкі сходи та проходи, ми пропонуємо датчики SmartLEDs DELTA з радіусом дії до 200 см.

Дивіться інші наші аукціони!

ДІЗНАЙТЕСЯ БІЛЬШЕ ПРО ПРОПОЗИЦІЮ СХОДОВИХ КОНТРОЛЕРІВ SMARTLEDS і ДАТЧИКІВ РУХУ

Чим пропозиція smartLEDs виділяється серед конкурентів?

Багата пропозиція, адаптовані до ваших потреб і фінансових можливостей різних клієнтів: 7 моделей контролерів сходів

Ми використовуємо власні рішення, якими ми дуже пишаємося, наприклад:

• Справжня, вражаюча світлодіодна хвиля з плавним, плавним і розмитим ефектом
• Оптичні датчики руху сходів, розроблені спеціально для виявлення рух по сходах
• Додаток Bluetooth для смартфона для налаштування та діагностики встановлення
• Інтелектуальний сутінковий вимикач, вбудований у контролер

- таких рішень у інших на Allegro ви не знайдете!

Ми пропонуємо додаткові функції: Підсвічування в режимі очікування, Вбудований диммер, Майстер лампа (наприклад, для освітлення поручня), Мезонін, Попередження про вимкнення світла

Наші контролери бездоганно працюють для сотень клієнтів з 2013 року. Апаратна частина виконана на професійній друкованій схемі ми використовуємо сучасну автоматичну поверхню SMT і THT за безсвинцевою технологією, а елементи надходять від провідних виробників електронних компонентів. Алгоритм програмного забезпечення відпрацьований досконало, контролери працюють коректно незалежно від способу активації (детектори чи кнопки), а також кількості та напрямку людей, що рухаються сходами. Немає побоювань, що контролер загубиться, якщо більше людей підніматиметься сходами або якщо в установці використовуються різні способи активації контролера (наприклад, датчики та кнопки).

Ми дбаємо про задоволеність наших клієнтів і обслуговування на найвищому рівні: технічна підтримка по телефону, детальна документація на продукт (інструкції користувача, схеми монтажу, каталожні картки, посібники).

ВАЖЛИВО!

Чому датчики сходів ALFA (також DELTA) краще підходять для визначення руху на сходах, ніж інші датчики руху, доступні на ринку?

Більшість датчиків, які пропонуються на ринку не підходить для застосування на сходах. Це або PIR-сенсори з широким кутом виявлення і невизначеною дальністю, що реагують на людей, що проходять повз сходи, або дешеві імпортні оптичні датчики, які не зберігають параметри, мають високу чутливість до відблисків і відблисків, наприклад, від білої стіни навпроти. , а також мають високий відсоток відмов. Ці недоліки практично дискваліфікують ці датчики для цього застосування.

Датчики ALFA та DELTA smartLEDs є єдиними відомими нам датчиками, які дійсно придатні для виявлення руху на сходах. Вони були розроблені нами у відповідь на прогалину на ринку в цій галузі та на 100% виробляються в Польщі. Це активні дифузійні оптичні датчики, що працюють в інфрачервоному світлі, невидимому для ока. Вони мають одноелементну конструкцію, чітко визначений регульований діапазон, вузький кут виявлення та відхилений оптичний шлях, що усуває відбиття. Доступні 2 режими роботи забезпечують коректну роботу незалежно від того, відкриті чи закриті сходи (проходи) з білою стіною навпроти. Невеликі розміри дозволяють непомітно встановити, а також є можливість вибрати колір кришки датчика. Датчики мають дуже хороше співвідношення ціни та якості.

Контролери smartLEDs і сходові датчики, ймовірно, найкращі продукти цього типу на ринку!
