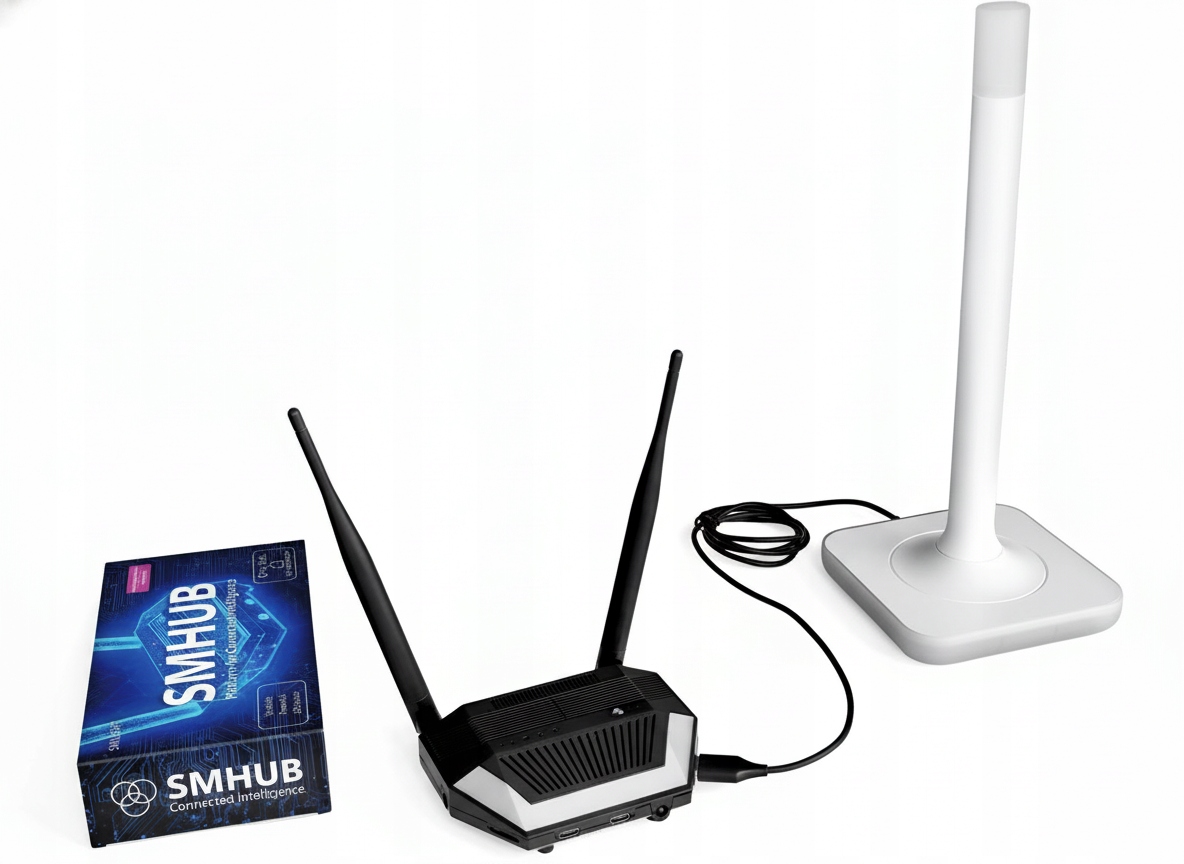

SMHUB – професійний хаб для розумного дому

Модель: SMHUB Essential – (CC2652P + EFR32MG21)

Що таке SMHUB?

SMHUB – це професійний мультирадіоконцентратор, багаторадіокерівний концентратор, що працює на ОС Linux.

Він запускає локально популярні програми (зокрема Zigbee2MQTT, Mosquitto MQTT, Matterbridge, Node-RED), тож ви можете побудувати стабільну, швидку та повністю локальну систему розумного дому – без хмари та без додаткових мостів.

Завдяки вбудованим ZigBee і Thread і додатковим Z-Wave та 4G/LTE SMHUB добре працюватиме для ентузіастів. та досвідченим користувачам, а також у корпоративних, професійних інсталяціях.

Для кого?

• Для людей, які хочуть простий старт «з коробки», але з повним локальним контролем.
• Для користувачів Home Assistant, OpenHAB, HomeSeer та інших платформ – SMHUB може працювати як окремий хаб, міст Matter до Apple/Google Home або як віддалене радіо координатор.
• Для інсталяторів і компаній - коли надійність має значення. 24/7, гнучкі розширення та можливість працювати в автономному режимі.

ПРИМІТКА. Повну конфігурацію та інструкції з використання можна знайти за адресою:

https://bit.ly/3Ls3FqQ

Опис системи SMHUB‑OS

SMHUB‑OS — це легка операційна система на базі Linux, розроблена спеціально для безперервної роботи 24/7. Він забезпечує локальний запуск служб розумного дому, просту конфігурацію через браузер і регулярні оновлення OTA.

Найголовніше:

• Локальна екосистема програм

  Попередньо встановлено: Zigbee2MQTT, Matterbridge, Mosquitto MQTT, Node-RED, WireGuard, NodeJS.

  Можливість працювати повністю офлайн. - автоматизація та інтеграція працюють у локальній мережі без хмар.

• Простий веб-інтерфейс

  Встановлення та керування додатками та налаштуваннями системи з браузера.

  Швидкий старт: підключіться до мережі та перейдіть за адресою: https://smhub.local

• Три режими роботи в одному пристрої

  Автономний хаб (програми працюють локально на SMHUB).

  Міст матерії (Zigbee). → Apple Home / Google Home через Matterbridge).

  Віддалений радіокоординатор (для Home Assistant, OpenHAB, HomeSeer та інших).

• Інтеграція та сумісність

  Працює з платформами на основі Zigbee2MQTT, Z-Wave JS і MQTT.

  Завдяки Matterbridge, це дозволяє вам "викривати" Пристрої Zigbee до екосистем Apple/Google.

• Оновлення та розробка

  Оновлення OTA; нові функції та підтримка наступних периферійних пристроїв, що додаються послідовно.

  "Early Adopter" - швидкий доступ до нових продуктів і вдосконалень.

• Безпека та надійність

  Модель "Local-first", зашифровані з'єднання, можливість використовувати VPN (наприклад, WireGuard).

  Стабільна робота 24/7, пасивне охолодження, оптимізація під навантаженням концентратор.

• Периферійні пристрої – статус реалізації

  Багато елементів апаратного забезпечення вже готові (Ethernet, подвійне радіо TI/SiLabs, Ambilight LED, eMMC).

  Деякі периферійні пристрої доступні в апаратному забезпеченні та триває інтеграція в інтерфейс SMHUB‑OS (наприклад, Wi‑Fi/Bluetooth працюють із CLI рівень, інтеграція в користувальницький інтерфейс прогресує; роз’єми IR, audio, SD, DIY/UPS - послідовно включені в оновлення). завершення роботи через SMHUB‑OS.

Переваги продукту

• Локально та без хмар: ключові служби (Zigbee2MQTT, MQTT, Matterbridge, Node-RED) працюють на самому хабі.
• Кілька радіостанцій у стандартній комплектації: Zigbee, Thread, Wi-Fi 6, Bluetooth; додатково Z‑Wave та 4G/LTE.
• Міст до екосистем: завдяки Matterbridge ви можете підключати пристрої Zigbee до Apple Home та Google Home.
• Гнучке розширення: PoE, Z‑Wave, LTE, модулі UPS, USB-порти, роз’єми DIY (UART/I²C/SPI), microSD, eMMC.
• Клас. стабільність «підприємство»: Linux, пасивне охолодження, цілодобова робота, джерело живлення USB-C або PoE (модуль).
• Дружня робота: конфігурація та керування програмами через зручний веб-інтерфейс.
• Малий і розумний: компактний корпус, багато корисних периферійних пристроїв (ІЧ, зумер, службові діоди, світлодіод Ambilight).
• Для багатьох сценаріїв: автономний концентратор, міст Matter або віддалений координатор для HA/OpenHAB/HomeSeer.

Способи використання та використання SMHUB

• Автономний концентратор розумного дому

  Запустіть Zigbee2MQTT, брокер MQTT, Node-RED і об’єднайте пристрої Zigbee/Thread (і Z-Wave через модуль).

  Усе локально – без додаткових платформ чи хмари.

• Matter Bridge до Apple/Google Home (або HA)

  За допомогою Zigbee2MQTT + Matterbridge ви можете надавати доступ до пристроїв Zigbee для Google Home, Apple Home та інших екосистем Matter.

• Віддалений координатор для Home Assistant/OpenHAB/HomeSeer

  Використовуйте SMHUB як виділений координатор Zigbee/Thread/Z-Wave над Ethernet/USB/Wi-Fi; керування з вашої улюбленої платформи.

Вбудоване обладнання та додаткові компоненти

Обладнання

• Адресовані світлодіоди RGB (Ambilight): 12 × WS2812B
• Зумер, 4 × службові світлодіоди, кнопки користувача
• ІЧ-приймач і ІЧ-передавач
• Аудіовихід 3,5 мм
• Порти: 1 × USB-A (низхідний), 2 × USB-C (низхідний), 1 × USB-C (живлення + висхідний)
• Ethernet 100 Мб
• Слот для SD-карти
• Пам’ять eMMC
• З’єднувачі DIY/UPS (сервісні штифти), 3 × сервісні кнопки
• Wi‑Fi (2,4/5 ГГц) і Bluetooth
• Додатково зовнішні модулі через UART/USB: дані 4G, Z‑Wave, PoE або ваші власні

Додатки - Add-On

• Модуль Z‑Wave (700/800, S2, SmartStart, Z‑Wave LR) – повна інтеграція мережі Z-Wave.
• Модуль 4G/LTE (Cat-1, з SIM та антени) - резервне/польове підключення.
• Модуль PoE 802.3af - живлення та мережа одним кабелем.
• Модуль ДБЖ (у розробці) - аварійне живлення на 2 × 18650, підтримка зарядки від сонячних батарей, моніторинг та безпечне вимкнення.

Увага! Додаткові модулі не входять до комплекту SMHUB. Їх можна придбати на наших аукціонах.

SMHUB порівняно з альтернативами – що виграє?

• Швидкий старт «з коробки»: попередньо налаштовані програми та зручний WWW замість встановлення вручну та терміналу.
• Справжнє мультирадіо + модульність: Zigbee, Thread, Wi-Fi, BT на борту; легке розширення за допомогою Z-Wave, LTE, PoE, UPS.
• Необмежена інтеграція: власний запуск Zigbee2MQTT, Node-RED, Mosquitto, Matterbridge, WireGuard – локально, стабільно та за вашим бажанням.
• Гнучкість для DIY та «підприємства»: USB, UART, I²C, SPI, microSD, eMMC – відкрита платформа, але розроблена для роботи 24/7.
• Технічне обслуговування та оновлення: керування через WWW, OTA; немає прив’язки до постачальника, відомої у закритих центрах типу «все-в-одному».
• Для різних користувачів: від вимогливих ентузіастів до інсталяторів і бізнес-клієнтів, яким важлива надійність.

Технічні характеристики

4.1 Core System

• ЦП: 2 ядра, 1 ГГц + 700 МГц
• ОЗУ: 512 МБ
• Пам’ять: 8 ГБ eMMC
• microSD: так, до 2 ТБ
• Система: ядро Linux із модульною програмою підтримка
• Живлення: USB-C (живлення + висхідний) / додатковий модуль PoE / додатковий роз’єм ДБЖ

4.2 Бездротові радіостанції

• Zigbee/Thread: CC26XX SoC
• Zigbee/Thread (другий): EFR32XX SoC
• Wi-Fi: Wi-Fi 6, 2,4 і 5 ГГц (інтегровано)
• Bluetooth: BLE 5.0 (інтегровано)
• Z‑Wave: додатково, через модуль Z-Wave
• 4G/LTE: додатково, через модуль 4G/LTE

4.3 Антени

• Zigbee: 5 Зовнішня антена дБ
• Нитка: зовнішня антена 5 дБ
• Wi-Fi: інтегрована через роз’єми IPEX, розширюється до 5 дБ
• Bluetooth: інтегрована через роз’єми IPEX, розширюється до 5 дБ
• Z-Wave (додатково): інтегрована через IPEX, розширюється до 5 дБ
• 4G/LTE (додатково): інтегрована через IPEX, з можливістю розширення до 5 дБ

4.4 Мережа

• Ethernet: 1 × RJ45 (10/100 Мбіт/с)
• Wi-Fi: Wi-Fi 6, 2,4/5 ГГц
• VPN: підтримка вкл. для WireGuard. ІЧ-приймач – інтегрований
• Зумер: інтегрований
• Ambilight: 12 × WS2812B (RGB адресований)
• Аудіо: вихід 3,5 мм
• Керування користувачем: 3 × кнопка + 4 × службовий діод
• Розширення*: штифти DIY, додаткове місце для третього радіомодуль

4.6 Додатки та модулі

• PoE 802.3af: додатковий модуль
• Z-Wave 700/800: додатковий модуль
• 4G/LTE Cat-1: додатковий модуль
• UPS 5V: додатковий пристрій

4.7 Фізичні характеристики та навколишнє середовище

• Розміри: компактний корпус настільного комп’ютера на замовлення
• Кріплення: настільний або настінний (аксесуари)
• Робоча температура: 0–50 °C
• Охолодження: пасивне (безшумне)

4.8 Програмне забезпечення та інтеграції

• Пакети: Linux програми
• Попередньо встановлені програми: Zigbee2MQTT, Matterbridge, Mosquitto MQTT, Node-RED, WireGuard, NodeJS
• Керування: веб-інтерфейс
• Програмне забезпечення: оновлення через OTA
• Безпека: "спочатку локально", зашифровані з’єднання
