Снігозахисний комплект для бетонної або керамічної черепиці

• Довжина огорожі: 150 см
• Висота огорожі: 20 см
• Колір: Каштан - RAL 3009
• Нахил даху: до 20°
• Матеріал: гаряче оцинковане та порошкове покриття

Опис набору

Набір складається з:

• Снігозахисний паркан: 1 шт.
• Паркан тримачі: 2 шт.

Розміри:

• Довжина огорожі: 1500 мм
• Висота огорожі: 200 мм< /li>
• Відстань між планками огорожі: 70 мм

Матеріал: Кутник гарячеоцинкований 20 х 20 х 2 мм ( рама огорожі) і гарячеоцинкована листова сталь товщиною 1 мм (драги), що пропонується з гарячеоцинкованими ручками огорожі, у нефарбованому або порошковому варіанті. Тримач виготовлений із сталевого листа шириною 30 мм і товщиною 4 мм.

Тип покриття: Комплект для похилого даху, покритого бетоном або керамічною черепицею, з ухилом. менше 20°.

Снігозахисна огорожа та необхідна кількість рукояток

Міцність рукояток для захисту від снігу

• Одна ручка для захисту від снігу може витримати тиск при не менше 160 кг.
• Міцність рукоятки визначається за найнесприятливіших умов

Рекомендована кількість ручок у комплектах снігозахисного паркану та труб

• Оптимальна відстань між ручками на більшості дахів становить 40-50 см
• Для досягнення більшої міцності відстань між ручками можна зменшити
• Максимальна відстань між ними не повинна перевищувати 80 см.

Який тиск може витримати сніговий паркан або труба?

• до 160 кг/м при використанні 1 тримача на 1 м
• до 320 кг/м при використанні 2 тримачів на 1 метр
• до 400 кг/м при використання 3 тримачів на 1 метр
• до 560 кг/м при використанні 4 тримачів на метр 1 метр
• до 800 кг/метр при використанні 5 тримачів на 1 метр

Основні правила встановлення снігозахисних огорож і труб

• Рівномірна опора снігових огорож/труб забезпечує оптимальний розподіл навантаження.
• Перевищення рекомендованих відстаней спричиняє ризик деформації або пошкодження, що становить загрозу для людей і майна.
• Вибір належної кількості тримачів залежно від умов встановлення.
• Переконайтеся, що тримачі правильно встановлені на даху

Типи снігу та його вага:

• свіжий сніг товщиною 20 см: 20 кг /м2
• згнилий сніг (від кількох годин до кількох днів) товщиною 20 см: 20-40 кг/м2
• випав сніг (кілька тижнів або місяців) товщиною 20 см: 40- 80 кг/м2
• мокрий сніг товщиною 20 см: понад 80 кг/м2

Вага снігового покриву та нахилу даху:

• Вага, що діє на захист від снігу, залежить від кута нахилу даху - чим менші кути, тим менший тиск
• Наприклад, при куті 20° і вага снігу 160 кг, тиск приблизно 55 кг, а під кутом 40° тиск збільшується приблизно до 100 кг

Вантажоздатність стандартних комплектів (приклади):

• Набір TC.224.LN1.8017 довжиною 200 см, 4 ручки, міцність 320 кг/м. Після додавання 2 додаткових ручок міцність зростає до 480 кг/м.
• Набір TC.325.RABEK.9006 довжиною 300 см з 5 ручками досягає міцності 266 кг/м). Після додавання 3 додаткових ручок міцність зростає до 427 кг/м.

Увага! Наведена вище інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна розглядати як інструкцію зі складання. Використання дахових комунікацій повинно узгоджуватися з технічним проектом, розробленим для конкретного об'єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові опори до свого набору, використовуйте окремі частини.

Захисне покриття

У зв'язку з впливом на елементи покрівельних комунікацій численних корозійних факторів, стандартно всі елементи мають гаряче цинкування, що значно підвищує довговічність виробу. Гаряче цинкування необхідне для відповідності продукції чинним нормам і стандартам. Ми застерігаємо від використання гальванічних (електролітично оцинкованих) елементів, які мають дуже низьку стійкість до корозії.

Гаряче цинкування передбачає занурення металевого елемента в гарячий рідкий цинк при температурі приблизно 450°C. Під час ванни атоми цинку проникають у зовнішній шар сталі, утворюючи поверхню залізо-цинкового сплаву, який після охолодження утворює шар, що захищає від корозії. Довговічність цинкових покриттів в залежності від умов може досягати до 100 років.

Гарячеоцинковані елементи на перший погляд відрізняються від оцинкованих. Електрооцинкована поверхня блискуча і гладка - елементи винятково естетичні. Однак гарячеоцинкована сталь в залежності від використовуваної технології може бути матовою або злегка блискучою і містити різного роду дефекти. Ці недоліки не є помилкою в процесі цинкування. На жаль, у випадку з даховими комунікаційними елементами з порошковим покриттям, застосована технологія оцинковки не буде помітна з першого погляду. Купувати елементи варто у перевірених і надійних постачальників, які нададуть деталі, виготовлені відповідно до чинних нормативних документів.

Гаряче цинкування

• Стійкість до корозії: дуже висока
• Товщина цинкового шару 50–150 мкм
• Точність покриття: низька
• Кінцева якість і рівномірність обробки: низька

Гальванічне цинкування

• Стійкість до корозії: низька
• Товщина цинкового шару 10–30 мкм
• Точність покриття: середня
• Кінцева якість і однорідність обробки: середні

Покрівельні комунікації пропонуються в нефарбованому виконанні (тільки гаряче цинкування) або додатково пофарбовані порошковою фарбою в найпопулярніші покрівельні кольори за палітрою RAL.

Порошкове покриття стійке до корозії, хімічних речовин, високої температури та механічних пошкоджень. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагрівають до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Переваги порошкового фарбування:

• гладке покриття, без тріщин і смуг,
• антикорозійні дії (підтримує процес антикорозійного захисту гарячого цинкування протягом додаткових 10 років),
• стійкість до механічних пошкоджень,
• тепловий опір,
• висока стійкість до хімічних речовин,
• нешкідливий для навколишнього середовища.

Набір включає

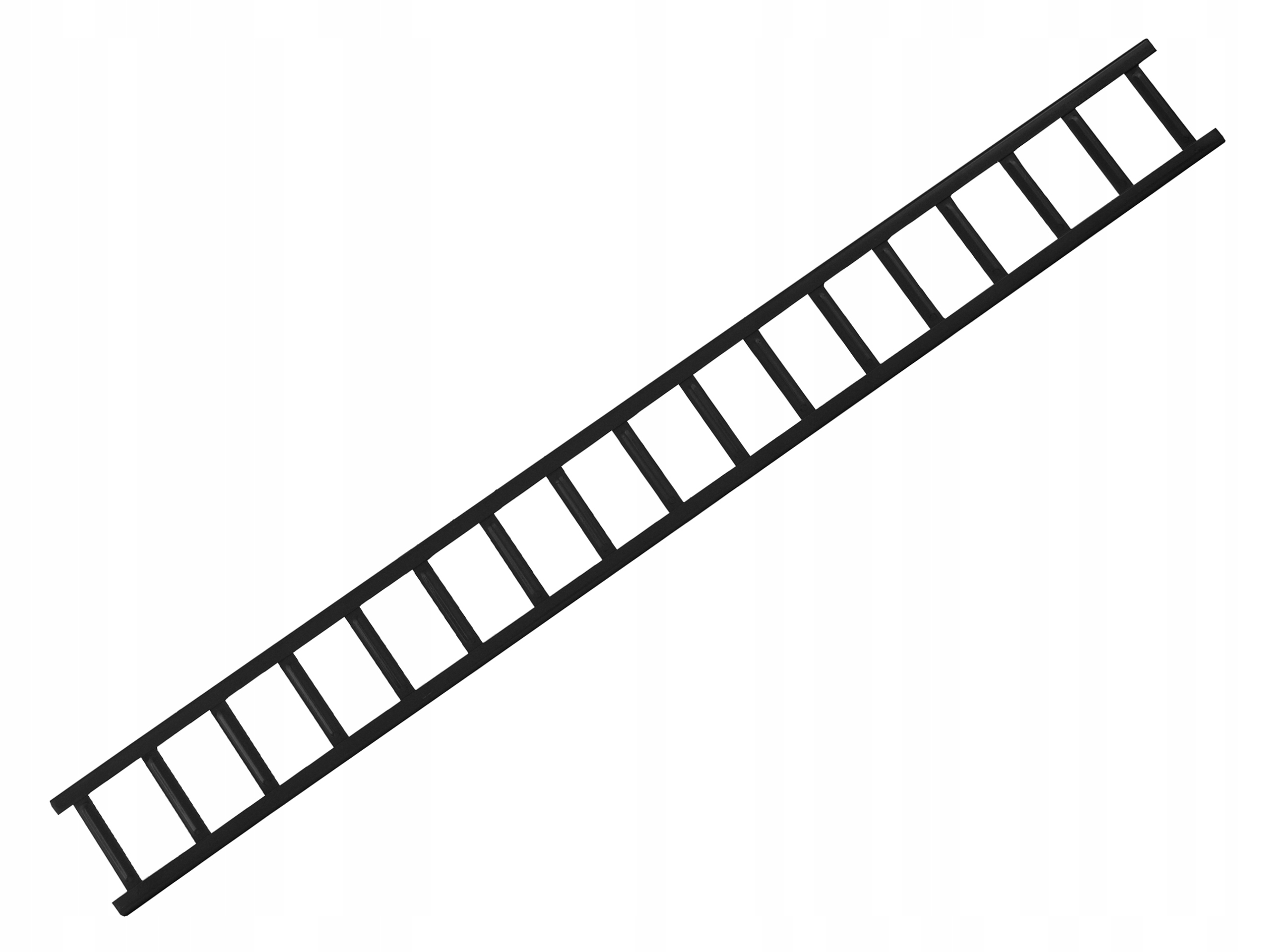

• 1 x сніговий паркан

Довжина огорожі:

Огорожа доступна в трьох стандартних довжинах: 1,5 м, 2 м і 3 м. Залежно від довжини огорожі та ступеня нахилу ската даху необхідно використовувати відповідну кількість кронштейнів, яка описана в окремій таблиці.

Висота огорожі:

Пропозиція включає дві висоти снігозахисної огорожі: 15 см та 20 см. Огорожі зі збільшеною снігозатримуючою поверхнею рекомендуються в місцях із сильнішим снігопадом.

Варто зауважити, що при використанні набору з перешкодами 20 см не забувайте використовувати додаткову опору порівняно з традиційним варіантом набору з перешкодами 15 см.

Розмір і матеріал дороги:

Огорожа виготовлена ​​із сталевого кутника розміром 20 х 20 х 2 мм (каркас огорожі) та сталевого листа 20 х 1 мм (поперечина), спеціально профільованого для збільшення жорсткості. Відстань між рейками 70 мм!

• 2 x тримач для огорожі

Як встановити огорожу з ручки:

Спеціальне тиснення на ручці дозволяє швидко і легко встановити снігозахисний паркан. Просто втисніть профіль огорожі в засувки - новий спосіб кріплення огорожі до тримачів «клік» надзвичайно міцний. Для цього вам не потрібні додаткові інструменти.

Висота встановлення огорожі:

Після монтажу огорожа знаходиться на 65 мм над основою ручки. У разі покриття, висота модуля якого перевищує 65 мм, монтаж буде неможливим. Це в основному стосується:

• металочерепиця з висотою хвилі < 65 мм
• трапецієподібні листи з модулем < 65 мм (профіль Т-65)
• гофрокартон з висотою хвилі < 65 мм

Яка різниця між типом установки тримача Standard і LN?

Відповідь проста - тримач снігозахисної огорожі відповідає за тип установки. Таким чином, ми маємо справу зі стандартною ручкою та ручкою типу LN.

Для кожної ручки необхідно відшліфувати черепицю.

Нижче наведено фотографії монтажу, щоб наочно побачити проілюструйте відмінності:

p>

• Кріплення Стандарт: складається з двох елементів із черепицею між ними. Це вимагає використання двох опорних накладок, по одній для кожної частини ручки. Кріплення такого тримача більш стійке, але вимагає більшої роботи при установці. Ручка прикріплена в двох точках чотирма гвинтами.

• Ручка LN: закріплена на накладці. Він складається з одного елемента. Не потребує використання допоміжного пластиру. Ручка прикріплена в одній точці двома гвинтами.

Інструкції зі складання

Повний сніговий паркан DBDC складається з тримачів паркану DBDC (1) і огорожі (2). Для установки ручки (1) необхідно використовувати допоміжну накладку (5). Його розміри ідентичні розмірам основної обрешітки і не потребують жодних змін. Огорожу слід встановлювати на висоті стіни або на відстані не більше 800 мм від неї. Спочатку встановіть тримач огорожі (1) так, щоб нижній край наступної черепиці знаходився на відстані 1-5 см від частини тримача, перпендикулярної до поверхні. Для складання ми використовуємо шурупи з конічною головкою з мінімальними розмірами Ø 6 мм x 50 мм. Перед закручуванням можна попередньо просвердлити отвір діаметром менше діаметра шурупа, щоб запобігти розколу деревини. У черепиці з наступного ряду, закриваючи кронштейн, відшліфуйте замок на ширину кронштейна плюс приблизно 1 см, що усуне ефект підйому черепиці. Опора (2) кріпиться до рукоятки (1) клацанням і не потребує використання гвинтових з’єднань. Кількість кронштейнів, необхідних для установки огорож, залежить від кута ската даху (чим більше кут, тим більше буде кількість кронштейнів) і довжини ската. Для дахів довжиною більше 6 м кількість ручок слід збільшити або використовувати другий ряд огорож. Кількість ручок залежить від кута нахилу даху.

УВАГА!

Зверніть увагу, що кольори та візерунки на фотографіях можуть відрізнятися від реальних матеріалів. На колір монітора покупця впливають, серед іншого: умови апаратного забезпечення, а також умови фотозйомки, які можуть відрізнятися для окремих продуктів.
