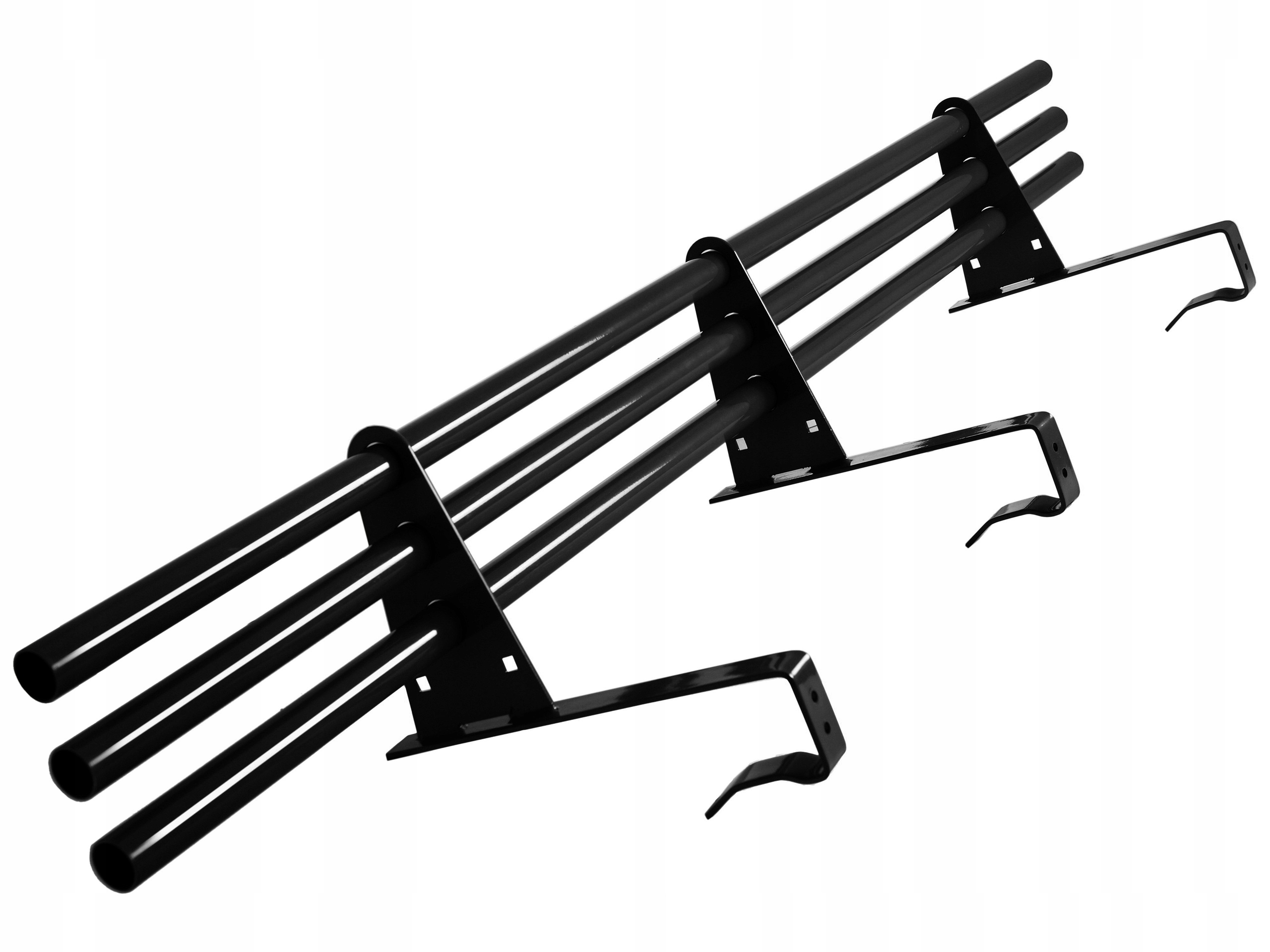

Набір трубчастого снігозахисту для бетонної або керамічної черепиці, тип LN1

• Довжина сніготруби: 200 см
• Колір: Антрацит - RAL 7016
• Кількість труб: 3
• Нахил даху: до 20°
• Кількість ручок: 3
• Матеріал: гаряче цинкування та порошкове покриття

Опис набору

Набір складається з:

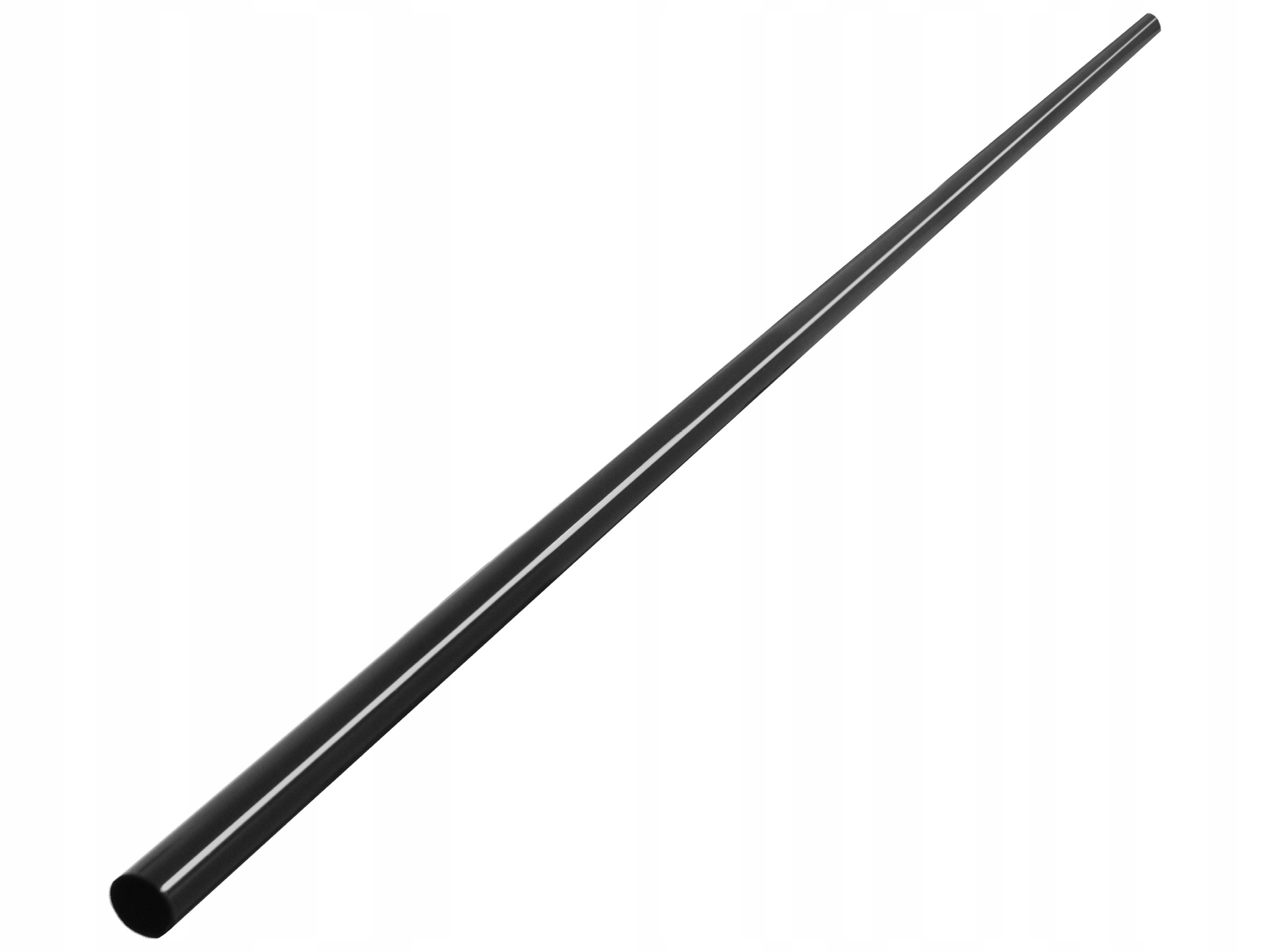

• Снігова труба довжиною 2 м: 3 шт.
• Потрійний тримач снігопроводу: 3 шт.

Застосування: Використовується для утримання шару снігу на черепичних дахах.

Матеріал: труба зі сталі діаметром 30 мм. Тримач виготовлений із сталевого листа шириною 30 мм і товщиною 4 мм.

Тип покриття: Комплект для похилого даху, покритого бетоном або керамічною черепицею, а також для коропових плиток, укладених в масштабі, з нахилом менше 20°. Версія «LN» для черепиці характеризується більш легким способом монтажу.

Снігозахисна огорожа та необхідна кількість рукояток

Міцність рукояток для захисту від снігу

• Одна ручка для захисту від снігу може витримати тиск при не менше 160 кг.
• Міцність рукоятки визначається за найнесприятливіших умов

Рекомендована кількість ручок у комплектах снігозахисного паркану та труб

• Оптимальна відстань між ручками на більшості дахів становить 40-50 см
• Для досягнення більшої міцності відстань між ручками можна зменшити
• Максимальна відстань між ними не повинна перевищувати 80 см.

Який тиск може витримати сніговий паркан або труба?

• до 160 кг/м при використанні 1 тримача на 1 м
• до 320 кг/м при використанні 2 тримачів на 1 метр
• до 400 кг/м при використання 3 тримачів на 1 метр
• до 560 кг/м при використанні 4 тримачів на метр 1 метр
• до 800 кг/метр при використанні 5 тримачів на 1 метр

Основні правила встановлення снігозахисних огорож і труб

• Рівномірна опора снігових огорож/труб забезпечує оптимальний розподіл навантаження.
• Перевищення рекомендованих відстаней спричиняє ризик деформації або пошкодження, що становить загрозу для людей і майна.
• Вибір належної кількості тримачів залежно від умов встановлення.
• Переконайтеся, що тримачі правильно встановлені на даху

Типи снігу та його вага:

• свіжий сніг товщиною 20 см: 20 кг /м2
• згнилий сніг (від кількох годин до кількох днів) товщиною 20 см: 20-40 кг/м2
• випав сніг (кілька тижнів або місяців) товщиною 20 см: 40- 80 кг/м2
• мокрий сніг товщиною 20 см: понад 80 кг/м2

Вага снігового покриву та нахилу даху:

• Вага, що діє на захист від снігу, залежить від кута нахилу даху - чим менші кути, тим менший тиск
• Наприклад, при куті 20° і вага снігу 160 кг, тиск приблизно 55 кг, а під кутом 40° тиск збільшується приблизно до 100 кг

Вантажоздатність стандартних комплектів (приклади):

• Набір TC.224.LN1.8017 довжиною 200 см, 4 ручки, міцність 320 кг/м. Після додавання 2 додаткових ручок міцність зростає до 480 кг/м.
• Набір TC.325.RABEK.9006 довжиною 300 см з 5 ручками досягає міцності 266 кг/м). Після додавання 3 додаткових ручок міцність зростає до 427 кг/м.

Увага! Наведена вище інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна розглядати як інструкцію зі складання. Використання дахових комунікацій повинно узгоджуватися з технічним проектом, розробленим для конкретного об'єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові опори до свого набору, використовуйте окремі елементи.

Набір включає

• 3 x Снігозахисна трубка

• 3 х потрійний тримач сніготруби

Захисне покриття

Завдяки впливу на снігозахисні елементи численних корозійних факторів, стандартно всі елементи мають гаряче цинкування, що значно підвищує довговічність виробу. Гаряче цинкування необхідне для того, щоб вироби відповідали чинним нормам і стандартам. Ми застерігаємо від використання оцинкованих (електролітично) оцинкованих елементів, які мають дуже низьку корозійну стійкість.

Гаряче цинкування передбачає занурення металевого елемента в гарячий рідкий цинк при температурі приблизно 450°C. Під час ванни атоми цинку проникають у зовнішній шар сталі, в результаті чого на поверхні утворюється залізо-цинковий сплав, який після охолодження утворює шар, що захищає від корозії. Довговічність цинкових покриттів в залежності від умов може досягати до 100 років.

Гарячеоцинковані елементи відрізняються від оцинкованих на перший погляд. Оцинкована поверхня блискуча і гладка - елементи винятково естетичні. Однак гаряче цинкування в залежності від використовуваної технології може бути матовим або злегка блискучим і містити різного роду дефекти. Ці недоліки не є помилкою в процесі цинкування. На жаль, у випадку з снігозахисними елементами з порошковим покриттям, застосована технологія цинкування не буде помітна з першого погляду. Варто купувати елементи у перевірених і надійних постачальників, які доставлять деталі, виготовлені відповідно до чинних нормативних документів.

Гаряче цинкування

• Корозія стійкість: дуже висока
• Товщина цинкового шару 50 мкм - 150 мкм
• Точність покриття: низька
• Кінцева якість і рівномірність обробки: низька
< /ul>

Гальванічне цинкування

• Стійкість до корозії: низька
• Товщина шару цинку 10 мкм - 30 мкм
• Точність покриття: середня
• Кінцева якість і рівномірність обробки: середня

Захист від снігу пропонується у версії з порошковим покриттям у найпопулярніших кольорах покрівлі відповідно до Палітра RAL.

Порошкове покриття стійке до корозії, хімічних речовин, високої температури та механічних пошкоджень. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагрівають до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Переваги порошкового фарбування:

• гладке, без тріщин і смуг, покриття,
• антикорозійні дії (підтримує процес антикорозійного захисту гарячого цинкування протягом додаткових 10 років),
• стійкість до механічних пошкоджень,
• термостійкість,
• li>
• висока стійкість до хімічних речовин,
• нешкідливість для навколишнього середовища >

Яка різниця між типами встановлення кронштейнів Standard і LN?

Комплекти для бетонної та керамічної черепиці мають два варіанти монтажу. Набори зі стандартними ручками вимагають додаткової підтримки, тоді як ручки LN мають простіший дизайн і легше встановлювати.

Наведені нижче фотографії наведено з монтажу, щоб краще проілюструвати різницю в монтажі: (Установка трубчастих снігозахисних тримачів ідентична установці захисту від снігу)

• Встановлення тримача типу Стандарт:

• Встановлення тримача типу LN:

Збірка

Набір системи снігопроводів DZLN1 складається з тримачів з 1, 2 або 3 отворами (1) і снігопровода (2). Проста і швидка установка цього тримача не вимагає використання допоміжної накладки. Комплект слід встановлювати на висоті стіни або на відстані не більше 800 мм від неї. Спочатку встановіть тримач труби (1), зачепивши його за обрешітку (7) і черепицю у верхній частині. Рекомендується зробити в черепиці «П»-подібний виріз, на який встановлюється ручка, щоб «гачок» ручки лежав на обрешітці, а не на конику черепиці (фото № 1) . Для складання ми використовуємо шурупи з конічною головкою з мінімальними розмірами Ø 6 мм x 50 мм. Перед закручуванням можна попередньо просвердлити отвір діаметром менше діаметра шурупа, щоб запобігти розколу деревини. У черепиці з наступного ряду, закриваючи кронштейн, відшліфуйте замок на ширину кронштейна плюс приблизно 1 см, що усуне ефект підйому черепиці (фото № 4). Труби (2) кріпляться до тримача (1) шляхом вставлення в отвори кронштейна і не потребують використання гвинтових з’єднань. Кількість тримачів, необхідних для установки труб, залежить від кута нахилу даху (чим більше кут, тим більше тримачів) і довжини ската. Для дахів з довжиною ската більше 6 м слід збільшити кількість ручок або використовувати другий ряд огорож.

Увага! Будь ласка, зверніть увагу на те, що кольори та візерунки на фотографіях можуть відрізнятися від реальних матеріалів. На колір, який бачить монітор покупця, впливають, серед іншого: умови апаратного забезпечення, а також умови фотозйомки, які можуть відрізнятися для окремих продуктів.
