Сонячна будівельна земля 3600/30° ZENEX
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 30
Заказывая «Сонячна будівельна земля 3600/30° ZENEX» данное изделие из «Солнечные коллекторы и фотоэлектрические панели» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Застосування: Трикутна опора для створення фотоелектричного столу.
Аукціон стосується земельного трикутника, який видно праворуч.
Кріплення: кріплення до фундаменту або землі за допомогою гвинтів заземлення SH-14,16, доступних на іншому аукціоні.
Переваги:
- Міцність , суцільний трикутник з анодованих алюмінієвих профілів.
- Кут нахилу 30°.
- Довжина діагональної балки 3600мм.
- Максимальний монтажний відстань трикутників становить 2,9 м.
- Т-подібний паз 19,5 мм, адаптований для кріплення горизонтальних рейок GR-01 за допомогою затискача KG-01,
- Спеціальна конструкція канавки дозволяє швидко встановити затискачі будь-де на монтажній рейці без необхідності вставляти затискач у паз з кінця.
- Затискачі, рейки та гвинти заземлення доступні на інших наших аукціонах.
- Конструкційні розміри в Вкладка «Додаткова інформація»
Матеріал:
- Анодований алюміній 6005-T5.
- Гвинти - Нержавіюча сталь А2.
Інші елементи фотоелектричних установок доступні на інших наших аукціонах.
У вкладці «Додаткова інформація» ви знайдете повний каталог пропонованих фотоелектричних конструкцій. нашою компанією.
Далі показано приклад зібраної фотоелектричної установки з використанням трьох наземних трикутників TG-360 30°, запропонованих на цьому аукціоні. Ілюстративний вигляд.
Усі інші елементи конструкції, видимі поруч з ними, доступні на інших наших аукціонах.
Наведені нижче це інші елементи, які слід вибрати з інших наших аукціонів, щоб створити повну таблицю, яка дозволить вам встановити необхідну кількість фотоелектричних панелей.
Дві ніжки в комплекті забезпечують постійне кріплення конструкції до фундаменту.
Монтажна шина GR-01, довжина 4450 або 2220 мм.
Доступна на інших наших аукціонах.
З'єднувач LG-20 для підключення шини заземлення GR-01,
Доступний на іншому аукціоні.
Гвинт заземлення SH-14 або 16 для кріплення конструкції в землю.
Ми використовуємо 2 гвинти для кріплення одного трикутника.
Доступний на нашому іншому аукціоні.
Скоба KG-01 кріпить рейку GR-01 до трикутної балки TG-360 30.
Використовуйте 2 частини KG-01, щоб прикріпити одну опору рейку до одного трикутника.
Доступний на нашому іншому аукціоні.

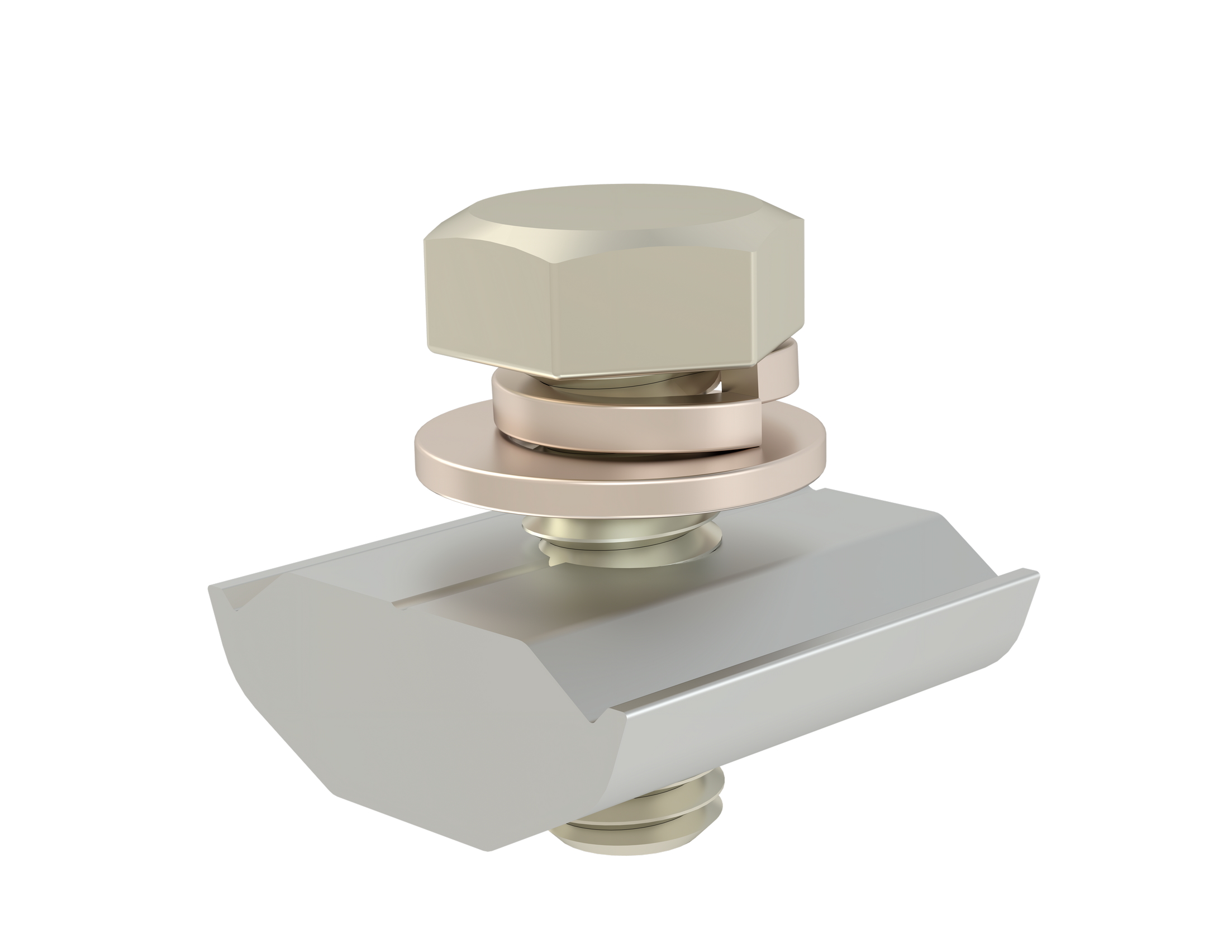

Паз WT-04 дозволяє легко встановити панель на монтажну рейку GR-01. Встановлення шурупів з нижньої частини панелей через наявні отвори в панелях.
Ми використовуємо 4 штуки на панель.
Цей спосіб встановлення усуває зазори між панелями, які виникають під час використання традиційних монтажних затискачів.
Доступний на іншому нашому аукціоні.
Кінцеві затискачі - монтажні панелі для GR-01, альтернатива WT-04.
Доступні на нашому іншому аукціоні.
Середні затискачі - монтажні панелі для GR-01, альтернатива WT-04.
Доступний на іншому нашому аукціоні.
Хомутик ЗУ-01 для заземлення конструкції.
В наявності на іншому нашому аукціоні.
Шайба PU-01 для заземлення фотоелектричних панелей.
Доступна на іншому аукціоні.
Затискач CC-02, тримач для організації кабелів постійного струму на конструкції.
Доступний на іншому аукціоні.
