Сонячний інвертор ECO Solar MPPT-3000 3,5 кВт PRO

• КОД: AZO00D1244
• Вхідна напруга [В постійного струму]: від 120 до 350 (В постійного струму)
• Вихідна напруга [VAC]: від 120 до 350 (VAC)
• Максимальна потужність: 3,5 кВт
• Функція MPPT: ТАК
• З'єднання фотоелектричної панелі: Послідовне або паралельне послідовне
• Форма вихідної напруги: Модифікований синус< /li >
• Вихід VAC № 1: Пріоритет
• Вихід VAC № 2: Залежний *
• Захист від низької/перенапруги: ТАК
• Термовий захист: ТАК
• Захист від перевантаження: ТАК
• Робоча температура: -25°C ~ +55°C
• ККД: >96%
• < b >Охолодження: активний
• роз'єм живлення: роз'єм MC4
• вихідна розетка 230 В: 2 x E ( зі штифтом)
• Корпус: алюміній
• Захист від проникнення (IP): IP21
• Розміри ДxШxВ [мм]: 320x272x96
• Вага [кг]: 4,1 кг

Перетворювач ECO Solar Boost MPPT-3000 PRO дозволяє безпосередньо використовувати системи фотоелектричних панелей для живлення резистивних нагрівальних пристроїв, таких як електричні котли, радіатори, нагрівальні мати тощо.

Система проста, вона вимагає лише підключення відповідної кількості (від 4 до 9 штук) типових фотоелектричних панелей з робочою напругою близько 35 В або відповідної кількості інших , а також приймач енергії, наприклад, електричний котел, тепла підлога тощо..

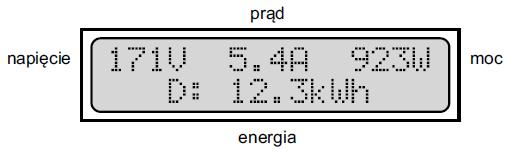

Перетворювач ECO Solar Boost MPPT-3000 PRO оснащений РК-дисплей, який постійно контролює, інформує користувача про параметри фотоелектричної установки, такі як:

• напруга системи фотоелектричної панелі
• струм, створений Фотоелектричні панелі
• потужність на виході
• загальна енергія, вироблена за поточний день
• загальна енергія, вироблена за попередній день
• загальна вироблена енергія (вимірюється з моменту першого ввімкнення)

Крім того, на дисплеї відображаються поточні події та виявлені порушення у формі текстових повідомлень.

Це дозволяє підключити два опалювальні прилади, наприклад, два котли, один з яких буде нагріватися першим, а інший, коли термостат першого перестане отримувати енергію від перетворювача. Завдяки реалізованій функції MPPT перетворювач автоматично підлаштовується під потужність нагрівача та встановлює свою робочу точку так, щоб енергія, отримана від системи фотоелектричних панелей, була максимальною.

УВАГА!    Нагрівальні прилади з електронними регуляторами можна живити тільки від виходу №1.

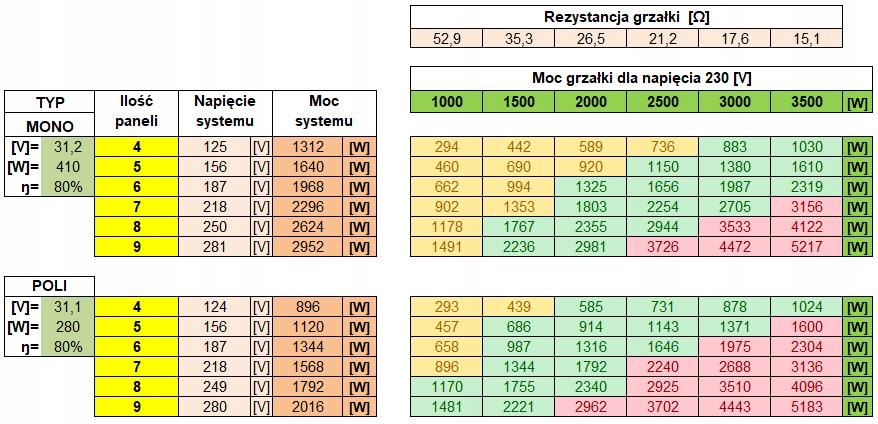

У таблиці нижче показано, як вибрати оптимальний нагрівач залежно від потужності та напруги фотоелектричної системи. Вибір оптимального нагрівачагарантує найвищу ефективністьфотоелектричної системи для нагріву води.

Постійний струм, що виробляється в панелях, який не може безпосередньо живити нагрівальні пристрої, перетворюється на змінний струм у перетворювачі, який тепер можна використовувати для живлення нагрівальних пристроїв.

Максимальна потужність системи становить 3,5 кВт, перетворювач має номер пріоритетного виходу "1" і залежний номер виходу "2".

Схема встановлення

Це дозволяє підключити два опалювальні прилади, наприклад, два котли, один з яких буде нагріватися першим, а інший, коли термостат першого перестане отримувати енергію від перетворювача. Завдяки реалізованій функції MPPT перетворювач автоматично підлаштовується під потужність нагрівача та встановлює свою робочу точку так, щоб енергія, отримана від системи фотоелектричних панелей, була максимальною.

УВАГА! Опалювальні прилади з електронними регуляторами можна живити тільки від виходу № 1.

У таблиці нижче показано, як вибір оптимального нагрівачазалежно від потужності та напруги фотоелектричної системи. Вибір оптимального нагрівача гарантує найвищу ефективність фотоелектричної системи для нагріву води.

Як бачите, реальна потужність обігрівачів 230 В сильно залежить від напруги фотоелектричної системи, оптимальні нагрівачі позначені зеленим кольором, занадто слабкі – оранжевим, і червоний занадто сильний.
