Опис

Компактний напірний сонячний водонагрівач ZPE15-58.150 з запобіжним, антивакуумним і зворотним клапанами використовується для підігріву побутової води в невеликих домогосподарствах в односімейних житлових будинках або для соціальних потреб невеликих робочих місць. Потужність обігріву та ефективність набору підібрані з урахуванням добової потреби в сонячний літній день для максимум 6 осіб у домогосподарстві. Це еквівалентно приблизно 100-200 літрам гарячої води на день з температурою до 90ºC.

Колектор додатково захищений АНТИВАКУУМНИМ КЛАПАНОМ, який захищає сонячний колектор від пошкодження резервуар у разі перегріву та всмоктування.бак (емплозія резервуара) після охолодження.

Набір призначений для встановлення на плоскій або похилій поверхні.

Ми не економимо на безпека:

- пристрій має гігієнічний сертифікат № BK/W/0272/01/2019, виданий Національним інститутом гігієни Національного інституту громадського здоров’я;

- колектор оснащений напірним і тепловим запобіжним клапаном італійської фірми Caleffi;

антивакуумний клапан БЕЗКОШТОВНО!!!

Вакуумна трубка БЕЗКОШТОВНО!!!

Корисні переваги:

• Пристрій можна безпосередньо підключити до водопровідної мережі;
• Проста конструкція, низький відсоток відмов - термін служби труби понад 15 років;
• Швидка та ефективна передача тепла без втрат, безпосередньо до підігрітої води.
• Пряме з'єднання колектора з баком (без втрат тепла).
• Немає автоматики чи насосів - гаряча вода подається в ресивери за допомогою тиску води;
• Напірний резервуар для води виготовлений зі сталі благородної марки 1.4301 (AISI 304)
• Теплоізоляція бак із твердого спіненого поліуретану товщиною 50 мм;
• Низькі добові тепловтрати з бака;
• Тепло від вакуумних трубок передається в бак за допомогою теплових трубок;
• Вакуумні трубки з найвищою якістю та ефективністю поглинача;
• Вакуумні трубки не містять нагрітої води. Можливе обслуговування окремих вакуумних трубок, коли весь пристрій знаходиться під тиском;
• Пристрій можна використовувати як попередній водонагрівач для взаємодії з іншими нагрівачами або використовувати електричний нагрівач як джерело додаткового тепла для нагріта вода;
• Проста конструкція, що дозволяє самостійно змонтувати людину з базовими технічними знаннями в галузі монтажу;
• Неможливо засмітити колектор (наприклад, у корпусі плоских колекторів або на основі "U"-труб.);< /li>
• Сертифікат ПЗХ

Наші сонячні колектори відповідають технічним умовам, завдяки яким ви можете відняти 17% від покупки колектора, скориставшись перевагами рельєфної термомодернізації.

Компактний напірний сонячний водонагрівач поставляється в 4 ящики:

• Ящик з резервуаром ємк 150 літрів з магнієвим анодом 1 шт.
• Коробка з каркасом несучої конструкції та набором гвинтів 1 шт.
• Коробка з вакуумними трубками та тепловими трубками (15 шт/коробка) 1 шт.< /li>
• Клапан тиску та термозапобіжний 1 шт.
• Клапан антивакуумний - 1 шт.
• Вакуумна трубка - 1 шт.
• Термопаста в тюбику 1 шт.
• Інструкція з монтажу польською мовою 1 шт.

Завдяки регульованій рамі колектор можна монтувати на дахах з кутом нахилу від 0 до 90 градусів, як на черепиці, так і на повсті.

Система не потребує для правильної роботи насосів, контролеріві розширювальних баків, що робить його дуже надійним. Вода міститься тільки в резервуарі і витікає з нього під тиском до 6 атмосфер.Набір можна розмістити на землі та подавати воду на верхні поверхи будівлі. без втрати тиску.

Якщо вакуумна трубка пошкоджена, вся система продовжує працювати. Зменшується тільки ефективність системи. У вакуумних трубках немає рідини, що означає, що трубку можна вийняти в будь-який час без необхідності спорожняти систему. Труби є в наявності!

Будівництво:

Сонячний колектор складається з вакуумних труб із боросилікатного скла. Вакуум між двома шарами скла є чудовим ізолятором і запобігає втратам тепла. У процесі потрійної магнетронної металізації осаджують абсорбер (сполука, яка поглинає сонячні промені та перетворює їх у теплову енергію). Додаткові поглинаючі шари призначені для збереження якомога більшої кількості енергії всередині труб і запобігання втрат тепла через інфрачервоне випромінювання. Новий спеціальний поглинаючий шар ALN/AIN-SS/CU з додаванням міді є наступним поколінням поглинаючих шарів. Наступник шару AL/N/AL характеризується більш високою ефективністю (до 12%) і відмінними властивостями поглинання прямого і розсіяного сонячного випромінювання. Внутрішня частина вакуумної трубки може нагріватися до 300ºC.

Т.зв «теплова труба». Згідно з принципом зниження температури кипіння при зниженні тиску, за «тепловою трубою» йшло зниження тиску всередині шляхом відсмоктування повітря. Рідина всередині теплообмінника «теплової труби» кипить при температурі 25 ºC. Для виробництва використовується мідь без кисню, що забезпечує тривалу і надійну роботу. Алюмінієві радіатори всередині вакуумних трубок допомагають передавати енергію мідним тепловим трубкам.

Резервуар виготовлено з нержавіючої сталі товщиною 2,0 мм. і утеплена пінополіуретаном товщиною 50 мм. Весь комплект пройшов заводські випробування під тиском 10 бар і може бути підключений безпосередньо до мережі водопостачання. Гаряча вода витікає з резервуара, витісняється холодною водою (з таким самим тиском, як у водопроводі).

Принцип дії:

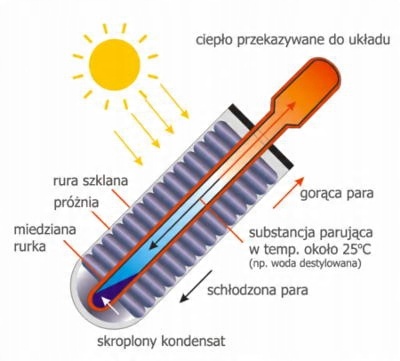

Під впливом сонячного світла внутрішня частина вакуумних трубок нагрівається. Тепло передається до «теплових трубок» через алюмінієві радіатори. При досягненні температури 25 ºC рідина в «теплової трубі» почне кипіти, перетворюючись на пару. Пара швидко піднімається до головки теплообмінника, де виділяє тепло, охолоджується та знову конденсується. Потім він знову потече по «тепловій трубі», щоб повторити весь процес. Високий ККД колектора обумовлений здатністю поглинати розсіяне сонячне випромінювання (наприклад, у похмурі дні) і максимальним зниженням тепловтрат. Енергія отримується не лише від прямого сонячного світла, але й від світла, відбитого від снігу.

Для належної роботи системи не потрібні насоси, контролери чи розширювальні баки, що робить її дуже надійною. Вода знаходиться тільки в баку і витікає з нього під тиском. Набір може бути розміщений на землі та може подавати воду на верхні поверхи будівлі.

Якщо вакуумну трубку пошкоджено, уся система продовжує працювати. Зменшується тільки ефективність системи. У вакуумних трубках немає рідини, а це означає, що трубку можна вийняти в будь-який час без необхідності спорожняти систему.

Встановлення сонячних колекторів зменшує потребу в енергії, необхідної для підігріву води, до 60% на рік, а в літні місяці – на 100%. Сонячні панелі — це не що інше, як пристрої, у яких енергія сонячного випромінювання перетворюється на тепло.
