СОНЯЧНИЙ ТРЕКЕР ОТСЛЕЖЕННЯ СОНЦЯ - SOLAR

СОНЦЯНИЙ ТРЕКЕР - КОНТРОЛЕР - ВІДСТЕЖЕННЯ СОНЦЯ НА ОСІ СХІД-ЗАХІД

.

ПІДВИЩЕННЯ ЕФЕКТИВНОСТІ КЛІТИН

.

Високоякісний ПОЛЬСЬКИЙ контролер з мікропроцесорним керуванням. Найнижча ціна.

Контролер дозволяє керувати сонячною системою, яка стежить за рухом сонця (сонячний трекер) по осі схід/захід. Це сучасний мікропроцесорний контролер, який дозволяє управляти електроприводами напругою до 50В і силою струму до 4А. Приводи повинні бути обладнані кінцевими вимикачами або доданими зовнішніми кінцевими вимикачами. Блок живлення контролера 12VDC. Електроживлення для приводів подається на окремий вхід, тому воно може бути однаковим (12 В) або повністю окремою напругою, наприклад, 24 В, 36 В тощо.

.

Може працювати з актуаторами на 12 В, 24 В або 36 В постійного струму!

Приклад підключення версії 12 В:

.

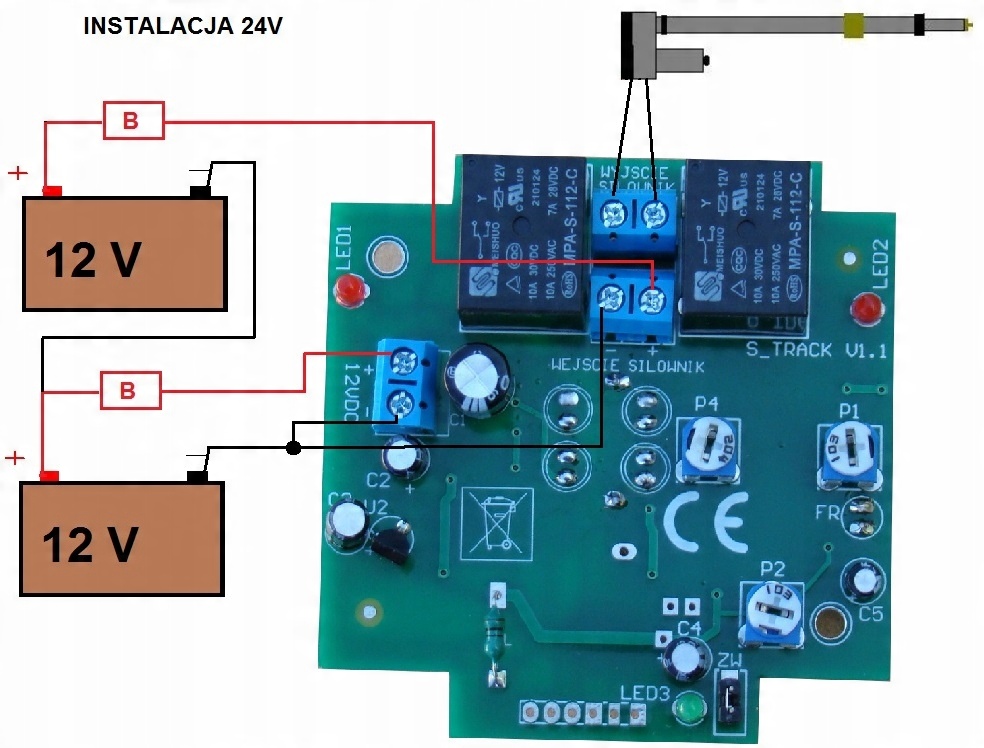

Схема для установки 24 В (контролер живиться від 12 В постійного струму, а виконавчий механізм — від 24 В постійного струму) нижче.

Принцип роботи:

Контролер має шторку та два зелені світлодіодні датчики освітлення з обох боків від неї. Після виявлення різниці в освітленості датчиків з обох боків жалюзі, контролер вмикає реле, яке за допомогою актуатора повертає сонячний трекер до сонця, поки датчики з обох боків жалюзі не будуть освітлені рівномірно. Ми можемо відкалібрувати одну сторону датчика відносно іншої, меншою мірою використовуючи потенціометр P4, і більш загально, встановивши контролер по відношенню до площини сонячної батареї, тобто трохи нахиливши її на схід чи захід.

Після включення живлення контролер перевіряє освітленість датчиків і якщо один із датчиків світиться сильніше, то включає східне або західне реле актуатора (світиться LED1 або LED2). Різницю освітлення, на яку буде реагувати контролер, можна певною мірою встановити за допомогою потенціометра P1 (обертаючи його за годинниковою стрілкою, ми збільшуємо різницю). Привід працюватиме до тих пір, поки освітлення обох датчиків не стане рівномірним, тобто сонячний трекер буде розташовано до сонця (звичайно, якщо сонце знаходиться за межами діапазону руху трекера (наприклад, на заході), трекер буде розташовано як якнайдалі на захід, і привод буде стояти на кінцевому вимикачі). Після установки на сонце, виконавчий механізм зупиниться, і контролер буде чекати наступної різниці в освітленості світлодіодних датчиків - коли сонце рухається по небу і є інша різниця в освітленості датчиків по обидва боки від діафрагми, весь цикл повторюється - контролер знову буде встановлено на сонце.

Загалом, після виявлення різного рівня освітленості датчиків з обох боків шторки, контролер перемістить сонячний трекер у бік сильнішого освітлення, на схід чи захід, якщо перемичка ZW не видалена – у цьому випадку контролер буде рухатися тільки в одному напрямку - на захід. Усі налаштування потенціометра та роботу перемички слід виконувати при вимкненому живленні контролера та очікуванні 20 секунд, поки конденсатори розрядяться!

.

Діапазон руху схід-захід регулюється системою механіки та приводу кінцевих вимикачів, не варто перебільшувати, щоб уникнути ситуації, коли, наприклад, вранці було хмарно, і, звичайно, контролер залишався в східному положенні, а пізно вдень зійде сонце назовні, але через занадто великий кут нахилу контролер не зможе це помітити. Кут огляду освітлення становить приблизно 60-70 градусів від осі діафрагми. Кінцеві вимикачі необхідні для зупинки приводу в крайньому східному та західному положеннях.

Контролер також має датчик сутінків (фоторезистор FR). Незалежно від того, чи чекає контролер на різницю освітленості датчика чи в разі руху актуатора, при виявленні сутінків контролер піде в паркінг – увімкне рух на схід до кінцевого вимикача актуатора (ранок). положення на схід). Максимальний час паркування становить 6 хвилин (час безпеки), тому механіка та привод повинні бути вибрані так, щоб завершити повний рух із заходу на схід менш ніж за 6 хвилин. Паркування сигналізується включенням LED1 і швидким миганням LED3. Поріг спрацьовування сутінкового вимикача можна певною мірою встановити за допомогою потенціометра P2. Після паркування в східному положенні контролер чекає світанку, цей стан сигналізується коротким спалахом діода LED3 приблизно кожні 2-3 секунди. Коли настане світанок, контролер знову почне стежити за рухом сонця.

Технічні дані:

- живлення контролера 12VDC (11-13VDC)

- струм споживання в режимі очікування до 20mA і при включеному реле увімкнено до 100 мА

- джерело живлення для приводів максимум 50 В 4 А

- розмір корпусу 8x8 см, висота 6 см

.

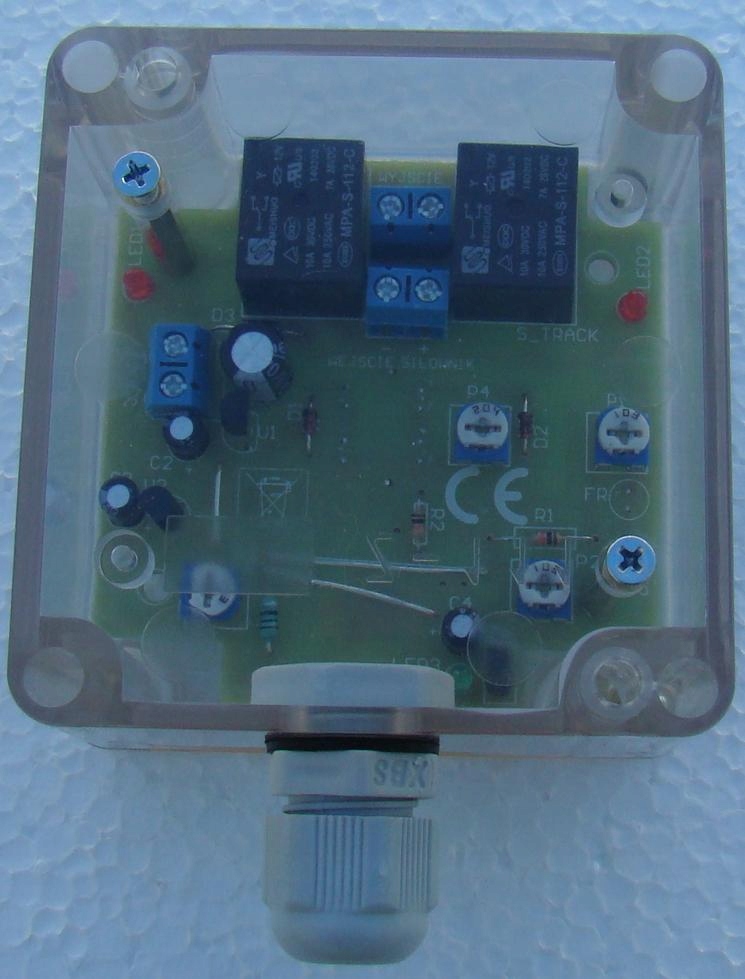

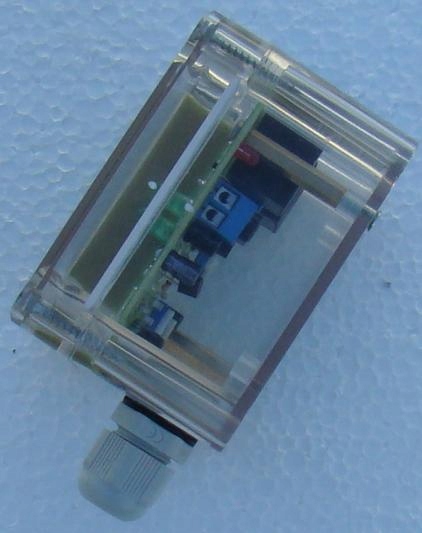

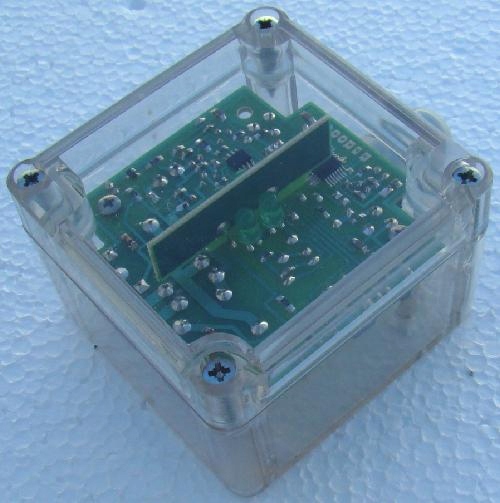

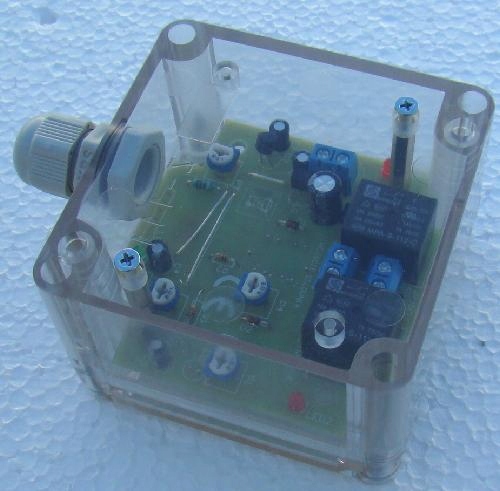

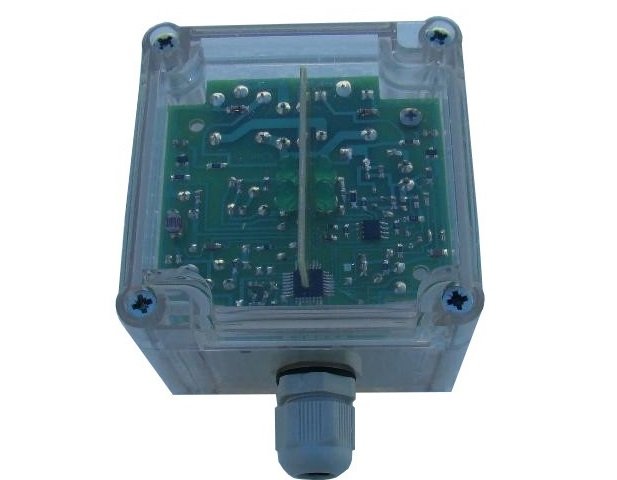

КОНТРОЛЕР У ГЕРМЕТИЧНОМУ КОРПУСІ, ГОТОВИЙ ДО ВСТАНОВЛЕННЯ.

.

НОВИЙ ПРОДУКТ,

ГАЛЕРЕЯ:

Контролер абсолютно новий.
