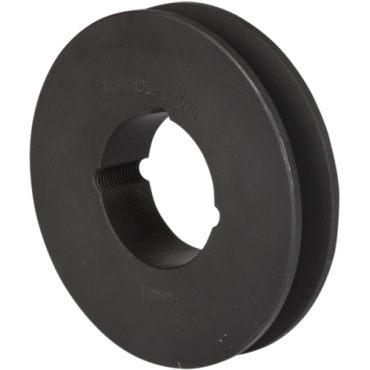

SPB HB B 100/1 Основа + Taperbush 1610
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 20
Просматривая «SPB HB B 100/1 BASE + TAPERBUSH 1610 рукав», вы можете быть уверены, что данный товар из каталога «[rubrica_name]» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Тема аукціону:
ремінь колеса з маркуванням spb 100/1 tl . Це позначення може розшифрувати наступним чином:
SPB - V -GROOVE Профіль, що підходить для ременів HB, SPB, XPB та BX. Профіль канавки узгоджується з малюнком нижче.
100 - діаметр дивізії кола
1 - Один -рогове колесо
tl - Teperlock 1610 Nest.
Матеріал конструкції колеса - сірий чавун. Коло було фабрикою, обмазаний нафтою, щоб зробити захисне покриття.

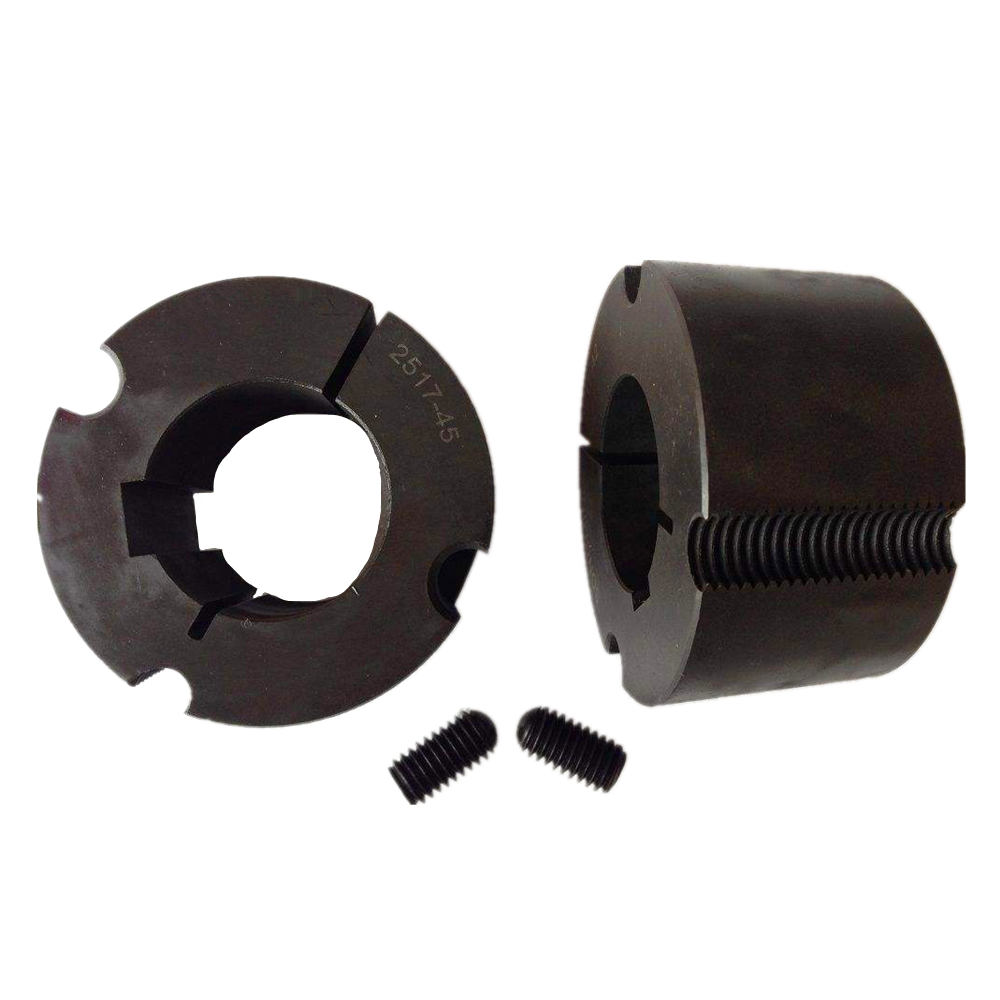

втулка затискання taperbush 1610 з набором гвинтів.
Завдяки цьому рукаву ви можете легко вбудувати колесо на вал, не роблячи жодної обробки. (Інструкції нижче)
рукав був виготовлений з вуглецевої сталі. Рушок був фабрикою, обмазаний нафтою, щоб створити захисне покриття.
У рукаві створений канавка для входу відповідно до стандарту до заданого діаметра валу.
1610 гільзи доступний у версії з наступними діаметрами сидіння на валу: 14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42.
Введіть вибраний діаметр у повідомлення для продавця.
Розміри коліс:
de = 107,6 мм
dp = 100 мм
f = 12,5 мм
e = 19 мм
g = 16,3 мм
wpg = 14 мм
b = 3,5 мм
h = 14 мм
α ° = 34 °
Усі колеса, пропоновані на наших аукціонах, є новими та фабричними збалансованими.
Розміри Tule:
d2 = 57 мм
l = 25,4 мм
розміри пов'язані з діаметром осадження D1.
рекомендований момент затягування гвинтів - 20 нм
Монтаж рукава:

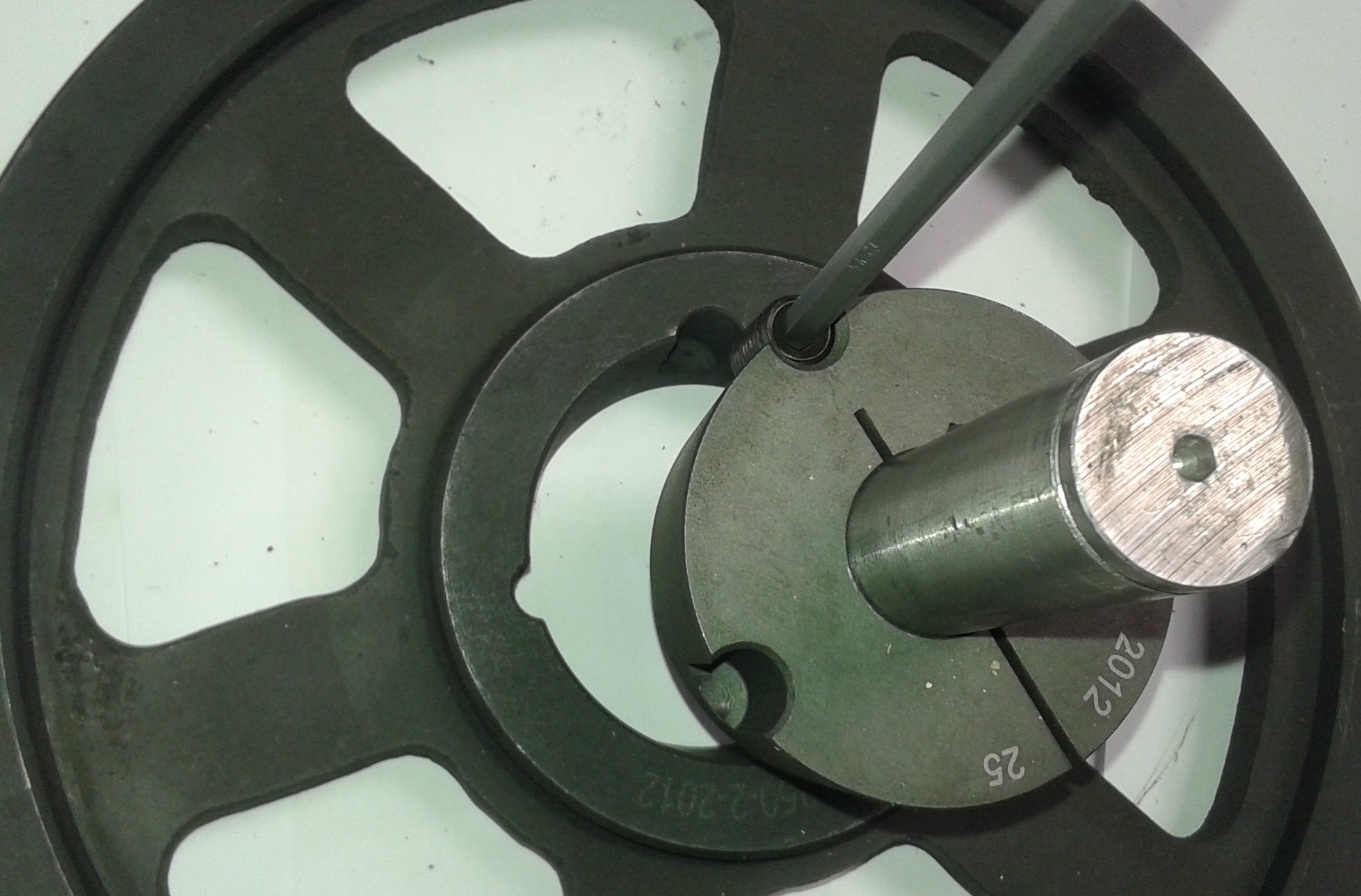

На фотографії поруч показано всі необхідні елементи, щоб вбудувати колесо на вал. Це:
- валик з канавкою (машиною)
- втулка конуса
- коло
- 2 гвинти, що подаються разом з рукавом
- Ключ Аллена
Крок 1
- вставка рукава на вал
Крок 2
Ми надягаємо на колесо на рукав.
Крок 3
Ми накручуємо гвинти в протилежні отвори з ключем. Колесо тягне в рукав. Встановлення завершено.
Конічна форма робить рукав затягнутий як на панелі, так і на валу. Це вільне, ідеально зосереджене з'єднання.
Розбирання

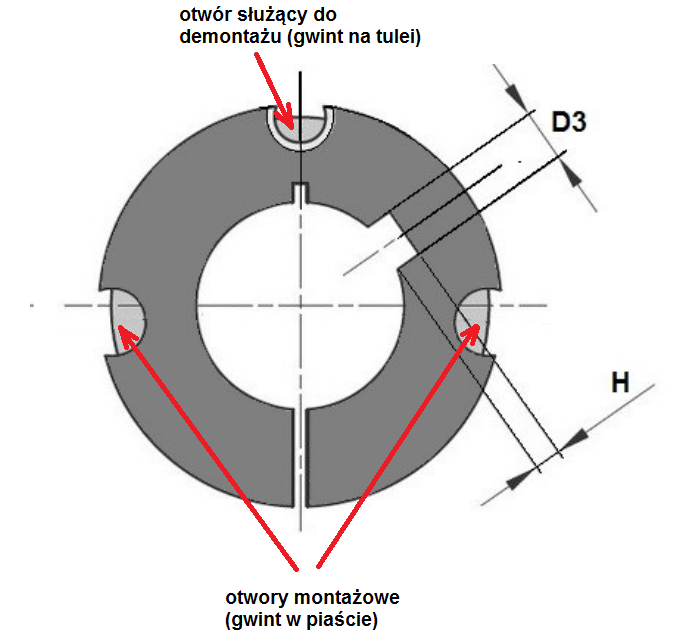

Щоб розібрати коло, ми відкрутимо обидва гвинти, і один з них виймається в отворі без протилежного отвору. Колесо легко зійде з рукава. Залишилося зняти рукав з валика.
Використання рішення конічного блоку має ряд переваг:
- Збереження - Подальша обробка колеса не потрібна
4- спрощення структури - Вбудоване колесо не потрібно заблокувати перед переміщенням на валу
- спрощення складання - складання колеса не потребує використання високої сили
Ми є прямим імпортером частини техніки передачі приводу. У нас є власний великий склад. Усі предмети, пропоновані на наших аукціонах, надходять зі складу та доступні негайно.
На інших наших аукціонах ви знайдете шківи з конусними розетками, хрипними колесами, котушками рукавів та приводними ременями. Для отримання додаткової інформації про нашу продукцію дотримуйтесь інших наших аукціонів.
