SPLITTER 6 КОНТУР ДЛЯ КОНТРОЛЮ ПІДЛОГИ AFRISO

Предметом аукціону є:

КОМПЛЕКТ ТЕПЛОЇ ПІДЛОГИ ASTIBI НА 6 КОНТУРІВ З ТЕРМОЕЛЕКТРИЧНИМИ ПРИВОДАМИ ТА AFRISO CONTROL

Комплект теплої підлоги включає:

• Подлоговий розподільник UGP 006 H-210 ASTIBI (включаючи: з’єднувачі D16 PEX 3/4x16, вентиляційний та зливний комплект)
• Змішувальний набір для теплої підлоги з клапаном ATM566, енергозберігаючим електронним насосом ASTIBI 25-60/130
• Термоелектричний привод TSA-01 AFRISO (79061) х 6 шт.
• Провідова планка керування для теплої підлоги на 8 зон нагріву FloorControl WB01 D-8-230 AFRISO ( 86013 )
• Програмована дротова кімната термостат FloorControl RT05 D-BAT, акумуляторний AFRISO ( 86020 )
• Провідовий кімнатний термостат FloorControl RT01 D-BAT, акумуляторний AFRISO ( 86017 )

НОВИНКА НА РИНКУ

Маніфольд оснащений клапаном ATM 566 зі збільшеною витратою Kvs 2,3 м3/год - завдяки цьому рішенню , тепла підлога нагріється набагато швидше, що призводить до значного зниження витрат на опалення.

Цей тип клапана використовується навіть у чотирнадцятисекційних колекторах.

Більшість теплих підлог. колектори на ринку оснащені клапаном з витратою 1,6 м3/год.

Попередній перегляд фотографії розподільника з чотирма контурами. Аукціон стосується дистриб’ютора, кількість схем якого вказана в назві аукціону.

Набір колектора включає:

1) Змішувальний набір (елементи, що нагвинчуються на прокладки)

• триходовий термостатичний змішувальний клапан від < b >AFRISO ATM 566 20÷43°C, Kvs 2,3 м3/год
• термометр дисковий - 2 шт
• енергозберігаючий насос високого класу ASTIBI 25 -60/130 з кабелем живлення
• прокладки

2) Верхня балка (ЛАТУНЬ)

• витратоміри з ніпелями та з’єднувачем PEX 3/4 x 16 (для труби Alu PEX)
• вентиляційний та дренажний набір із вентиляційним отвором AFRISO

3) Нижня балка (ЛАТУНЬ)

• термостатичні вставки зі встановленими термоелектричними приводами зі з’єднувальними кабелями M30x1,5 230V
• ніпелі з встановленими з’єднувачами PEX 3/4 x 16 (для труби Alu PEX )
• вентиляційний та зливний блок із вентиляційним отвором AFRISO

4) Набір полірованих монтажних кронштейнів із відстанню 210 мм

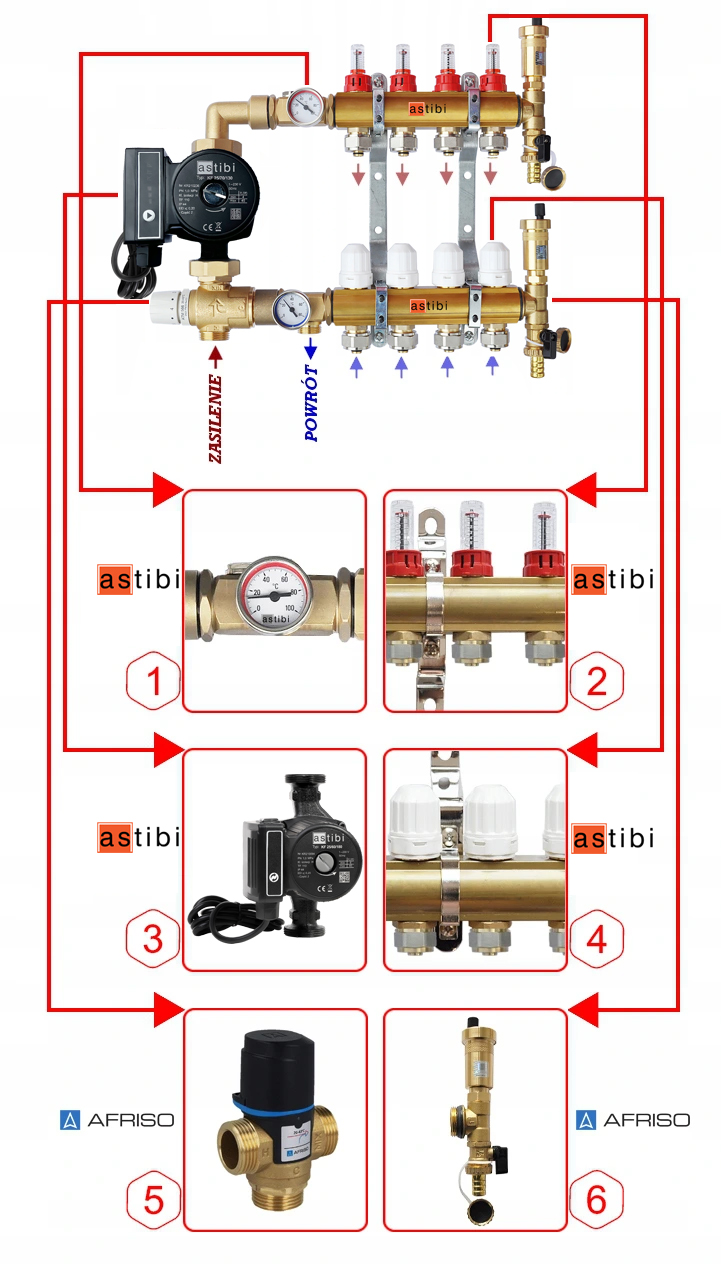

ОПИС РОЗДІЛЬНИКА

1. Промінь зі стрілочним термометром. Розетка 1/2" GW, можливість встановлення автоматичного або ручного вентиляційного отвору.

2. Витратомір закінчується ніпелем 3/4" і 3/4 x 16 З’єднувач PEX (для труби AL PEX fi 16).

3. Енергозберігаючий електронний циркуляційний насос для центрального опалення ASTIBI 25-60/130 з кабель живлення

Технічні дані:

• Ефективність: до 3,3 м3/год
• Висота підйому: до 6 м
• Робочий тиск: 1 МПа
• Різьба на корпусі насоса: 1 1/2"
• Діаметр з'єднання: 1"
• Температура середовища: від +5 до 110°C
• Споживання електроенергії: 6-45 Вт
• EEI ≤ 0,23
• Ступінь захисту: IP 44
• /ul>

  Переваги:

  • низьке споживання енергії
  • тепловий комфорт
  • інтуїтивно зрозуміле керування
  • універсальність
  • висока ефективність
  • надійність

  4. Термостатичний клапан з ручкою для ручного регулювання температура середовища в контурі, закінчується ніпелем 3/4" і з'єднувачем PEX 3/4 x 16 (для труби AL PEX fi 16). Клапан адаптований для монтажу приводу.

  Технічні дані приводу TSA-01, GW M30x1,5 мм, 230 В AC, NC AFRISO:

  • підключення: M30 x 1,5
  • напруга живлення: 230 В змінного струму
  • функція: нормально закритий (NC)
  • хід: 3,2 мм
  < /ul>

  5. Нижня балка з триходовим термостатичним змішувальним клапаном від AFRISO ATM 566 (діапазон налаштування 20÷43°C Kvs. 2,3 м3/год), циферблатний термометр.

  6. Вентиляційно-зливний блок, з надійним автоматичним повітровідвідником від AFRISO.

  Подача, різьба 1", зворотна, різьба 3/4".

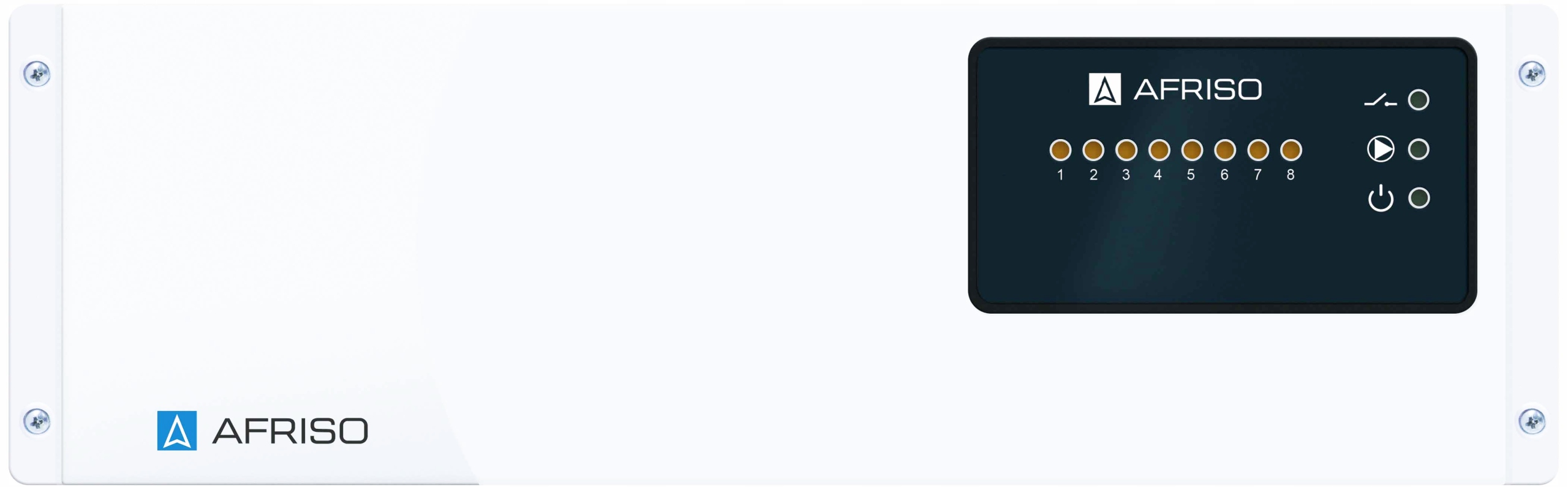

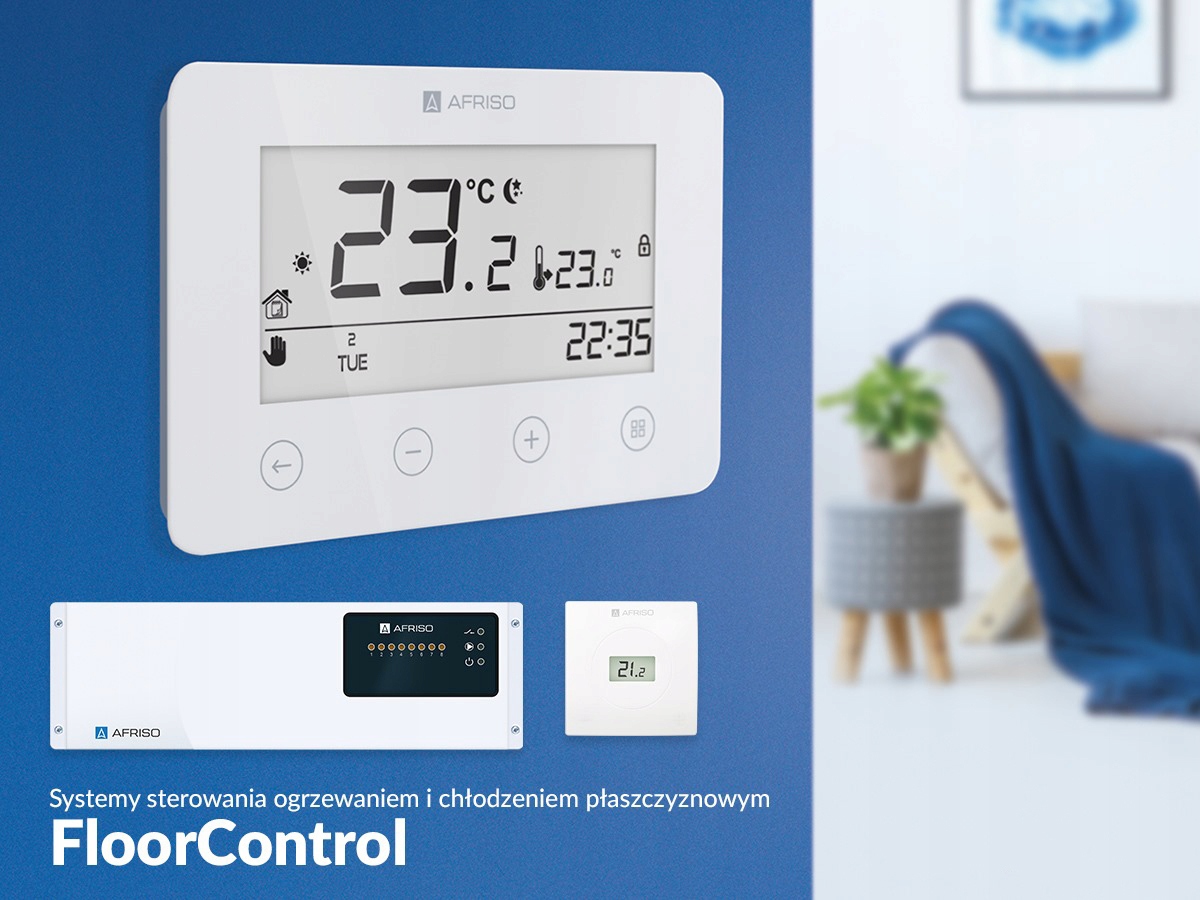

Дротова панель керування FloorControl WB01 D-8-230 AFRISO для теплої підлоги

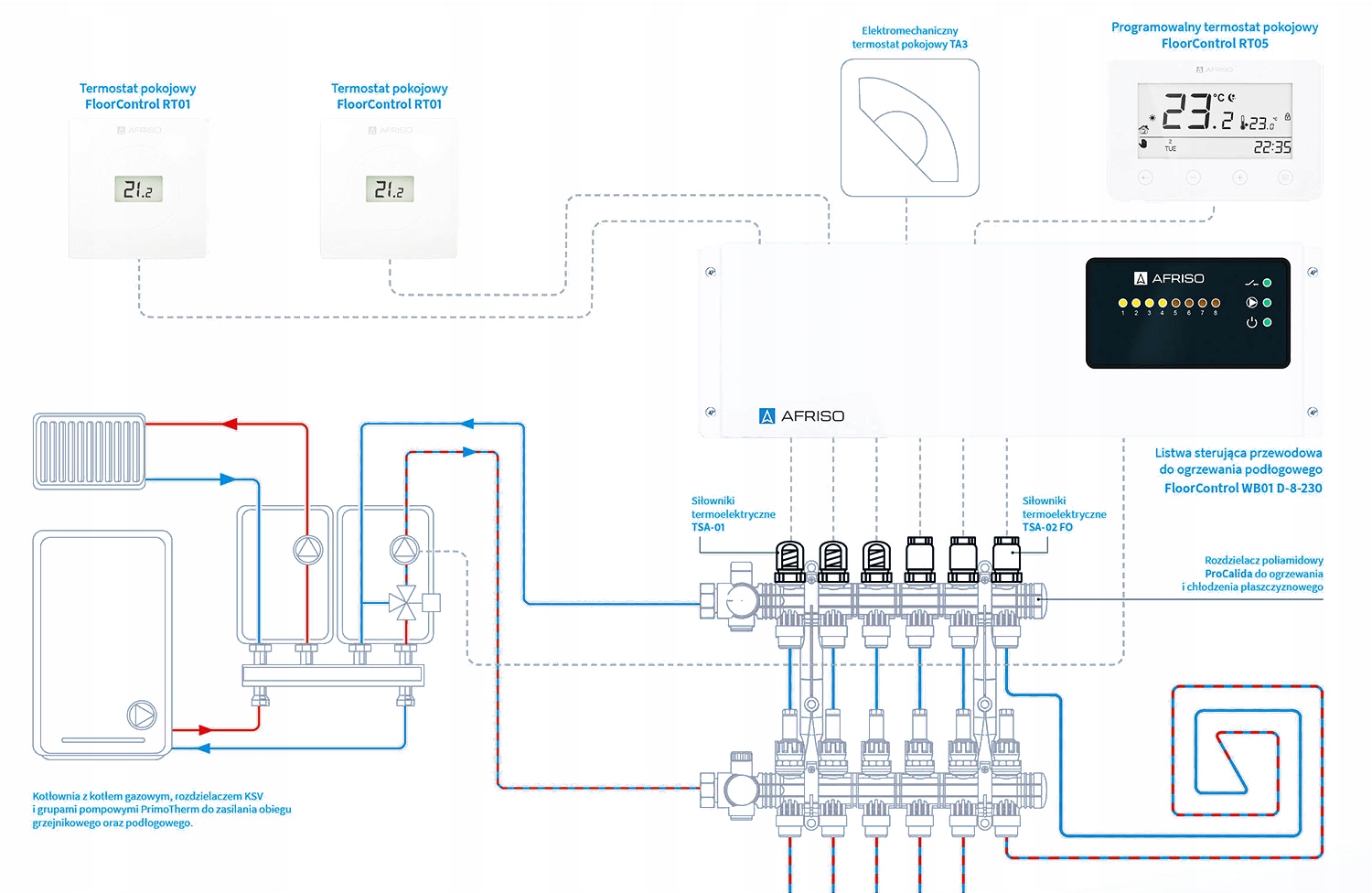

Дротова панель керування FloorControl WB01 D-8 для підігріву підлоги регулює температуру в приміщеннях, керуючи живленням термоелектричних приводів, встановлених на колектор. Система FloorControl порівнює кімнатну температуру, виміряну термостатом, із температурою, встановленою на термостаті. Він регулюється шляхом перекриття або відкриття потоку через контури теплої підлоги за допомогою термоелектричних приводів, підключених до стрічки. Коли необхідна температура не досягається, система пропускає потік, коли температура досягається - закривається.

Температура в приміщенні вимірюється датчиками, вбудованими в кімнатні термостати. Потрібну температуру також можна встановити за допомогою термостатів.

Смуга керування FloorControl WB01 D-8 дозволяє контролювати вісім незалежних зон. Можливість підключення до 22 термоелектричних приводів. Приводи призначаються для певної зони шляхом виконання відповідних електричних з’єднань.

Перемикання режимів між опаленням та охолодженням здійснюється за допомогою кімнатних термостатів.

Плата керування FloorControl WB01 D-8 дозволяє вам для керування підлоговим циркуляційним насосом опалення.

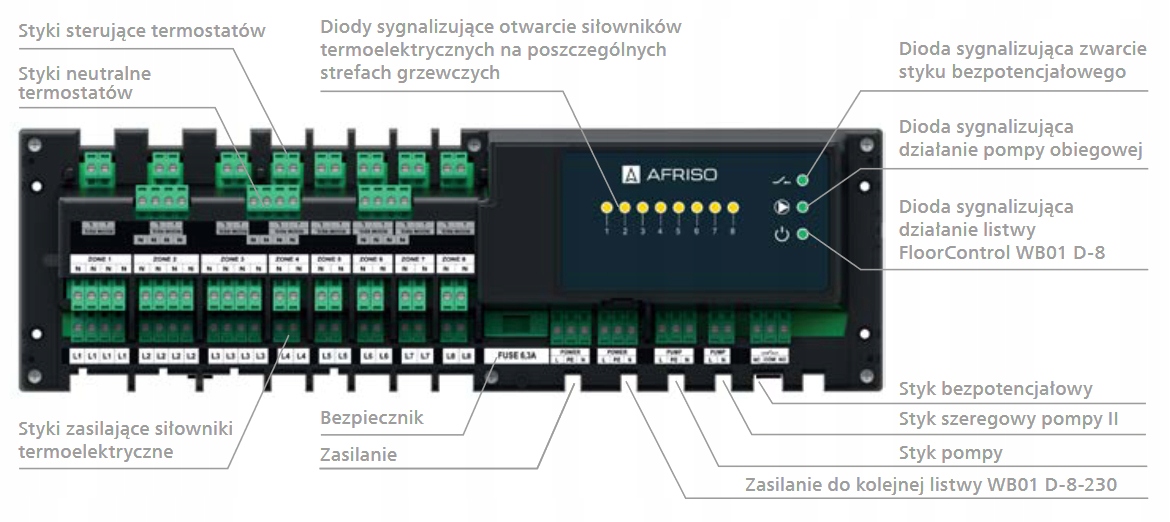

Смуга оснащена знімними роз’ємами для полегшення електричних з’єднань.

ТЕХНІЧНІ ДАНІ СТРІКИ

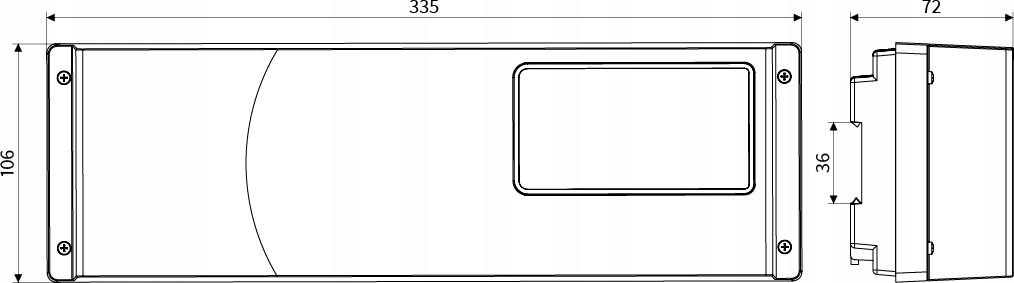

• Розміри (ширина x висота x глибина): 335 x 106 x 72 мм
• Температура навколишнього середовища: 5÷50ºC
• Кількість зон нагріву: макс. 8
• Кількість підтримуваних термостатів: макс. 22
• Живлення: 230 В змінного струму
• >Навантажувальна здатність контакту приводу: 0,3 A
• Навантаження на контакт насоса: 0,5 A
• Навантаження безпотенційного контакту: 1 A/250 В змінного струму
• Споживання електроенергії: макс. 4 Вт
• Запобіжник: 6,3 A

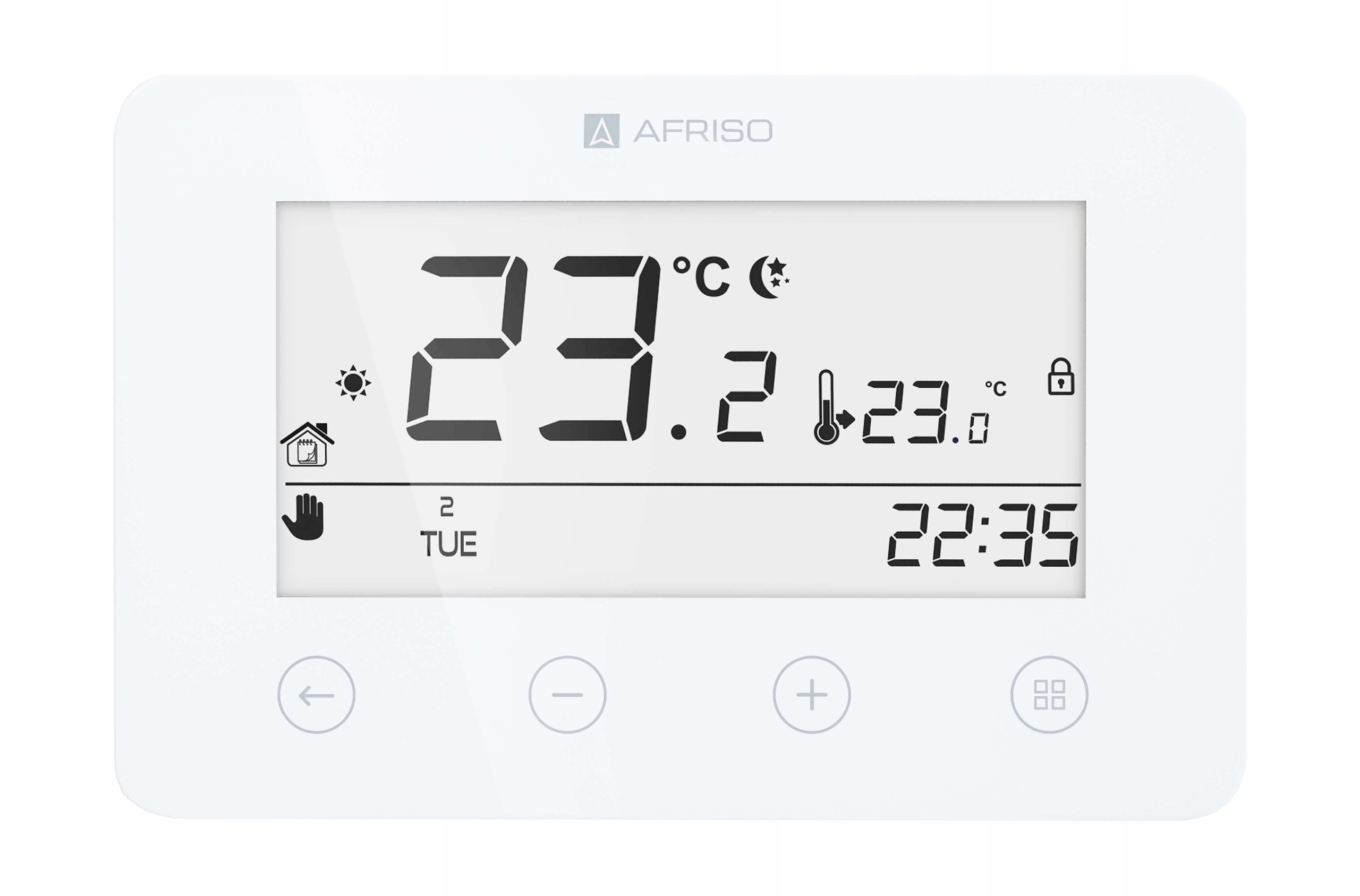

Програмований кімнатний термостат FloorControl RT05 D-BAT для панелі WB01 D-8-24 або 230, живлення від батареї

Кімнатний термостат RT05 поєднується з панеллю керування системою теплої підлоги FloorControl WB01 D-8 для керувати установкою теплої підлоги.

Програмований термостат FloorControl RT05 є компактний прилад з дисплеєм, який дозволяє точно програмувати температуру в кімнаті або кімнатах в залежності від дня і часу. Використання FloorControl RT05 у приміщенні забезпечує тепловий комфорт і зменшує непотрібні втрати тепла.

Місце, де встановлено термостат, має забезпечувати захист від погодних умов. Термостат RT05 призначений для настінного монтажу за допомогою стандартної електричної коробки Ø60 мм.

ТЕХНІЧНІ ДАНІ

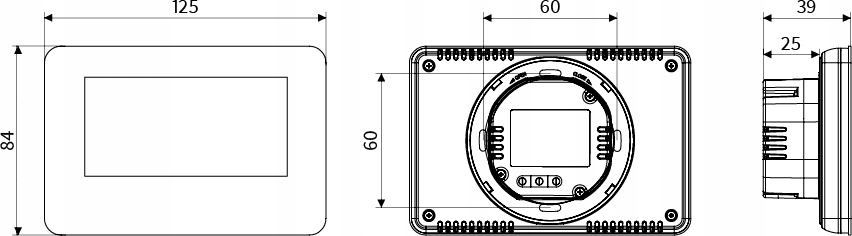

• Розміри (ширина x висота x глибина): 125 x 83 x 42 мм
• Температура навколишнього середовища: 5 ÷50ºC< /li>
• Діапазон налаштування температури: 5÷35ºC
• Похибка вимірювання датчика: +/- 0,5ºC
• Живлення: 2 батареї типу ААА 1,5 В (LR03 )
• Контактне навантаження: 1 А/250 В змінного струму
• Енергоспоживання: макс. 0,5 Вт
• Ручне керування: ТАК
• Програма день/ніч: ТАК< /li>
• Тижнева програма: ТАК
• Алгоритм OptimumStart, що не потребує технічного обслуговування (відстежує швидкість, з якою установка підвищує температуру в будинку), попереднє ввімкнення опалення або охолодження
< /ul>

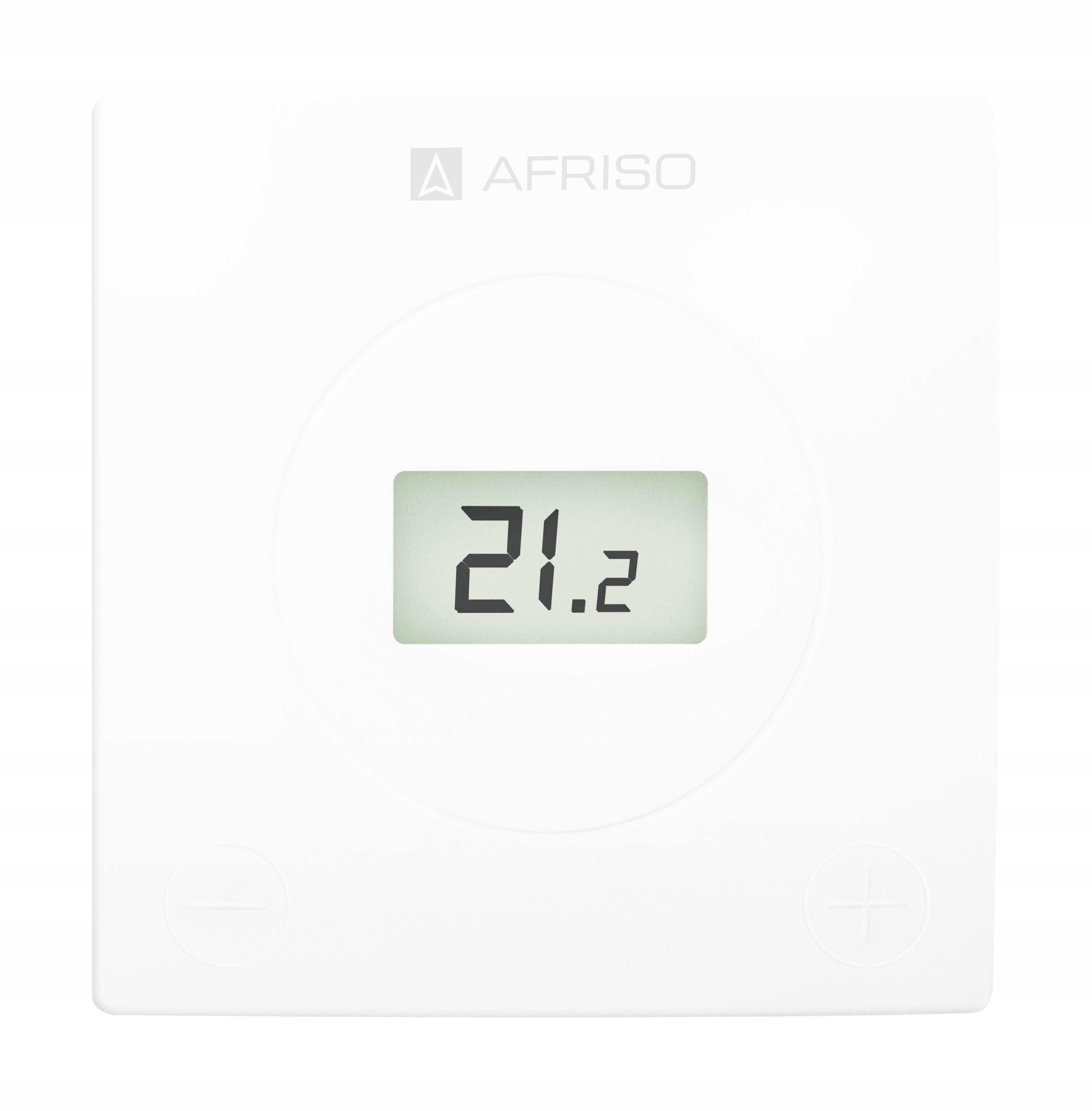

Кімнатний термостат FloorControl RT01 D-BAT для стрічки WB01 D-8-24 або 230, на батарейках

Термостат FloorControl RT01 – це компактний пристрій з дисплеєм і вбудованим датчиком температури, який дозволяє точно регулювати температуру в приміщенні або в приміщенні. Термостат живиться від двох батарейок типу ААА.

Кімнатний термостат FloorControl RT01 підключається до панелі керування системою теплої підлоги FloorControl WB0 для керування установкою теплої підлоги.

Термостат RT01 також може використовувати для керування ввімкненням/вимкненням будь-якого пристрою опалення/охолодження.

Місце встановлення термостата має забезпечувати захист від погодних умов. Терморегулятор RT01 призначений для настінного монтажу.

ТЕХНІЧНІ ДАНІ

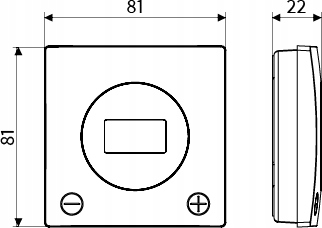

• Розміри (ширина x висота x глибина): 81 x 81 x 22 мм
• Температура навколишнього середовища: 5÷50ºC
• Діапазон налаштування температури: 5÷35ºC
• Похибка вимірювання датчика: +/- 0,5ºC
• Живлення: 2 батареї типу ААА 1,5 В (LR03)
>
• Контактне навантаження: 1 A/250 В змінного струму
• Ручне керування: ТАК
• Денна/нічна програма: НІ
• Тижнева програма: НІ
