SSR 80A (40A RMS) / 440V / 0-5V Напівпровідниковий регулятор

Промисловий 1-фазовий регулятор потужності з аналоговим налаштуванням 0-5 В постійного струму контрольованого / напівпровідного реле / ​​напівпровідникового контакту / 480 Ваканка SSR Peak-Term Load: 40A RMS / 28 ... 440 VAC. Споживання механічних деталей - дуже висока довговічність - призначена для регулювання фазового кута контролю в додатках, де необхідна безперервна регулювання вихідної потужності. тиристори / виводні три. допустимі навантаження: суто опір . Мінімальний цикл для реле SSR (як правило, він становить від 2 до 10 с) - і в кожній половині циклу напруги мережі (тобто 100 х в секунду!) Постійне регулювання, визначивши кут відкриття тріаки / тириста. Насправді вхід управління - це поточний вхід із підвищеною чутливістю. Ефективний діапазон визволення / коригування становить приблизно 1,5 ... 4,5 В. Нижче і вище цього значення вихідна напруга більше не змінюється. Контрольний струм при початковій напрузі 1,5 В становить приблизно 0,4 мА постійного струму. Струм управління при 5 В кінцевій напрузі становить 3,1 мА. Отже, вхід "де -факто" - це поточний тип - але з високою чутливістю 0,4 ... 3,1 мА. Так чи інакше, це значення, придатні для більшості оцінок, наприклад, Arduino, де аналоговий сигнал 0-5 В може бути легко реалізований за допомогою простої системи RC та одного двостороннього виведення ШІМ. Вихідний кут відкриття на аналоговому вході в діапазоні 0-5 В. 440VAC) . Ми не використовуємо контактори SSR в індукційних двигунах, оскільки вони будуть швидко пошкоджені - навантаження обігрівача або інфрачервоного радіатора дозволено тощо. Без пасивного компонента навантаження.

На інших наших аукціонах ви знайдете (включені) відповідні теплові раковини та зіткнення смужок DIN35. Це продуктивність управління потужністю / кут відкриття тиристорів / триаків - він відповідає нашим регуляторам 4-20 мА (після кріплення на виході регулятора резистора 250 Ом / 0,25 Вт). Зниження температури на 10 ° C поширюється вдвічі більше очікуваного періоду роботи реле SSR - це означає, що температура напівпровідникової структури найбільше впливає на міцність реле. Тиристор / трік виникає при низьких значеннях напруги -у початковій фазі мережевого синусоїдів. Максимальний струм настільки Синусоїдальна амплітуда - будь ласка, пам’ятайте про це під час вибору розмірів. Зазвичай контактор вибирається з imax вдвічі більше, ніж ефективне (ISK) або середньо -lower (IRMS) значення поточного (це так -зволожений "швидкий і завжди безпечний вибір") . Ретельно рахуючи синусоїдальний курс, IMAX більший за елементом двох, ніж ISK (або IRM) (тобто в 1,41 рази більше). Наприклад, якщо IMMS = 56,6А покаже IMAX, буде 80A. Однак, наприклад, ремонт вікового пристрою, розробленого для 220VAC, будь ласка, враховуйте, що зараз напруга становить 230 ВАК (тобто у нас з боку маршу "збільшення струму на +4,5%) та наших сусідів, і ми встановлюємо сонячні сонячні та вітрові електростанції, що спричиняє збільшення напруги в мережі до 253vac (збільшується в силі в Sunny за іншу +10%, ми разом Надзвичайно несприятливі умови). Тому ми рекомендуємо вибір здорового глузду пристрою для IRMS 40A (є резерв для явищ, описаних вище). Якщо у вас є сумніви - ми відповідаємо на запити ефективно. Каталог карта знаходиться на вкладці "Додаткова інформація" нижче вмісту аукціону. Ми надаємо технічну підтримку у виборі елементів, а також консультації під час складання / параметризації / роботи.

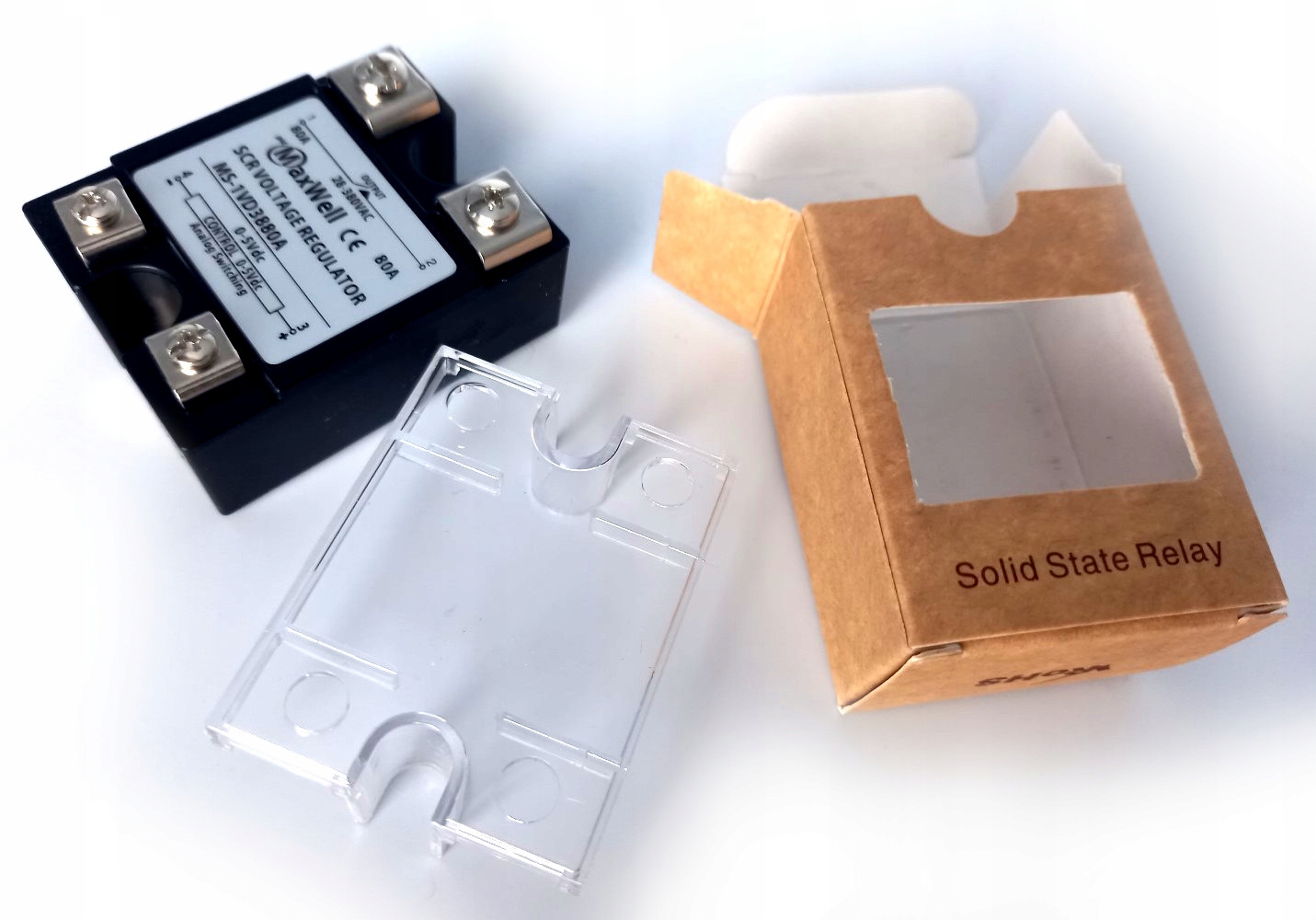

Предмети з фотографії поруч і тепловідвід не включені в пропозицію. Їх можна замовити на інших наших аукціонах.
