ТЕЛЕСКОПІЧНИЙ ГІДРАВЛІЧНИЙ ЦИЛІНДР ХОДУ 1432 мм З КОЛИСКОЮ

СКРАВ-МЕТ КОД: [7235]

Виробник: SM-G (Skraw-MET GROUP)

Це варто знати, обираючи постачальника приводів

Фотографії та зображення показують лише зовнішній вигляд приводів. Всередині приховані найважливіші елементи, які впливають на якість і правильну роботу приводу протягом тривалого часу (посилені ущільнювачі, сальник, шток поршня і високоякісна труба). Усі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт із нашого асортименту, ви робите вдалий і мудрий вибір.

_____________________________________________________________________

Гідравлічний циліндр є ідеально підходить для машин і пристроїв з гідравлічним приводом. Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Основне застосування даного приводу - причепи, де такі приводи дозволяють піднімати причіп з вантажем до 12 тонн.

Слово про телескопи

Телескопічні циліндри складаються з кількох послідовно розширених сегментів - хромованих циліндричних гільз. Це дозволяє збільшити подовження приводу порівняно з його загальною довжиною в складеному стані.

Телескопи є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника, який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава, спричиненому надмірним тиском під час максимального висування приводу, слід використовувати захист (мотузковий, гідравлічний або електричний запірний клапан).

Колодязь- вибраний привід, розташований у центрі конструкції, забезпечує кут нахилу вантажного ящика від40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете вибрати цей нахиляйтеся самостійно - таблиця нижче може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ°)

DP - відстань між кріпленням циліндра та петлями причепа в [мм] ( DP = 1 /2S )

a ° - кут нахилу кузова причепа

C - хід приводу в мм

S = DP*2

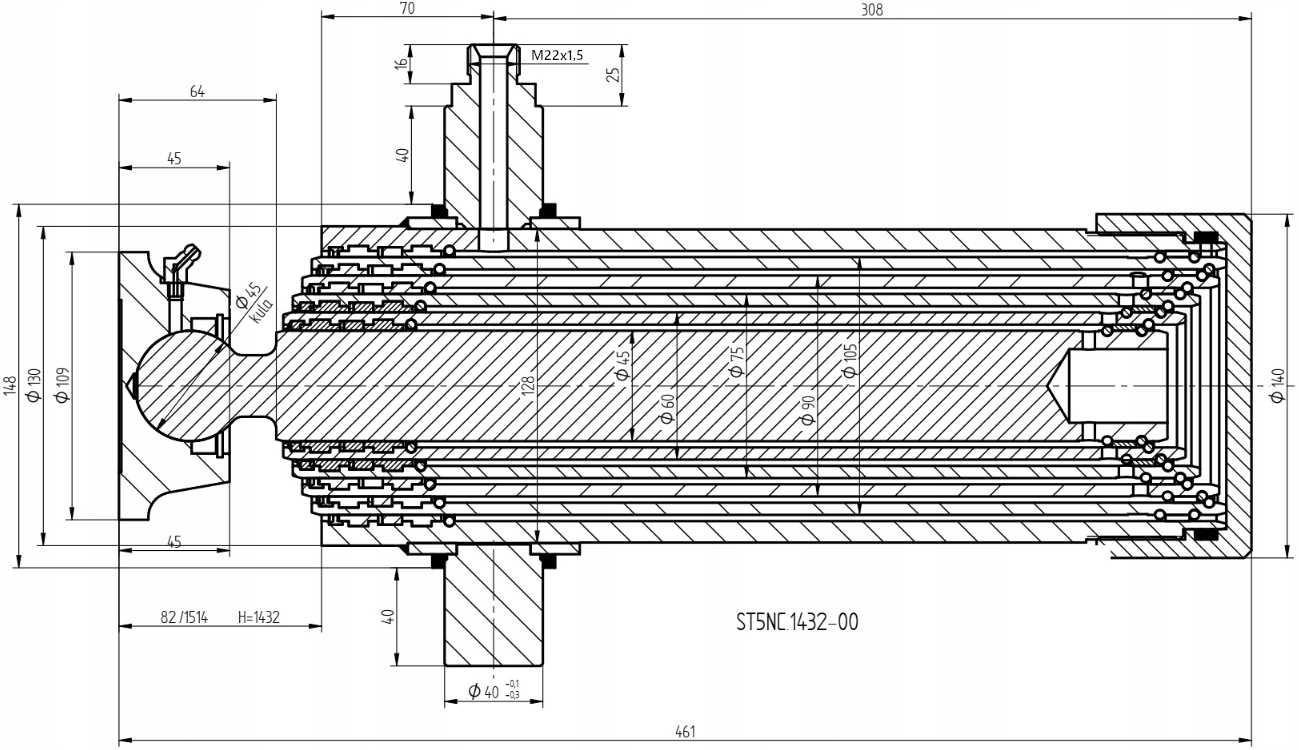

Технічні характеристики:

• Довжина приводу в неробочому стані 461 мм,
• Хід приводу 1432 мм
• Довжина привод, коли він повністю висунутий, 1893 мм,< /li>
• Діаметр приводу 128 мм,
• Мастильний патрубок, внутрішня різьба M22x1,5

П'ятиступінчастий привод< /h2>

Діаметр 1 ступеня: 105 мм,

Діаметр 2 ступеня: 90 мм,

Діаметр 3 ступеня: 75 мм,

Діаметр 4 ступеня: 60мм,

Діаметр 5 ступеня: 45мм,

Максимальний робочий тиск: 160бар

Початковий тиск: 0,5 МПа

Швидкість висування/закриття поршня: 0,5 м/с

p>

Допустима температура навколишнього середовища від -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника: з різьбленням, що вкручується в трубу

Шток поршня:хромований

Тип рідини : гідравлічна олива на основі мінерального масла

Посилена підставка, кріплення приводу.

КОД SKRAW-MET: [0140]

Опора міцно виготовлена, гнізда для кріплення приводу посилені, захист приводу прикручений з шестигранними гвинтами.

Використовуючи кріплення з приводом, ви можете отримати тристороннє подовження причепа.

Лиска підходить до вибраних приводів у нашій пропозиції.

Технічні характеристики:

• Вага: 8,5 кг,
• Внутрішня ширина: 190 мм x 150 мм.
