Станція пайки BGA Hot Air WDS-750 6800W PCB Автоматична до 50х45см
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 99999
Просматривая «BGA Splering Station Hot Air WDS-750 6800W PCB Автомат до 50x45 см.», вы можете быть уверены, что данный товар из каталога «[rubrica_name]» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
sb00043
Автоматична мудрова точка WDS-750 6800W
Автоматична паяльна станціяпризначений для веб -сайтів з великим щоденним попитом на паяльні роботи
Integrated system of repair and replacement of the WISDOMSHOW WDS-750 with a total power of 6800W is a very efficient, professional and modern solution for:
- dismantling and assembly of BGA, UBGA, CBGA, CCGA, CSP, QFN, MLF, MLF, MLF PGA
Для послуг електроніки:
- Функціональні
- Медичний
- Телекомунікації
- Військові
- Автомобіль та промислові
- та консервативні послуги. 4
Модель WDS-750 особливо рекомендується для:
- Роботи з великими багатошаровими планшетами PCB,
- з високим добовим попитом на пайки,
- ремонт BGA в діапазоні. тарілка до мінімуму.
Характеристики моделі WDS-750:
Ми запрошуємо вас подивитися презентацію WDS-750 паянок на нашому каналі YouTube!
Цей фільм є справжнім частуванням для ентузіастів електроніки, професіоналів та всіх, хто цінує точність та інновації у своїй роботі. елегантна поверхня.
Ласкаво просимо!
https://youtu.be/9zntbkpk5ec
Станція LutownicznA WDS-750 дозволяє керувати та відстежувати всі параметри пристрою на постійній основі на екрані РК-екрану

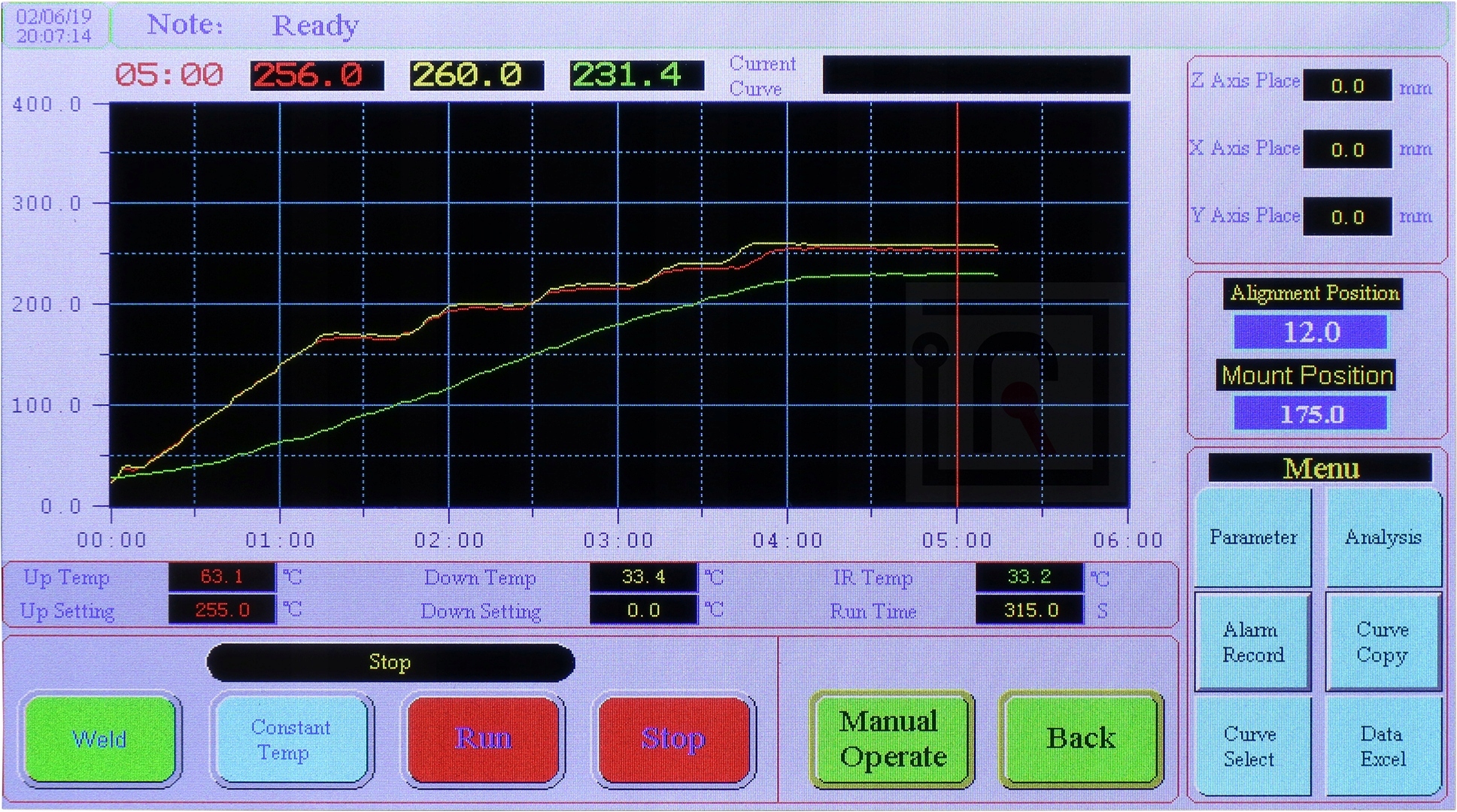

РК-дисплей показує всі параметри роботи станції в режимі реального часу, включаючи графічну візуалізацію процесу нагріву та набору та досягнутої температури на діаграмі для кожного з 3-х зовнішніх температури.
на екрані, що вводиться в чисельному та на графіку. 1
Після того, як процес пайки завершується на дисплеї, ви можете для аналізу на повному процесі нагріву в кожній 3 -х обгрунтованій зоні та кожному з 7 даторів (3. Ви також можете експортувати ці параметри через USB -порт до CSV або BMP.
Програмне забезпечення станції оснащене кнопкою підтримки профілю константи. Після натискання на нього станція підтримує всі температури, досягнуті нею, поки кнопка не досягне кнопки . Функція корисна у випадку такої пайки, яка досить неохоче розплавляється при температурі, яка вважається придатною для заданого сплаву або при багатокористувацьких ламінах PCB при розробці правильного профілю нагріву.
Для того, щоб забезпечити найкращий пайкий ефект, станція використовує 3 незалежні зони/нагрівальні поверхні (верхній, нижній нагрівач PCB), температуру яких можна контролювати та контролювати окремо.
Крім того, друкована плата.
Швидкість вентилятора верхнього повітря -віра програмована для кожного зі 100 профілів.
перший (верхній), а друга (нижня) зона - це удар Hot Air HR. Третій (нижчий) - ефективні кварцові радіатори IR.
ir Zone нагріває тарілку на всій поверхні, зменшуючи напругу та знижуючи температуру, необхідну для належної паяки елемента.
wds-750 має варіант регулювання оптичної системи в осі X і y . Крім того, кожна з положень оптичної системи X, Y, що важливо для автоматичного процесу фонової та системної системи, - це програмне забезпечення , тобто редагований. Крім того, для критичних моментів паяльних процесів ви також можете встановити та запам'ятати положення верхньої головки, тобто предмет із.
Ця модель станції BGA має повністю налаштовані положення основних компонентів, що рухаються в осі x, y , тому ви можете зберегти їх у пам'яті пристрою, що виготовляє процес паяча ще більш автоматизований .
Процес паяття запрограмований на сенсорному екрані, створюючи відповідний пайку для даного:
- Розмір та тип системи BGA
- Параметри ламінату
- Розмір насадки Hotair
Кожна з зон нагріву 3 може контролюватися окремо через 6 груп/кроки параметрів . Кожна група/кроки складається з 3 параметрів:
- Підвищення температури в секунду
- Кінцеві значення температури
- Час технічного обслуговування заданої температури
Завдяки точним значенням контролю та температури на кожному етапі процесу найвищі стандарти та стандарти IPC зберігаються точно вказуючи окремі фази систем, тобто попередньо, попередньо розігріти, замочити, рефлоути, охолодження .
Для визначення точних температур у кожному розділі були використані точні термопіроси типу K з точністю +/- 1c , що працюють у закритому циклі. Сигналізація генерується після кожного процесу підтримки/пайки.
У разі появи високої неконтрольованої температури або пошкодження одного з вентиляторів, запрограмована система захисту може запустити тривогу та відключити зони нагріву.
WDS-750 має можливість експорту та імпорту профілів через вбудований USB-порт , а також експорт у вигляді файлу CSV та BMP, наповнених завершеними процесом паяття .

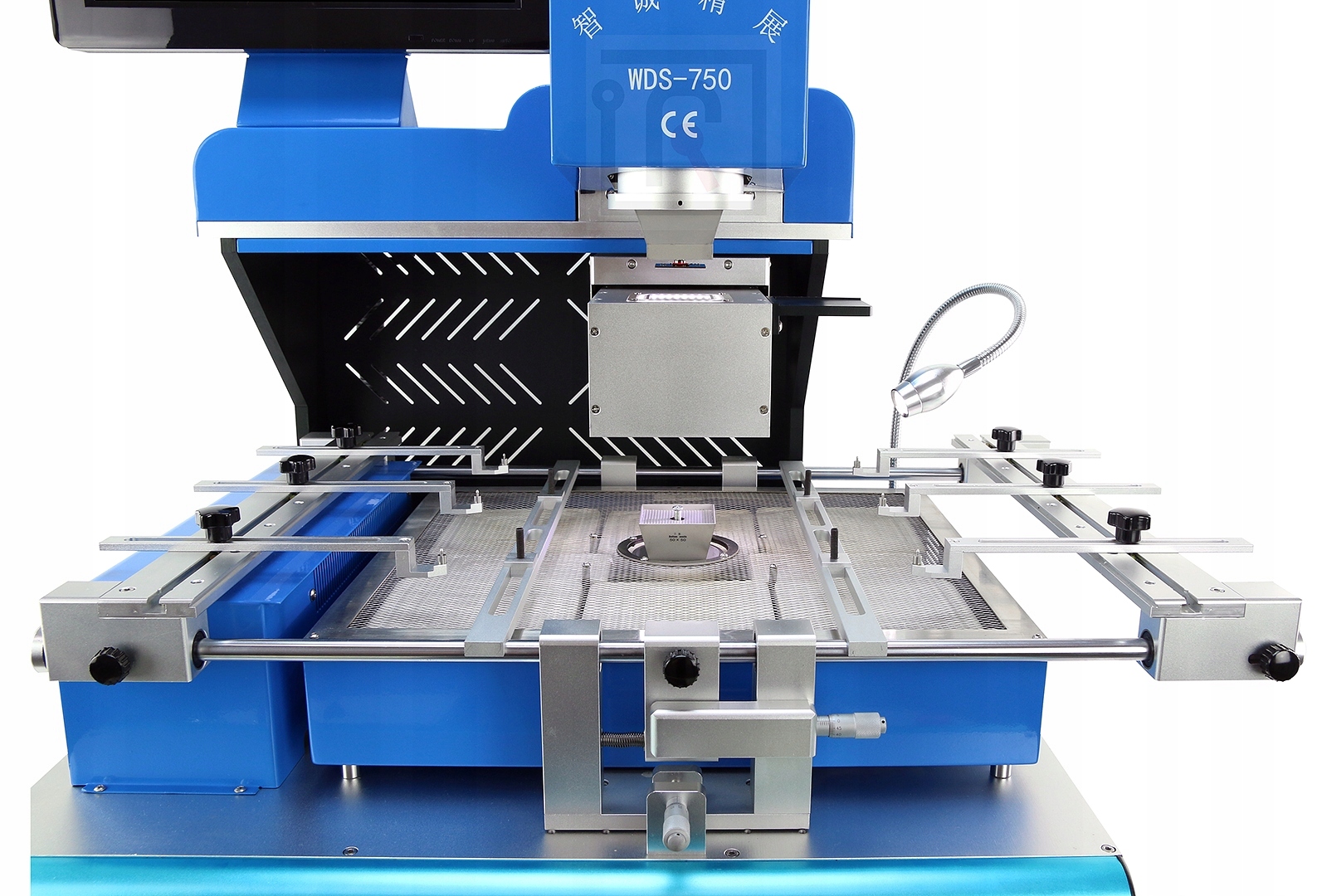

Станція оснащена 6 точками підтримки пластини на кожній сторінці.
Основна ручка ПХБ була оснащена type v , що забезпечує швидку та стабільну збірку панелі та великий діапазон регулювання.
У випадку з пластинами з нерегулярними формами станція оснащена 11 ручками друкованої плати , які, крім того, що в кадрі також мають штифти, які ідеально підходять для розміщення в кріпильних отворах панелей.
Для усунення відхилення пластини під час процесу паяльного процесу ручка додатково два ряди кронштейнів та можливість підтримки безпосередньо в папорованій системі ( гвинт з регульованою висотою в нижній соплі Hotair ).
. 4 Насадки встановлені дуже просто однією рукою. Їх можна встановити та обертати під будь -яким кутом.Усі форсунки Hotair (вгору/вниз) мають спеціальні бічні отвори , які викидаються надлишком гарячого повітря .
з лівої сторони станції існує дуже ефективний поперечний вентилятор, автоматично охолоджуючи друковані друці після підтримки та пайки. Це запобігає процесам деформації друкованої плати та захищає ефект повторного переопалу.
4- Призматична система з світлодіодною підсвічуванням,
- Три нанометричні болти, що забезпечують трафік та друковану плату в кожній необхідній площині
- 5mpix камера з розширенням та HD -монітором 15 "1080p.
Крім того, станція дозволяє автоматично підняти, завантажувати та знижувати паяні елементи на ламінаті.
Станція також оснащена:

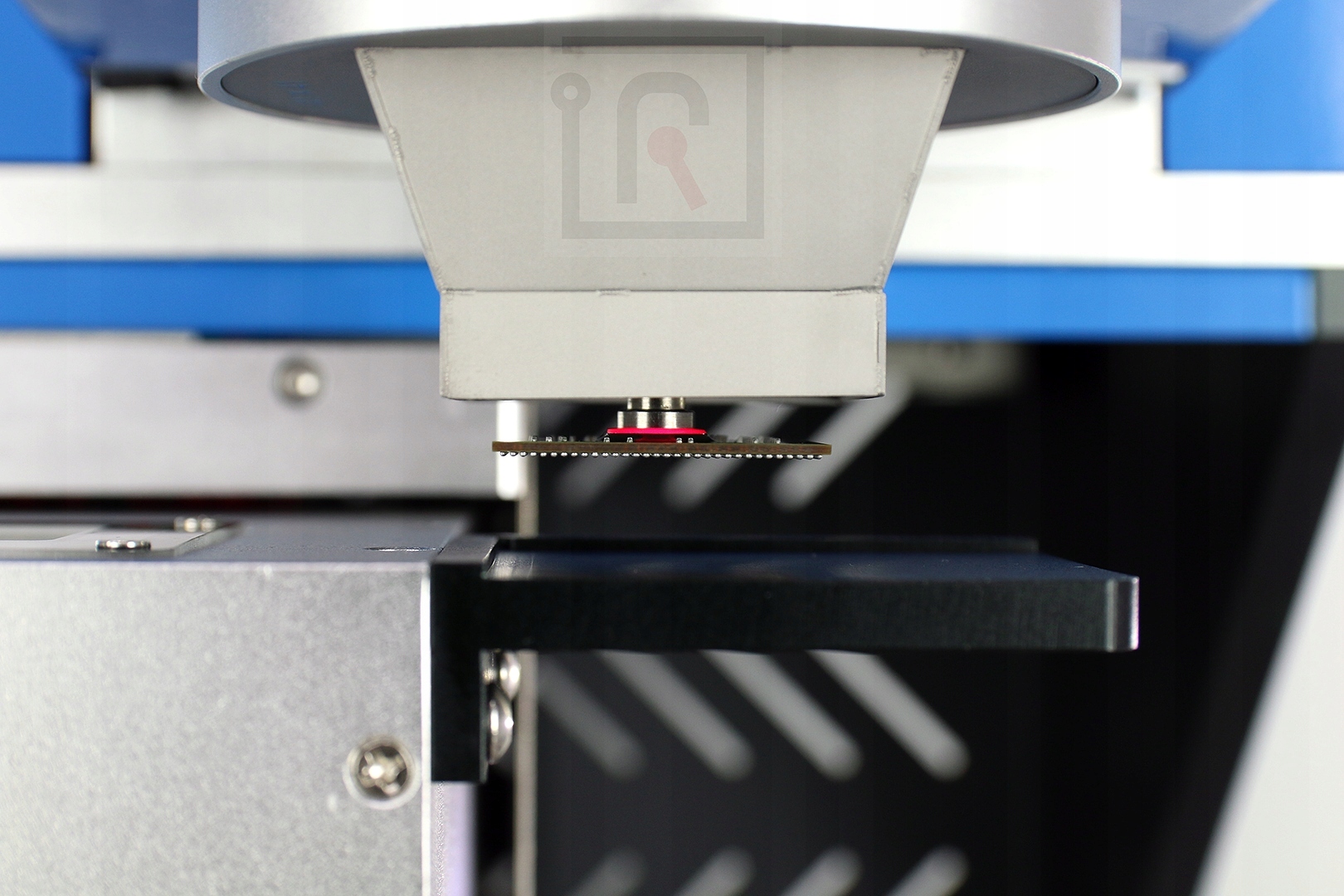

- Центральний лазерний індикатор вбудований у вакуумний захват, призначений для центрівних систем відносно верхньої та нижньої зони гарячого повітря та кварцового нагрівача
- світлодіодне освітлення ,
- аварійний перемикач,
- 4 гнізда для зовнішніх датчиків температури Тип K,
- Можливість верхньої та нижньої світлодіодної підсвічування розділеної системи зору незалежно від системи та друкованої плати
- USB -порт на відкритому повітрі для оновлення програмного забезпечення, експорту та імпорту даних та профілів.
Станція має декларації та позначення відповідності.
Технічні дані:
- Загальна потужність: 6800w
- Сила верхнього нагрівального елемента Hotair: 1200w
- Сила нижнього нагрівального елемента Hotair: 1200w
- Загальна потужність нагрівача нижнього кварцового: 4200w
- Напруга потужності: AC 230V/230V 50/60 Гц живлення 3x2,5 мм2)
- Датчики температури: k (термопари) датчики з точністю +/- 1c
- хв. Розмір друкованих плат: 10х10 мм
- Макс. Розмір друкованих плат: 500x450mm
- Розмір нижнього кварцового нагрівача IR: 415x355mm
- Максимальна вага позиційної системи: 500 г
- Розмір підтримуваних систем: 0.3x0.6mm - 80x80mm
- Оптичне збільшення: 2-30x
- Точність позиціонування: 0,01-0.02 мм
- Товщина підтримуваних ламінатів друкованої плати: 0,5-8 мм
- Розміри станції з РК -дисплеєм: 960 (висота) x 900 (глибина) x 700 мм (ширина)
- Контроль: барвистий сенсорний екран 7 "HD HMI + PLC Контролер
- Гіпертонія: запобіжник з характеристиками С32.
- Чиста вага: 100 кг
- письмова гарантія: 24 місяці від дверей до дверей (також для нагрівальних елементів)

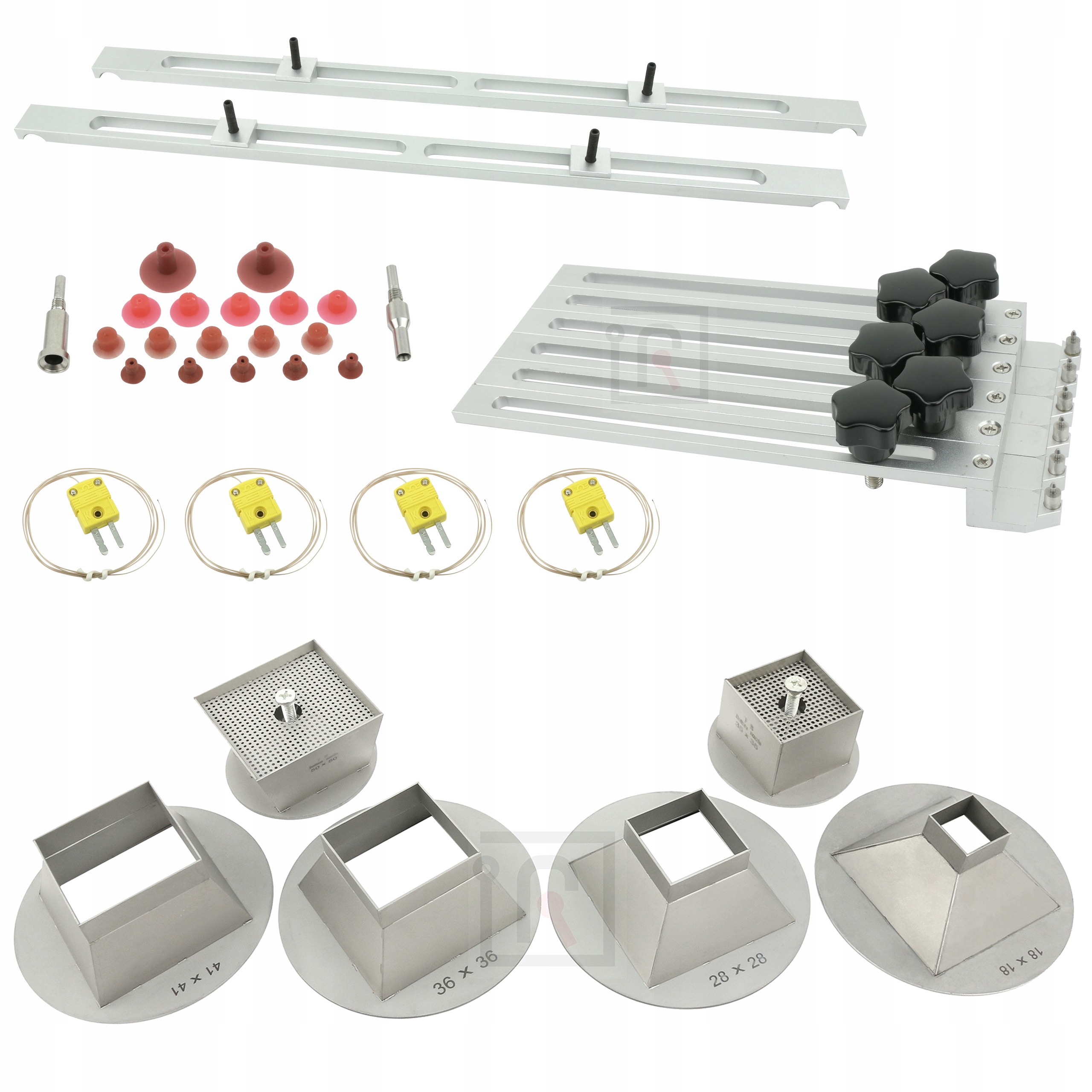

комплект включає:
