* Статор Metabo 230 В для кутової шліфувальної машини W 750-100 03603010

б/у оригінал

( поле )

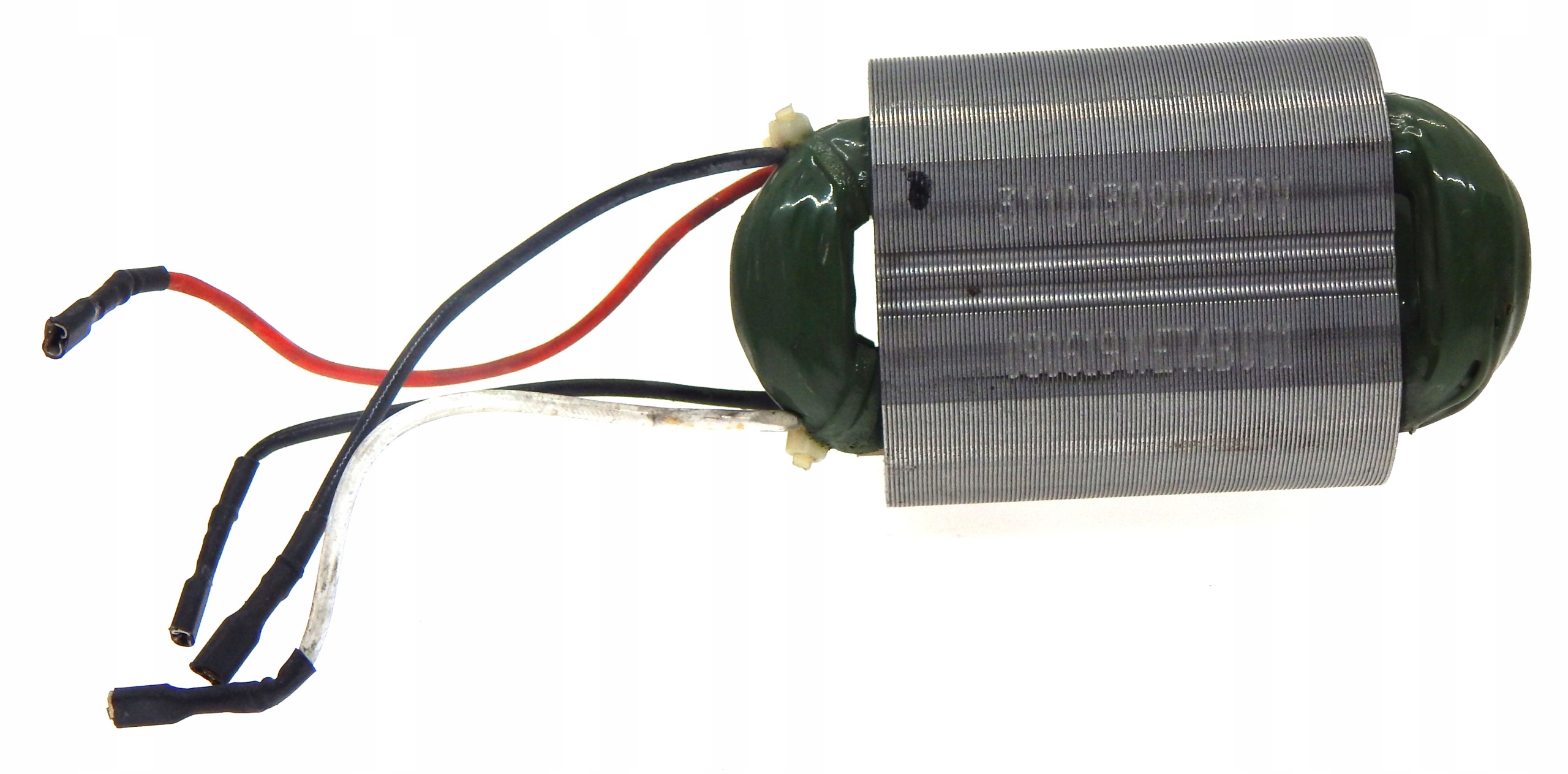

приклад фото б/у статора 311013090

• Виробник: Metabo
• Код виробника: 311013090
• Позиція на схемі: № 25 - W 750-100 (03603010)

Застосування:

кутова шліфувальна машина:

• W 750-100 (03603010)
• W 750-100 (03603190)
• W 750-100 (03603310)
• W 750-115 (03604000)
• W 750-115 ( 03604010)
• W 750-115 (03604380)
• W 750-125 (03605000)
• W 750-125 (03605010)
• W 750-125 (03605310)

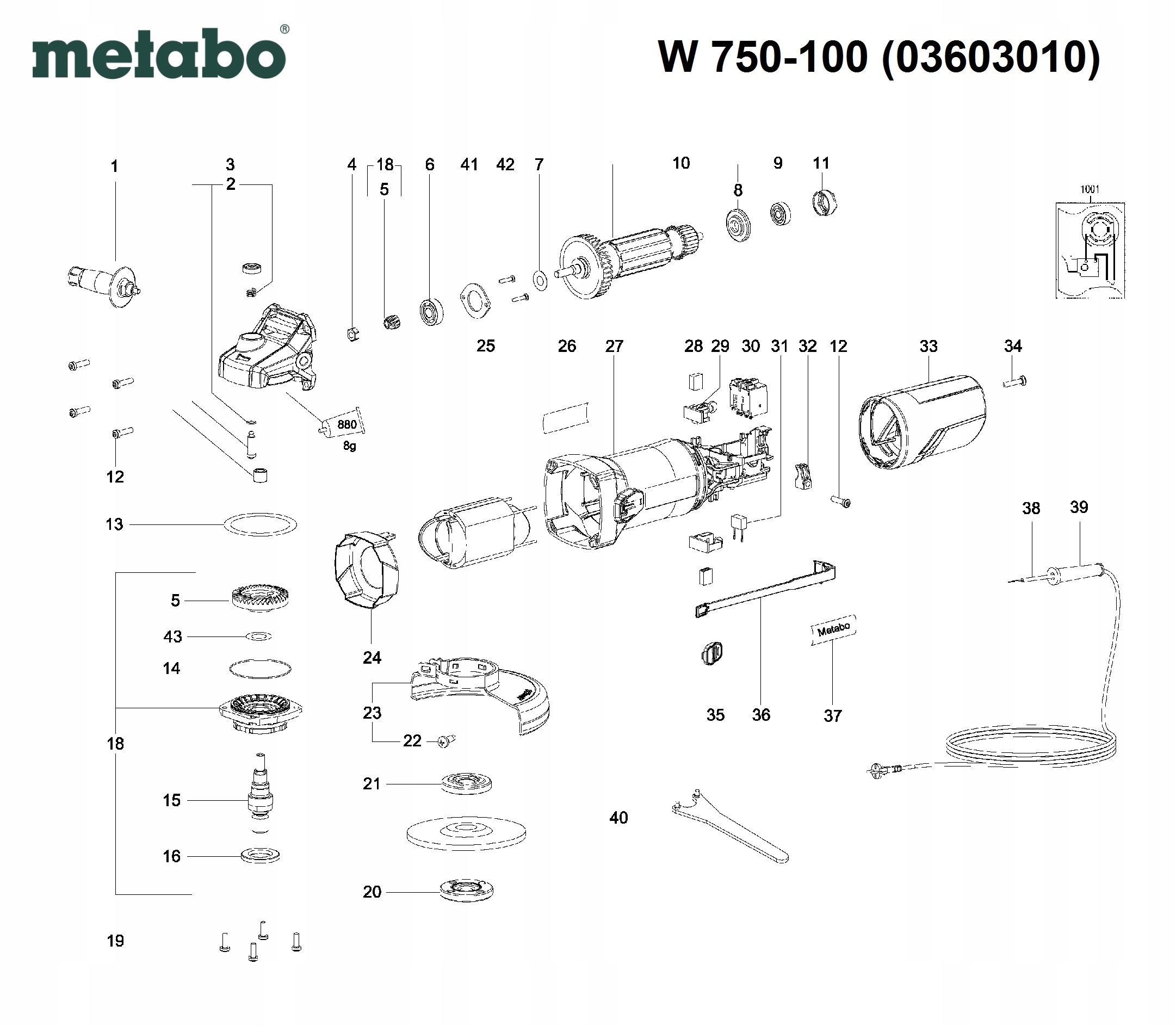

Перелік деталей для W 750-100 (03603010)

місце на схемі, кількість, каталожний номер пристрою, опис:

1; 1; 314000540 НАБІР РУЧОК

2; 1; 316040610 БЛОКУВАННЯ ШПИНДЕЛЯ

3; 1; 316098360 КОРПУС ПЕРЕДАЧІ Compl.

4; 1; 141130100 ГАЙКА 6 - КУТОВА

5; 1; 316098350 ПЕРЕДАЧА ПЕРЕДАЧА

6; 1; 143116020 ПІДШИПНИК, 8X 22X 7

7; 1; 339007940 ШАЙБА

8; 1; 343392740 ШАЙБА

9; 1; 143115870 ПІДШИПНИК 6X19X 6

10; 1; 310013010 КОМПЛЕКС КРИЛЬЧАТКОВОГО КОЛЕСА,230В

11; 1; 344095260 ВТУЛКА ГУМОВА

12; 5; 141116020 МЕТАЛЕВИЙ ГВИНТ ЛІНЗИ

13; 1; 339060160 ПРОДАВКА

14; 1; 344097550 О - кільце 48 x 1

15; 1; 341166750 ШПИНДЕЛЬ, M10

16; 1; 339007790 ШАЙБА

18; 1; 316098340 COLLAR Set

19; 4; 141120070 ГВИНТ

20; 1; 341102050 ГАЙКА

21; 1; 341031890 НАПИСНИЙ МУШТ

22; 1; 141124060 ГВИНТ

23; 1; 339209550 Набір КРИШОК Ø100

24; 1; 339151280 ШАЙБА

25; 1; 311013090 СТАТОР,230В

26; 1; 338071680 ТАБЛИЧКА

27; 1; 315013970 КОРПУС ДВИГУНА

28; 1; 316098370 ЩІТКА Compl.

29; 1; 316098380 ТРИМАЧ ЩІТОК Набір

30; 1; 343408260 ПЕРЕМИКАЧ

31; 1; 343255170 КОНДЕНСАТОР

32; 1; 343362490 КАБЕЛЬНИЙ ЗАЖИМ

33; 1; 343449410 КРИШКА ДВИГУНА

34; 1; 141116800 МЕТАЛЕВИЙ ГВИНТ ОБ'ЄКТИВА

35; 1; 343412110 ПЕРЕКЛЮЧАТЕЛЬ

36; 1; 343446390 SHIFT

37; 1; 338122540 METABO SIGN

38; 1; 344499540 КАБЕЛЬ З ВИЛКОЮ CEE

39; 1; 343446380 КАБЕЛЬНА ГРУПА

40; 1; 344163930 КЛЮЧ

41; 1; 315420080 КОРПУС ПІДШИПНИКА

42; 2; 141110460 ГВИНТ

43; 1; 141156520 ШАЙБА

880; 1; 344130910 МАСТИЛО 1 G

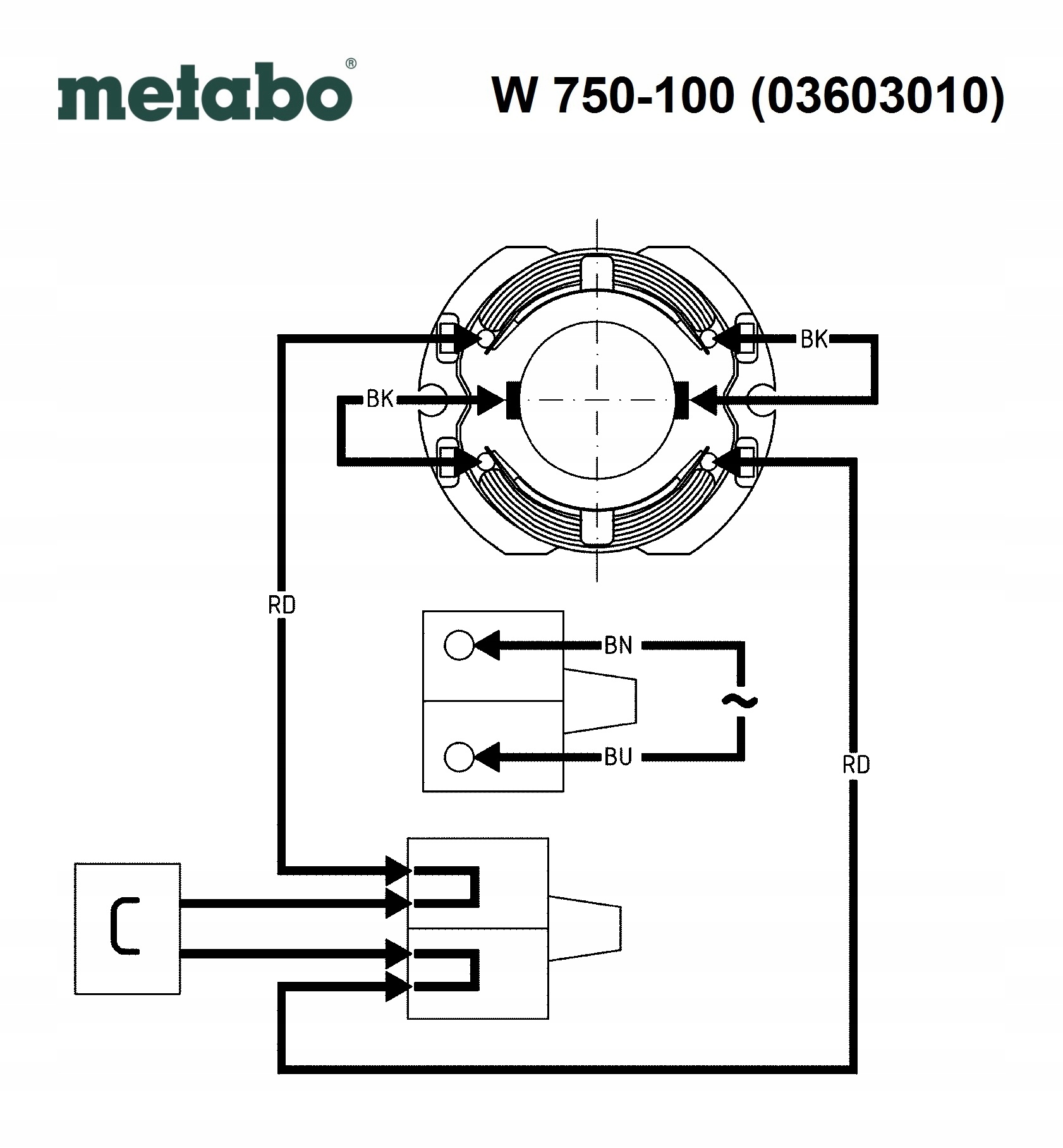

1001; 1; 338510270 СХЕМА ПІДКЛЮЧЕННЯ
