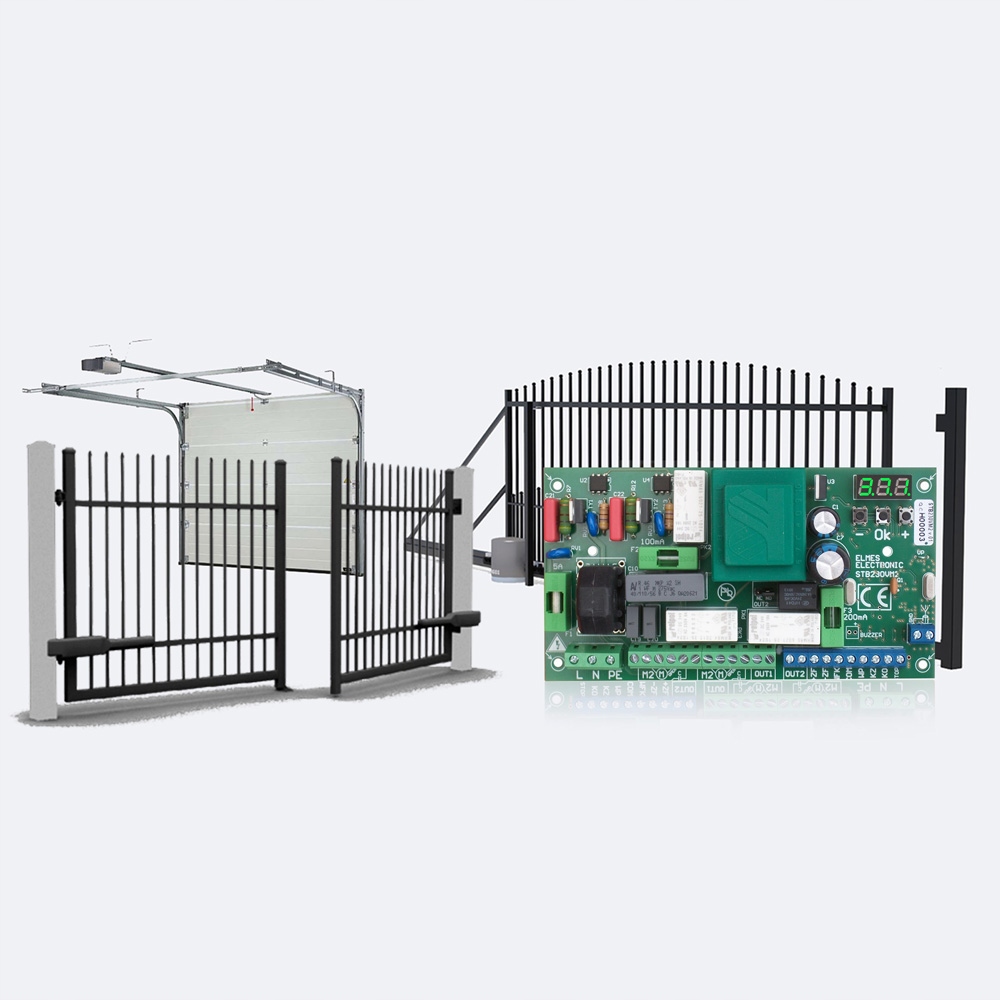

STB230VM2 Elmes

КОНТРОЛЕР ДЛЯ ОДНО-ТА ДВОСТІЛКОВИХ ВОРІТ 230VAC

З РЕГУЛЮВАННЯМ ПОТУЖНОСТІ

STB230VM2 Elmes

Пристрій призначений для автоматизації відкривання та закривання одно- або двостулкових в'їзних воріт за допомогою двигуна(ів) змінного струму 230 В, що забезпечує роботу в двох напрямках.

Він характеризується такими функціями:

·       співпраця з до 448 пультами дистанційного керування зі змінним кодом KEELOQ виробництва Elmes Elektronik;

·       незалежне регулювання сили для обох стулок воріт;

·       керування за допомогою однієї або двох кнопок на пульті дистанційного керування або одним дротовим перемикачем;

·       режими роботи: ручний, самозакривання, два режими «паркування»;

·       функція воріт (відкриття однієї стулки);

·       взаємодія з кінцевими вимикачами типу NO або NC (нормально відкритими або нормально закритими);

·       взаємодія з фотоелементом типу NC (нормально закритим);

·       автоматичне відкриття воріт після порушення фотоелемента при закриванні;

·       ЗУПИНИТЕ запобіжний вхід, який блокує рух воріт в обох напрямках;

·       вихід на попереджувальну (пульсуючу) або освітлювальну лампу;

·       додатковий релейний вихід OUT2 типу NO/NC, для керування електрозамком або керування окремою кнопкою на пульті.

Технічні дані:

· живлення: 230VAC; споживана потужність: максимум 6VA, в режимі холостого ходу (без фотоелемента): 2,5VA,

· максимальна потужність крилових двигунів: 500W + 500W;

· Вихід OUT1 на лампу: без струму, NO , гальванічно роз'єднані; навантажувальна здатність: 16A/250VAC,

час увімкнення: від 1 с до 999 с;

· вихід OUT2: тип NO або NC - перемичка, безструмовий, гальванічно розділений;

навантажувальна здатність: 1A/240VAC/30VDC; час увімкнення в моностабільному режимі: від 0,5 с до 127 с або бістабільному режимі,

· вихідна потужність фотоелемента: 24 В постійного струму, максимум 150 мА, захищена запобіжником,

· фотоелемент типу NC вхід (нормально закритий),

· вхід безпеки STOP типу NC (нормально закритий),

· входи для кінцевих вимикачів типу NC (нормально закритий) або NO (нормально відкритий),

p>

· Час роботи двигуна: від 1 с до 255 с, загальний для закриття та відкриття,

· Час ПАУЗИ: від 1 с до 255 с,

· супергетеродинний приймач для діапазону 433 .92MHz,

· діапазон робочих температур: від -20C до +50C,

· розміри (д/ш/в): 165 /90/45 мм.

· відстань 4 монтажних отворів ø=3 мм: 153 x 75 мм.

Пульти дистанційного керування, сумісні з STB230VM2 Elmes Controller:

UMB100HT,

DWB100HT,

CH4HT,

U2T,

U2TK,

U4T.
