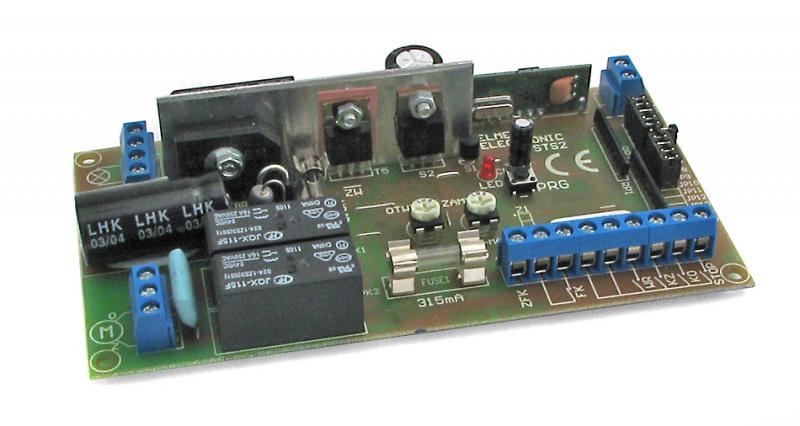

Контролер відкатних воріт 24 В з функцією плавної зупинки STB24VM1-het Elmes

Пристрій призначений для керування двигуном 24VDC (STB24VM1), в якому напрямок руху змінюється зміною полярності живлення. Він має такі функції:

• технологія змінного коду KEELOQ®, що забезпечує високий рівень безпеки;
• супергетеродинний радіоприймач;
• керування дистанційним пультом керування або настінний перемикач у циклі: відкриття-стоп-закриття-стоп ... тощо;
• співпраця з усіма пультами дистанційного керування в діапазоні 433,92 МГц виробництва Elmes Elektronik;
• віддалена пам'ять: 112;
• уповільнення двигуна під час зупинки - захищає привод від механічних перевантажень і збільшує довговічність приводу;
• зняття напруги, що виникає в приводі після закриття ворота шляхом надання короткого імпульсу відкриття;
• захист від перевантаження (перевантаження по струму), встановлений незалежно для кожного напрямку;
• самозакриття після запрограмованого часу ПАУЗИ;
• можливість блокування самозакриття за допомогою пульта;
• робота в режимі паркування - пульт тільки відкриває, він не зупиняє ворота та не закриває їх;
• працює з NO (нормально відкритий) або NC (нормально закритий) кінцеві вимикачі;
• вихід для сигнальної лампи (блимає) або освітлення;
• співпраця з NC фотоелементом (нормально закритий). Спрацьовування фотоелемента під час закриття воріт викликає їх відкриття, а під час ПАУЗИ - зупиняє відлік часу. Після відпускання фотоелемента:
• ПАУЗА відраховується з початку або
• ПАУЗА скорочується - через 5 с ворота закриються;
• додаткові функції, що підвищують безпеку використовуйте:
• li>
• вхід СТОП для підключення додаткових пристроїв безпеки,
• автоматичне закриття воріт із передуванням трисекундним миганням лампи;
• запрограмований час роботи двигуна - захист при пошкодженні кінцевих вимикачів.

СПЕЦИФІКАЦІЇ:

• супергетеродинний радіоприймач 433,92 МГц
• живлення: 24 В змінного струму (STB24VM1),
• споживання струму (без підключеного фотоелемента та вимкненого двигуна): макс.: 100 мА,
• 6.3 Захист двигуна
• максимальна потужність лампи 40 Вт,
• вихідна потужність фотоелемента: 24 В постійного струму (STB24VM1), макс. 240 мА,
• чутливість захисту від геоперевантаження: 2..7,5 A (3.5..10A - STB12VM1),
• час роботи двигуна 1с .. 60 хв.
• ПАУЗА або час освітлення лампи після зупинки 1 .. 255 с.
• віддалена пам'ять - 112
• робоча температура від -20C до +40C.
