ORNO Вбудований датчик руху 3x датчик OR-CR-222

• Код продукту: 661631
• Код EAN: 5901752483033

Датчик призначений для установки в підвісні стелі, використовується для керування освітленням або іншими електричними пристроями. Потрійна система датчиків руху з датчиками, розташованими під спеціальним кутом, забезпечує контроль за всією територією. Пристрій підходить для використання у великих приміщеннях, наприклад, складах, залах очікування. Потенціометри для регулювання: часу освітлення та чутливості до інтенсивності світла. Датчик працює зі світлодіодним освітленням.

✅ ЗАГАЛЬНА ІНФОРМАЦІЯ

При виборі місця установки враховуйте наступні критерії:

• кут охоплення датчика,
• датчик повинен бути встановлений у відповідному місці на висоті 2,2м-4м,
• не рекомендується встановлювати пристрій поблизу радіаторів опалення , вентилятори та інші об’єкти, де можуть відбуватися різкі перепади температури,
• не рекомендується встановлювати в місцях, де сонячне світло може потрапляти прямо на датчик руху,
• не можна рекомендується встановлювати поблизу об’єктів, які можуть рухатися під дією вітру: штори, високі рослини тощо.
• не рекомендується встановлювати в місцях, де можна помітити рух тварин,
• переконайтеся, що кабелі живлення мають відповідний захист від струму, який відключає живлення у разі перевантаження,
• якщо різниця температур між рухомим об’єктом і навколишнім середовищем невелика (наприклад, влітку), датчик може реагує пізніше, і його діапазон виявлення руху буде зменшено,
• не встановлюйте поблизу сильних джерел електромагнітних перешкод,
• забруднення оптики датчика зменшує діапазон і чутливість виявлення руху

✅ ВСТАНОВЛЕННЯ

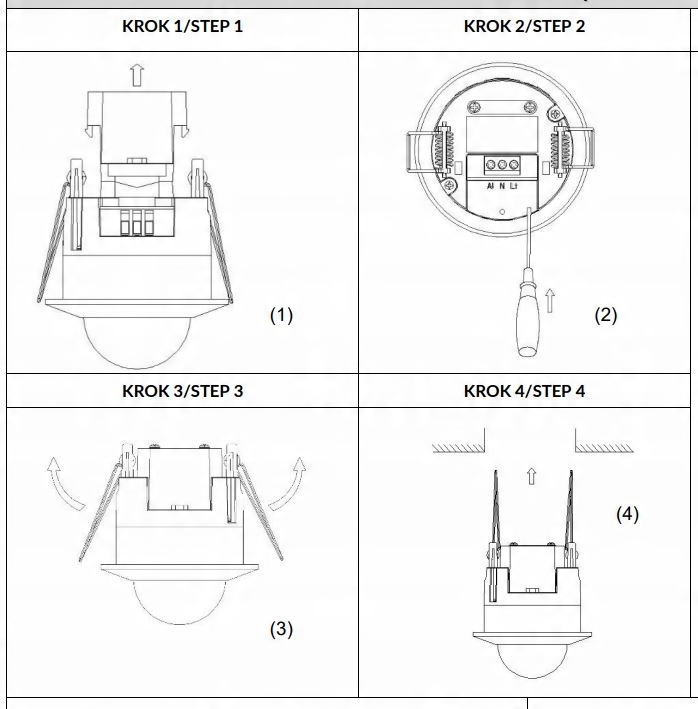

1. Вимкніть живлення.

2. Перевірте відсутність напруги в кабелях живлення за допомогою відповідного пристрою.

3. Зніміть прозору вінілову кришку знизу датчика.

4. Відкрутіть гвинти в клемній колодці.

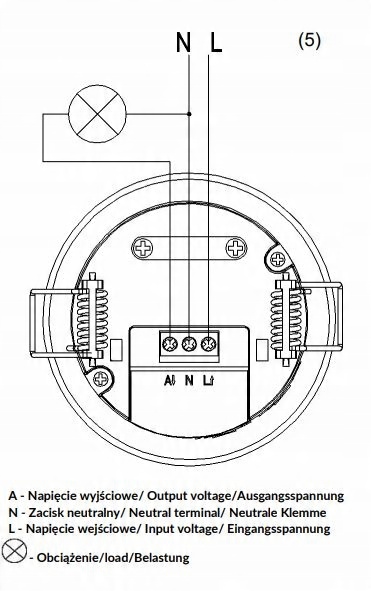

5. Підключіть дроти до клем відповідно до схеми підключення.

6. Затягніть гвинти клемної колодки.

7. Замініть прозору пластикову кришку.

8. Складіть металеві пружини датчика вертикально, доки вони не будуть розташовані паралельно корпусу датчика, потім вставте датчик у підготовлений отвір у монтажній поверхні або коробці. Отвір повинен

відповідати розміру датчика. Відпускання пружин закріпить датчик на місці.

9. Увімкніть ланцюг живлення.

10.Налаштуйте робочі параметри та перевірте датчик

✅ ТЕСТ

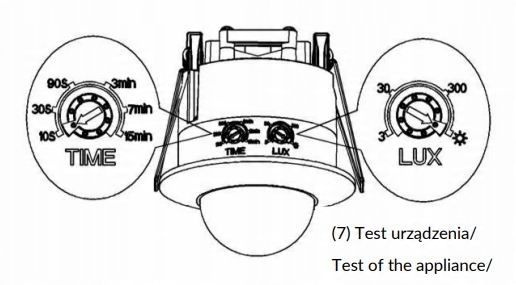

Датчик оснащений двома ручками:

TIME – дозволяє визначити час, протягом якого пристрій працюватиме після датчик активований.

LUX – дозволяє встановити рівень інтенсивності освітлення, при якому датчик зможе активувати підключений до нього пристрій, це захищає від небажаного включення освітлення вдень.

• Поверніть ручку TIME у напрямку, протилежному руху, за годинниковою стрілкою до мінімуму (10 с), а ручку LUX за годинниковою стрілкою до максимуму.
• Увімкніть живлення. Датчик і підключене до нього освітлення спочатку не знайдуть сигнал. Приблизно через 30 секунд датчик може почати працювати. Якщо датчик виявляє сигнал, освітлення вмикається.

Якщо сигнал припиняється, приймач має припинити роботу протягом 10 секунд. ± 3 сек. і освітлення вимкнеться.

• Поверніть ручку LUX проти годинникової стрілки на мінімум (3). Якщо інтенсивність навколишнього освітлення перевищує 3 LUX, датчик перестане працювати, і освітлення також перестане працювати.

Якщо інтенсивність навколишнього освітлення менше 3 LUX (темрява), датчик почне працювати. Якщо сигналу немає, датчик повинен припинити роботу протягом 10 с ± 3 с.

Примітка: під час тестування пристрою вдень ручку LUX потрібно повернути в положення (SUN), інакше датчик не працює правильно!

✅ ДЕЯКІ ПРОБЛЕМИ ТА ШЛЯХИ ЇХ ВИРІШЕННЯ

• Не працює навантаження:

a . Перевірте підключення живлення та приймача.

b. Перевірте приймач.

c. Перевірте налаштування датчика та навколишнього освітлення.

• Погана чутливість:

a. Перевірте, чи немає перед датчиком пристроїв, які можуть заважати отриманим сигналам.

b. Перевірте температуру навколишнього середовища.

c. Перевірте, чи знаходиться виявлений об’єкт у полі виявлення

d. Перевірте висоту встановлення.

• Датчик не може автоматично вимкнути навантаження:

a. Є безперервні сигнали руху в полі виявлення.

b. Перевірте, чи затримка не встановлена ​​на найдовше значення.

c. Перевірте, чи блок живлення відповідає інструкціям.

Загальна інформація

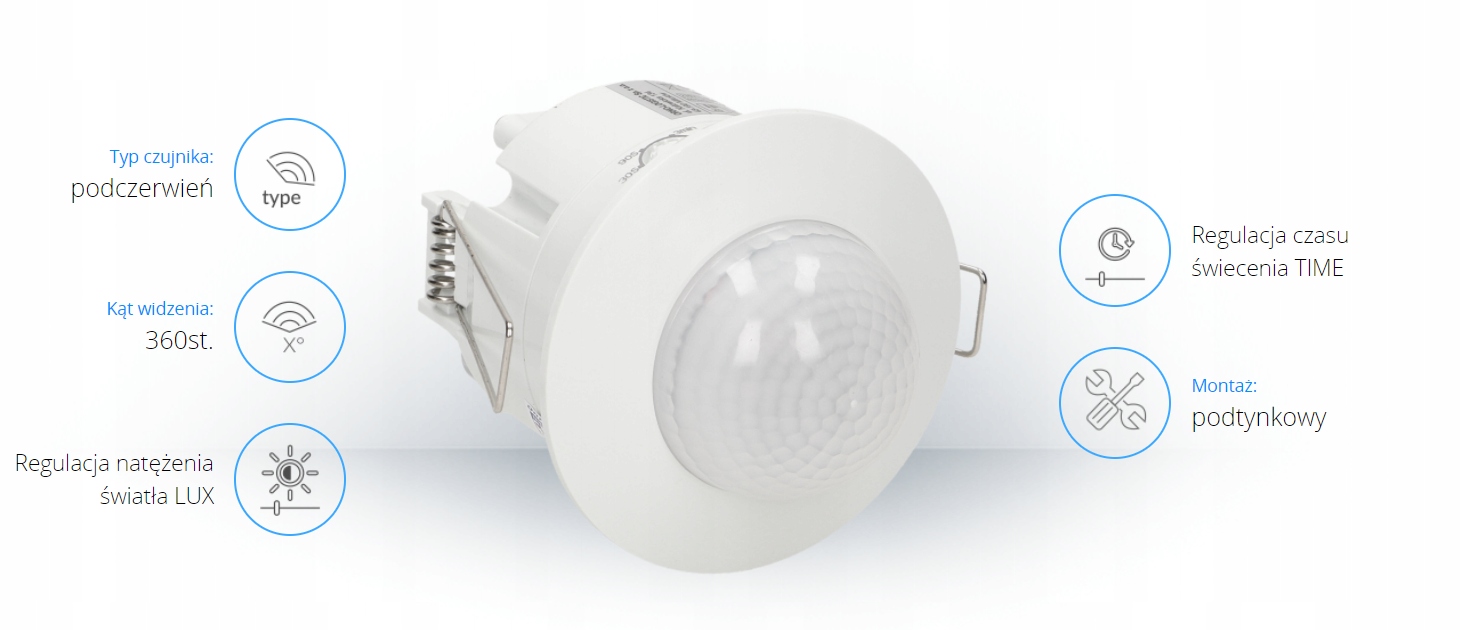

• Тип датчика: інфрачервоний
• Кут огляду: 360 градусів
• Діапазон виявлення: Ø12 м
• Напруга живлення: 230В~, 50Гц
• Макс. навантаження: 1200 Вт
• Ступінь захисту IP: IP20
• Колір: білий
• Регулювання інтенсивності світла LUX: так
• Діапазон регулювання інтенсивності світла LUX: <3—2000 люкс
• Регулювання часу освітлення ЧАС: так
• Діапазон регулювання часу: хв.: 10 сек. ± 3 с; макс.: 15 хв. ± 2 хв.
• Регулювання діапазону виявлення SENS: ні

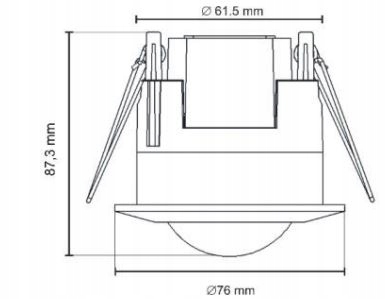

• Встановлення: прихований монтаж Розміри датчика (ширина / висота/глибина [мм]): Ø76 / 87,3
• Розміри монтажного отвору ([мм]): Ø61,5
