Баластна щогла, неінвазивна стійка № 04.202

Баластна щогла - завантажена тротуарною плиткою 50x50x7 см для встановлення супутникової антени максимальним діаметром 125 см.

Увага! тротуарна плитка в комплект не входить

- щогла з труби 60 х 2,9 мм висотою 1,5 м

- кількість тротуарної плитки 8 шт.

- вага 1 шт дошки 35 кг.

- навантаження на 1 м2 235 кг

- регулювання щогли в одному напрямку +/- 5°

- вага 44 кг.

- площа основи щогли 110 х 110 см

- виріб для самостійного збирання, відправлення складається з двох упаковок

Конструкцію можна використовувати як баластну щоглу, навантажену бетонними плитами, або пригвинчену до відповідної міцної поверхні.

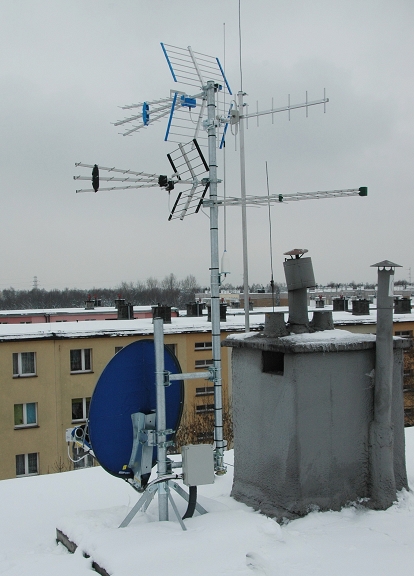

Призначення: баластну щоглу призначено для встановлення супутникових антен із максимальним діаметром дзеркала 125 см та ефірні телевізійні антени та телекомунікаційні антени на плоских дахах.

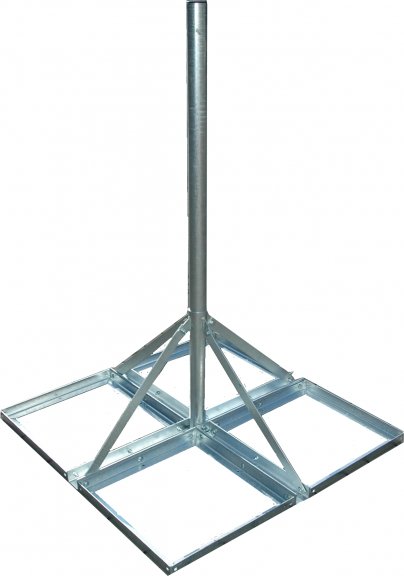

Опис конструкції: Щогла виготовлена ​​із сталевих елементів гарячого оцинкування, зокрема основа з профілю 70x50 U, кутників 40x40x4 та щогла з труби 60,2 х 3,0 мм висотою 1500 мм.

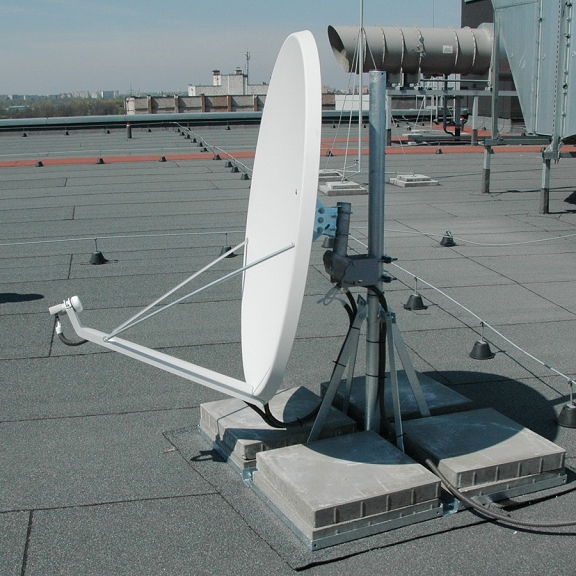

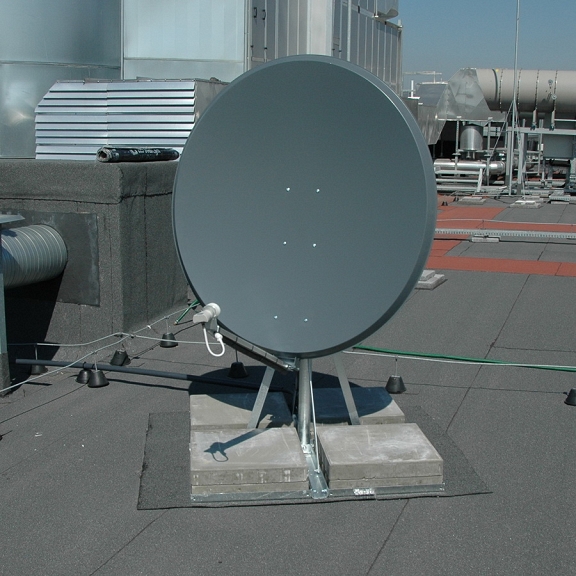

Конструкція щогли: баластна щогла може використовуватися на плоскому даху з максимальним ухилом поверхні до 5°. для монтажу щогли необхідно додатково закріпити шаром руберойду, напр. На щоглу необхідно навантажити вісім бетонних плит 50х50х7 см

масою 35 кг. кожен . Загальне навантаження - 280 кг, на м² 235 кг Супутникова антена повинна бути встановлена ​​якомога нижче!

Міцність конструкції: Під час випробувань на міцність конструкції на зміну положення, створюючи тиск на супутникову тарілку антена подібна до сили вітру понад 30 м/с, вона не спричинила жодних змін, але більший тиск спричинив деформацію антени супутникової антени і, як наслідок, різке падіння тиску на всю конструкцію
