Програматор і налагоджувач STLINK-V3MINIE STM32

Програматор і налагоджувач STLINK-V3MINIE STM32

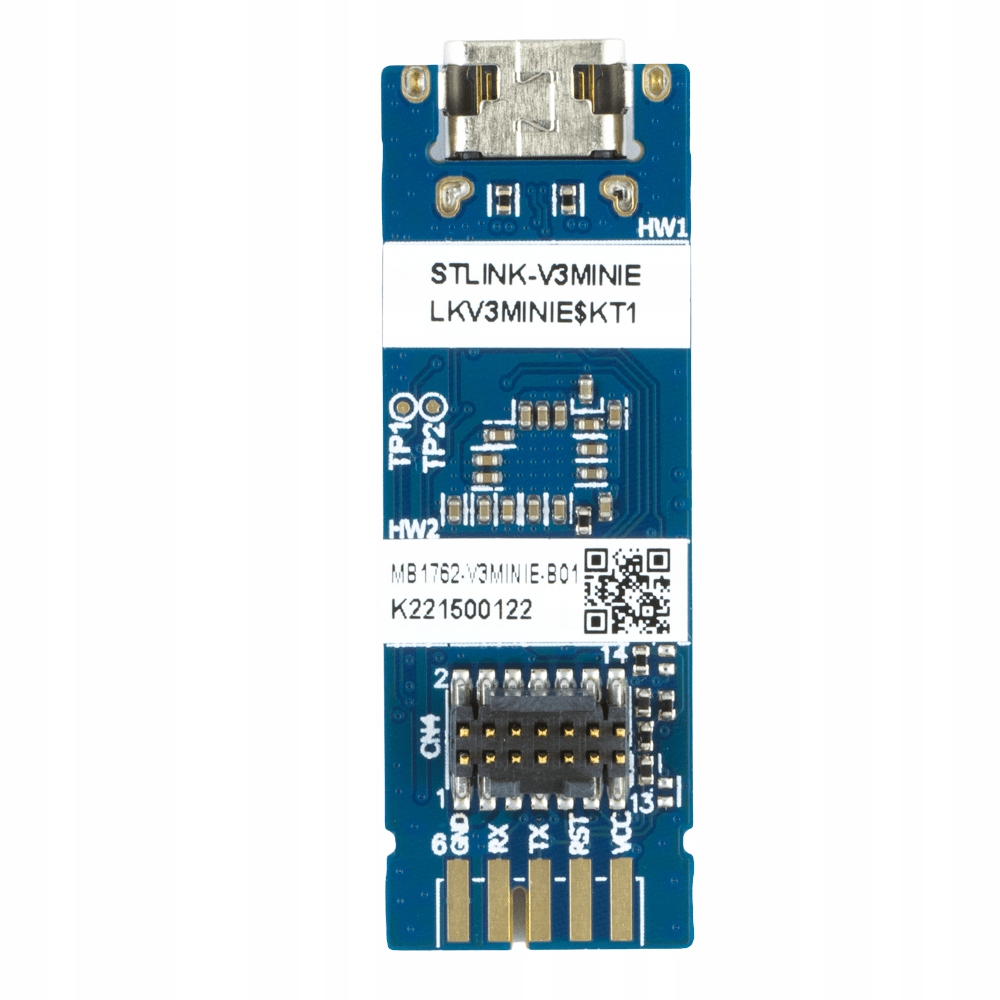

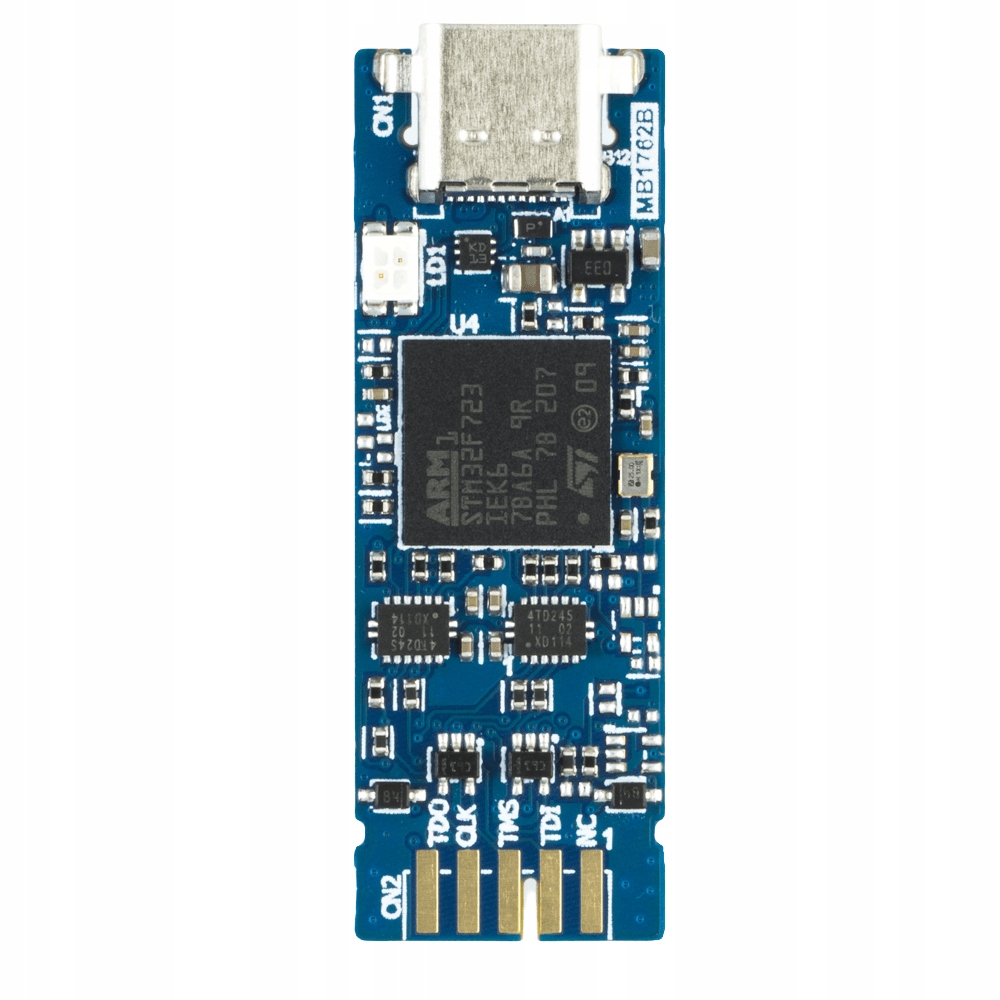

Програматор STLINK-V3MINIE від ST Microelectronics. Це окремий програматор, який використовується для програмування мікроконтролерів STM32 і для їх налагодження.

Модуль для зв'язку з мікроконтролерами STM32 використовує два інтерфейси: JTAG і SWD. Ці інтерфейси дозволяють як системне програмування, так і налагодження програм у будь-якому мікроконтролері STM32.

Програматор також підтримує віртуальний COM-порт. Контакти TX і RX інтерфейсу UART розташовані на роз'ємі програматора. Тому програматор STLINK-V3MINIE можна використовувати як перетворювач USB-UART для ПК.

Програматор підключається до комп'ютера через інтерфейс USB 2.0. Модуль оснащений роз'ємом USB-C.

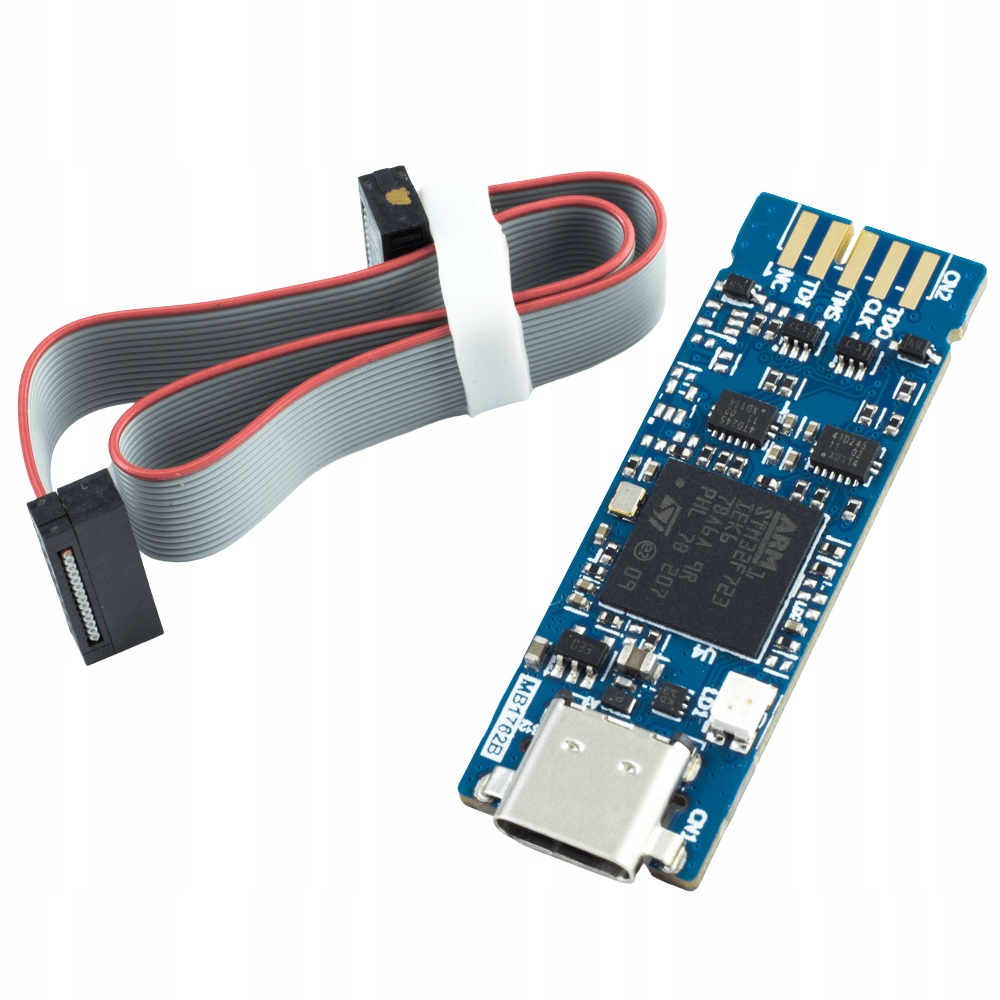

Набір включає:

• STLINK-V3MINIE - головний модуль програматора та налагоджувача
• З'єднувальна стрічка STDC14 1,27 мм< /li>

  Специфікація програматора STLINK-V3MINIE:

  • Програмування та налагодженнячіпів STM32
  • Мініатюрний розмір 15 x 42 мм
  • Живлення через роз'єм USB-C
  • Сумісність із USB 2.0
  • Оновлення мікропрограми програматора через USB
  • Системи програмування за допомогою методу перетягування. Програматор встановлюється в системі як пам'ять.
  • Двоколірний зв'язок діод
  • Швидкість зв'язку JTAG до 21 МГц
  • інтерфейс SWD (Serial Wire Debug)
  • Підтримка SWV (Serial Wire Viewer) до 24 МГц
  • Підтримка віртуального COM-порту до 15 Мбіт/с
  • Діапазон живлення запрограмованої системи від 1,64 В до 3,3 В
  • роз’єм налагоджувача STDC14 1,27 мм (кабель у комплекті)
  • Паяльні майданчики 2,0 мм для з’єднань між платами (BTB)
  • Працює з такими системами: Windows 10, 64-бітна Linux, macOS
