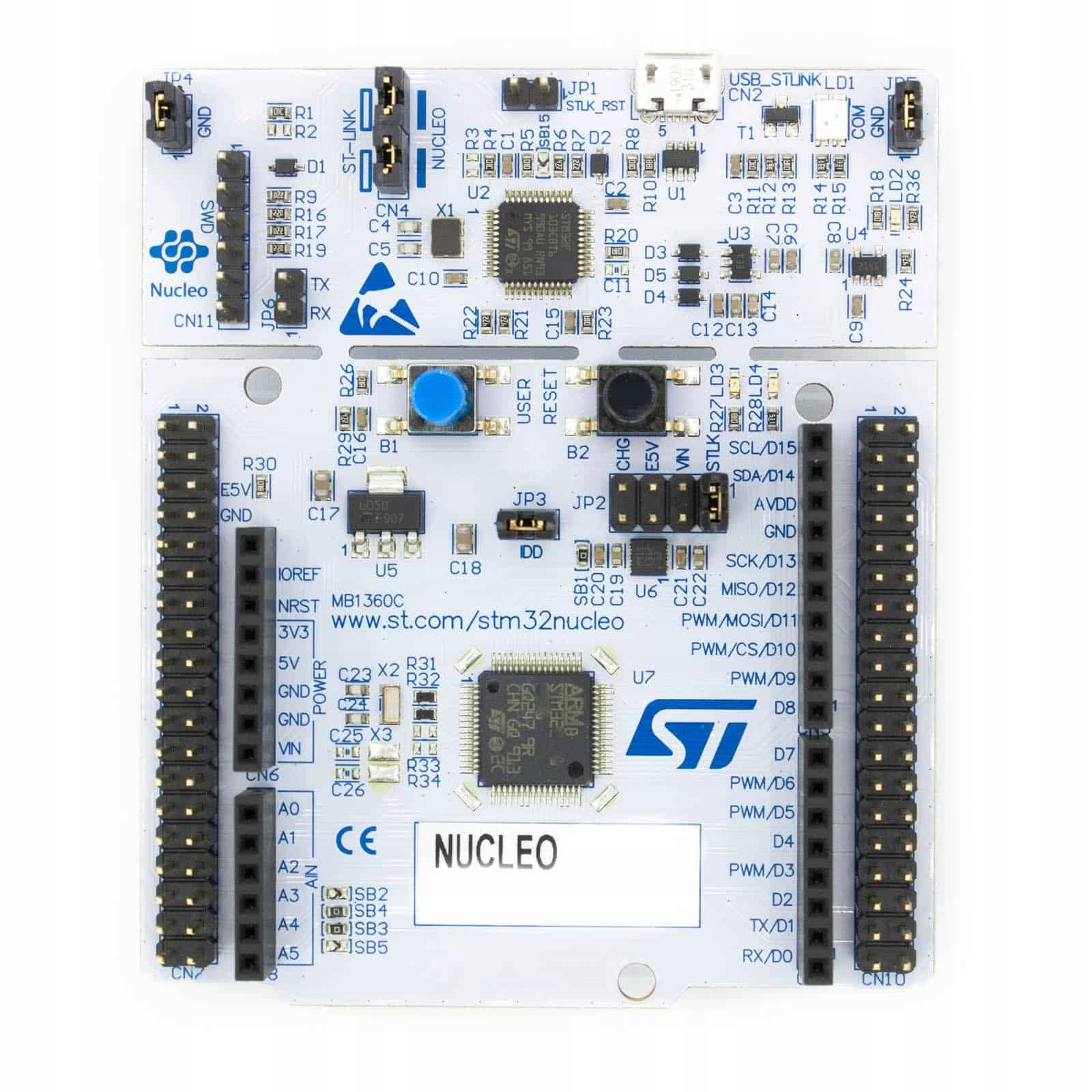

STM32 NUCLEO-G0B1RE STM32G0B1RET6 ARM Cortex-M0+

⭐️ STM32 NUCLEO-64

Це найпопулярніша серія оціночних плат від ST Microelectronics з мікроконтролерами STM32. Системи, розміщені на платі, знаходяться в 64-контактних корпусах.

Кожна плата Nucleo-64 має вбудований програматор і відладчик в одному, тобто ST-Link. Програматор має останню версію з позначкоюST-Link/V3. Використовувати програматор Nucleo «зовні» також можна, видаливши дві перемички.

⭐️ ЗВ'ЯЗОК ТА З'ЄДНАННЯ

Плати Nucleo-64 мають два типи роз’ємів. Один сумісний з Arduino Uno та ST Morpho.

ST Microelectronics надає масу прикладів і бібліотек. Крім того, ці плати працюють з ARM mbed.

☝️ Для зв’язку з платою вам знадобиться кабель micro USB.

⭐️ СПЕЦИФІКАЦІЯ ПЛАТИ STM32 Nucleo-64

• Мікроконтролер STM32G0B1RET6
• Ядро: ARM Cortex®-M0+
• Максимальна тактова частота: 64 МГц
• Флеш-пам’ять: 512 КБ
• >
• Пам'ять SRAM: 144 КБ
• DMA: 12 каналів
• Інтерфейси GPIO: 60 3 x I²C 3 x SPI 2 x I²S 2 x CAN (FDCAN) 6 x UART/USART 2 x LPUART 1 x USB 2.0 FS (без кристалів) 1 x HDMI-CEC
• Аналогові інтерфейси: 1 x ADC 12 bit2 x DAC 12 bit3 x Ultra Low-Power Comparators
• Таймери 1 x 32 bit (4 канали) 2 x 16 bit (4 канали) 1 x 16 bit (2 канали) 3 x 16 bit (1 канал) 2 x 16 bit Базовий 2 x 16 bit Low-Power 1 x RTC 1 x SysTick 2 x Watchdog
• Контролер доставки живлення USB Type-C
• CRC
• Більшість GPIO допускають 5 В
• Осцилятор RTC 32,768 кГц
• Вбудований програматор/налагоджувач ST-Link V2-1
• Роз'єм Micro USB
• Можливість працювати як окремий програматор із виходом SWD
• Живлення від мікро-USB або зовнішнього джерела живлення 5 чи 3,3 В
• Три світлодіоди
• Зв’язок через USB
• Діод користувача
• Кнопки: скидання, користувач
• Припаяні золоті контакти для контактів введення/виведення
• Плата сумісна з ARM mbed

❇️ ГАЛЕРЕЯ:
