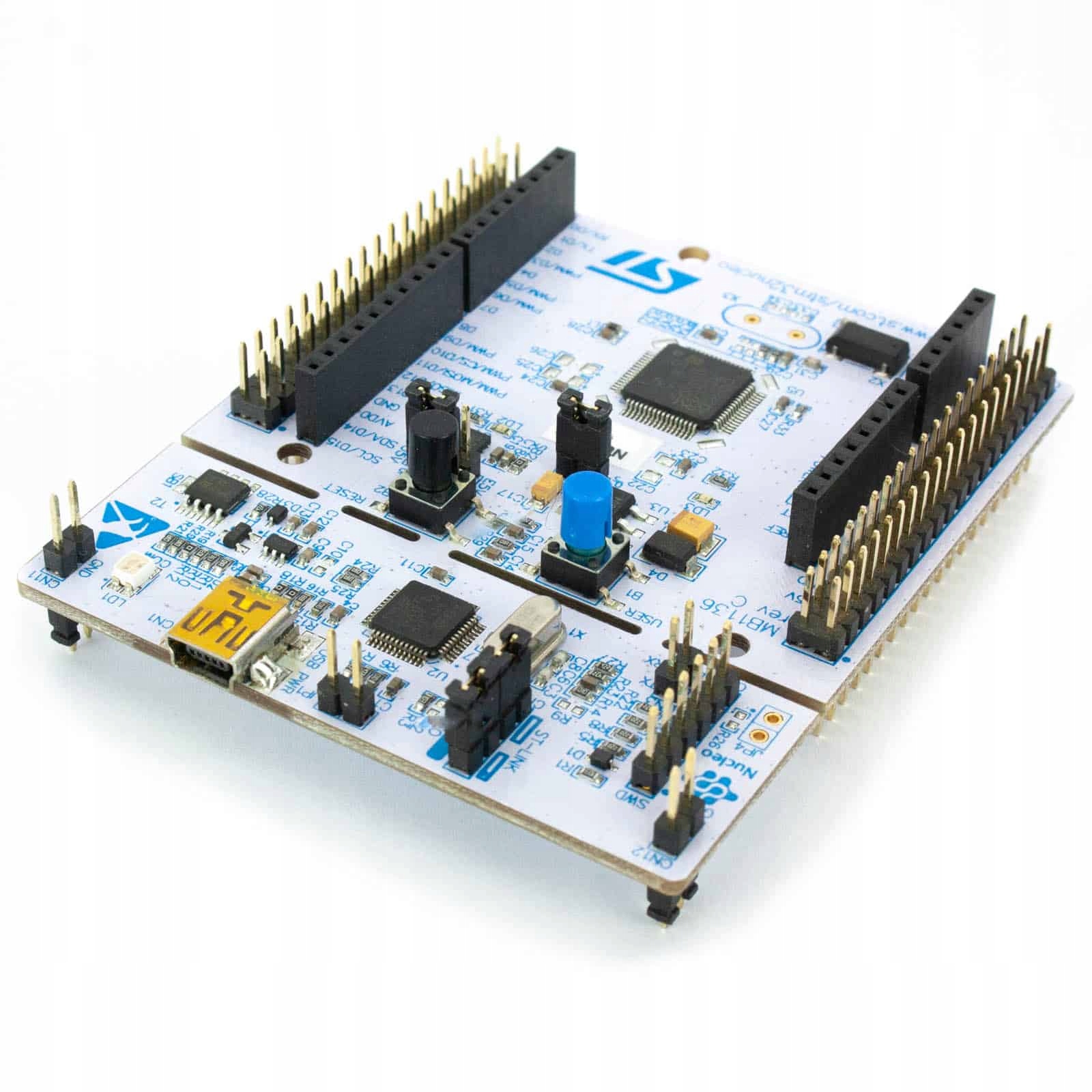

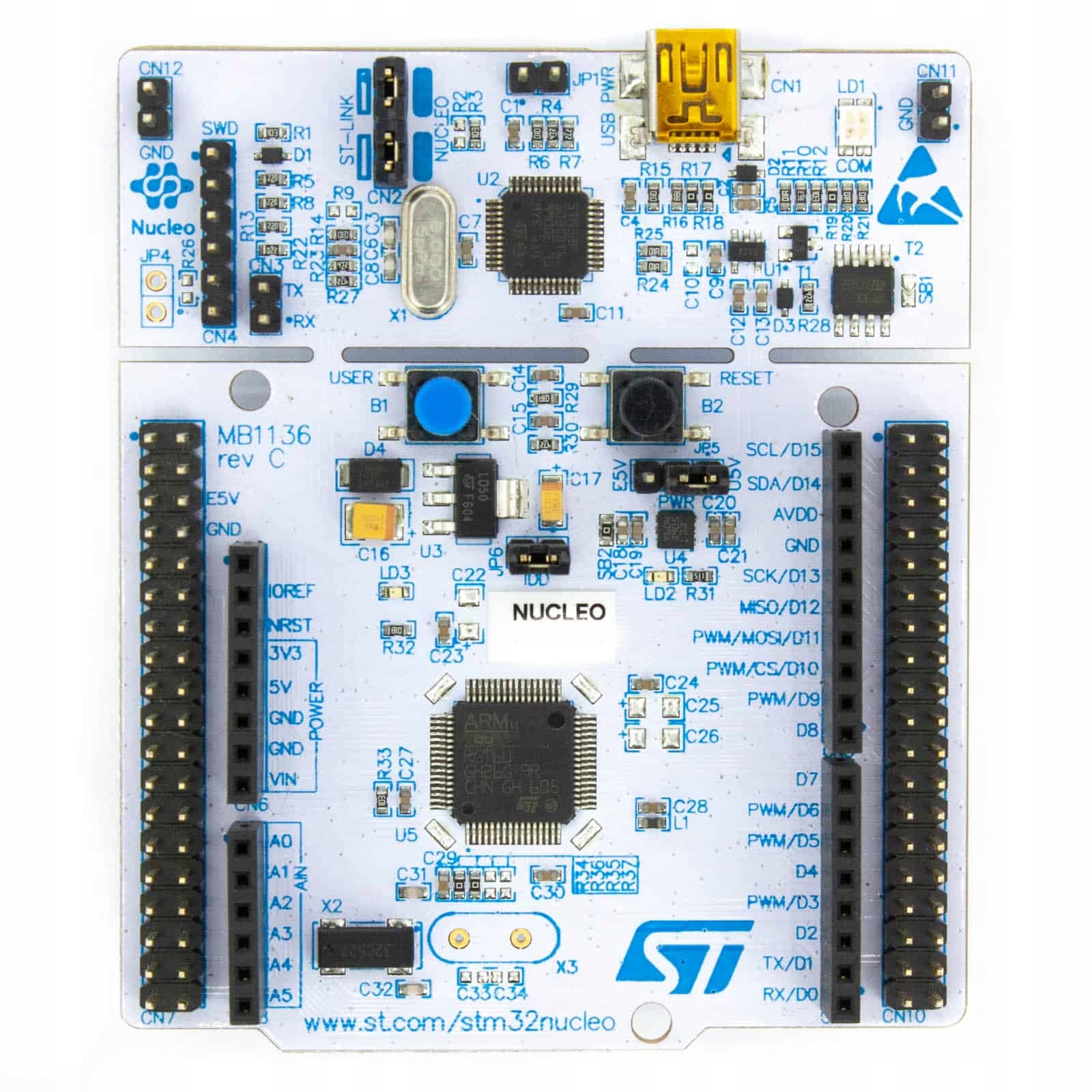

STM32 NUCLEO-L152RE STM32L152RE mbed ARM Cortex-M3

STM32 NUCLEO-L152RE STM32L152RE mbed ARM Cortex-M3

STM32 Nucleo-64 — найпопулярніша серія оціночних плат від ST Microelectronics з мікроконтролерами STM32. Системи, розміщені на платі, знаходяться в 64-контактних корпусах.

Кожна плата Nucleo-64 має вбудований програматор і відладчик в одному, тобто ST-Link. Програматор знаходиться в окремій частині плати, яку можна відламати і використовувати як окремий програматор. Використовувати програматор Nucleo «зовні» також можливо, видаливши дві перемички.

Плати Nucleo-64 мають два типи роз’ємів. Один сумісний з Arduino Uno та ST Morpho.

ST Microelectronics надає безліч прикладів і бібліотек. Крім того, ці плати працюють з ARM mbed.

Вам знадобиться міні-кабель USB для зв’язку з платою.

Специфікація плати

• Мікроконтролер STM32L152RE
• Ядро: ARM Cortex®-M3
• Максимальна тактова частота: 32 МГц
• Flash пам'ять: 512 КБ
• Пам'ять SRAM: 80 КБ
• Пам'ять EEPROM: 16 КБ
• DMA: 12 каналів
• GPIO: 51< /li>
• li>
• Інтерфейси 2 x I²C 3 x SPI 2 x I²S 5 x USART / 2 x UART 1 x USB 2.0 1 x LCD контролер 23 x ємнісні сенсорні входи
• Аналогові інтерфейси :
• 1 x АЦП 12 біт, 21 канал
• 2 x ЦАП 12 біт, 2 канали
• 2 x аналоговий компаратор
• 2 x Операційний підсилювач
• Таймери 1 x 32 bit (4 канали) 3 x 16 bit (4 канали) 1 x 16 bit (2 канали) 2 x 16 bit (1 канал) 2 x 16 bit Basic 1 x RTC 1 x SysTick 2 x Watchdog
• CRC
• Більшість GPIO допускають 5 В
• генератор RTC 32,768 кГц
• Вбудований ST-Link Програматор/дебагер V2
• Роз'єм Mini USB
• Можливість працювати як окремий програматор із SWD виходом
• Живлення
• Від mini USB
• Від зовнішнього джерела живлення 5 або 3,3 В
• Три світлодіоди
• Зв'язок USB
• Живлення
• Індикатор користувача
• Кнопки
• Скидання
• Користувач
• Припаяні золоті контакти для контактів введення/виведення
• Плата сумісний з ARM mbed
