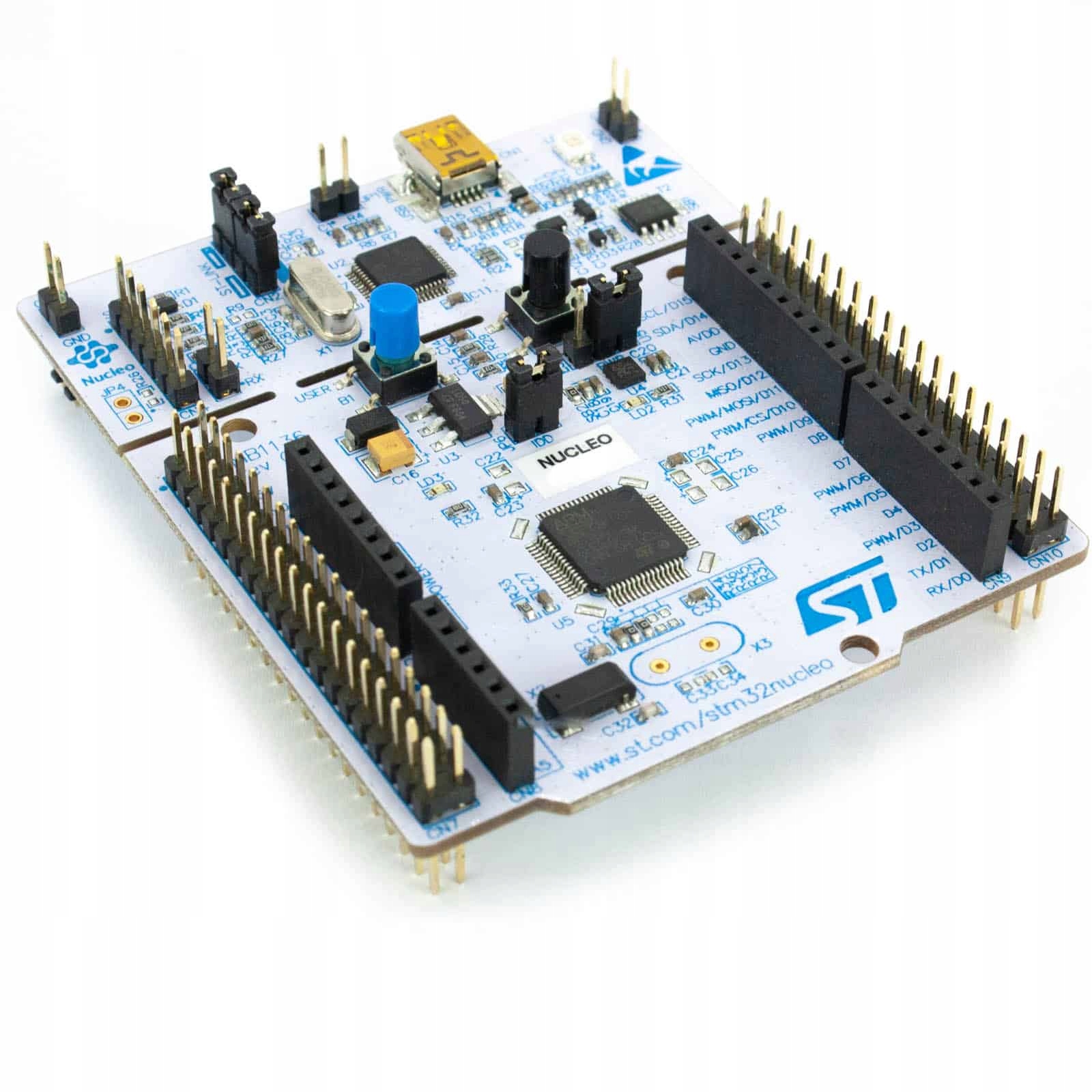

⭐️ STM32 NUCLEO-L152RE

STM32 Nucleo-64 — найпопулярніша серія оціночних плат від ST Microelectronics з мікроконтролерами STM32. Системи, розміщені на платі, знаходяться в 64-контактних корпусах. Кожна плата Nucleo-64 має вбудований програматор і відладчик в одному, тобто ST-Link. Програматор знаходиться в окремій частині плати, яку можна відламати і використовувати як окремий програматор. Використовувати програматор Nucleo «зовні» також можливо, видаливши дві перемички.

⭐️ ЗВ’ЯЗОК ТА РОЗ’ЄДНАННЯ

Плати Nucleo-64 мають два типи роз’ємів. Один сумісний із Arduino Uno та ST Morpho.ST Microelectronics надає масу прикладів і бібліотек. Крім того, ці платипрацюють з ARMmbed.

☝️ Для зв’язку з дошкою вам знадобиться міні-кабель USB.

⭐️ СПЕЦИФІКАЦІЯ ПЛАТИ

• Мікроконтролер STM32L152RE
• Ядро: ARM Cortex®-M3
• Максимальна тактова частота: 32 МГц
• Флеш-пам'ять: 512 КБ
• Пам'ять SRAM: 80 КБ
• Пам'ять EEPROM: 16 КБ
• DMA: 12 канали
• GPIO: 51
• Інтерфейси 2 x I²C 3 x SPI 2 x I²S 5 x USART/2 x UART 1 x USB 2.0 1 x РК-контролер 23 x ємнісні сенсорні входи
• li>
• Аналогові інтерфейси: 1 x АЦП 12 біт, 21 канал2 x ЦАП 12 біт, 2 канали 2 x Аналоговий компаратор 2 x Операційний підсилювач
• Таймери 1 x 32 біт (4 канали) 3 x 16 біт (4 канали) 1 x 16 біт (2 канали) 2 x 16 біт ( 1 канал) 2 x 16 bit Basic 1 x RTC 1 x SysTick 2 x Watchdog
• CRC
• Більшість GPIO допускають 5 В
• Осцилятор RTC 32,768 кГц
• Вбудований програматор/дебагер ST-Link V2< /li>
• li>
• роз'єм Mini USB
• Можливість працювати як окремий програматор з виходом SWD
• Живлення від mini USB або зовнішнього джерела Джерело живлення 5 або 3,3 В
• Три світлодіоди
• Зв'язок через USB
• Індикатор користувача
• Кнопки: скидання, користувач
• li>Паяні золоті контакти для контактів введення/виведення
• Плата, сумісна з ARM mbed
