STM32 NUCLEO-U575ZI-Q ARM Cortex-M33 TrustZone

STM32 NUCLEO-U575ZI-Q

Тепер доступна остання система від ST Microelectronics!

Мікроконтролери серії STM32U5 — це останнє покоління систем, які характеризуються надзвичайно низьким енергоспоживанням. Крім того, ядро ​​Cortex-M33 в системі адаптовано до поточних вимог пристроїв щодо безпеки додатків.

Ці системи рекомендовано використовувати в пристроях, які мають важливе значення з точки зору безпеки, як-от переносні пристрої, розумні програми, медичні пристрої, домашня автоматизація, промислові датчики.

Оціночні плати Nucleo-144

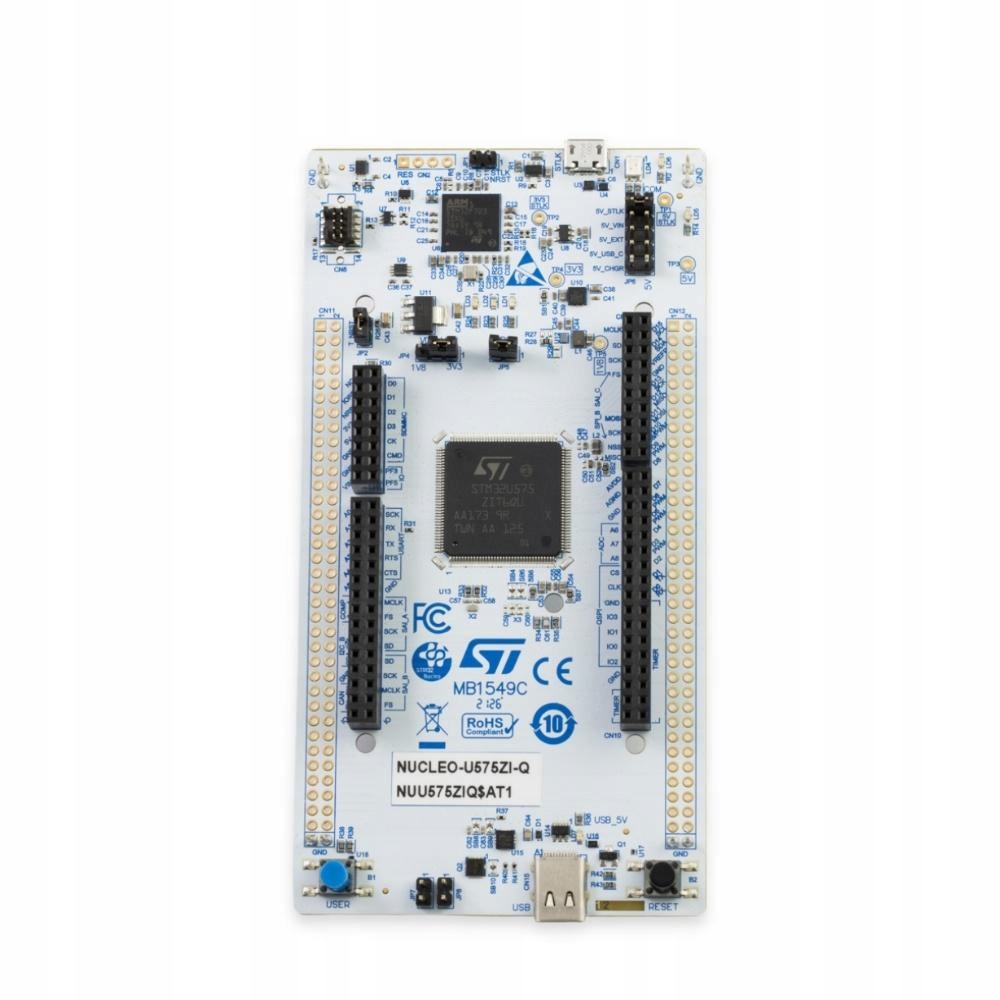

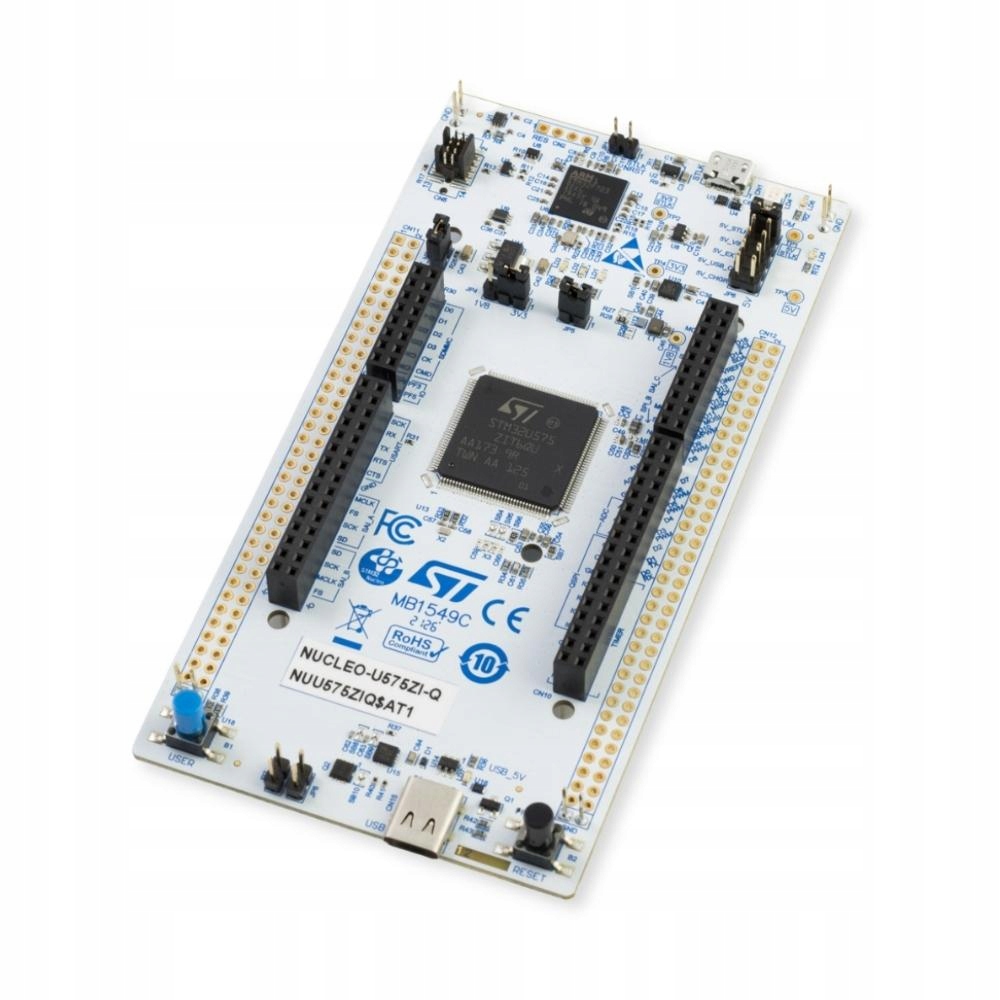

STM32 Nucleo-144 — це серія оціночних плат від ST Microelectronics із мікроконтролерами STM32 у 144-контактних корпусах. Це найбільша серія Nucleo, яка пропонує найбільше можливостей.

Кожна плата Nucleo-144 має вбудований програматор і відладчик в одному, тобто ST-Link V3. Система є невід’ємною частиною друкованої плати, але її можна використовувати із зовнішньою системою STM32.

Плати Nucleo-144 мають два типи роз’ємів:

• ST Zio – роз’єм, що розширює відомий стандарт Arduino Uno R3
• ST Morpho – забезпечує доступ до всіх портів введення/виведення мікроконтролера

ST Microelectronics надає безліч прикладів і бібліотек.

Для зв’язку з платою вам знадобиться кабель micro USB.

Специфікація плати

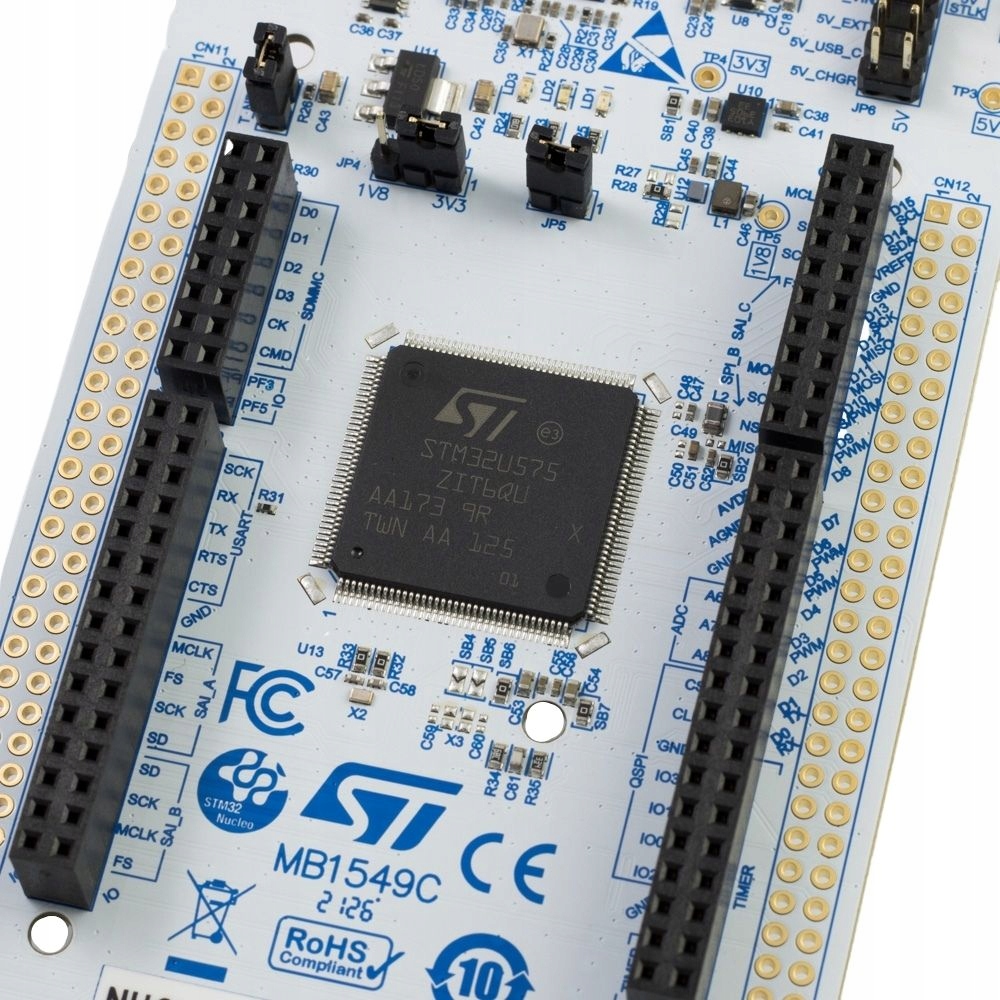

• Мікроконтролер STM32U575ZIT6Q
• Ядра: Cortex-M33
• Максимальна тактова частота: 160 МГц
• Флеш-пам'ять: 2 МБ
• SRAM: 784 КБ (192 + 64 + 512 + 16)
• Резервна ОЗУ: 2 КБ + 128 резервних регістрів
• 2 x DMA
• DMA2D
• GPIO: 113
• Датчики дотику: 24
• Інтерфейси 4 x I2C 2 x SPI 2 x OCTOSPI 3 x USART 2 x UART 1 x LPUART 2 x SAI 1 x FDCAN 1 x USB OTG FS 1 x USB-C Power Delivery 2 x SDMMC 1 x Інтерфейс камери 1 x PSSI FSMC
• Аналогові інтерфейси 1 x 12-розрядний АЦП 1 x АЦП Усього 14-розрядних каналів АЦП: 24 1 x ЦАП (2 канали) Внутрішнє опорне джерело 2 x Аналоговий компаратор 2 x Операційний підсилювач
• Співпроцесор обробки CORDIC 6 x Багатофункціональний цифровий фільтр 1 x Audio Digital FMAC (Математичний прискорювач фільтра) Фільтр
• Графічний прискорювач Chromium-ART Апаратне декодування JPEG
• Таймери 2 x Advanced Control 16-bit 4 x 32-bit загального призначення 3 x 16-bit загального призначення 2 x Basic 16-bit 4 x Low Power 16-bit 2 x SysTick 2 x Watchdog 1 x RTC
• TRNG
• HASH (SHA-256)
• Більшість GPIO підтримує 5 В
• Інтерфейс USB OTG – гніздо USB-C
• генератор RTC 32,768 кГц
• Світлодіоди
• Зв’язок через USB
• Живлення
• 3 світлодіоди користувача
• Кнопки
• Скинути
• Користувач

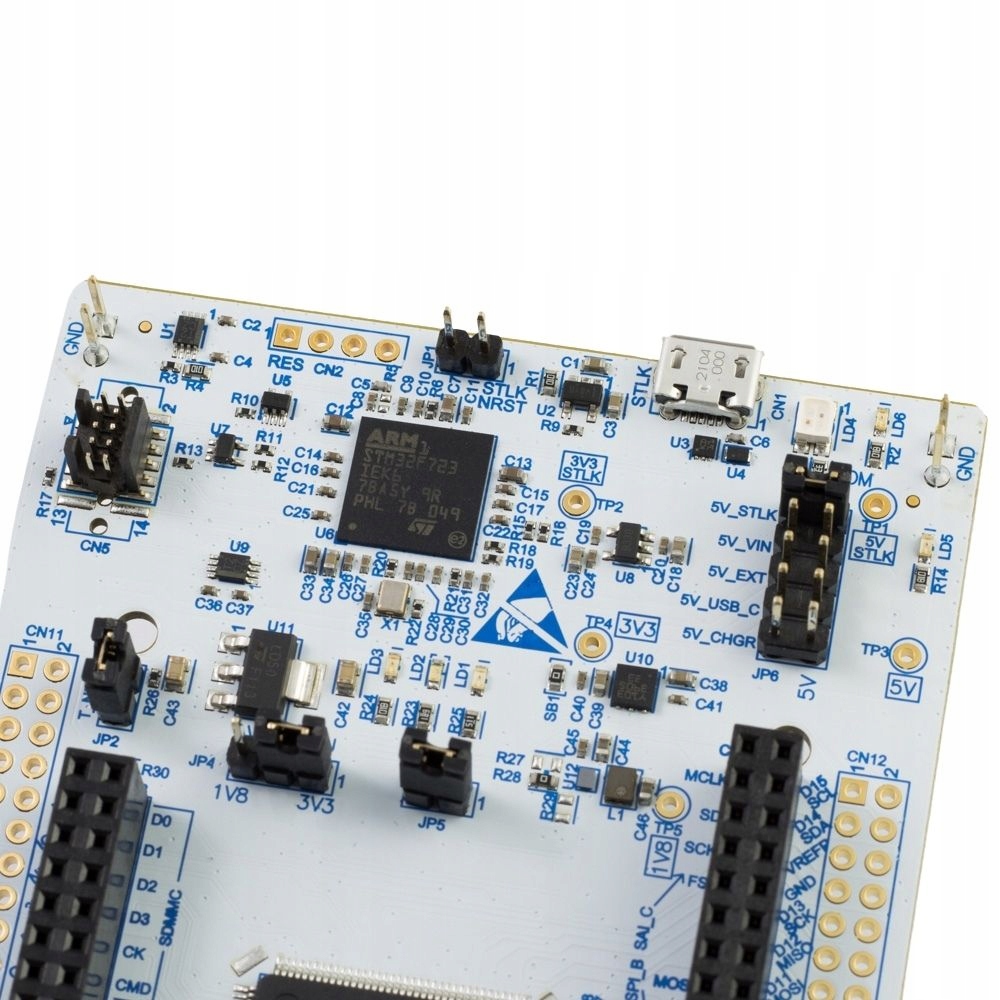

• Вбудований ST -Програматор / відладчик Link V3
• Роз'єм Micro USB
• Можливість працювати як окремий програматор з виходом SWD
• Живлення
• З micro USB
• Від зовнішнього джерела живлення 5 або 3,3 В
• Припаяні золоті контакти для контактів вводу/виводу
• Плата станом на 21.07.2021 несумісний з ARM mbed - вам потрібно перевірити, коли служба надійде.
