STM32F746G-DISCO STM32 Discovery з 4,3" TFT

Набір розробки Discovery STM32F746G-DISCO — чудовий вибір для розробки мультимедійних пристроїв. Це стало можливим завдяки неймовірно потужному мікроконтролеру з низкою мультимедійних інтерфейсів і графічному прискорювачу Chrom-ART.

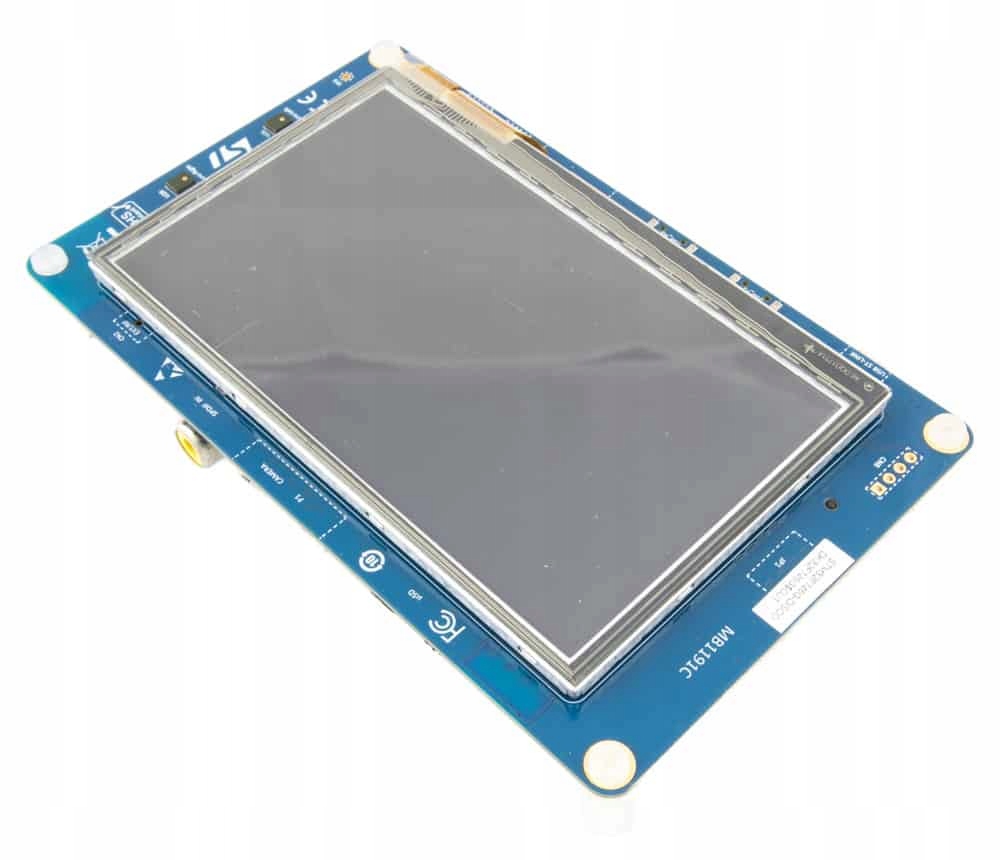

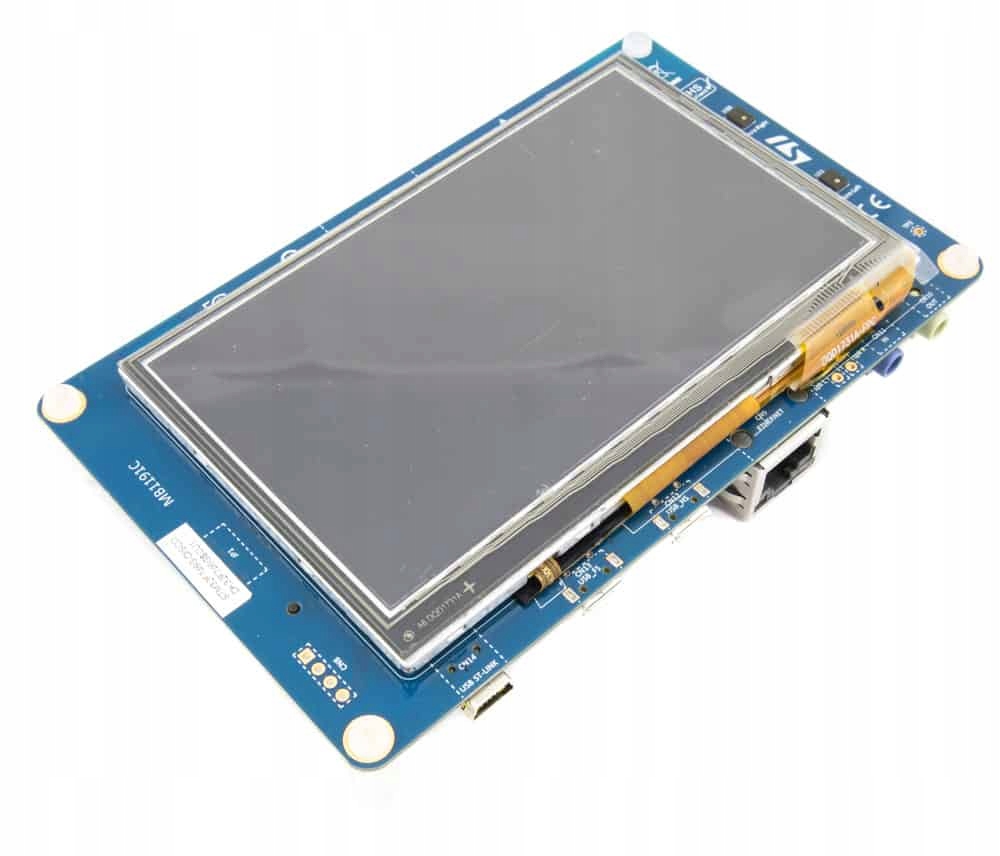

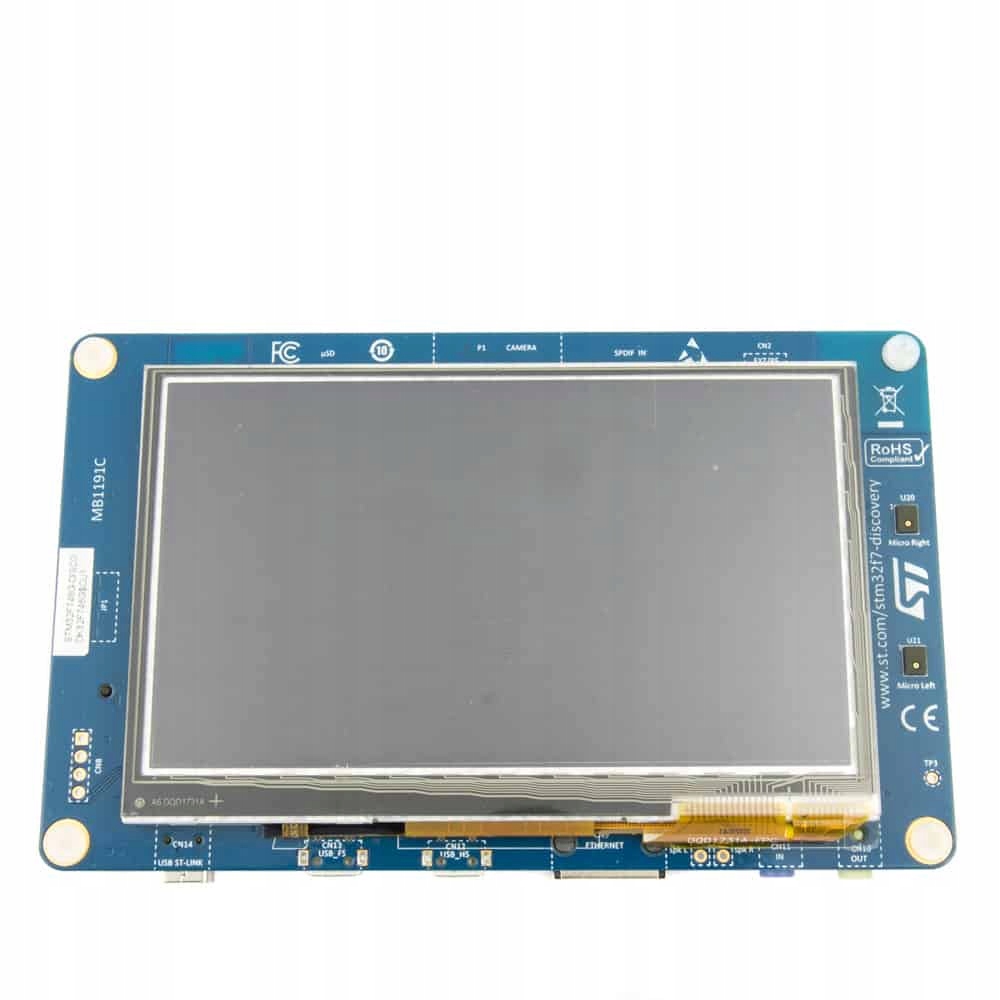

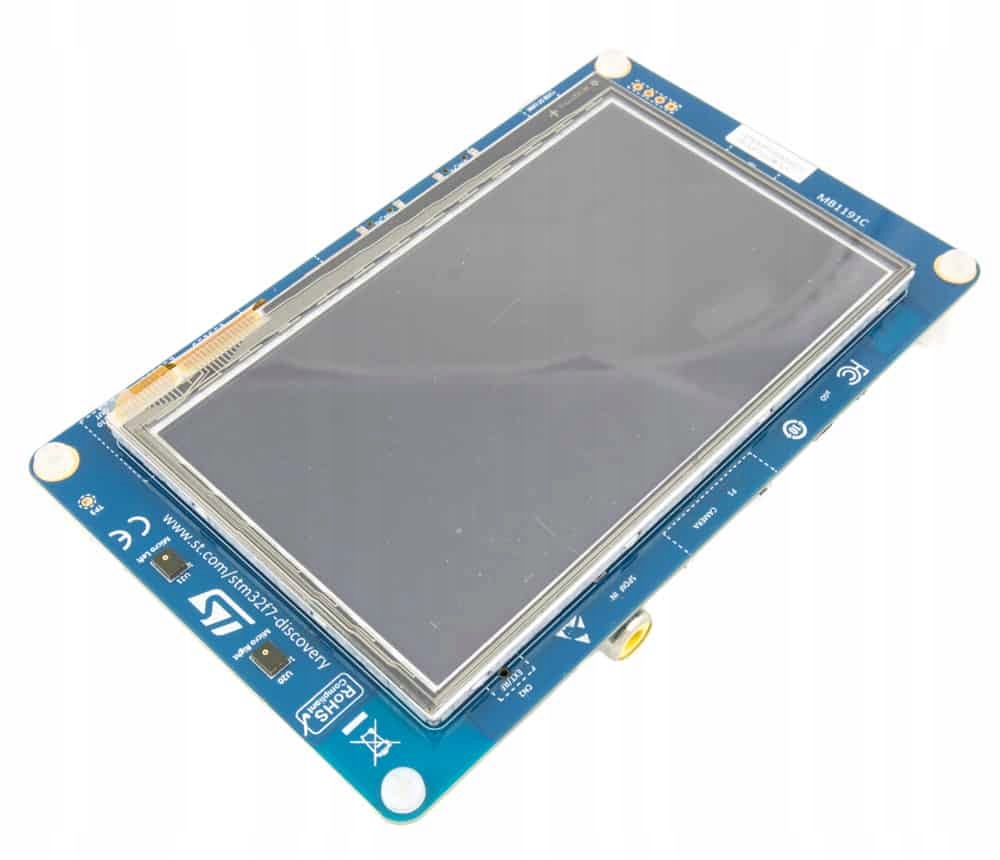

Плата має TFT-дисплей з ємнісною сенсорною панеллю.

Плата також має багато корисних систем, таких як пам’ять SDRAM для дисплея, флеш-пам’ять SPI та мікрофони MEMS.

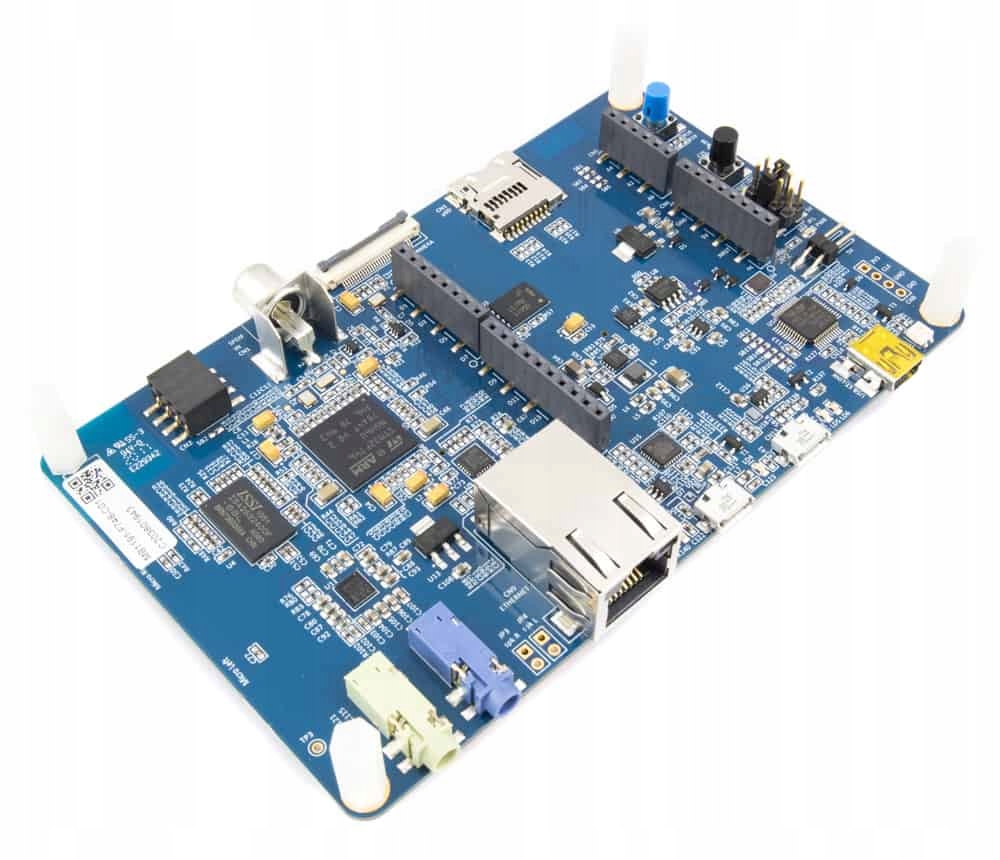

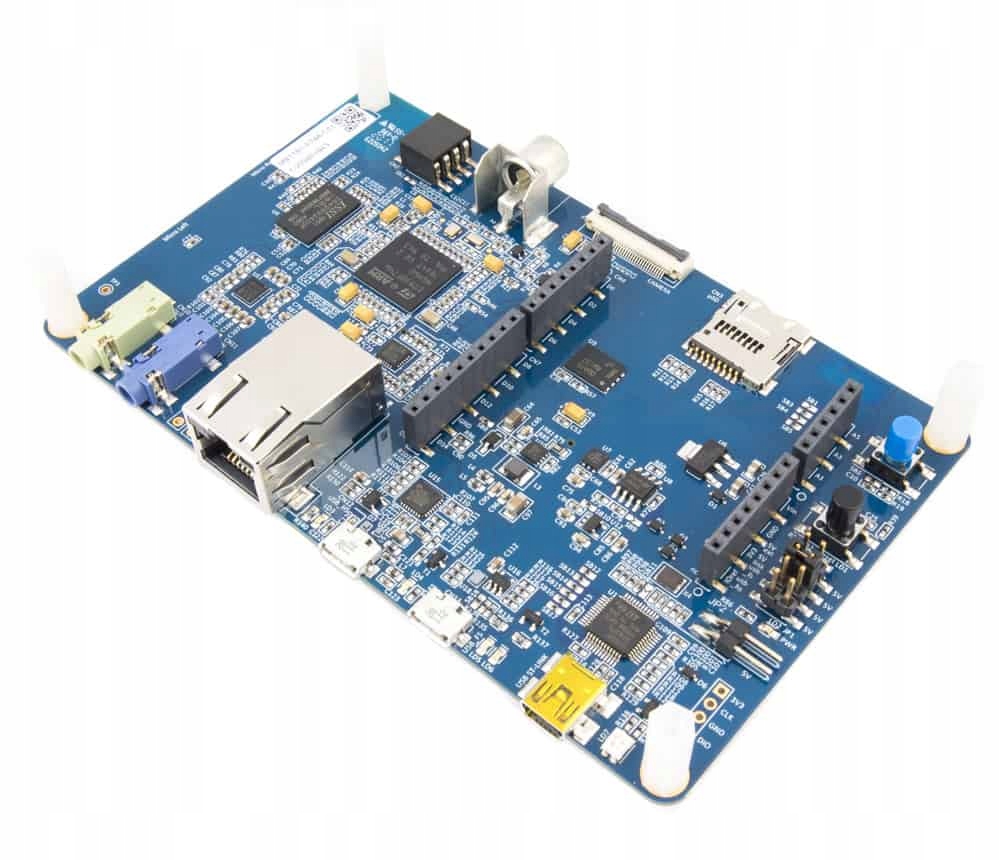

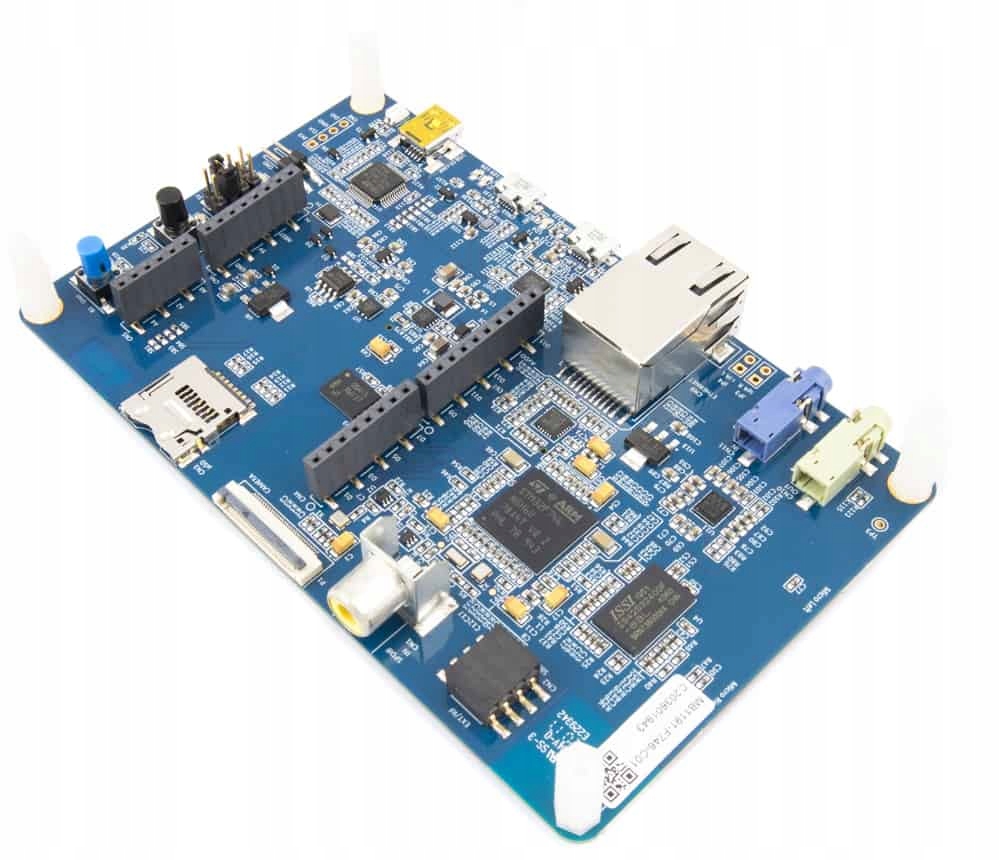

Крім того, численні роз’єми дозволяють контактувати із зовнішнім світом. Це такі роз’єми, як Ethernet, кілька портів USB, аудіовходи та виходи.

Плата має інтегрований програматор ST-Link/V2, який дозволяє програмувати та налагоджувати апаратне забезпечення (покрокова операція, точки зупину)

Плата також має роз'єм, сумісний з Arduino Uno R3, завдяки якому ви можете легко розширити набір додатковими компонентами.

Для зв’язку з платою вам знадобиться кабель micro USB.

Параметри

• Мікроконтролер STM32F746NG
• Ядро Arm® Cortex®-M7 із FPU, 1 МБ Flash, 340 КБ RAM
• Максимальна частота ядра: 216 МГц
• 1 x USB OTG HS
• 1 x USB OTG FS
• 3 x 12-розрядний АЦП
• 2 x 12- Розрядність ЦАП
• 32- і 16-бітні таймери
• 1 x SDMMC, 6 x SPI (Dual Quad SPI), 4 x I2C, 3 x I2S, 2 x CAN, 1 x Ethernet, 4 x USART, 1 x SAI
• Інтерфейс камери
• Контролер TFT LCD
• TRNG
• FMC/SRAM/NOR/ NAND/CF/SDRAM
• ART Accelerator™
• Chrom-ART Accelerator™
• 4,3-дюймовий TFT WQVGA кольоровий дисплей 480x272 пікселів, ємнісна сенсорна панель
• li>
• Аудіокодек із підсилювачем потужності
• 2 мікрофони MEMS
• 128 Мбіт QuadSPI Flash
• 128 Мбіт SDRAM (доступно 64 Мбіт)< /li>
• Кнопка скидання
• Кнопка користувача
• Роз'єми на платі
• Камера
• Картки MicroSD
• Розширення I2C
• Ethernet RJ45
• USB OTG FS
• USB OTG HS
• Вхід SPDIF RCA
• Лінійний аудіороз’єм
• Лінійний аудіороз’єм >
• Через мікро-USB
• Зовнішній
• вбудований програматор ST-Link/V2-1
• Широка підтримка різних IDE: STM32CubeIDE, IAR™, Keil®, IDE на основі GCC, Arm® Mbed™
• Паяні золоті контакти для контактів введення/виведення
