STM32U5 Discovery IoT Node B-U585I-IOT02A STM32U5

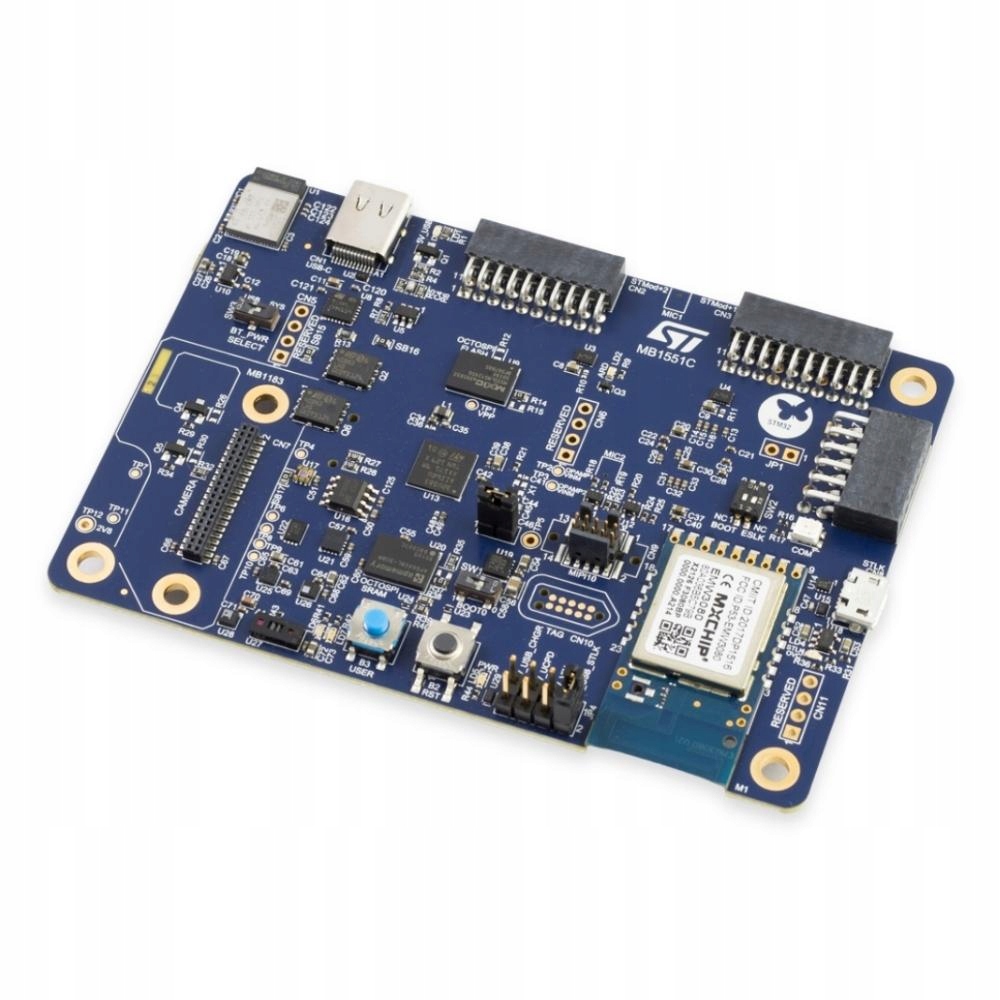

B-U585I-IOT02A Discovery IoT Node

Набір розробки B-U585I-IOT02A Discovery IoT Node був створений для розробки проектів на основі хмарних рішень. Цей набір дозволяє розробляти малопотужні пристрої та програмне забезпечення з використанням різних типів зв’язку та численних датчиків.

Останній чіп STM32U5

Плата містить найновіший мікроконтролер серії STM32 U5. Це серія, представлена ​​на Embedded World у 2021 році. Мікроконтролер STM32U5 має ядро ​​Cortex-M33, створене для використання в програмах, що вимагають високого рівня безпеки.

Ця система підтримує безліч функцій безпеки. Найважливіша з них – технологія TrustZone. Крім того, система підтримує різні методи шифрування, генерації випадкових чисел і дешифрування на льоту.

STM32U5AI, який використовується на платі, є найбільшою системою серії STM32U5. Має багато пам'яті різних типів (Flash, SRAM, Backup SRAM). Крім того, існує ряд базових комунікаційних інтерфейсів (I2C, SPI, UART) і більш просунутих (USB-C PD, Camera Interface, OCTOSPI).

Система також багата аналоговими інтерфейсами. Він має два аналого-цифрових перетворювача, в тому числі один з роздільною здатністю 14 біт. Крім того, існують різні види фільтрів - цифрові, аналогові, математичні.

Bluetooth Low Energy - STM32WB55

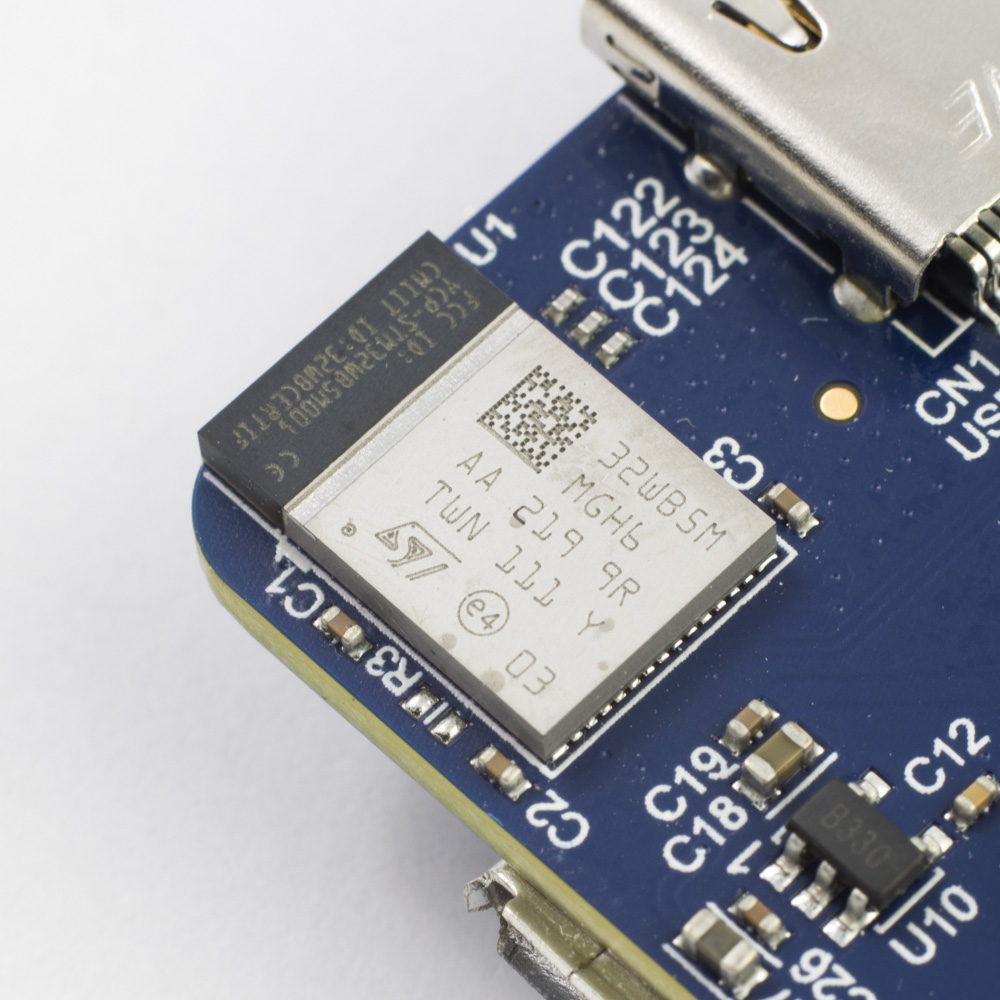

На платі є місце для іншої системи STM32 у вигляді модуля Bluetooth Low Energy. Мова йде про STM32WB55MM. Це мініатюрний модуль BLE з усім необхідним для початку спілкування.

STM32WB55 — це SoC, тобто комбінація мікроконтролера та радіо BLE. Його вбудовано в плату B-U585I-IOT02A Discovery IoT Node як модуль, який обмінюється даними через Bluetooth Low Energy.

Корисні схеми в IoT

Завдяки своєму застосуванню, тобто розробці програмного забезпечення, пов’язаного з Інтернетом речей (IoT), плата має багато інших дуже корисних систем. На платі, крім модуля BLE, є:

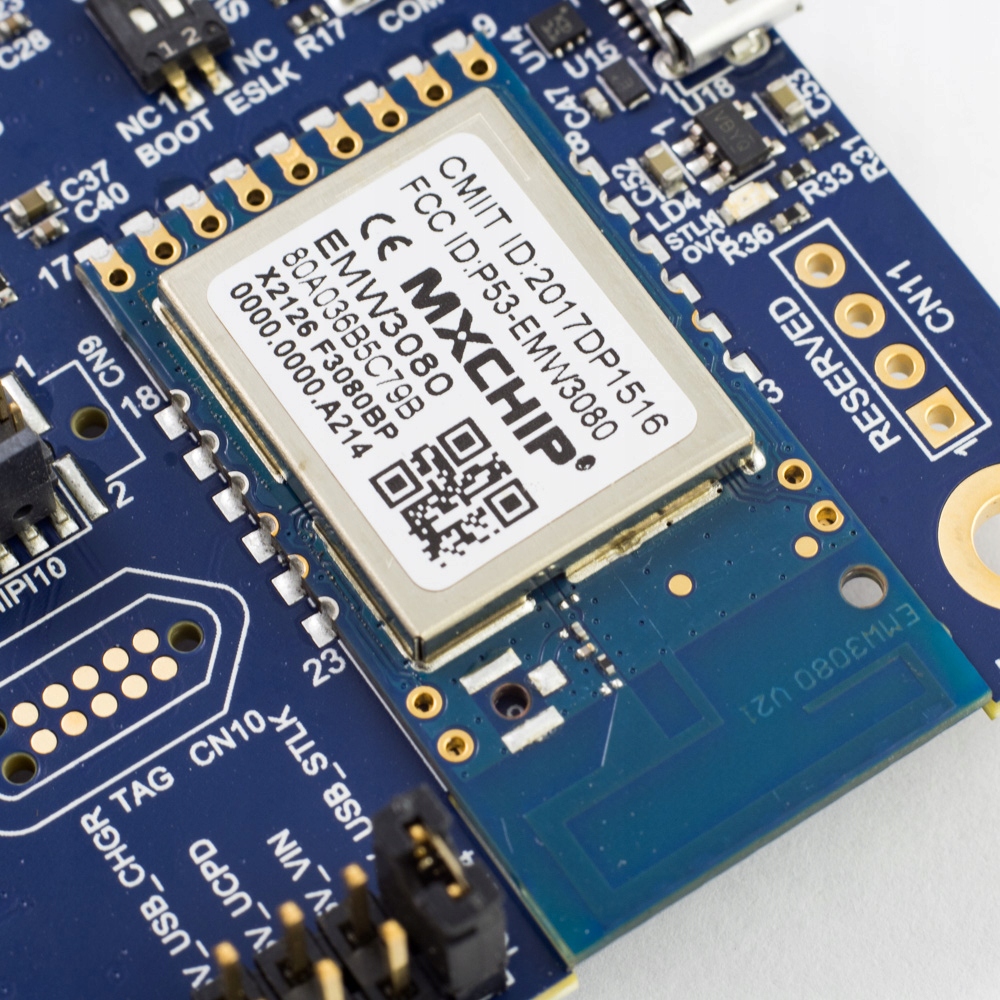

Модуль WiFi 802.11 b/g/n від MXCHIP. Простий спосіб підключити наш IoT Node до мережі.

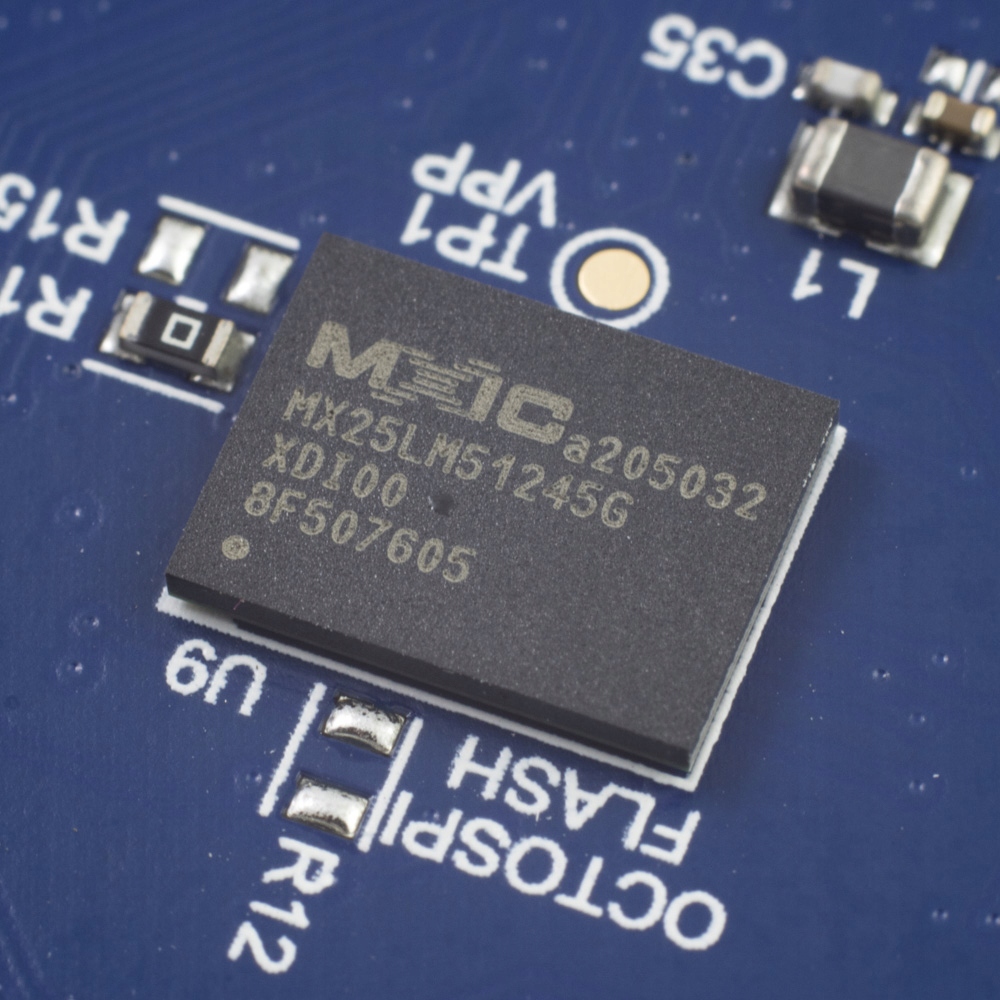

Флеш-пам'ять OCTOSPI 512 Мбіт, PSRAM OCTOSPI 64 Мбіт і EEPROM I2C 256 Кбіт. Ці макети не дозволять йому забрати ваш простір.

USB-приймач/джерело живлення потужністю до 2,5 Вт.

Безліч датчиків і систем MEMS: мікрофони, датчики вологості, температури, тиску, магнітометр, акселерометр, гіроскоп, датчик відстані ToF і датчик жестів, датчик світла.

Зв'язок із платою та роз'ємами

Плата має вбудований програматор ST-Link/V3E.

Плата також має роз'єм, сумісний з Arduino Uno R3, Pmod, ST mod, завдяки якому ви можете легко розширити набір додатковими компонентами.

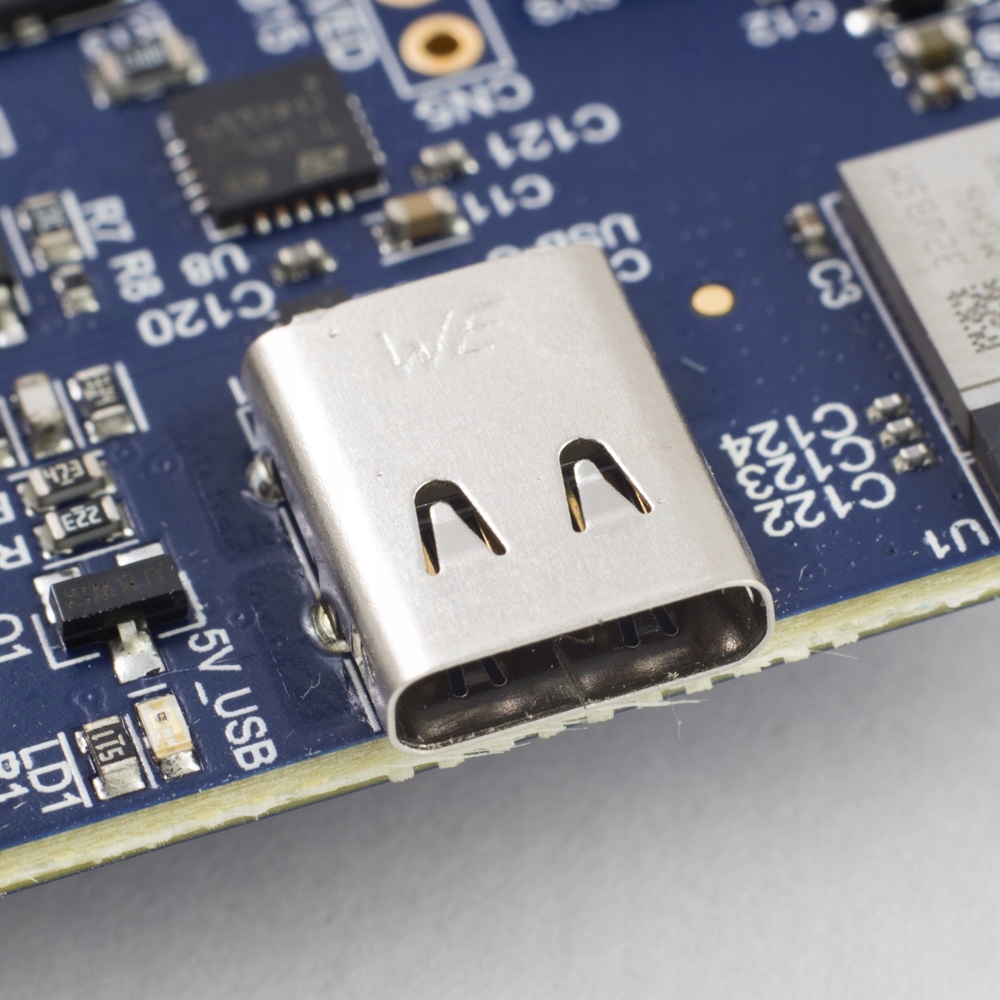

На платі також є місце для роз’єму USB-C.

Для зв’язку з платою вам знадобиться кабель micro USB.

Параметри

• Мікроконтролер STM32U585AII6Q
• Ядро Arm® Cortex®-M33, 2 МБ флеш-пам’яті, 784 КБ SRAM, 2 КБ резервної SRAM
• Частота макс. ядро: 160 МГц
• USB OTG
• Low Power DMA
• 1 x 12-bit ADC, 1 x 14-bit ADC
• 2 х 12-розрядних ЦАП
• 32- і 16-розрядних таймерів, таймерів наднизького споживання енергії
• 1x SDMMC, 3x SPI, 4x I2C, 1x CAN, 2 x Octo SPI, 3 x USART, 1 x LPUART, 2 x SAI, 1 x інтерфейс камери. FMAC)
• Touch Sensing Controller - 24 канали
• FSMC
• Chrom ART Accelerator™
• Security TRNG SAES, AES Public Ke
