З'ЄДНЕННЯ AB ANGLE - ANGLE CARPENCY JOINT - 5 штук

З'єднувач виробництва SIMPSON STRONG-TIE, лідера з з'єднувачів для дерева.

Застосування:

Кути серії AB відповідають за розмірами кутам ABR. З'єднувачі AB є найпопулярнішими кутниками без армування. Застосовуються в місцях, де неможливо використовувати армовані з’єднання, які можуть зіткнутися з іншими елементами будівлі (наприклад, оздобленням або столяркою). Незважаючи на відсутність ребра підсилення, з’єднувачі серії AB зберігають дуже високу несучу здатність завдяки використанню товстого листового металу (AB105 – 3,0 мм; AB90 – 2,5 мм; AB70 – 2,0 мм) і, перш за все, оптимізованій перфорації. як для цвяхів, так і для анкерів. Завдяки цьому, хоча це одні з найпростіших роз’ємів, їх можна використовувати в багатьох з’єднаннях.

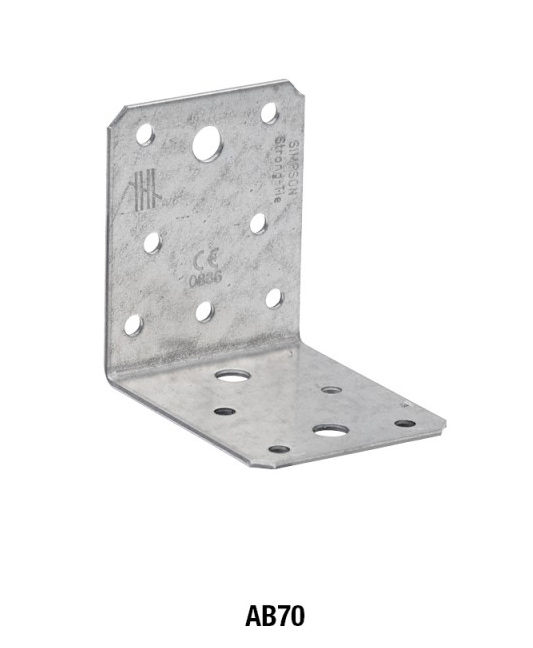

РОЗМІРИ AB70

A: 70 мм B: 70 мм C: 55 мм Товщина: 2,0 мм

Матеріал:

Гарячеоцинкована сталь за методом Сендзиміра S250GD + Z 275 г/м2 (20 мкм)

Монтаж:

Окремі кутові з'єднувачі мають власні схеми розташування цвяхів. За відсутності інформації передбачається, що вони змонтовані за допомогою всіх отворів.

Кріплення до дерева:

Отвори: Ø5 кутники для кріплення до дерева - за допомогою кільцевих цвяхів CNA4.0 або шурупів CSA5.0.

Кріплення до бетону:

Отвори: Ø9 При з’єднанні дерев’яного елемента з бетонним елементом використовуйте механічні (WA) або хімічні (AT-HP) анкери Simpson Strong-Tie.

Кутові з’єднувачі використовуються для з’єднання елементів дерево/дерево, дерево/бетон і дерево/сталь. Можливі односторонні з’єднання або використання протилежних кутових з’єднувачів.

Захист матеріалів та антикорозійний захист

S250GD, S350GD S235JR

Більшість кутових з’єднань виготовлено із сталевого листа, оцинкованого методом Сендзиміра, з товщиною цинкового шару 20 мкм. Деякі з кутових з’єднувачів мають товщину цинкового шару 55 мкм. (метод цинкування зануренням). Деякі кутові з’єднувачі виготовлені з нержавіючої сталі та можуть використовуватися до класу стійкості III.

Кріпильні елементи

Кільцеві цвяхи CNA 4,0 x ℓ

Гвинти CSA 5,0 x ℓ

Гвинти, механічні та хімічні анкери

Кріплення цвяхами

Окремі кутові з'єднувачі мають власні схеми розташування цвяхів. За відсутності інформації передбачається, що вони змонтовані за допомогою всіх отворів.

З'єднання за допомогою двох кутових з'єднувачів

Кутові з’єднувачі мають бути розташовані один навпроти одного.

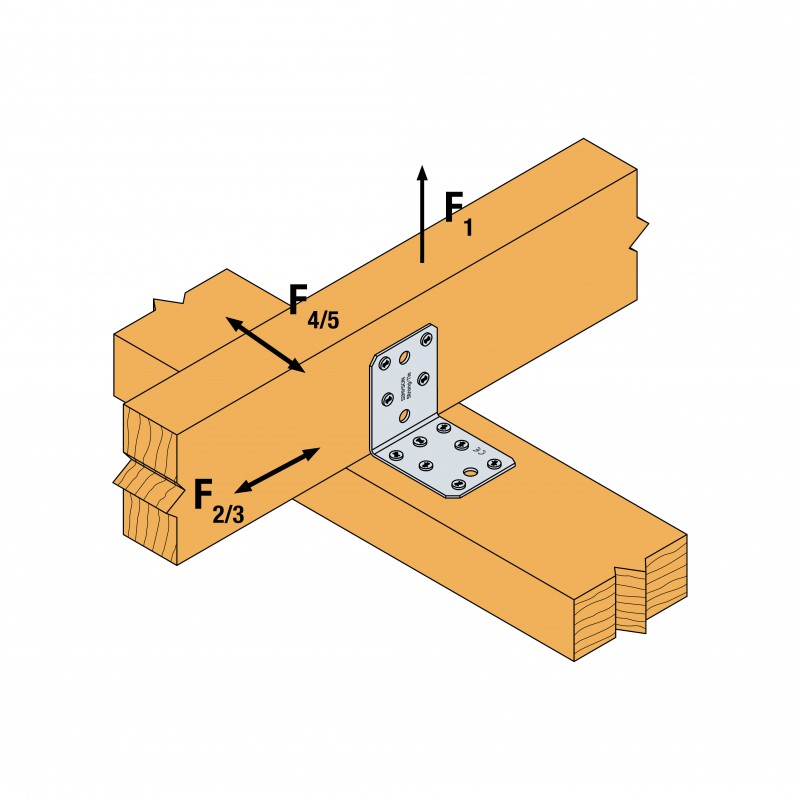

F1    Сила відриву, що діє в центрі обрешітки.

F2 і F3    Завантаження в напрямку під’єднаного променя.

F4 та F5    Працює на висоті e.

З'єднання за допомогою одного кутового з'єднувача

F1    Сила відриву, що діє в площині симетрії кутового з’єднання на відстані f від плеча перпендикуляра. Якщо є впевненість, що з’єднана дерев’яна балка не скручується, ви завжди можете прийняти половину навантажувальних можливостей для двох кутових з’єднань.

F2 і F3    Завантаження в напрямку під’єднаного променя.

F4    Напрямок сили на відстані e до кутового з’єднання.

F5    Напрямок сили на відстані e від кутового з’єднання.

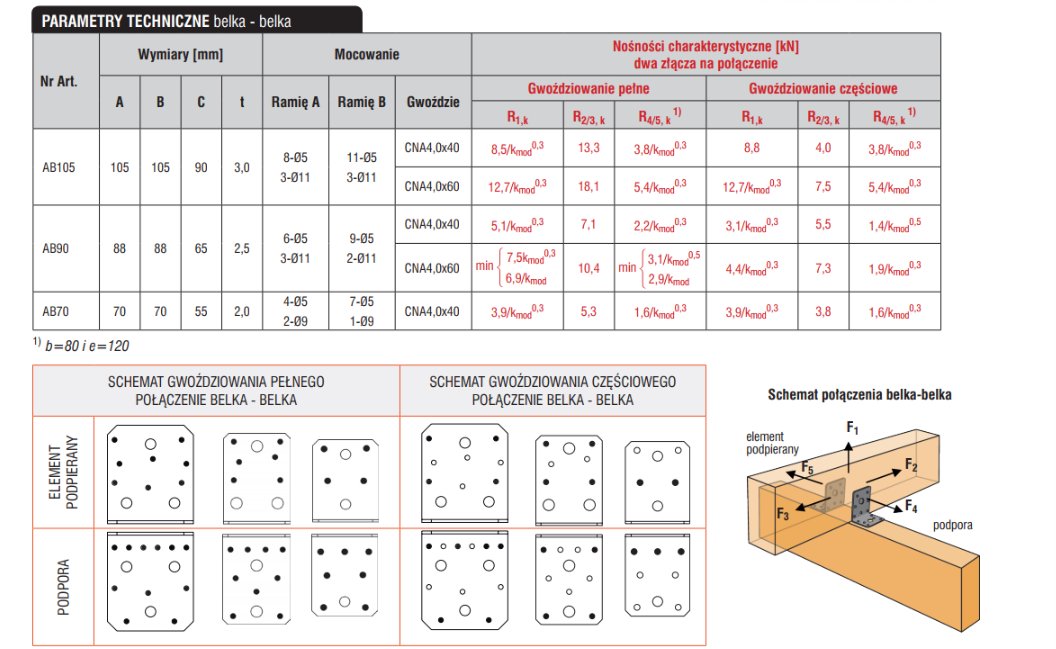

Розрахункові значення несучої здатності

У таблицях наведені характерні значення несучої здатності Ri,k.

Для визначення проектних значень Ri,d слід використовувати таке рівняння:

Ri,d = Ri,k * kmod / YM

Комбінації навантажень

Умова несучої здатності для складного корпусу міцності перевіряється за розрахунковими значеннями.

(F1,d / R1,d)2 + (F2/3 / R2/3)2 ≤ 1

F1,d / R1,d + F4/5 / R4/5 ≤ 1

У випадку комплексного аналізу міцності з використанням кутових з’єднань, підсилених ребрами, F1 у поєднанні з F2, або F3 та F4 або F5, має бути виконано таке рівняння:

√(F1,d / R1,d + F4/5 / R2/3)2 + (F2/3 / F2/3)2 ≤ 1

Пропозиція SIMPSON STRONG-TIE включає понад 6000 форм і розмірів, а також комплексні системи виробів для всіх видів з'єднання елементів будь-якої конструкції, включаючи: з клеєної деревини, пиломатеріалів і деревоподібних матеріалів.

Великий вибір з’єднувачів дозволяє будувати об’єкти, починаючи від спортивних залів, великих архітектурно складних громадських будівель, сучасних церков і житлових будинків до сараїв і пергол. З’єднання підходять як для каркасних конструкцій, так і для стропильних ферм цегляних будівель.

Столярні з’єднувачі SIMPSON STRONG-TIEє пропозицією Ottensten Polska.
