LCD0000135

АНІЗОТРОПНА ЕЛЕКТРОПРОВІДНА СТРІЧКА ACF HITACHI AC-11800Y-16 1,2 мм ПРИЗНАЧЕНА ДЛЯ ВСТАНОВЛЕННЯ АБО ВІДНОВЛЕННЯ ЕЛЕКТРИЧНИХ З'ЄДНАНЬ, ЗОКРЕМА МІЖ ГНУЧКИМИ ГНУЧКИМИ СТРІЧКАМИ ТА СКЛЯНОЮ ПІДКЛАДКОЮ РК-ЕКРАНІВ

Компоненти можуть бути:

• PCB (друкована плата)
• стрічки гнучкого типу FPC (Flexible Printed Circuit)

Субстрат може бути:

• PCB (друкована плата)
• стрічки гнучкого типу FPC (Flexible Printed Circuit)
• РК-дисплей (скло)

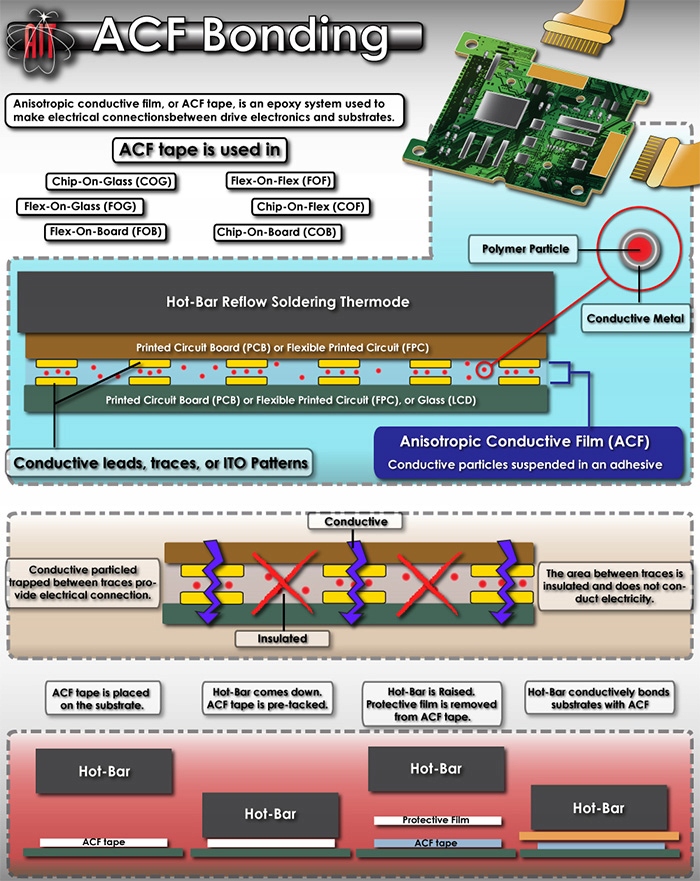

Електричне з’єднання по осі «Z» виконується за допомогою електропровідних стрічок ACF. ACF, тобто анізотропна провідна плівка, являє собою тонку плівку (10-50 мкм) із шаром епоксидного або акрилового клею, що містить полімерні кульки, металізовані нікелем або золотом, рівномірно розподілені по всьому об’єму. Діаметр цих кульок змінюється залежно від растру (30-300 мкм) зроблених з’єднань.

Анізотропна провідна стрічка ACF закріплена з обох боків роздільними стрічками.

Після пресування стрічки ACF за допомогою гарячого термода, який забезпечує контрольовану силу тиску (2-4 МПа) і температуру (180-210°C) у точці з’єднання, розкидані кульки механічно та електрично з’єднуються та електричне з’єднання створюється на осі "Z" .

Ви можете спостерігати за цим процесом на нашому каналі YouTube.

Основними застосуваннями стрічок ACF є такі технології:

• Flex on Glass (FOG)
• Чип на склі (COG)
• Chip on Flex (COF)
• TAB, Flex on Board (FOB)
• Flex on Flex (FOF)
• Chip on Board (COB)

Технологія ACF широко використовується для з’єднання РК-панелей із гнучкими друкованими платами або для з’єднання друкованих схем у різних конфігураціях.

Він широко використовується майже в усіх електронних пристроях масового виробництва, включаючи мобільні телефони, РК-телевізори, ноутбуки, планшети та OLED-дисплеї.

Стрічка ACF також надає унікальну можливість з’єднати електричні контакти з матеріалу ITO (оксид олова індію), нанесеного на скляну поверхню РК-панелі.

Технічні дані стрічки:

• модель: HITACHI AC-11800Y-16 1,2 мм
• товщина: 16 мкм
• ширина: 1,2 мм
• довжина: 1 м

Усі анізотропні стрічки слід зберігати в охолоджених умовах -10~5°C!
