Автоматичний стрічкоріз для стовпів

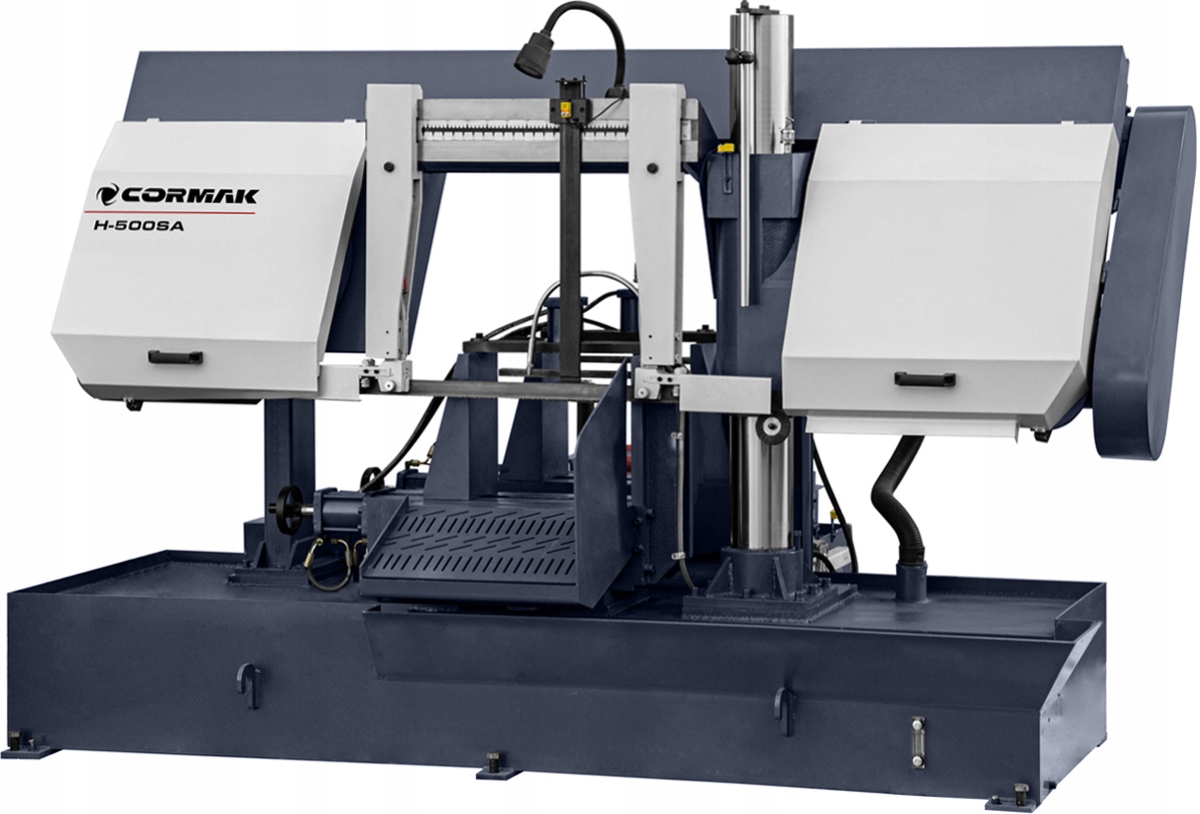

CORMAK H-500SA

Стрічкоріз для колон CORMAK H - 500 SA — високоефективний верстат для автоматичного різання прутків, труб і профілів з сталь, чавун і кольорові метали. Міцний корпус і міцна рама пилки в поєднанні з колонковою структурою забезпечують відмінну жорсткість і винятковий рівень стабільності під час процесу різання навіть найскладніших металів.

Фреза оснащена контролером PLC і простий у користуванні сенсорний екран.

Фреза дозволяє різати в ручному та автоматичному режимах.

Ручний режим дозволяє виконувати всі операції вручну з робочого столу машини.

Автоматичний режим – після включення верстата виконується весь цикл різання, тобто установка вирізаної деталі в лещата, переміщення її на певний розмір до ріжучої стрічки, опускання різу. і піднімання на потрібну висоту після завершення різання відбувається без допомоги оператора.

На пульті управління встановлюються такі параметри розкрою, як кількість деталей, що вирізаються, їх розміри, швидкість відрізної стрічки, швидкість опускання рук. Пристрій автоматично зупиняється, коли серія різів завершена, ріжучий ремінь зламався або система керування різака виявила іншу несправність.

Корпус верстата виготовлено з чавуну, встановленого на жорсткій тривимірній опорі. плитна структура корпусу. Всередині корпусу знаходяться: гідроагрегат, бачок охолоджуючої рідини з насосом і стружеприймачем. Сталева конструкція рами нахилена під кутом 3 градуси по відношенню до поверхні кормового столу, що особливо вигідно при різанні прямокутних елементів і профілів.

Привід ріжучої стрічки на основі двигуна з інверторним керуванням забезпечує плавне регулювання у широкому діапазоні швидкостей. Гідравлічний натяг ременя забезпечує оптимальні умови роботи ременя. Якщо пила ламається, верстат автоматично зупиняється. Точне ведення стрічки забезпечується напрямними, що складаються з направляючих підшипників і твердосплавних вставок. Рухома головка, що направляє стрічку, регулюється в залежності від розміру матеріалу, що розрізається, що забезпечує підвищену стабільність роботи стрічки. Максимальні параметри різання та подовжений термін служби пилки забезпечують система охолодження та щітка для очищення.

Гідравлічно примусове опускання важеля регулюється в широкому діапазоні за допомогою точного дросельного клапана. Система швидкої подачі дозволяє скоротити час різання окремих елементів.

Гідравлічна система подачі матеріалу забезпечує повністю автоматичний цикл роботи машини. Контролер, оснащений рідкокристалічним дисплеєм, дозволяє програмувати роботу пили, сигналізувати про закінчення матеріалу, повідомляти про помилки та інформувати про кількість розрізаних секцій після запрограмованого часу. Максимальна довжина подачі матеріалу за один хід становить 500 мм з точністю +/- 0,2 мм на хід.

Інновації та виробництво напівавтоматичних і автоматичних різальних верстатів серії CORMAK відповідно до норм і стандартів. з сертифікатами ISO:90001 та ISO:140001 гарантує безпеку, якість та надійність продукту. Використання двигунів, ліцензованих відомим і шанованим на світовому ринку виробником, одним зі світових лідерів компанією ABB, гарантує тривалу і безвідмовну роботу.

ТЕХНІЧНІ ПАРАМЕТРИ

Діапазон різання: Ø500 або 500 x 500

Стрічка: 5550 x 41 x 1,3 мм

Швидкість різання: 40/60/80 м/хв.

Мотор: 5,5 кВт

Гідравлічний агрегат: 1,5 кВт

Насос охолоджуючої рідини: 0,09 кВт

Пояс натяг: гідравлічний

Хід живильника: 500 мм

Вантажність: 3 т

Висота столу: 600 мм

Розміри: 2900 x 2200 x 1900 мм

Вага: 2400 кг

Стандартне обладнання

• робота в автоматичному циклі
• функція пам'яті положення руки
• вбудований гідравлічний блок
• положення функція пам'яті лещата
• зміна швидкості різання
• привідна щітка для чищення стрічки
• система охолодження
• біметалева стрічкова пила
• декларація відповідності CE
• DTR польською мовою
