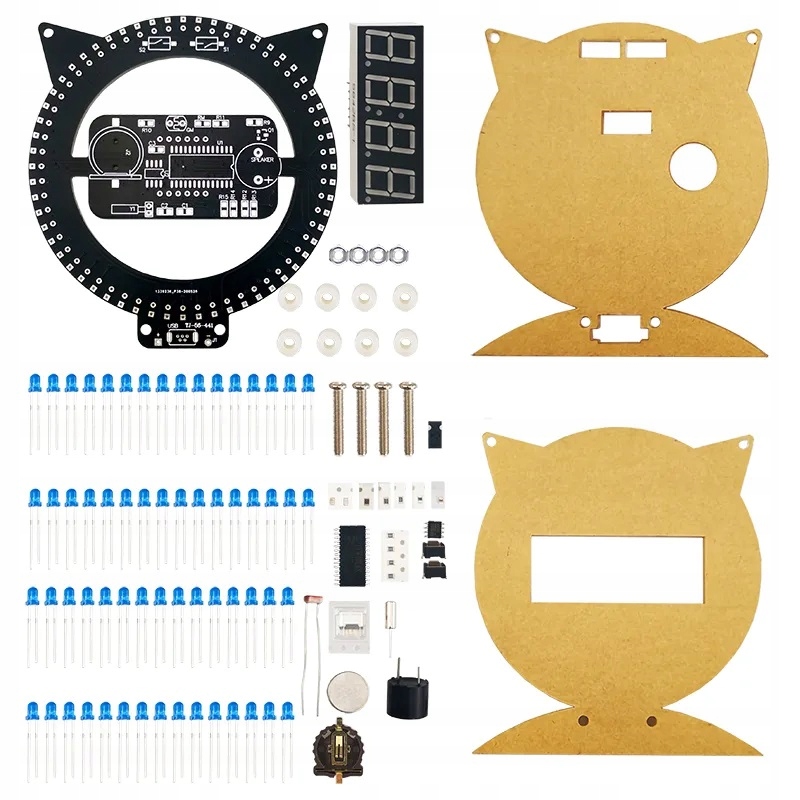

Світлодіодний годинник Будильник Термометр

з корпусом з оргскла

для самостійного збирання, пайка за технологією SMD.

Удосконалена система в зборі.

Час встановлення 180 хвилин.

Червоний дисплей

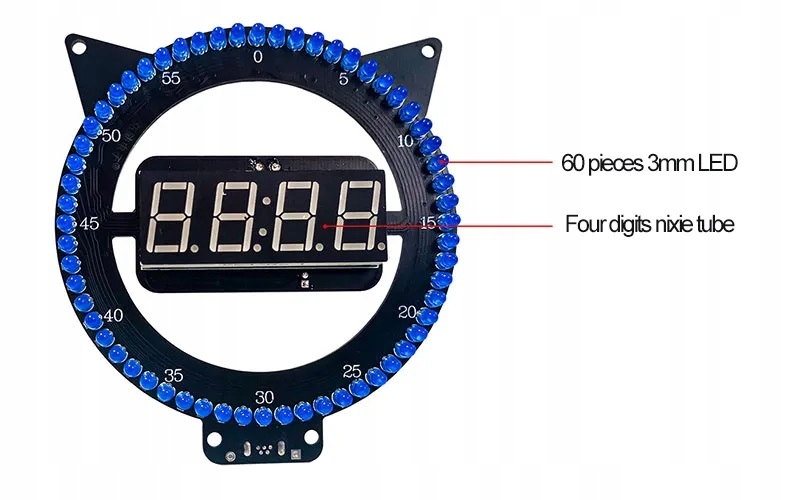

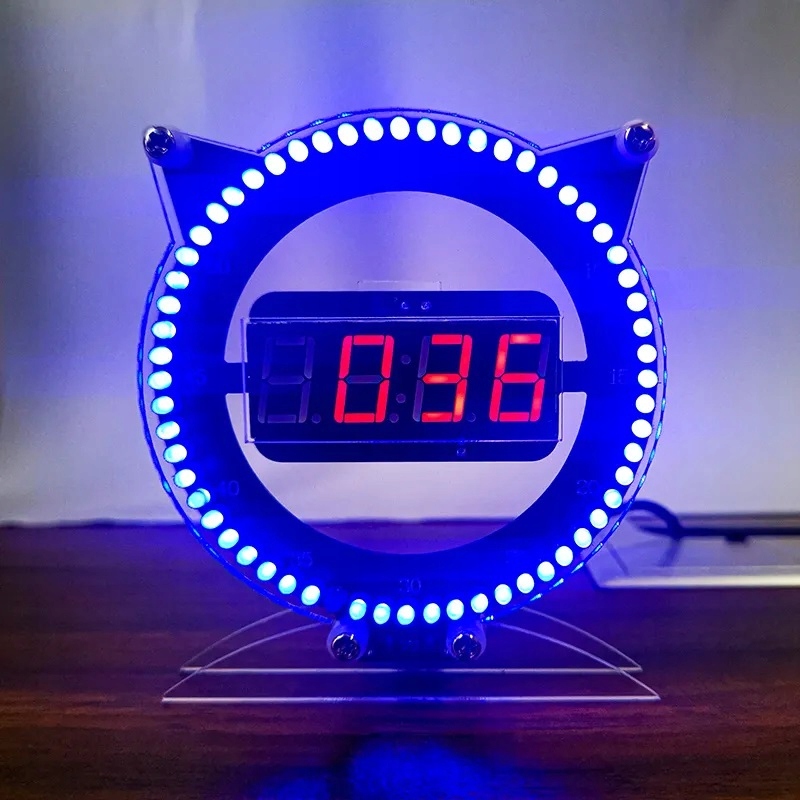

Годинник має 13 типів світлодіодної анімації

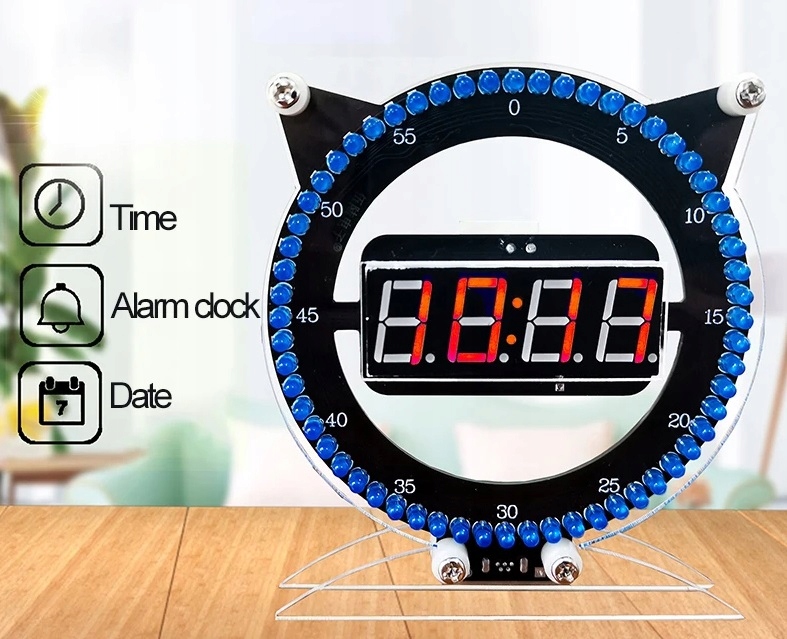

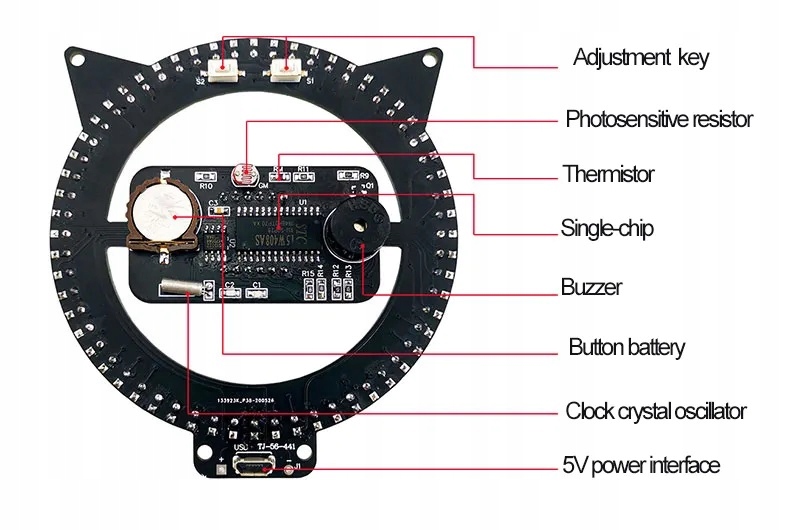

Будильник, термометр.

1. Натисніть кнопку налаштування вперше, і на дисплеї з’явиться хвилина налаштування. У цей час щоразу, коли ви натискаєте клавішу № 2, відображуване значення буде збільшуватися на 1, а значення буде від 0 до 59. Відповідно до поточного часу встановіть відповідне значення.

2 . Після встановлення хвилин натисніть кнопку встановлення вдруге, щоб увійти до налаштування. У цей момент щоразу, коли ви натискаєте кнопку плюса, відображуваний час буде збільшуватися на 1, а значення буде від 0 до 23. Відповідно до поточного часу достатньо встановити відповідне значення.

3 . Після встановлення часу натисніть кнопку встановлення втретє, а потім увійдіть до налаштування скидання секунд. Протягом цього часу відображатимуться поточні секунди, а секунди змінюватимуться. У цей момент щоразу, коли ви натискаєте кнопку плюса, секунди скидаються на нуль. Якщо користувач може встановити кількість секунд відповідно до реального часу, коли секунди реального часу дорівнюють 00, натисніть клавішу плюса, щоб встановити секунди. (Коли встановлюєте хвилини, встановіть хвилину на одну хвилину більше, ніж фактичне число, тобто фактичні 50 хвилин, встановлені на 51 хвилину. Це лише тоді, коли секунди скидаються на нуль.

4. Натисніть четвертий раз, щоб увійти до налаштування хвилин будильника. У цей час, кожного разу, коли ви натискаєте кнопку № 2, відображуване значення буде збільшуватися на 1, і значення буде від 0 до 59. Відповідно до поточного часу, встановіть відповідне значення. Можливо.

5. Натисніть клавішу налаштування вп’яте, щоб увійти в налаштування будильника. У цей час, щоразу, коли ви натискаєте клавішу плюс, відображатиметься час або 1 зросла, і значення від 0 до 23. Відповідно до поточного часу, відповідне значення. Можливо.

6. Натисніть клавішу встановлення вшостий раз, поточна цифрова трубка відобразить "1-00", у цей час увімкніть або вимкніть функцію будильника, натисніть клавішу плюса, щоб увімкнути або вимкнути, 1-00" означає вимкнено, " 1-11" означає ввімкнути)

7. Натисніть кнопку set у сьомий раз, поточна цифрова трубка відобразить "2 00", у цей час увімкніть або вимкніть функцію керування світлом, натисніть клавішу «плюс», щоб увімкнути або вимкнути («2 00» означає вимкнено, «2» 11» означає відкриту)

8. Натисніть клавішу встановлення всьоме, на поточній цифровій трубці відобразиться «3» 00", у цей час увімкніть або вимкніть функцію відображення температури, натисніть клавішу плюс, щоб увімкнути або вимкнути ("3 00" означає вимкнено, звичайний екран дисплея завжди показуватиме поточний час, "3-11" означає увімкнено , а звичайний екран перемикатиметься між годинником і температурним циклом)

9. Натисніть клавішу встановлення вдев’яте, щоб повернутися до звичайного екрану.

10. На звичайному екрані кожного разу, коли ви натискаєте клавішу плюс, ефект світлодіодної анімації змінюватиметься один раз.

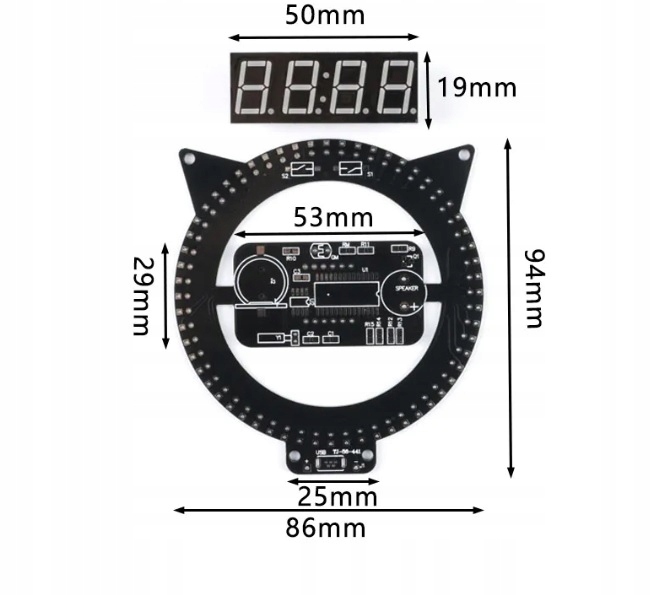

Джерело живлення 5 В, кабель USB у комплекті.

R1 і R2 є резисторами 0805 10K

R3-R11 є резисторами 0805 1K

Дві невеликі мікросхеми для пайка вимагає навичок.

Інструкція:

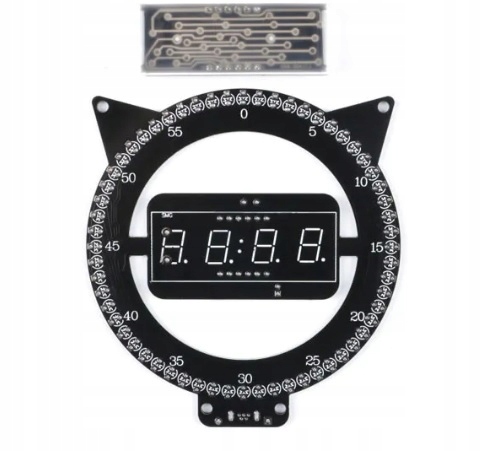

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати смужкове маркування; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, залежно від компонування спочатку збираємо найдрібніші елементи.
