КОНТРОЛЕР СХОДОВОГО ОСВІТЛЕННЯ З АНІМАЦІЄЮ LED S-H2
.
ПОЛЬСЬКИЙ ПРОДУКТ ВИСОКОЇ ЯКОСТІ
Мікропроцесорне управління, часткова SMD збірка, висока якість використовуваних елементів.
.
Сучасна модель S-H2. .
b>Відмінності між попередньою версією S-H1 і S-H2 полягають у наступному:
- кількість опорних сходів для S-H1 становить від 1 до 16, горить лише по східцях, тоді як для S-H2 є 1-24 сходи, освітлені східцями або плавно
- у S-H2 ми маємо плавне регулювання тривалості безперервного освітлення від 10 секунд до 110 секунд
- в S-H2 є аж 4 режими очікування з плавним регулюванням яскравості підсвічування
- підсвічування стелі/поручня в режимі очікування можливе тільки в S- Модель H2
- функція нагадування при постійному освітленні про найближчий момент вимкнення сходів можлива тільки в моделі S-H2
.
Освітлення сходів Контролер використовується для освітлення сходів, коридорів, проходів тощо у взаємодії зі світлодіодними стрічками та світлодіодними лампочками.
.
Контролер має 24 основні виходи для освітлення стандартних сцен, тому зазвичай підтримує до 24 ступенів (кількість ступенів встановлюється в контролері та може бути легко змінена в будь-який час). Якщо у нас більше 24 сходинок, ми можемо підключити підсвічування 2 ступенів до одного виходу контролера, звичайно, щоб не перевищити максимальне навантаження на виходи (1А на вихід або 20А для всього контролера). Усі сходинки керуються з боку землі (-12В), тому освітлення постійно підключено до +12В згідно зі схемою в інструкції.
.
Контролер також має додатковий вихід (макс. 2 А), до якого ми можемо підключити освітлення поручнів, освітлення стелі тощо. Максимальне навантаження всього контролера (всі сходи + поручень/стеля) становить 20 А.
Неважливо, чи мають наші сходи 2, 7 чи 20 сходинок - контролер завжди працюватиме правильно, і коли ми змінюємо нашу концепцію, легко змінити кількість ступенів у контролері.
.
Усі сходинки керуються з боку землі (-12В), тому освітлення постійно підключене до +12В згідно зі схемою в інструкції.
.
Контролер також має додатковий вихід (макс. 2 А), до якого ми можемо підключити освітлення поручнів, освітлення стелі тощо...
Принцип дії.
Основним режимом є ЗВИЧАЙНИЙ режим, тобто вмикання/вимкнення по одному етапу за раз. Опис цього режиму нижче.
.
Контролер має 2 тригерні входи (тимчасові контактні входи), до яких ми можемо під’єднати кнопки запуску, датчики руху, килимки тиску, інфрачервоні бар’єри, відбиваючі датчики відстані тощо.
.
Вхід WD (активується нижнім перемикачем, який ми натискаємо під час входу на сходи) починає підсвічувати сходи знизу по одній сходинці (плавно або покроково залежно від налаштування перемички Z1). Після того, як усі сходинки підсвічуються, наступає стабільний час освітлення (час, який встановлюється користувачем за допомогою потенціометра TIME від 10 до 110 секунд), а потім сходи вимикаються в тому ж порядку, тобто знизу вгору, також одна за одною .
.
Якщо інша особа заходить сходами, коли вони згасають, анімація починається знову з того боку, з якого увійшла наступна особа. Потім контролер переходить у режим очікування та чекає на наступну активацію функції.
.
Якщо функцію активовано з режиму очікування за допомогою верхнього перемикача (вхід WG), анімація виконується аналогічно, але, звичайно, з протилежного напрямку.
.
Що стосується вмикання та вимикання кожного ступеня по черзі, це може бути плавним (плавне освітлення та вимикання) або поетапним, залежно від перемички Z1 на платі контролера.
Звичайно, замість перемикачів ви можете використовувати будь-які інші датчики тиску, руху тощо, переконавшись, що певний датчик замикає вхід WD/WG не довше, ніж час, потрібний для освітлення всіх кроків сходи по черзі - цей час залежить від кількості сходинок і швидкості, з якою вони світяться, встановленої користувачем. Спускаючись сходами, більше не натискайте вимикач - підсвічування вимкнеться автоматично.
.
Описаний режим стосується ситуацій, коли по сходах рухається одна людина. Однак, якщо сходами піднімаються кілька людей, контролер поводиться так:
.
Коли входить перша особа, анімація починається так само, як описано вище, коли входить наступна особа (незалежно від того, з якого боку), усі сходи одразу повністю освітлюються, а через час, установлений користувачем, усі сходи плавно вимикаються одночасно.
.
Звичайно, якщо під час повного освітлення інша особа заходить на сходи, лічильник часу скидається, а тривалість повного освітлення підраховується заново.
.
Найпростіший спосіб підключити короткочасні нормально розімкнуті перемикачі до входів WD/WG відповідно до схеми інструкцій. До цих входів не можна подавати інші сигнали чи напруги.
.
Замість вимикачів можна підключити будь-які інші миттєві датчики короткого замикання, переконавшись, що даний датчик спрацьовує лише при вході на сходи з боку датчика, а протилежний датчик не спрацьовує при спуску по сходах. Тобто встановлювати такі датчики таким чином, щоб, наприклад, при вході на сходи знизу, при підйомі вгору спрацьовував тільки нижній датчик, а при спуску по сходах верхній датчик вже не спрацьовував. Найпростіший спосіб досягти цього – правильно вибрати та налаштувати датчики та налаштувати їх чутливість.
Однак, якщо датчики активуються як під час входу, так і під час спуску по сходах, контролер інтерпретує спуск зі сходів як вхід іншої людини, тобто замість того, щоб вимикати кожну сходинку по черзі, це відбуватиметься через період типового стабільного освітлення (тоді цей час відраховується від активації останнього датчика) плавного згасання всіх ступенів одночасно.
.
Вище описано роботу контролера в стандартному режимі, тобто вмикання/вимкнення по одному етапу. Контролер також може працювати в додатковому режимі «ЛІФТ», у цьому випадку контролер працює наступним чином (приклад для сходів на 24 сходинки):
.
Вхід WD (активується нижнім перемикачем, який ми натискаємо під час входу на сходи) починає освітлювати сходи в режимі ліфта, тобто світло швидко «бігає» на крок від останньої сходинки (наприклад, вихід № 24). 24 кроки) вниз до першого ступеня, який потім залишається ввімкнутим постійно, потім знову світло швидко пробігає через один рівень від останнього ступеня (24) до другого, який залишається постійним, і т.д., доки не засвітяться всі ступені. Тоді всі ступені горять безперервно, а після закінчення встановленого часу постійного освітлення всі ступені завжди плавно вимикаються одночасно. Звичайно, якщо під час безперервного освітлення всіх сходинок інша людина заходить на сходи (контролер отримує імпульс від входу WD або WG), лічильник часу безперервного освітлення скидається на нуль і починає відлік часу знову - як і в режим НОРМАЛЬНИЙ.
.
Вибір режиму NORMAL або ELEVATOR здійснюється в меню контролера.
Контролер має додатковий вихід для освітлення стелі/поручнів, який завжди вмикається з першим ступенем і автоматично вимикається з останнім ступенем.
.
Крім того, незалежно від того, чи вибрано ми режим НОРМАЛЬНИЙ або ЛІФТ, в меню контролера можна встановити «попередження» про наближення кінця безперервного освітлення всіх ступенів і швидкий початок їх згасання. Це попередження можна вимкнути або ввімкнути за 5 або 8 с до закінчення безперервного освітлення. Наприклад, якщо ми встановимо (за допомогою потенціометра TIME) час безперервного освітлення 30 секунд і включимо попередження за 5 секунд до закінчення, ситуація буде наступною. Людина починає підніматися по сходах, сходи світяться як зазвичай, і коли всі сходинки світяться, контролер починає відлік заданих 30 секунд. Коли мине 25 секунд (30 с мінус 5 с), контролер швидко блимає (вимикається на частку секунди), щоб нагадати користувачеві, що сходи почнуть вимикатися через 5 секунд. Це зручний варіант нагадування, якщо з якоїсь причини (наприклад, розмова з іншою людиною) ми довго стоїмо посеред сходів і забуваємо, що контролер відраховує час до вимкнення сходів. Функція цього нагадування встановлюється в меню контролера.
.
Збірка проста і точно описана в інструкції (доступна для завантаження нижче)
Користувач може легко встановити кількість використовуваних виходів (кількість сходів), швидкість увімкнення/вимкнення наступних ступенів, тривалість стабільного освітлення в цілому, а також вирішити, чи потрібно затемнювати сходи або світиться в режимі очікування та якою мірою.
.
Живлення контролера 12 В постійного струму (обов’язково стабілізоване), контролер має два входи короткого замикання - ви можна підключити кнопки внизу та вгорі сходів або датчики руху, датчики відстані (наприклад, відбивачі), фотобатареї (фотоелементи), притискні килимки та багато інших можливостей.
.

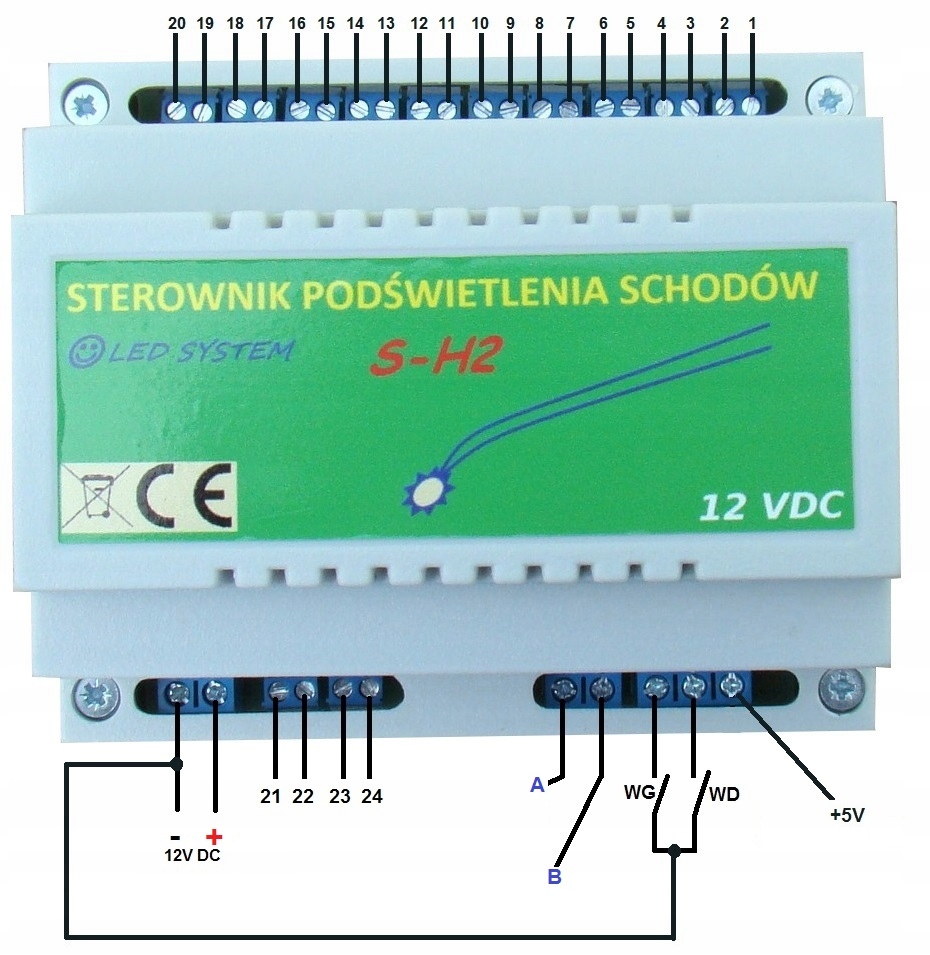

Опис виходів і входів контролера:
Вгорі
- виходи на сходи 1-20
.
p>Внизу ліворуч
- роз'єм живлення 12 В постійного струму
- виходи для сходів 21-24
- вихід "A" наприклад підсвічування поручнів / стелі
- вхід "B", тобто вхід END (підключення останнього кроку)
- керуючі входи WG і WD, тобто перемикачі (сенсори) вгорі і внизу сходів
- вихід +5 В 10 мА для зовнішніх датчиків
WG – це перемикач (датчик) у верхній частині сходів, а WD – унизу сходів.
.

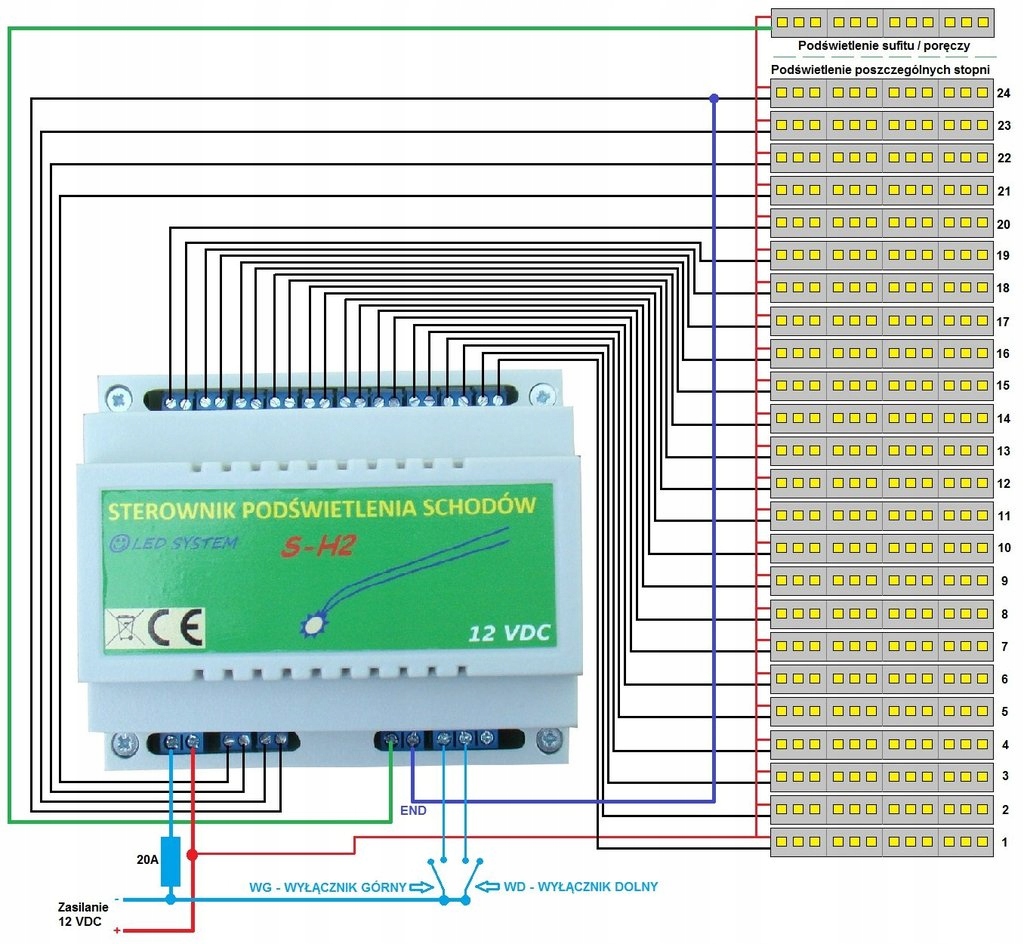

Нижче наведено схему встановлення ( приклад для 24 сходинок + поручень/освітлення на стелі) :
Тут ви можете завантажити інструкції у форматі PDF: http://cosmogate.pl/slawek/INS/SH2.pdf
.
Ви можете переглянути відео YouTube тут (дуже простий макет, що демонструє основні функції контролера):
https://www.youtube.com/watch?v=Lk_aOKeH0jA
