Таймер COSMOGATE

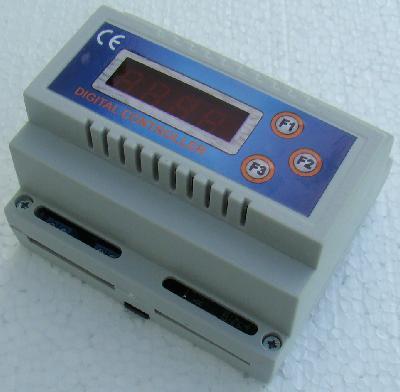

ЧАСОВИЙ ПЕРЕМИКАЧ ЗІ СВІТОДІОДНИМ ДИСПЛЕЄМ ДЛЯ DIN-РЕЙКИ SCLV1

.

Пристойний польський продукт.

Контролер часу на DIN-рейку з живленням 230 В змінного струму може працювати в одному з 4 режимів:

0/ як циклічний перемикач поперемінно вмикаючи та вимикаючи підключений пристрій (приймач)

1/ як затримка ввімкнення/вимкнення приймача після ввімкнення живлення

2/ як перемикач таймера, вмикаючи приймач на час

3/ як перемикач таймера, вмикаючи приймач на час

.

Для вибору режиму роботи: вимкніть живлення, утримуйте кнопку F3 і, утримуючи її, увімкніть живлення. Потім відпустіть F3 (з’явиться «AC»), і тепер ми можемо вибрати режим за допомогою кнопок F1/F3. Підтвердіть обраний режим клавішею F2. Підводячи підсумок: в режимі 0 вихід автоматично перемикається постійно (циклічно), в режимі 1 він автоматично перемикається, але тільки один раз. У режимах 2 і 3 вихід перемикається на заданий час після подачі імпульсу на вхід ПУСК.

Опис окремих режимів:

Режим0.

Циклічний драйвер для керування зовнішнім пристроєм. Контролер періодично вмикає вихід на час T1 (діапазон 1-9999, де одиницею може бути секунда або хвилина), потім вимикає вихід і виникає затримка T2 (діапазон 1-9999, де одиницею може бути секунда або хвилина). Після закінчення часу затримки вихід знову вмикається, потім наступає інша затримка і так далі. Живлення контролера 230VAC, вихід з допустимим струмом споживання до 4A.

,

Контролер має світлодіодний дисплей, який показує час, що залишився до перемикання виходу. Зворотний відлік починається від встановленого значення до 1, а потім режим змінюється (вихід увімкнено/вимкнено). Ви можете самостійно встановити час увімкнення виходу 1-9999 секунд з кроком кожну секунду або в діапазоні 1-9999 хвилин з кроком кожну хвилину і аналогічно встановити час перерви 1-9999 (секунда / хвилина)

Контролер також має 3 кнопки, які дозволяють змінювати параметри після входу в МЕНЮ. Щоб увійти в МЕНЮ, під час нормальної роботи контролера натисніть і утримуйте середню кнопку F2, доки на дисплеї не з’явиться «- - - -». На цьому етапі відпустіть клавішу F2 і встановіть такі параметри:

1/ T1, тобто час увімкнення виходу (загоряється крапка першої цифри на дисплеї) в діапазоні від 1 до 9999. Цей час задається клавішею F1 (+1) і F3 (+100), після перевищення 9999 змінюється на 1. Після встановлення часу T1 підтвердіть його кнопкою F2, а потім встановіть наступний параметр.

2/ T2, тобто час, коли вихід вимкнено (загоряється крапка другої цифри дисплея) в діапазоні від 1 до 9999. Цей час задається F1 (+1) і F3 (+100), після перевищення 9999 змінюється на 1. Після встановлення часу T2 підтвердіть його кнопкою F2, а потім встановіть наступний параметр.

3/ "A" визначає, чи після ввімкнення живлення перший цикл зворотного відліку має бути циклом увімкнення виходу (A=1) чи вимкнення виходу (A=0) ). Вибираємо F1 або F3 і підтверджуємо F2, потім встановлюємо наступний параметр.

4/ "C" визначає, чи час T1, установлений у пункті 1, стосується секунд (C=0) чи хвилин (C=1). Вибираємо F1 або F3 і підтверджуємо F2, потім встановлюємо наступний параметр.

5/ "E" визначає, чи час T2, установлений у пункті 2, стосується секунд (E=0) чи хвилин (E=1). Вибираємо F1 або F3 і підтверджуємо F2, що зберігає дані «- - - -» і виходить з меню.

.

Задані параметри та обраний режим запам'ятовуються після відключення живлення. Після ввімкнення живлення лічильник завжди починає відлік від T1/T2 вниз. Під час T1 активація виходу сигналізується верхнім світлодіодом у правій частині світлодіодного дисплея.

.

Якщо встановлений час T1 або T2 відноситься до хвилин (1 одиниця = 1 хвилина), перша крапка на дисплеї блимає під час зворотного відліку заданого часу.

Контролер має додатковий нормально відкритий вхід, який діє як пауза. До цього входу не можна подавати зовнішню напругу. Після замикання цього входу зворотний відлік зупиняється до моменту відкриття входу. Статус введення перевіряється кожну секунду відповідно до другого циклу, тому мінімальний час паузи становить 1 секунду. Кожну секунду контролер перевіряє вхід, якщо виявляє, що він замкнутий, зупиняє зворотний відлік, вмикає нижній світлодіод і ще через секунду знову перевіряє вхід - якщо він все ще закритий, ситуація залишається незмінною, а якщо його було відкрито, він відновлює зворотний відлік і вимикає нижній світлодіод

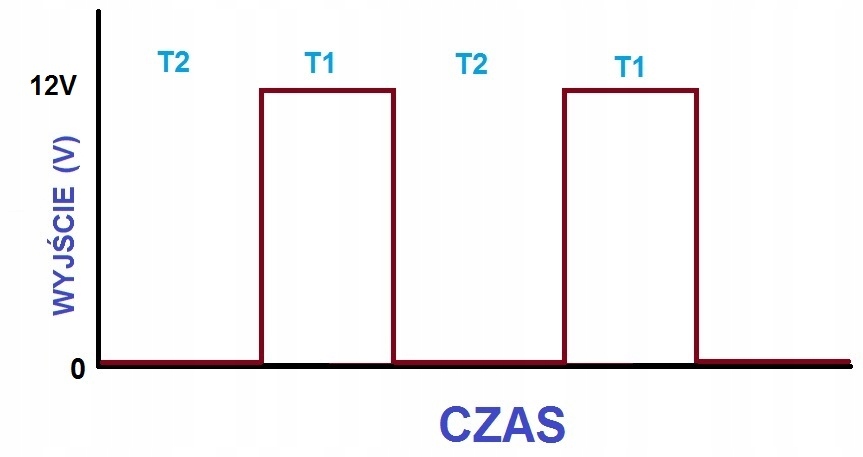

Приклад діаграми показано нижче (для приймача 12 В, але для приймачів з іншою напругою це те саме). Після ввімкнення джерела живлення спочатку йде затримка T2 (вихідний пристрій вимикається, A встановлюється на 0), потім вихід включається на час T1, потім ще одна затримка T2 і т.д...

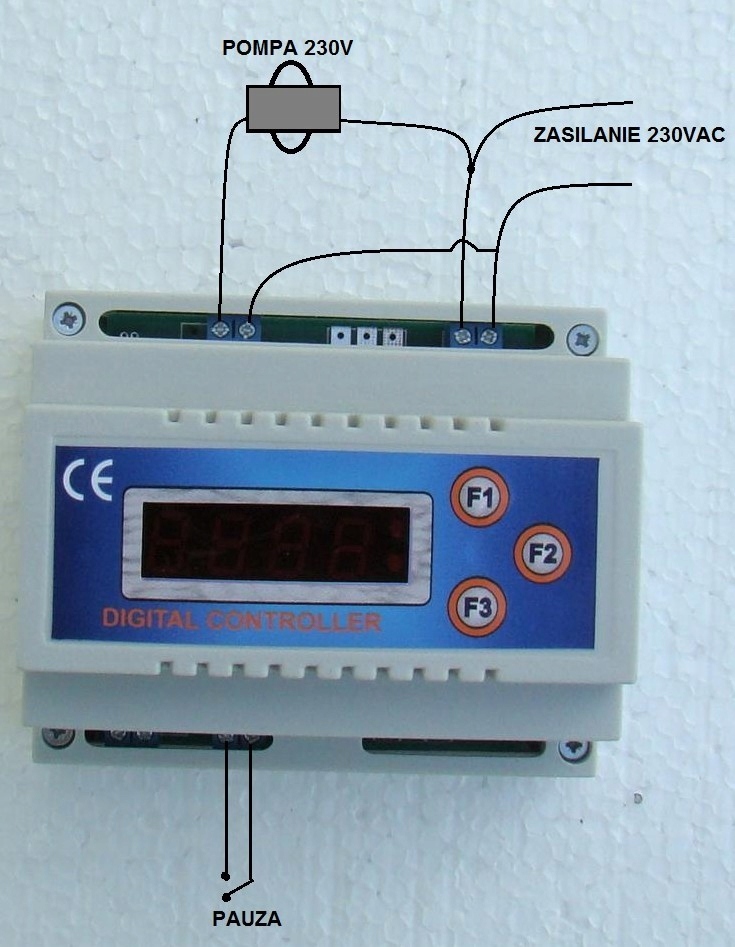

Схема підключення для приймача 230 В змінного струму показана нижче

Наприклад, керування насосом на 230 В змінного струму (циклічне ввімкнення та вимкнення), хоча це може бути будь-який приймач (макс. 4 А), наприклад, лампочка, обігрівач, двигун тощо.

.

Джерело живлення 230 В змінного струму, приймач з такою ж напругою. Підключаємо блок живлення, як показано справа вгорі, а другий кубик (той, що зліва) вгорі - вихід контролера (контакти реле замкнуті). Одним проводом (нуль) насос постійно підключений до джерела живлення 230В, а другий провід насоса (фаза) включається контролером - контактами його реле. Додатково можна підключити нормально розімкнуту кнопку ПАУЗА - на цей вхід не подавайте напругу! Примітка: неправильне підключення джерела живлення або приймача може пошкодити контролер! Виконайте всі з’єднання при відключеному джерелі живлення 230 В, перевірте з’єднання та нарешті увімкніть джерело живлення. Завжди підключайте контролер до джерела живлення за допомогою запобіжника щонайменше на 6 А.

.

Контакти реле не мають напруги, тому ви можете керувати приймачами з різною напругою, наприклад, 12 В або 24 В.

.

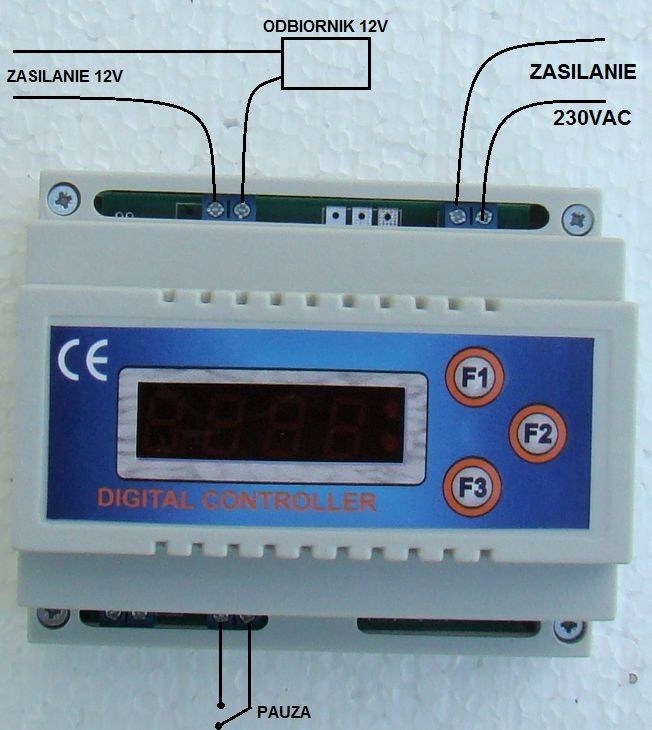

Нижче наведено схему підключення контролера з приймачем 12 В постійного струму

Як бачите, напруга 230 В змінного струму підключена до куба вгорі праворуч і використовується лише для живлення контролера. Приймач живиться своєю напругою 12 В через контакти реле (кубик зліва).

.

Відповідно до цих схем можна керувати приймачем з максимальним споживанням струму 4А. Якщо споживання струму більше, то як приймач потрібно підключити реле (типове або SSR), яке вмикатиме наш приймач.

.

Звичайно, ви також можете подавати живлення 230 В змінного струму на контролер не постійно, а за допомогою зовнішнього щоденного перемикача. Що дає вам набагато більше можливостей. Це дозволяє, наприклад, виконувати один або кілька циклів у певний час тощо.

Режим1.

У цьому режимі після ввімкнення живлення та відліку часу вихід перемикається лише один раз і залишається таким до вимкнення живлення контролера. Вхід в меню, налаштування параметрів і саме електричне підключення ідентичні режиму 0, описаному вище. Ключовим параметром тут є "А".

.

Якщо «A» встановлено на 1, то після ввімкнення живлення контролера вихід негайно вмикається, тоді час затримки T1 відраховується в хвилинах або секундах (залежно від налаштування «C»), подібно до режиму 0, але після зворотного відліку часу T1 до нуля, вихід буде остаточно вимкнено, доки не буде відключено живлення контролера. Під час зворотного відліку його можна зупинити, замкнувши вхід PAUSE. Підсумовуючи, за такої конфігурації після ввімкнення джерела живлення 230 В змінного струму приймач буде негайно ввімкнено, а потім назавжди вимкнуто після часу T1.

.

Якщо для «A» встановлено значення 0, після ввімкнення живлення контролера вихід залишатиметься вимкненим, почнеться відлік часу T2, а після зворотного відліку до нуля вихід буде ввімкнено постійно. Використання введення паузи так само, як і раніше. Вибір одиниць зворотного відліку часу (хвилини/секунди) за допомогою «E» в меню. Підсумовуючи, за такої конфігурації після ввімкнення джерела живлення 230 В змінного струму приймач буде ввімкнено постійно, але лише після того, як мине час T2 після ввімкнення джерела живлення 230 В.

.

У цьому режимі після зворотного відліку часу та перемикання виходу на дисплеї відображається символ «I—I».

Режим2.

У цьому режимі зворотний відлік часу активується вручну через додатковий контактний вхід START зліва внизу контролера, як показано на малюнку нижче. У режимах 0 і 1 цей вхід не використовується. Подібно до входу ПАУЗА, вхід ПУСК також нормально відкритого типу без напруги. Не прикладайте жодних зовнішніх напруг до цього входу! Вхід в меню, налаштування параметрів і саме електричне підключення ідентичні режиму 0, описаному вище. Операція залежить від налаштування параметра "A".

Якщо «A» встановлено на 0, після ввімкнення живлення контролера вхід залишається вимкненим, а на дисплеї з’являється «0». При замкнутому вході START контролер увімкне вихід і почне відлік часу T1. Час T1, як і в режимі 0, встановлюється в діапазоні 1-9999 секунд ("C"=0) або хвилин ("C"=1). Час, що залишився, постійно відображається на екрані. Під час зворотного відліку ми можемо зупинити відлік за допомогою входу PAUSE, тоді як вхід START не активний під час зворотного відліку. Коли відлік часу T1 закінчиться, контролер перейде в початковий стан, тобто вихід буде вимкнено, на дисплеї з'явиться «0» і контролер буде чекати наступного імпульсу, що запускає вхід START. Підсумовуючи, за такої конфігурації приймач постійно вимкнено, і після подачі імпульсу на вхід START приймач увімкнеться на час T1, а потім знову вимкнеться.

.

Якщо для «A» встановлено значення 1, після ввімкнення живлення контролера вхід автоматично вмикається негайно, а на дисплеї з’являється «0». Коли вхід START закритий, контролер вимкне вихід і почне відлік часу T2. Час T2, як і в режимі 0, можна встановити в діапазоні 1-9999 секунд ("E"=0) або хвилин ("E"=1). Час, що залишився, постійно відображається на екрані. Під час зворотного відліку ми можемо зупинити відлік за допомогою входу PAUSE, тоді як вхід START не активний під час зворотного відліку. Коли відлік часу T2 закінчиться, контролер перейде в початковий стан, тобто вихід буде включений, на дисплеї з'явиться «0» і контролер буде чекати наступного імпульсу, що запускає вхід START. Підсумовуючи, за такої конфігурації приймач увімкнено весь час, і після подачі імпульсу на вхід START приймач буде вимкнено на час T2, а потім увімкнено знову.

Режим3.

Режим 3 в основному ідентичний режиму 2 з однією відмінністю. Під час зворотного відліку вхід СТАРТ залишається активним. Замикання цього входу під час зворотного відліку призводить до зворотного відліку з початку, тобто якщо ми встановимо час на 30 секунд і контролер відлічує, скажімо, до 15, то замикання входу START призведе до того, що контролер знову почне відлік з 30.

.

.

Технічні дані:

• Живлення контролера 230 В змінного струму
• максимальне споживання електроенергії 2 Вт
• робочий час (T1), встановлений у діапазоні 1-9999 секунд/хвилин
• час перерви (T2), встановлений у діапазоні 1-9999 секунд/хвилин
• максимальне вихідне навантаження 4 A 230 В (реле)
• Монтаж на DIN-рейку, ширина контролера 10,8 см
• 4-значний світлодіодний дисплей, червоний, висота цифри 10 мм
• похибка вимірювання часу менше 0,1%
• має нормально відкритий вхід, який зупиняє зворотний відлік ПАУЗА

Контролер абсолютно новий.

.

Набір містить драйвер та посібник у форматі PDF (надсилається електронною поштою)

.
