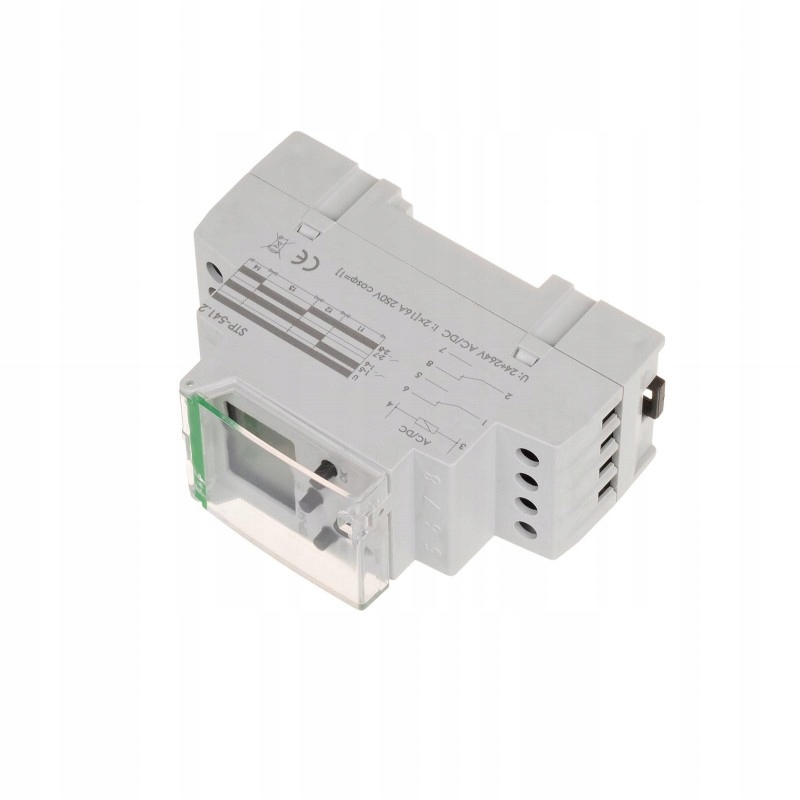

F&F, контролер часу STP-541

• Код продукту: STP-541
• Напруга живлення: 24÷264 В AC/DC
• Елемент виконавчого механізму: 2 x реле
• Максимальний струм навантаження: 2 × 16 A< /li>
• Конфігурація контактів: 2 × NO/NC
• Розділення контактів: ТАК
• Точність Налаштування часу програми: 1 с
• Налаштування часу t1, t2, t3, t4: 1сек÷99год59хв59с
• Кількість циклів повторення: 1÷999999 або нескінченно зациклене
• З'єднання: гвинтові клеми 4,0 мм²
• Момент затягування: 0,5 Нм
• Енергоспоживання: 1,5 Вт
• Робоча температура: -20÷50°C< /li>
• Розміри: 2 модулі (35 мм)
• Встановлення: на рейку 35 мм
• Рівень захисту:IP20

Опис товару

• Контролер часу типу «ПРАВО-ЛІВО».

Програмований контролер використовується для управління технологічними процесами в системах промислової автоматизації, де виникає необхідність тимчасового, циклічного, почергового ввімкнення приймачів з примусовими, тимчасовими перервами між наступними підключеннями.

Контролер часу в системах промислової автоматизації - принцип робота

Регулятор часу працює відповідно до чотириразової програми та кількості циклів. Цикл — це послідовність чотирьох послідовних контактних перемикачів. Після включення живлення контролер автоматично запускає програму. Контакт буде переведено на поз. 1-5 для часу t1. Через час t1 контакт повернеться в положення 1-6 на час t2. Тільки через час t2 другий контакт перемикається в поз. 2-7 для часу t3. Через час t3 контакт перемикається в поз. 2-8 для часу t4. Після часу t4 контролер розпочне програмний цикл спочатку (з часу t1). Цикл буде повторюватися відповідно до запрограмованої кількості повторень або нескінченно при роботі в «петлі». Збій живлення більше 1 секунди призведе до зупинки виконання програми контролера. Після повторного ввімкнення живлення контролер часу STP-541 почне виконувати програму з самого початку, включаючи запрограмовану кількість повторень циклу.
