GB6964C

виготовлений з високоякісних матеріалів

Електронний контролер поливу 24 В + джерело живлення

від відомої компанії GREENMILL

Характеристики:

МОДЕЛЬ КОНТРОЛЕРУ ПОЛИВУ: GB6964C на 4 секції

Контролер з можливістю поливу до 4 секцій. Внутрішня модель. Великий, зручний для читання дисплей і ручка для легкого налаштування. Максимум 4 старти поливу на день, у двох незалежних програмах: A і B. Час поливу для кожної секції встановлюється індивідуально від 1 до 240 хвилин.

Полив у вибрані дні тижня, за попередньо запрограмованим кількість днів. Він працює з детектором дощу та датчиком вологості ґрунту, доступним на іншому аукціоні. Функція затримки запуску.

Живлення: трансформатор 24 В (в комплекті). Резервна пам'ять Батарейки 2xAA (не входять в комплект), сертифікат CE.

Інструкція з монтажу та експлуатації:

УВАГА!!! Цей посібник користувача стосується двох контролерів: 4-секційного та 8-секційного.

Контролер призначений для керування роботою електромагнітних клапанів 24 В змінного струму в автоматичному або ручному режимі поливу.

Завдяки великій ручці ви можете легко встановлювати та змінювати план поливу. Чіткий висококонтрастний рідкокристалічний дисплей дозволяє легко читати параметри.

Основні сфери застосування контролера: зрошення присадибних і зелених насаджень, невеликих сільськогосподарських і садових насаджень, розсадників.

Контролер можна встановити лише в приміщенні (внутрішня модель). Контролер не призначений для управління виробничими процесами.

Технічні характеристики контролера

Модель для внутрішнього використання з приєднаним трансформатором 230 В змінного струму/24 В змінного струму.

Контролер випускається у версіях для макс. 4 або 8 секцій.

Можливість програмувати макс. 2 незалежні програми для кожної секції, кожна з яких може мати до 4 запусків зрошення на день (макс. 8 запусків зрошення на день для кожної секції).

Час роботи секції: встановлюється окремо для кожної секції: від 1 хвилина до максимум 240 хвилин.

Вибір днів поливу:

• індивідуальний вибір днів тижня (пн-нд)
• полив інтервал: від щоденного поливу до поливу з інтервалом до макс. 32 дні
• парні/непарні дні

Співпраця програми із зовнішнім детектором дощу/датчиком вологості (нормально закритого типу)

Функція затримки поливу ( 0 -24h-48h-72h) у співпраці з підключеним детектором/сенсором

2 лужні батареї типу AA 1,5 В дозволяють програмувати контролер перед встановленням у цільовому місці та підтримувати функцію годинника.

Ручний режим роботи (MAN):

• одноразова активація програми або групи програм
• перемикання окремого розділу
• Положення «STOP» зупиняє цикл поливу або автоматичні програми, наприклад, під час дощової погоди чи взимку.

Завжди вибирайте ручку в цьому положенні, коли джерело живлення від трансформатора не підключено, щоб запобігти розрядженню батареї розряджання.

Вихід до керування реле насоса або головним електромагнітним клапаном із можливістю призначити його до

конкретної програми чи розділу, у разі подвійного джерела живлення чи керування , наприклад, садового освітлення.

Живлення

Контролер живиться одночасно: від двох лужних батарей типу АА 1,5 В (не входять до комплекту) та від мережі змінного струму 24 С через трансформатор 230 В 50 Гц, що входить у комплект.

• ВХІД ТРАНСФОРМАТОРА: 230 В змінного струму 50 Гц 150 мА
• ВИХІДНИЙ ТРАНСФОРМАТОР: 24 В змінного струму 50 Гц 800 мА 19,2 Вт
• ВИХІД: 24 В змінного струму 50 Гц макс. 1 А
• електромагнітні клапани: макс. 0,75 A (макс. 2 шт. зі струмом до 0,25 A)
• головне коло: макс. 0,25 A
• Запобіжник: ця модель контролера не оснащена запобіжник.

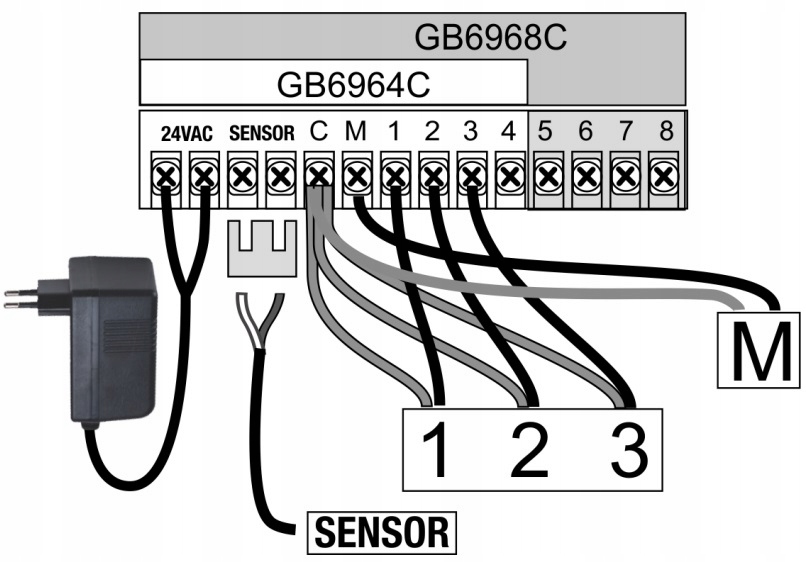

Опис клем:

24VAC - підключення силових кабелів від трансформатора (заводського виготовлення)

C - загальний кабель (для підключення 1 проводу від кожного електромагнітного клапана, датчика дощу або реле насоса) .

СЕНСОР - датчик дощу. Якщо він не підключений, клеми ДАТЧИКА повинні бути з’єднані металевою перемичкою.

M - реле насоса або головний електромагнітний клапан

1-4...8 підключення секції 24V електромагнітні клапани

УВАГА! Ніколи не підключайте перемичку між клемою SENSOR і C або C і M, оскільки це може призвести до негайного пошкодження контролера!

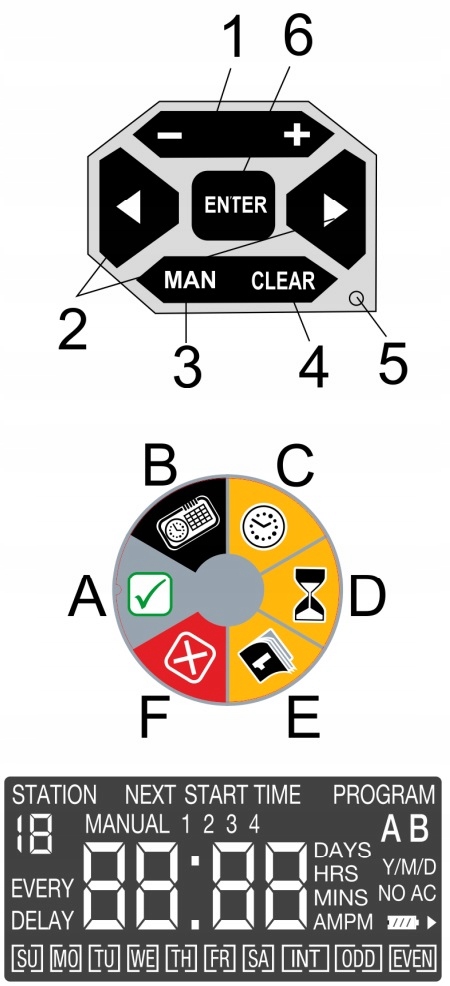

Елементи контролера

1. РК-дисплей

Великий, висококонтрастний РК-дисплей чітко показує: поточний час і

налаштування програми поливу. Відображені

символи пов’язані з

активністю програмування та кнопками керування.

2. Кнопки керування

Контролер оснащено п’ятьма великими

кнопками (включаючи дві подвійні) для

встановлення програми поливу та кнопкою скидання. Разом із індикатором програмування, який відображається на

дисплеї, кнопки використовуються для встановлення: поточного часу, часу поливу, днів поливу, часу поливу та

інших функцій.

3. Кнопка керування

Велика ручка використовується для вибору режиму роботи, а також вказує на поточний режим програмування:

4. Кришка/роз’ємна планка

З’єднувальна планка кабелю прихована під знімною кришкою із засувкою. Планка дозволяє підключати

вихідні та вихідні кабелі до контролера (блок живлення, секційні електромагнітні клапани, датчик, реле насоса). Під кришкою також є відсік для двох батарей 1,5 В, які використовуються для збереження пам’яті контролера

у разі втрати живлення 24 В, що подається від мережі 230 В.

5. Трансформатор 230 В змінного струму 50 Гц / 24 В змінного струму (у комплекті)

Підключений до клем 24 В змінного струму. Використовується для живлення електромагнітних клапанів і електронної частини контролера

Опис кнопок і положень диска

Кнопки керування:

Кнопка керування

Велика ручка використовується для вибору режиму роботи, а також вказує на поточний режим програмування:

А. RUNАвтоматичний режим роботи (налаштування ручки за замовчуванням після програмування налаштувань). У цьому режимі відображається поточний час і, якщо встановлено зрошення, кожні 2 секунди по черзі відображаються час і наступний час початку зрошення. Коли зрошення в даний момент триває, на дисплеї кожні 2 секунди по черзі відображаються: поточний час і час поливу, що залишився. У положенні RUN може з’явитися символ батареї, який вказує на те, що батарею потрібно замінити на нову.

B. ВСТАНОВИТИ ГОДИННИКУстановити час і дату: годину, хвилину, рік, місяць і день року

C. ЧАС ПОЧАТКУ Встановлює час початку поливу першої секції

D. HOW LONG Встановлює тривалість поливу для кожної секції

E. ЯК ЧАСТОУстановіть дні поливу або частоту поливу

F. ВИМК Вимикає автоматичне зрошення, запобігає розрядженню батареї, коли напруга 24C від трансформатора не підключена
