TB6600 4A 1/32 КОНТРОЛЕР КРОКОВОГО ДВИГУНА MACH

Драйвер крокового двигуна 4A

Драйвер крокового двигуна з максимальним струмом 4A та напругою живлення 9-40VDC. Пристрій призначений для роботи з двофазними однополярними та біполярними кроковими двигунами з 4 або 6 контактами.

Завдяки дуже великим поділкам можна досягти високої точності позиціонування.

Контролер може працювати з такими поділками:

p>

• 1/1 200 кроків на оберт
• 1/2 400 вилок на оберт
• 1/4 800 кроків на оберт
• 1/8 1600 кроків на оберт
• 1/16 3200 кроків на оберт
• 1/32 6400 кроків на оберт< /li>

У контролері ми можемо встановити максимальний струм відповідно:

• 0,5 A (в імпульсі 0,7 A)
• 1,0 A (в імпульс 1,2 A)
• 1, 5 A (імпульс 1,7 A)
• 2,0 A (імпульс 2,2 A)
• 2,5 A (імпульс імпульс 2,7 A)
• 2 ,8 A (у імпульсі 2,9 A)
• 3,0 A (у імпульсі 3,2 A)
• 3,5 A (у 4,0 Імпульс)

Пристрій має оптоізольовані вхідні сигнали з обома контактами (+ і -), щоб ним можна було керувати як PNP (плюс подача) або NPN (масова подача).

Контролер має такі вхідні сигнали:

• ENA- (клема «-» сигналу активації приводу)
• ENA+ (клема «+» сигналу активації приводу)
• DIR- (клема «-» сигналу напрямку)
• DIR+ (клема «+» сигналу напрямку)
• PUL- ("-" клема імпульсного сигналу)
• PUL+ (" клема +" імпульсний сигнал)

Контролер розроблено таким чином, що вхідні сигнали подаються від 5В напруга (логіка TTL 5 В), якщо вхідні сигнали надходять від джерела з іншою напругою 12, 24 В, відповідний резистор 3,3 кР.

Характеристики продукту

• Висока якість виготовлення
• Просте підключення
• Оптоізоляція входів
< /ul >

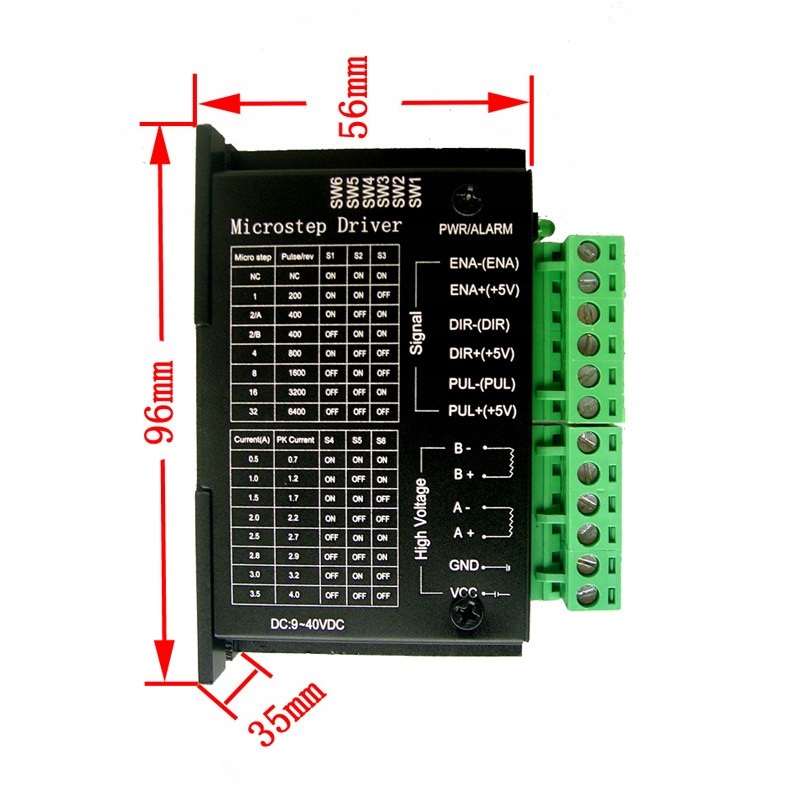

Технічні параметри

• Напруга живлення 10-40 В постійного струму
• Максимальний вихідний струм 4A
• Максимальна поділка 1/ 32
• Захист від перевантаження

Розміри

• Довжина 96 мм
• Ширина 56 мм
• Висота 35 мм
• Вага приблизно 100 г

Застосування:

• Фрезерні верстати
• Плотери
• Загальні контролери (підсилювачі потужності) для крокових двигунів
