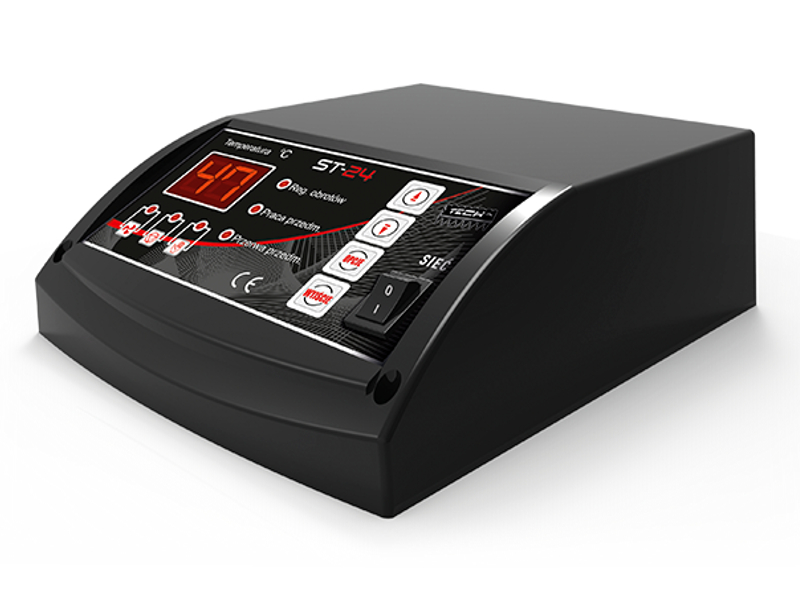

водій для котла, печі, насоса, вибуху ST-24

Функції, виконані контролером:

Мікропроцесорний регулятор ST-24 призначений для управління тягарем котла, який оснащений насосом для удару та водної циркуляції.

Його завдання - підтримувати встановлену температуру за допомогою вентилятора.

Принцип дії:

Контролер ST-24 призначений для управління центральним нагрівальним котлом. оснащений ударом і насосом водного кола.

Його завдання - підтримувати встановлену температуру за допомогою вентилятора. Якщо контролер працює як функція стрільби, тоді як температура печі нижче 30 ° C, то для того, щоб увімкнути контролер (вентилятор), натисніть кнопку [вхід]- це увімкне індикатор позначеної ручної роботи та прикріплення вентилятора. Встановлена ​​температура. Натискання цієї кнопки вимкне функцію освітлення (тобто ручну роботу) Після досягнення встановленої температури контролер переходить у режим підтримки. У цьому режимі операція драйвера передбачає перемикання ударів із частотою залежно від налаштувань клієнта та палива, що використовуються в котлі.

Функції контролера:

Налаштування обертання:

Функція управління швидкістю керує швидкістю вентилятора. Коригування знаходиться в межах від 1 до 6.

Чим вище передача, тим швидше вентилятор працює 1 передач, - це мінімум швидкості вентилятора та 6 максимальної роботи вентилятора. Швидкість удару залежить від встановлення функції регулювання швидкості. Ця функція запобігає виходу котла. Після досягнення встановленої температури котел переходить у стан підтримки.

Робоча функція:

Це час (секунди) роботи вентилятора. Цей параметр використовується для встановлення робочого часу вентилятора під час технічного обслуговування.

Функція WIMUM:

Це час (хвилини) розрив між окремими ударами. Функції, що містяться в цих двох меню, використовуються для регулювання роботи котла, залишаючись у циклі технічного обслуговування. Бажання - це термін дії котла, якщо температура котла триває над встановленою температурою.

Встановлена ​​функція Температура:

Встановлена ​​температура - це бажана температура на котлі. Ми змінюємо його, використовуючи відповідні стрілки, підвищуючи температуру вгору або опускаючи вниз, поки дисплей пульсує. Через 4 секунди на дисплеї відображається температура на котлі.

Контроль насоса Coper:

Він складається з вмикання та вимкнення центрального нагрівального насоса. Залежно від температури в котлі. Лікування відбувається після досягнення 30 ° С нас насос працює без перебоїв. Повернення нижче 28 ° С, це запобігає зайвій роботі насоса.

заводські налаштування:

Регулятор спочатку налаштований на роботу. Однак він повинен бути адаптований до ваших власних потреб. У будь -який час можна повернутися до заводських налаштувань.

безпека:

Контролер оснащений низкою безпеки, що забезпечує безпечну роботу. Усі помилки відображаються на світлодіодному дисплеї:

e4 - означає, що перевищує максимальну температуру котла (встановлено на 85 ° C)

e5 - означає пошкодження датчика температури.

В обох випадках кріпиться удар і центральний нагрівальний насос (у випадку, якщо він не був увімкнено). У разі помилки E4, після зниження температури до безпечного рівня тривогу можна видалити за допомогою ключа параметрів. Крім того, контролер закріплений міні -біметалічним датчиком (тепловим), який відключає подачу вентилятора у разі перевищення температури 85 ° С, центрального насоса для нагріву. Робота c

Функції, виконані контролером:

• Керування вентилятором
• Контроль насосів Co

обладнання контролера:

• Світлодіодний дисплей
• Датчик температури
• Захист від температури (Терік)
• житло, призначене для встановленого на котлі
