Інтегрований стереопідсилювач Technics SU-G700M2

Механізм JENO (усунення джитерних спотворень та оптимізація формування шумових характеристик)

Для забезпечення точної передачі великих обсягів аудіоданих без втрат, що містяться в сигналі, що надходить до гучномовців, у секції підсилювача потужності SU-G700M2 використовується повністю цифрова система підсилення, включаючи механізм JENO, що реалізує концепції дизайну Technics. системи відліку. Щоб усунути погіршення якості звуку, спричинене спотворенням тремтіння, яке часто є проблемою у звичайних цифрових підсилювачах, SU-G700 оснащено оригінальною схемою зменшення тремтіння, усуваючи його по всій звуковій смузі. Також використовується унікальна високоточна система обробки сигналу ШІМ, необхідна для досягнення високої якості звуку. Завдяки оптимізації таких параметрів, як швидкість реакції на шум, швидкість квантування та кількість на основі нашого унікального досвіду, дані, що містяться в джерелах високої роздільної здатності, без втрат перетворюються на сигнали ШІМ - навіть у широкому динамічному діапазоні. Ці технології забезпечують надзвичайно природне та детальне відтворення звуку, що дозволяє слухачеві відчути навіть делікатні музичні нюанси.

LAPC (калібрування фази з урахуванням навантаження)

Імпеданс динаміків змінюється на певних частотах, тому підсилювач має керувати динаміками незалежно від їхніх характеристик. Однак звичайні цифрові підсилювачі підключаються до гучномовців через фільтр низьких частот у вихідному каскаді, що робить вплив характеристик опору гучномовця на ці підсилювачі ще більшим. Крім того, хоча амплітудні характеристики звичайних підсилювачів можна було б покращити за рахунок негативного зворотного зв’язку, фазові характеристики не могли бути покращені. Ось чому ми розробили алгоритм оптимізації, який забезпечує ідеальну імпульсну характеристику за допомогою цифрової обробки сигналу шляхом вимірювання фазових характеристик - амплітуди частоти підсилювача до підключених колонок. Ця нова техніка дозволяє вирівняти амплітуду та фазу частотної характеристики, що було неможливо раніше, а також забезпечує високу якість звуку з багатим просторовим виразом.

Удосконалений, швидкий і тихий блок живлення

Технологія живлення, реалізована в моделі еталонного класу SU-R1000, забезпечує вищу потужність динаміка та відчуття більшої енергії. Імпульсну робочу частоту було збільшено зі звичайного діапазону 100 кГц до діапазону 400 кГц, щоб забезпечити стабільну напругу та джерело живлення та зменшити негативний вплив модуляції на якість звуку. Пристрій оснащено тими самими перетворювачами GaN FET і SiC SBD, які встановлені в моделі SU-R1000, щоб забезпечити максимальну ефективність високошвидкісної комутаційної системи живлення.

Крім того, на більш пізньому етапі ми маємо регулятор із дуже низьким рівнем шуму. Це запобігає зниженню регулювання через постійну частоту роботи імпульсів і мінімізує введення шумової складової у високі частоти. Результатом є низький рівень шуму та високочутливе джерело живлення, яке максимізує продуктивність цифрового підсилювача.

Тристороння структура

Інтегровані підсилювачі мають широкий набір схем, наприклад схеми обробки мікросигналів від підключених джерел або ті, що працюють із великими струмами, як-от схеми вихідного каскаду та схеми джерела живлення. SU-G700M2 має конструкцію з трьох частин із перегородками між блоками схем, адаптованими до рівня підтримуваного сигналу. Це усуває перешкоди між блоками схем і забезпечує чистий звук. На додаток до конструкції, що складається з трьох частин, SU-G700M2 має нижню частину корпусу з двошаровою структурою зі сталевими пластинами товщиною 1,2 мм і 2 мм, верхньою панеллю зі сталевої пластини товщиною 1,6 мм і передньою частиною з алюмінію товщиною 7 мм. панель для кращого гасіння вібрацій.

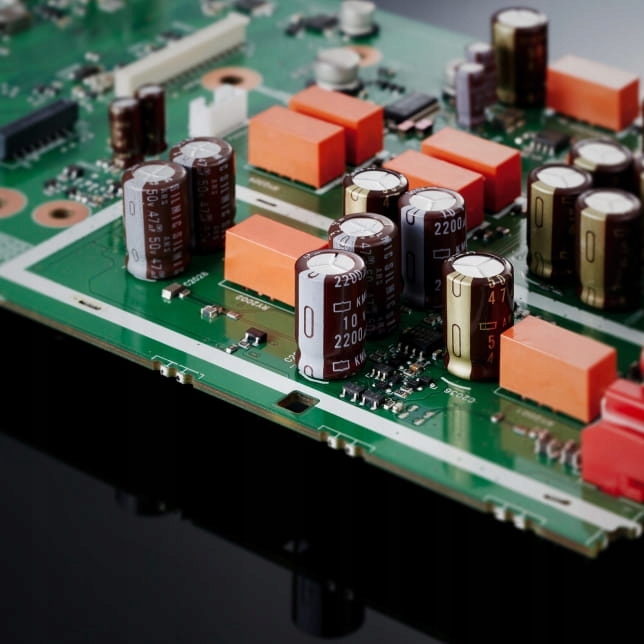

Вхід PHONO з низьким рівнем шуму

Тепер підтримується вхід PHONO MC. Вхід PHONO забезпечує низький рівень шуму за допомогою диференціальної паралельної конфігурації на першому етапі (малошумний FET). Крім того, 4-рівнева настройка підсилення дозволяє вибрати найкращу продуктивність відповідно до потужності картриджа. Це забезпечує оптимальне відтворення високоякісних аналогових аудіоджерел, адаптованих до середовища користувача.

Підсилювач для навушників класу АА

У SU-G700M2 використовується підсилювач для навушників класу AA з ізольованими схемами підсилювача, які використовуються для посилення напруги та струму для посилення аудіосигналу. Напруга посилюється висококласним операційним підсилювачем, струм посилюється операційним підсилювачем з високою пропускною здатністю, а високоякісний вихідний сигнал ШІМ від механізму JENO перетворюється в аналоговий з високою точністю, що забезпечує ідеальне керування навушники. Це дозволяє відтворювати музику з низьким спотворенням і широким частотним діапазоном незалежно від опору навантаження навушників.

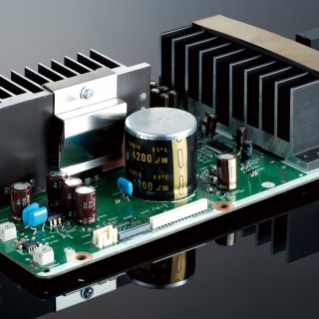

Блоковий конденсатор Exclusive Technics

Джерело живлення підсилювача оснащено ексклюзивним електролітичним блочним конденсатором Technics, оптимізованим шляхом ретельного налаштування, який було встановлено в SU-R1000.

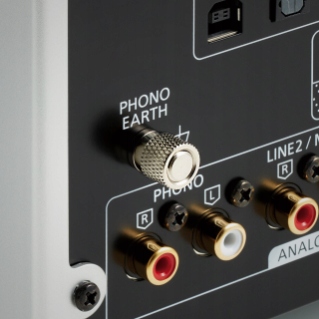

Великий роз'єм заземлення

Велика клема заземлення вміщує товстий дріт заземлення великого діаметру.

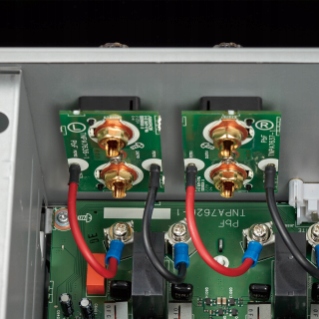

Латунні роз’єми динаміків

Гвинти, які використовуються для кріплення кабелів, що передають аудіосигнали, до терміналів гучномовців виготовлені з немагнітної латуні.

Технічні дані

• Розмір і вага:Висота: 148 мм Ширина: 430 мм Глибина:428 мм

• Вага:12,6 кг

• Механізм JENO (усунення джиттера та оптимізація формування шуму)

• LAPC (навантаження адаптивного калібрування фази)

• Удосконалений, швидкий і тихий блок живлення

• Тристороння структура

• Вхід PHONO з низьким рівнем шуму

• Підсилювач для навушників класу АА

Вихідна потужність

• 70 Вт + 70 Вт (1 кГц, T.H.D. 0,5%, 8 Ом, 20 кГц LPF)
• 140 Вт + 140 Вт (1 кГц, T.H.D. 0,5%, 4 Ом, 20 кГц LPF)

Опір навантаження

• 4 Ω–16 Ω

Частотна характеристика

• PHONO (MM): 20 Гц–20 кГц (ВІДХИЛЕННЯ RIAA ±1 дБ, 8 Ом)
• PHONO (MC): 20 Гц–20 кГц (ВІДХИЛЕННЯ RIAA ±1 дБ, 8 Ом)
• ЛІНІЯ: 5 Гц–80 кГц (-3 дБ, 8 Ом)
• ЦИФРОВИЙ: 5 Гц–80 кГц (-3 дБ, 8 Ом)

Вхідна чутливість/вхідний імпеданс

• PHONO (MM): 2,5 мВ/47 кОм
• PHONO (MC): 300 мкВ/100 Ом
• ЛІНІЯ: 200 мВ/22 кОм

Аналоговий вхідний термінал

• LINE x 2 (LINE1, LINE2/MAIN IN)
• PHONO (MM/MC) x 1

Цифровий вхідний термінал

• Цифровий оптичний x 2 (OPT 1, OPT 2)
• Цифровий коаксіальний x 2 (COAX 1, COAX 2)
• USB-B x 1 (ПК)

Аналоговий вихід

• LINE OUT x 1 (LINE OUT)
• PRE OUT x 1　(PRE OUT)

Вихід для навушників

• Так, стерео Φ 6,3 мм

ПК (USB-B)

• Високошвидкісний USB 2.0
• USB Audio Class 2.0, асинхронний режим

Підтримуваний кодек

• PCM Так (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 кГц/16, 24, 32 б)
• DSD Так (2,8 МГц, 5,6 МГц, 11,2 МГц)

Режим керування DSD

• Рідний режим ASIO, режим DoP

Потужність

• 220–240 В змінного струму, 50/60 Гц

Енергоспоживання

• 95 Вт

Розміри (Д x В x Г)

• 430 мм × 148 мм × 428 мм

Вага

• Приблизно 12,6 кг

Аксесуари

• Кабель живлення, пульт дистанційного керування, батарейки для пульта дистанційного керування, посібник користувача
