POLISH LOW TELESCOPIC CYLINDER

STROKE 750mm

Production:

Original product of the Hydrolider brand, symbol: 1.30.80.011; CT 105/5/750

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, будівництві та промисловості. The compact structure and low profile make the cylinder ideal for low-bed vehicles or low-set trailer load boxes.

General information:

• Number of sections (piston rods): 5
• Cradle: NO
• Working medium: mineral hydraulic oil with a viscosity of 10 - 300 cST
• Maximum speed of the piston rods 0.5m/s
• Oil demand: 4 liters
• Maximum working pressure: 16 MPa
• Sensitivity threshold (start-up pressure): 0.5 MPa

Operating parameters:

• Operating temperature range from -15°C до 80°C
• Тип рідини: гідравлічна олива на основі мінерального масла

ШАНОВНИЙ КЛІЄНТЕ, ПРОЧИТАЙТЕ ЦЕ, ПЕРЕД ВИБОРОМ ПОСТАЧАЛЬНИКА ПРИВОДУ:

На фото ви бачите лише металеві елементи, з яких виготовлено привід. Фактично, привод вартий лише внутрішніх ущільнень, які використовуються в його конструкції. Ми гарантуємо, що всі наші приводи мають посилені ущільнення, які не виробляються в Китаї чи інших країнах Далекого Сходу. Якщо вам важлива якість і довговічність, обирайте актуатори Hydrolider, які єдині гарантують надійність протягом багатьох років.

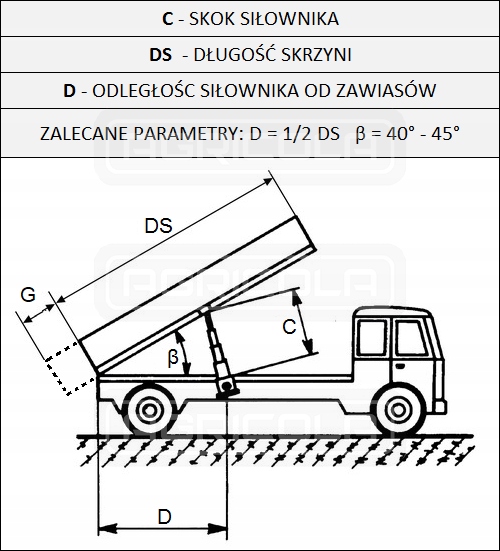

Дані, корисні під час вибору приводу для вантажного ящика:

• максимальна вага насипного вантажу + вага ящика (12 МПа): 8T
• максимальна вага насипного вантажу + вага ящика (16 МПа): 10T
• максимальна відстань від приводу до петель (D): 1050 мм
• довжина ящика, коли перекидання назад (DS): 2100 мм
• можливість подовження ящика шляхом переміщення його за петлі (G)

Зусилля висування приводу на окремих секціях 12/16 МПа (T):

• перша секція, діаметр 105 мм - 10,6T / 14,1T
• друга секція, діаметр 90 мм - 7,8 Т / 10,3 Т
• третя секція, діаметр 75 мм - 5,4 Т / 7,2 Т
• четверта секція, діаметр 60 мм - 3,5 Т / 4,6 Т
• п'ята секція, діаметр 45 мм - 1,9 Т / 2,6 Т
