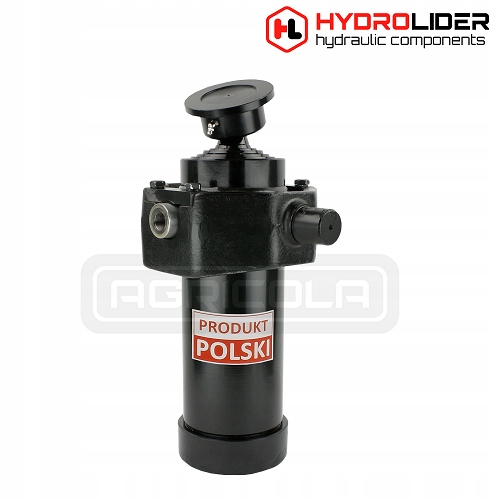

ТЕЛЕСКОПІЧНИЙ ПРИВОД З ХОДОМ 1432 мм В КОМПЛЕКТІ З МОНТАЖНОЮ ГНІЗДОЮ ТА КОЛЛИСКОЮ

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символи виробника: 1.30.80.023 1; CT 105/5/1432

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

p>

Компактна конструкція та низький профіль роблять привод ідеальним для транспортних засобів з низькою кузовом або низькорозташованих кузовів причепа.

Загальна інформація:

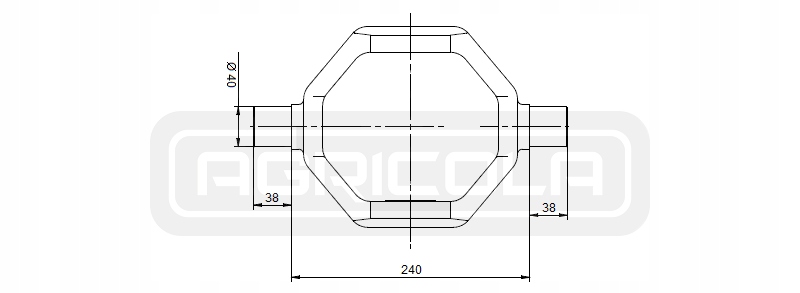

• Колиска: ТАК
• Кількість секцій (поршневі штоки): 5
• Максимальна швидкість поршневих штоків 0,5 м/с
• Потрібна кількість масла: 9 літрів
• li>
• Максимальний робочий тиск: 16 МПа
• Поріг чутливості (пусковий тиск): 0,5 МПа
• li>

Робочі параметри:

• Допустима температура навколишнього середовища: від -40ºC до +60ºC
• Допустима температура масла: - від 15ºC до +80ºC
• Тип рідини: мінеральне гідравлічне масло на масляній основі

ШАНОВНИЙ КЛІЄНТУ, ПРОЧИТАЙТЕ ЦЕ, ПЕРЕД ВИБОРОМ ПОСТАЧАЛЬНИКА ПРИВОДУ:

На фото ви бачите лише металеві елементи, з яких виготовлено привод. Фактично, привод вартий лише внутрішніх ущільнень, які використовуються в його конструкції. Ми гарантуємо, що всі наші приводи мають посилені ущільнення, які не виробляються в Китаї чи інших країнах Далекого Сходу. Якщо вам важлива якість і довговічність, обирайте актуатори Hydrolider, які єдині гарантують надійність протягом багатьох років.

Варто знати:

Гідравлічні телескопічні приводи складаються з кількох циліндрів із дедалі меншими діаметрами, зібраних один в одного та послідовно висуваються. Таким чином можна отримати великий хід за короткої довжини складеного приводу.

У гідравлічних телескопічних приводах односторонньої дії олива під тиском діє з одного боку, змушуючи окремі елементи приводу розширити. Телескоп повертається під впливом зовнішньої сили (зазвичай під впливом ваги розвантажувального ящика причепа).

Потік і відтік масла відбувається по одному трубопроводу, напрямок потоку масла контролюється оператором машини через розподільний клапан (важіль).

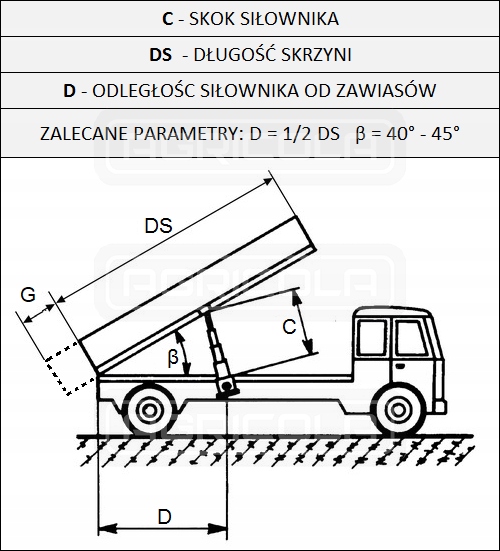

Рекомендований кут нахилу ящика при розвантаженні повинен бути від 40 до 45 градусів. Місце встановлення приводу має бути на половині довжини вантажного ящика. Нижче наведено корисні таблиці та діаграми для вибору відповідного приводу, знаючи довжину вантажного ящика:

Дані, корисні під час вибору приводу для вантажної коробки:

• максимальна вага насипного вантажу + вага коробки (12 МПа): 8 Т
• максимальна вага сипучого вантажу + вага ящика (16 МПа): 10 т
• максимальна відстань від приводу до петель (D): 1800 мм
• довжина ящика при перекиданні назад (DS): 3600 мм
• li>
• можливість висунення ящика шляхом переміщення його за петлі (G)

Сила розтягування приводу на окремих секціях 12/16 МПа (Т):

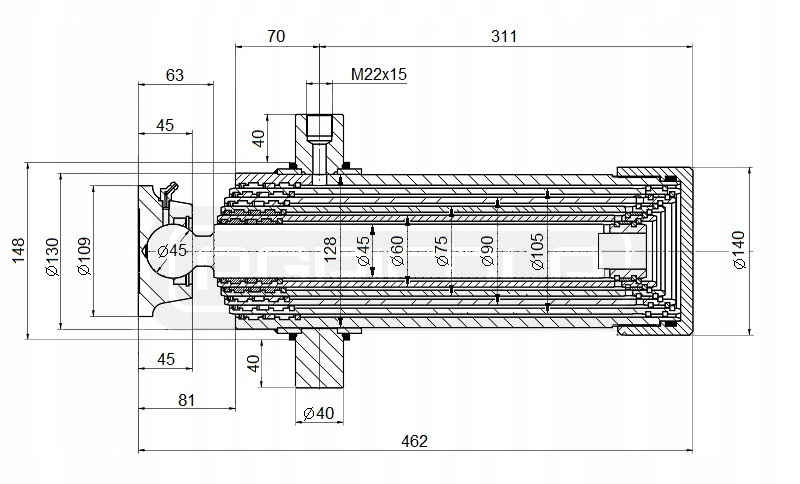

• діаметр першої секції 105 мм - 10,6 Т / 14,1 Т
• діаметр другої секції 90 мм - 7,8 T / 10.3T
• третя секція діаметром 75 мм - 5 ,4T / 7.2T
• четверта секція, діаметр 60 мм - 3.5T / 4.6T
• п'ята секція, діаметр 45 мм - 1.9T / 2.6T
