4G GPS-локатор – Teltonika FMC920

Локатор FMC920 – це пристрій відстеження, який використовує з’єднання GNSS і GSM для збору та передачі даних про місцезнаходження. Це маленький розумний трекер із Bluetooth® і внутрішнім резервним акумулятором

Основні функції локатора FMC920:

• 4G Cat 1 для швидкої передачі даних і надійного з’єднання
• Відстеження в реальному часі
• Віддалений моніторинг
• Можливість відключити запалювання
• Широкі можливості підключення зовнішніх пристроїв через Bluetooth® LE, включаючи маяки та датчики для моніторингу температури, вологість, виявлення магніту та рух
• Вбудований датчик руху (акселерометр)
• Швидке позиціонування на відкритому повітрі та високоякісне відстеження в густонаселених міських районах
• Реєстрація даних на основі часу, швидкості, кута, відстані, запалювання чи інших подій I/O
• Передача даних через GPRS
• Глушіння виявлення
• Захист від перенапруги
• Можливість оновлення програмного забезпечення через FOTA Web, FOTA або Teltonika Configurator (USB, Bluetooth®)
• Синхронізація часу через GNSS, NITZ, NTP
• Моніторинг палива через LLS (аналоговий) або ключ OBDII
• Виявлення запалювання через цифровий вхід 1, акселерометр, напруга зовнішнього живлення або швидкість двигуна (блок OBDII)
• Вбудована флеш-пам'ять 128 МБ
• Вбудована літій-іонна батарея 170 мАг
• Виявлення нещасних випадків
• Режими сну для економії енергії: Сон GPS, Глибокий сон онлайн, Глибокий сон, Ультраглибокий Сон

Трекер FMC920 – це компактний пристрій відстеження, який використовує технологію4G LTE Cat 1 із опцією 2G (GSM). Цей пристрій оснащено модулем GNSS для визначення місцезнаходження та Bluetooth®. Він має внутрішню резервну батарею, яка дозволяє працювати без зовнішнього джерела живлення протягом певного періоду часу після від’єднання від батареї транспортного засобу.

Цей локатор призначений для моніторингу транспортних засобів і керування автопарком, а також може використовуватися в компаніях зі страхування й оренди телематичних засобів. Його можна встановлювати у важкодоступних місцях завдяки йогомаленьким розмірам. Пристрій підтримує різні сценарії, такі якекологічна їзда, перевищення швидкості, застрягання, буксирування та аварії. Також доступні команди SMS/GPRS для налаштування, керування та налагодження.

Локатор FMC920 має один цифровий вхід, один аналоговий вхід і один цифровий вихід з відкритим колектором. Він також має два світлодіоди для індикації стану пристрою. Пристрій має вбудовані антени GNSS і GSM.

FMC920 Tracker має кілька режимів сну, щоб допомогти заощадити заряд акумулятора. Це:

• Режим сну GPS: модуль GPS вимкнено, але пристрій усе ще записує дані
• Режим глибокого сну:модуль GNSS сплячий, а модуль GSM/GPRS вимкнено
• Режим глибокого сну онлайн: працює як режим сну в режимі глибокого сну, але без скасування реєстрації від Мережа GSM
• Режим ультра глибокого сну: GPS і GSM вимкнено для максимального заощадження енергії

Конструкційна схема локатора FMC920:

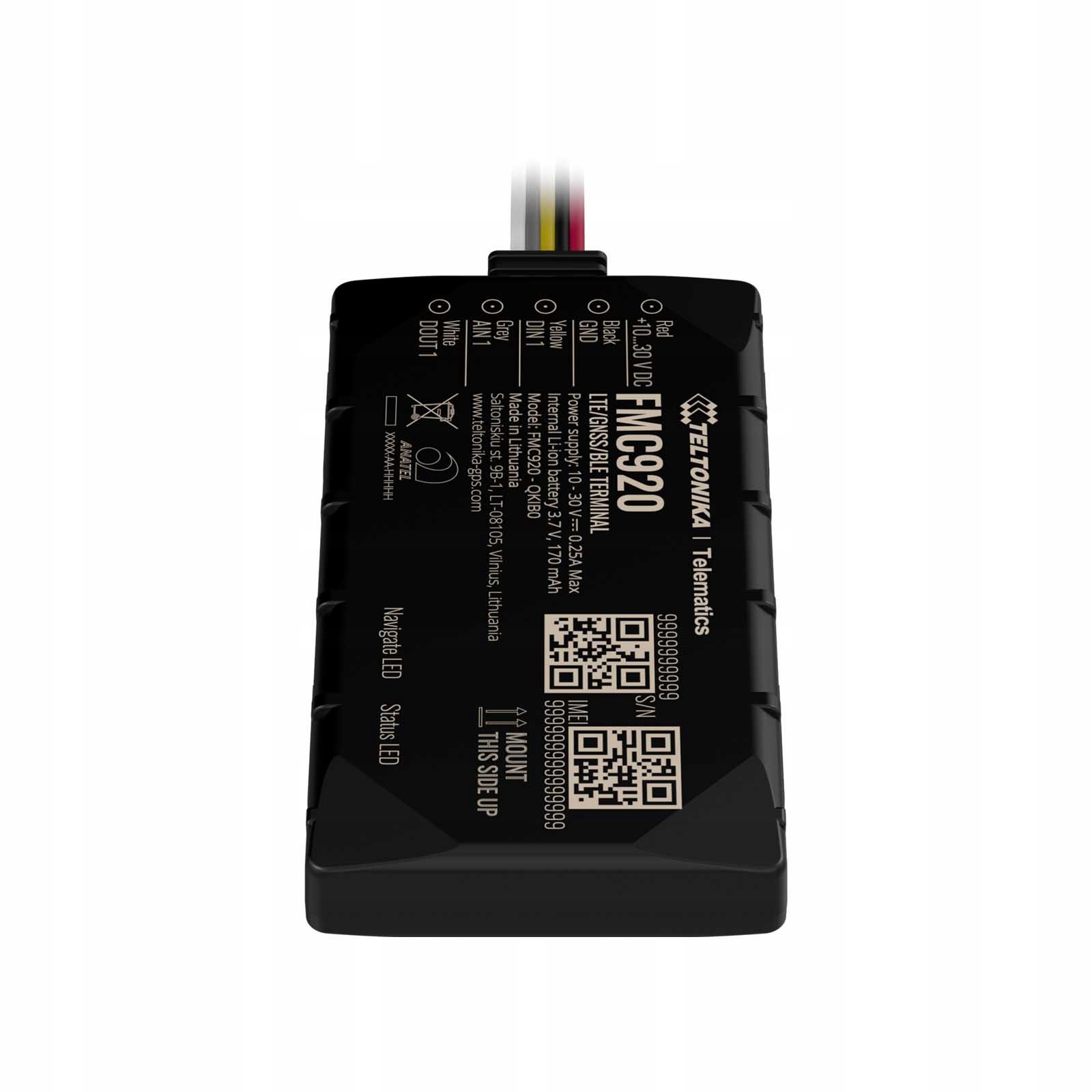

Вигляд зверху (перший малюнок):

Вигляд знизу (другий малюнок):

Опис роботи світлодіода (GNSS):

• Ввімкнено постійно: сигнал GNSS не отримано. Це означає, що пристрій не може визначити своє положення
• Блимає кожну секунду: Нормальний режим роботи, GNSS працює належним чином, пристрій отримує сигнал і відстежує місцезнаходження
• Вимкнено: модуль GNSS вимкнено, оскільки пристрій не працює або перебуває в режимі сну. Це означає, що пристрій не активно відстежує місцезнаходження
• Швидко блимає: Програмне забезпечення пристрою (прошивка) оновлюється

Опис роботи світлодіода (статус пристрою):

• Блимає кожну секунду: нормальний режим роботи. Пристрій увімкнено та працює належним чином
• Блимає кожні дві секунди: Пристрій перебуває в режимі сну, що означає знижене енергоспоживання
• Швидко блимає протягом короткого проміжку часу: Вказує на активність модему, наприклад під час передачі даних
• Вимкнено: Пристрій не працює або завантажується в режимі сну

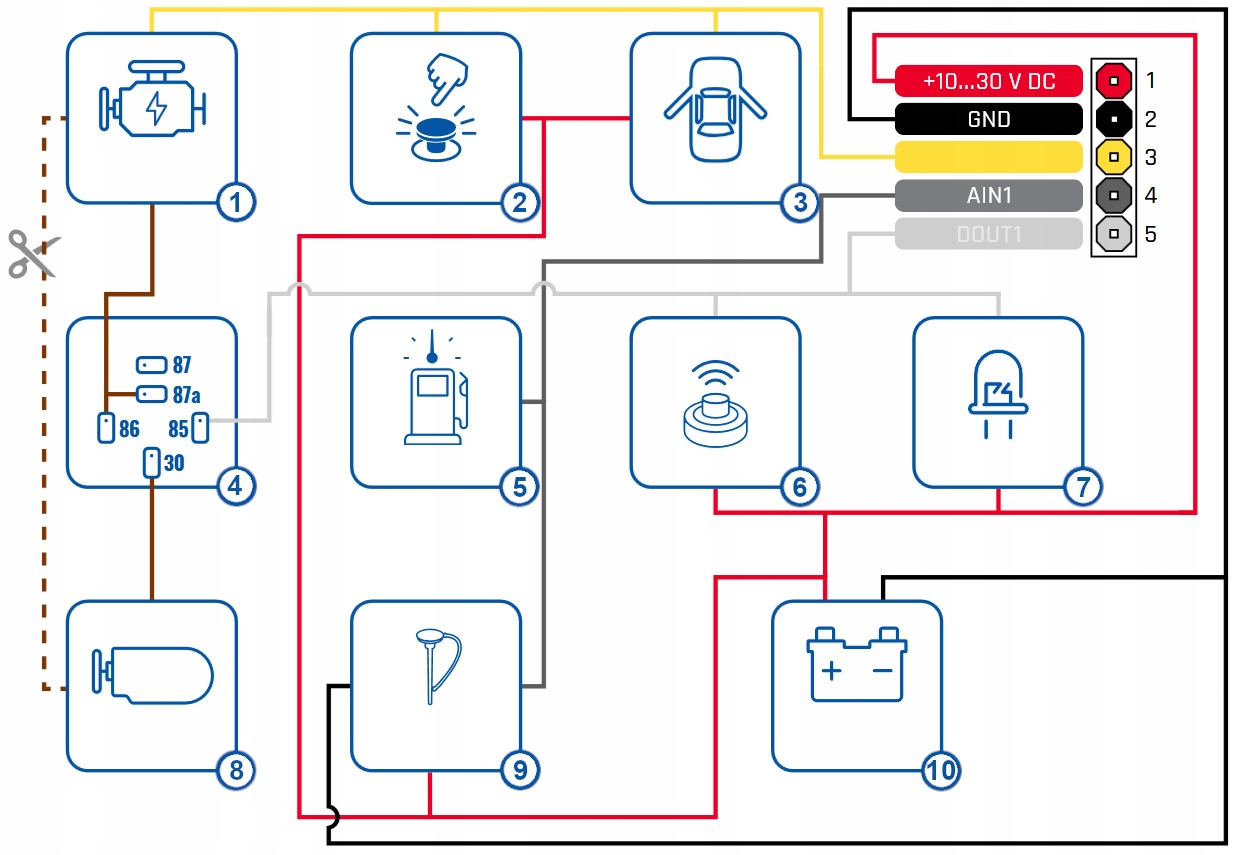

Схема підключення локатора:

Технічні характеристики:

Назва:

• Модуль: FMC920-QJIB0 (Quectel EG915U-EU)
• Технологія: LTE Cat 1/GSM/GPRS/GNSS/BLUETOOTH® LE

GNSS:

• Підтримувані системи: GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS
• Чутливість приймача: -165 дБм
• Точність позиціонування: < 2,5 м CE
• Точність швидкості: < 0,1 м/с (з похибкою +/- 15%)
• Швидкий старт: < 1 с
• Теплий старт: < 25 с
• Холодний старт: < 35 с

Стільниковий зв’язок:

• Технологія: LTE Cat 1, GSM
• Діапазони 2G: GSM: B2/B3/B5/B8
• Діапазони 4G LTE: LTE FDD: B1/B3/B7/B8/B20/B28
• Передача даних:
• LTE FDD: Макс. 10 Мбіт/с (DL) / Макс. 5 Мбіт/с (UL)
• GSM: GPRS: Макс. 85,6 Кбіт/с (DL) / Макс. 85,6 Кбіт/с (UL)

Потужність:

• Діапазон вхідної напруги: 10-30 В постійного струму із захистом від перенапруги та зворотною полярністю
• Внутрішній резервний акумулятор: Li-Ion 170 мАг, 3,7 В (0,63 Вт·год)
• Внутрішній запобіжник: 3 A, 125 В
• Енергоспоживання (при 12 В):
• Надглибокий сон: < 2 мА
• Глибокий сон: < 3 мА
• Онлайновий режим сну: < 8 мА
• GPS у режимі сну: < 12 мА
• Номінальний: < 28 мА

Робоче середовище:

• Робоча температура (з акумулятором): від -20 °C до +40 °C
• Робоча температура (без акумулятора): від -40 °C до +85 °C
• Температура зберігання (без батарей): від -40 °C до +85 °C
• Робоча вологість: 5% до 95% без конденсації
• Рівень захисту:IP54

Розміри та вага:

• Розміри: 79 x 43 x 12 мм (Д x Ш x В)
• Вага: 54 г
