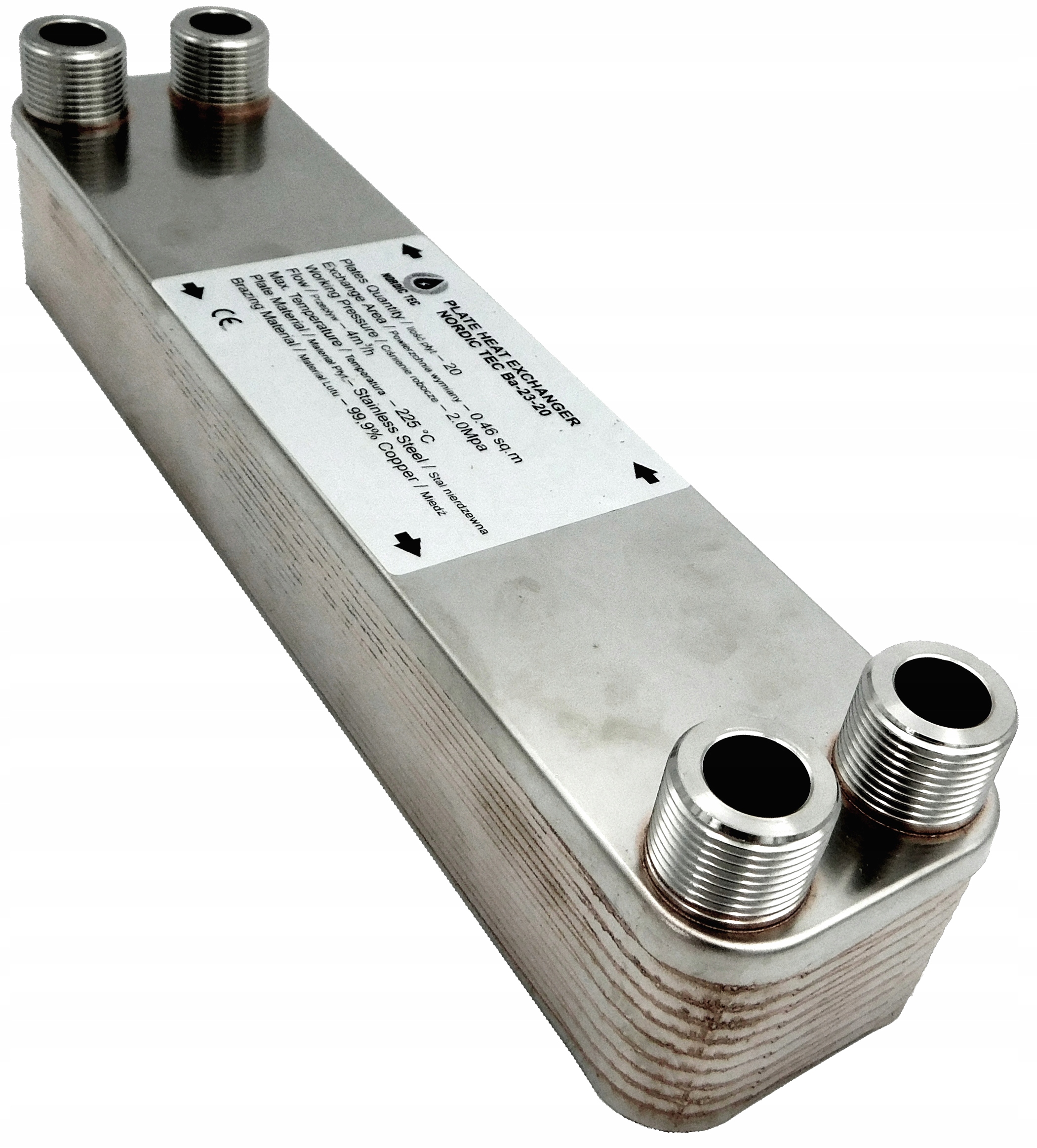

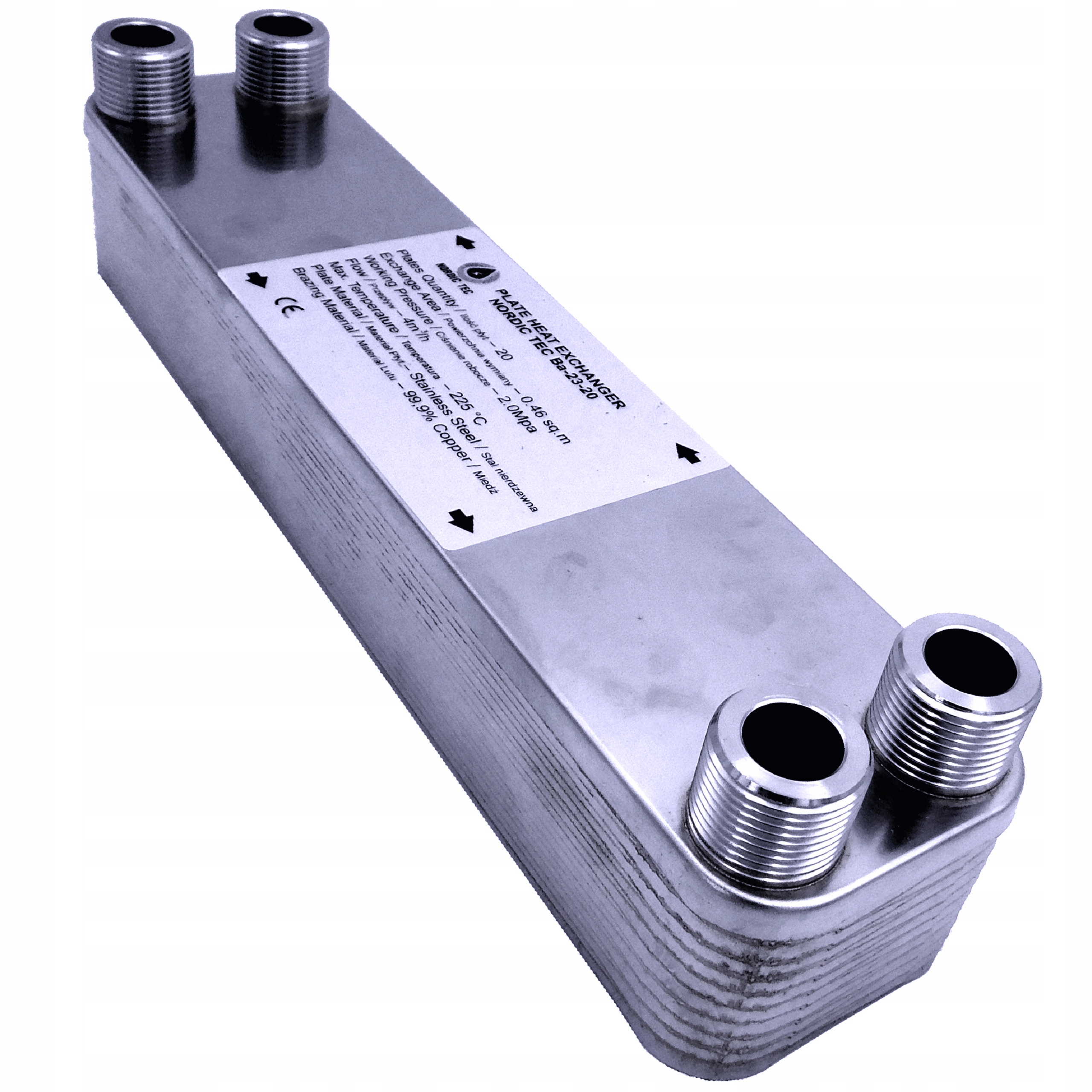

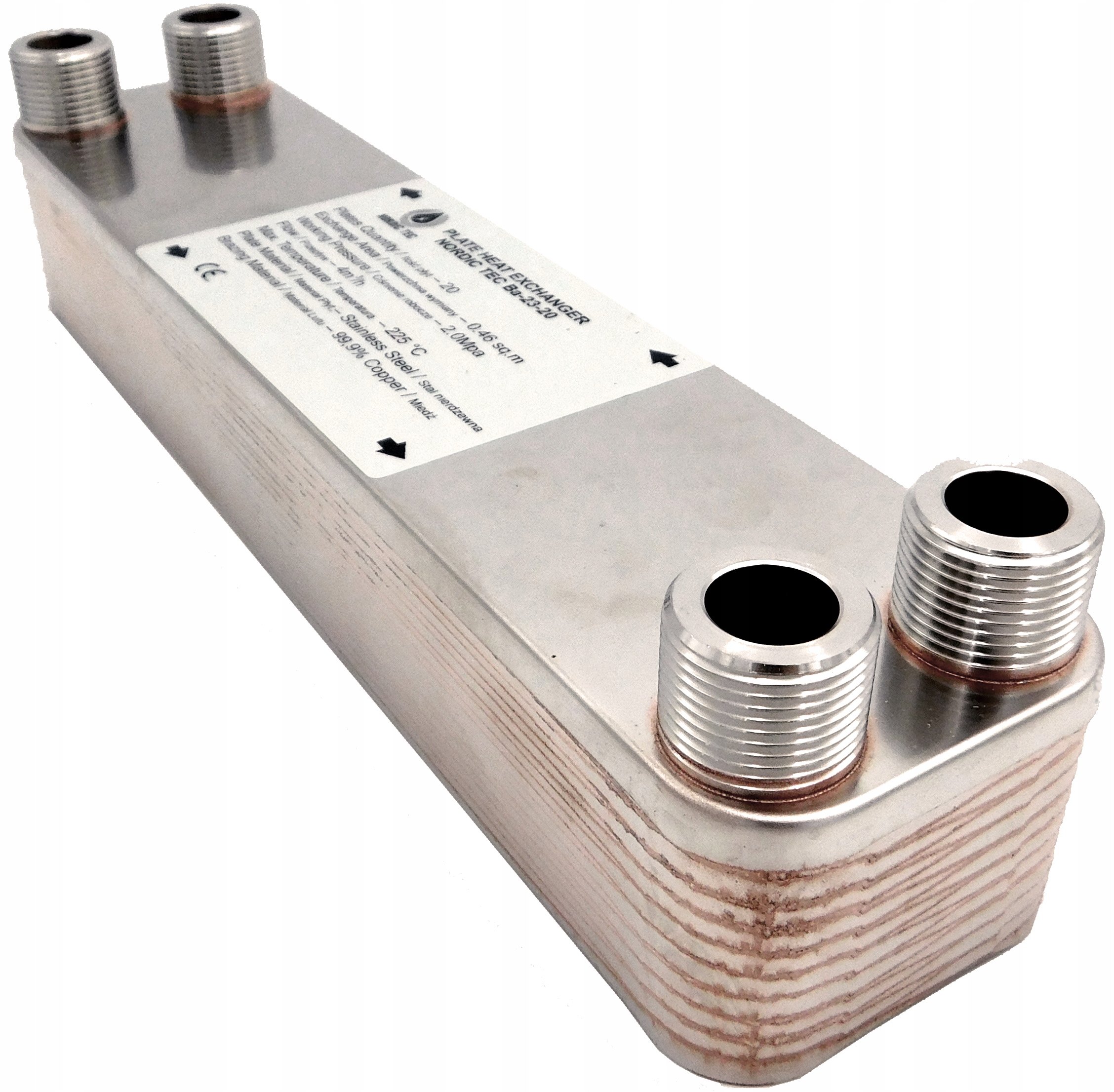

20-пластиновий теплообмінник Nordic Tec Ba-23-20, підключення 4x 3/4", 20 пластин

Технічні деталі:

• нержавіюча сталь 316L,паяна мідь 99,9% Cu
• Кількість пластин: 20 штук
• Товщина пластини: 0,4 мм
• Тип пластини: рифлена
• Потужність обігріву - до 25 кВт

Номінальна потужність - це максимальна потужність, яку можна досягти при дуже високих параметрах електропостачання. Вона не еквівалентна потужності котла чи опалювального пристрою, для якого можна використовувати теплообмінник.

Цей теплообмінник не підійде для використання з тепловим насосом (через те, що він є специфічним). джерело тепла, яке потребує значно більшої поверхні пластини).

Вибір має здійснювати особа з професійною підготовкою та знаннями теплообмінників.

• Підключення: 4x 3/4", Зовнішня різьба
• Робочий тиск - до 20 бар
• Випробувальний тиск - 40 бар
• Максимальна робоча температура: до +230°C
• Витрата - 4 м3/год
• Обмінна площа - 0,46 м2

* Сертифіковано - CE

Розміри обмінника:

Довжина (A) - 315 мм

Ширина (B) - 73 мм

Товщина (F) - 53 мм

Відстань з'єднання (C) - 278 мм

Відстань з'єднання (D) - 40 мм

Застосування:

• Підключення твердопаливних котлів і камінів з водяною сорочкою до закритої системи в установці центрального опалення
• Співпраця з газовими котлами, сонячними колекторами ( сонячні батареї) та нагрівачі гарячої води
• Підключення теплої підлоги
• Усі типи установок центрального опалення та гарячого водопостачання
• Співпраця з тепловими насосами (наприклад, геотермальне опалення)< /li>
• Замінне тепло, опалення та охолодження в промислових машинах різних галузей промисловості
• Робота як конденсатор/випарник у теплових насосах
• Холодильне обладнання харчової промисловості (наприклад, у виробництво соків, молока, пива)
• Підключення установки до міської мережі

Ми завжди підключаємо обмінник проти течії - для досягнення максимальної ефективності.

Чому пластинчастий теплообмінник?

Конструкція теплообмінника NORDIC TEC

Пластинчасті теплообмінники є проточними пристроями, які не накопичують воду (на відміну від баків). Поверхня теплообміну складається зі сталевих пластин товщиною 0,3-0,4 мм (нержавіюча сталь), з’єднаних між собою за допомогою мідного припою з вмістом міді 99,9% (або нікелевого припою, якщо мова йде про промислове застосування, не сумісне з міддю). У цьому випадку мінімізована товщина пластин є перевагою, яка дозволяє максимально ефективно обмінюватися температурами між середовищами, розташованими по обидва боки пластини.

Потік теплообмінних рідин спрямований в через кожен другий канал, створений нагрівальними пластинами, ці рідини відокремлюються один від одного і не змішуються одна з одною, навіть якщо вони обмінюються температурою. Паяні теплообмінники являють собою міцно з’єднану конструкцію, герметичність і нерозбірність завдяки тривалому процесу пайки у вакуумних печах. Спеціальне профілювання сталевих пластин забезпечує турбулентний потік (турбулентний потік для отримання кращої ефективності теплообміну). Це забезпечує дуже ефективну роботу і запобігає накопиченню домішок всередині теплообмінника. Це дуже важливо через очікувану довговічність пристрою.

Як працюють теплообмінники?

Пластинчасті теплообмінники — це опалювальні компоненти, які забезпечують передачу тепла від однієї системи опалення до іншої (наприклад, від тепломереж до інсталяційних систем). Ефективність передачі тепла від систем опалення або централізованого теплопостачання до опалювальних систем є основною метою використання теплообмінників. У будь-якій системі є теплообмін, обмінник підвищує ефективність системи за рахунок покращення теплопровідності. Однак спектр його застосування значно ширший.
