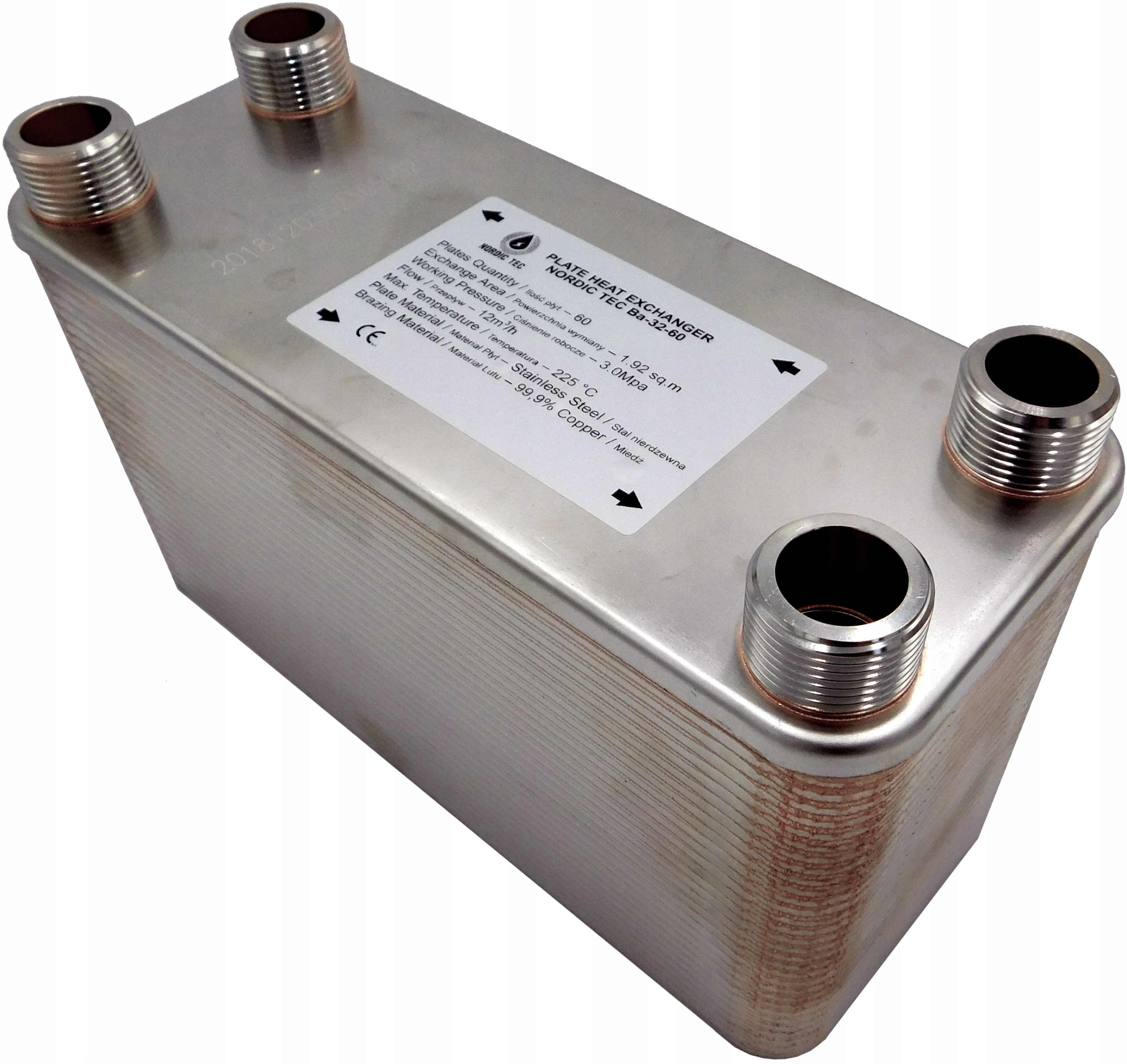

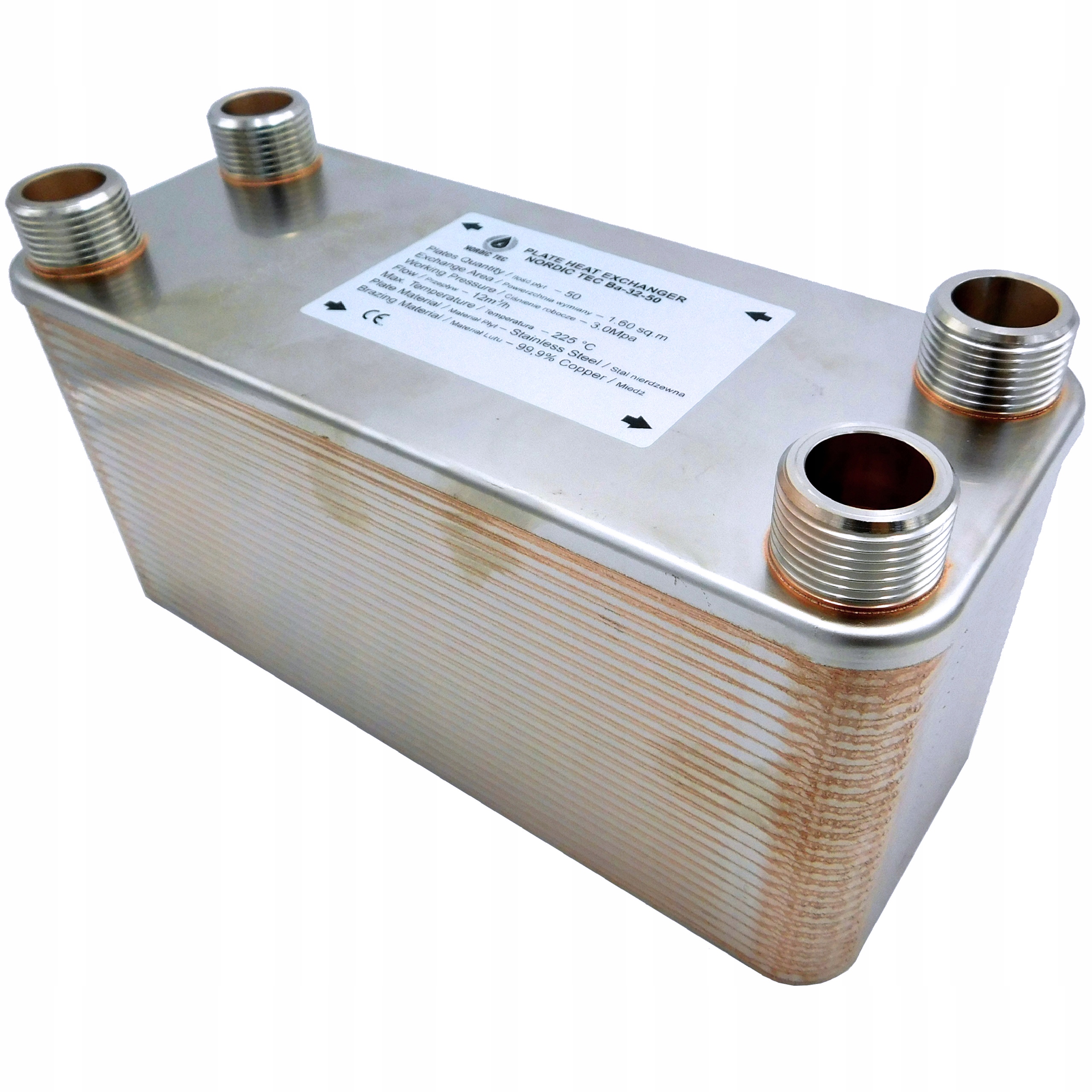

50 пластинчастий теплообмінник Nordic Tec Ba-32-50 1" 110 кВт

Теплообмінник центрального опалення - сталевий, паяний, марки Nordic Tec із зовнішніми різьбовими з'єднаннями 1", використовується для систем центрального опалення та гарячого водопостачання, у тому числі для підключення котлів і теплових насосів до системи.

Параметри пластинчастого теплообмінника потужністю 110 кВт

• Нержавіюча сталь 316L, паяна міддю 99,9% Cu
• Кількість пластин: 50 штук
• Товщина пластини: 0,4мм
• Тип пластини: рифлена < /li>
• Теплова потужність - від 45 до 110 кВт в залежності від температури подачі

Номінальна потужність - максимальна потужність, досяжна при дуже високих параметрах живлення.

Вона не еквівалентна потужності котла чи опалювального приладу.

Вибір має здійснювати професійно підготовлена ​​особа та знання теплообмінників.

• З'єднання: 4x 1"
• Робочий тиск - до 30 бар< /li>
• Випробування тиском - 45-60 бар

Обмінник не повинен працювати в системах з тиском вище 30 бар, незалежно від випробування тиск.

• Максимальна робоча температура: до +230°C
• Витрата - до 12 м3/год
• Обмінна площа - 1,60 м2

* Сертифіковано - CE, TÜV

Розміри теплообмінника:

Висота / Довжина (A) - 286 мм

Ширина (B) - 116 мм< /b >

Глибина / Товщина (F) - 127 мм

Відстань з'єднання (C) - 243 мм

Відстань з'єднання (D) - 72 мм

Застосування теплообмінника 110 кВт - наприклад:

• Підключення твердопаливних котлів і камінів з водяною сорочкою до закритої системи в системі центрального опалення
• Співпраця з газовими котлами, сонячними колекторами (сонячними панелями) та нагрівачами гарячої води
• Підключення теплої підлоги
• Всі типи систем центрального опалення та гарячого водопостачання
• Теплообмін, нагрівання та охолодження в промислових машинах різних галузей промисловості
• Охолодження харчової промисловості (наприклад, у виробництві соків, молока, пива)
• Підключення установки до міської мережі

Ми завжди підключаємо обмінник проти течії - для досягнення максимальної ефективності.

Конструкція теплообмінника NORDIC TEC

Пластинчасті теплообмінники є проточними пристроями, які не накопичують воду (на відміну від баків). Поверхня теплообміну складається зі сталевих пластин товщиною 0,3-0,4 мм (нержавіюча сталь), з’єднаних між собою за допомогою мідного припою з вмістом міді 99,9% (або нікелевого припою, якщо мова йде про промислове застосування, не сумісне з міддю). У цьому випадку мінімізована товщина пластин є перевагою, яка дозволяє максимально ефективно обмінюватися температурами між середовищами, розташованими по обидва боки пластини.

Потік теплообмінних рідин спрямований в через кожен другий канал, створений нагрівальними пластинами, ці рідини відокремлюються один від одного і не змішуються одна з одною, навіть якщо вони обмінюються температурою. Паяні теплообмінники являють собою міцно з’єднану конструкцію, герметичність і нерозбірність завдяки тривалому процесу пайки у вакуумних печах. Спеціальне профілювання сталевих пластин забезпечує турбулентний потік (турбулентний потік для отримання кращої ефективності теплообміну). Це забезпечує дуже ефективну роботу і запобігає накопиченню домішок всередині теплообмінника. Це дуже важливо через очікувану довговічність пристрою.

Вибір має здійснювати людина з професійною підготовкою та знаннями теплообмінників.
