Кожухотрубний теплообмінник (так званий басейн) - 30 кВт

NORDIC TEC B85 - теплообмінник для невеликих садових або критих басейнів. Прилад, призначений для підігріву прісної води в басейні без солі.

Обмінник для басейну B85 - параметри

* Номінальна потужність - 30 кВт

• Обмінник для басейну досягає потужності 30 кВт при використанні середовище вода-вода, з припущеною різницею температур між ними 60 градусів C. (тоді він досягає 100% ефективності)

ККД у випадку меншої різниці температур між середовищами становить на основі такого коефіцієнта перетворення:

• 60 °C = 100%
• 50 °C = 85%
• 40 °C = 70%< /li>
• 30 °C = 55%

Коли використовується гліколь, теплопередача послаблюється, передбачається, що теплопередача слабша на 8-15%, залежно від наскільки гліколь розбавлений водою

* Площа теплообміну - 0,25 м2

* Нержавіюча сталь - AISI 316L (кислота)

Теплообмінник басейну не можна використовувати з агресивними середовищами (різними типами хімікатів, а також морською або підсоленою водою). У цьому випадку вам слід використовувати титановий теплообмінник для цього типу середовища.

* Випробувальний тиск - 10 бар, максимально допустимий робочий тиск - 6 бар.

* З'єднання -

• 2x 3/4 дюйма GW - підключення теплоносія - K1 і K4
• 2x 1 дюйм GW - теплоносій з'єднання - К3 і К2

* Рекомендований об’єм басейну:

• номінально до 10–30 м3, підтримуючи різницю середовищ 60°C і відповідний рівень потоку до 30 м3
• В у разі недостатніх параметрів нагріву теплообмінник басейну може не впоратися з запропонованим об’ємом. Це означає, що 30 м3 води можна нагріти за допомогою цього теплообмінника, якщо забезпечуються дуже сприятливі параметри, у випадку нижчих температур (наприклад, теплові насоси, конденсаційні котли) - рекомендовано для менших басейнів, ніж 30 м3

* Витрата

• теплоносія - до 31 л/хв
• теплоносія - до 213 л/хв

* Максимальна робоча температура - макс. 208°C

Це температура, визначена виробником як безпечна для пристрою (доступна лише для промислових застосувань)

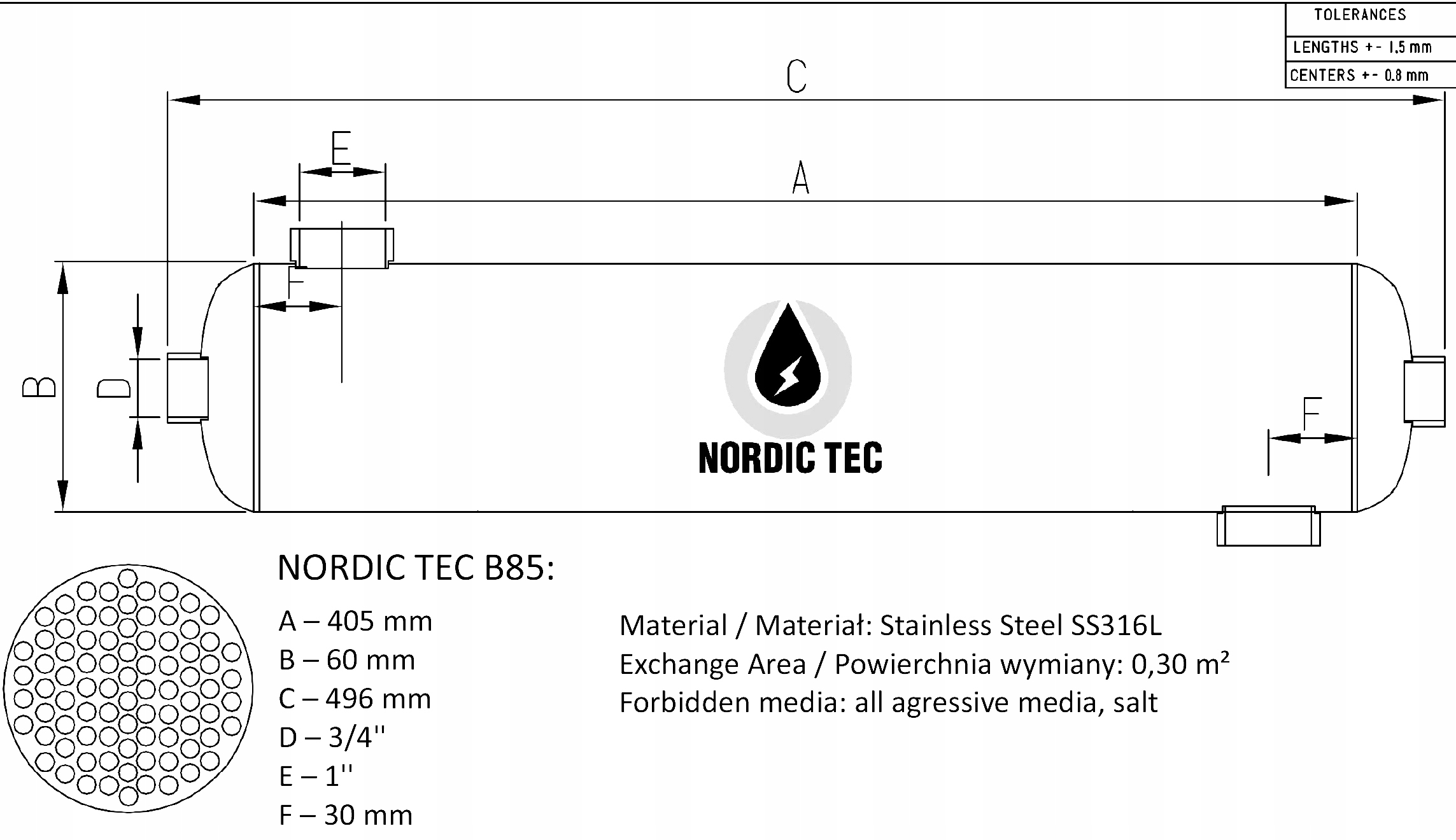

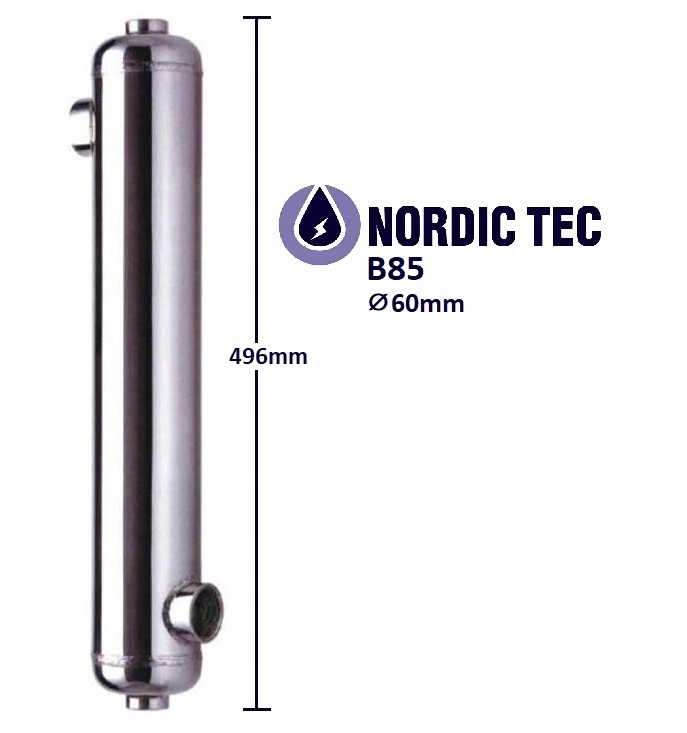

Розміри теплообмінника для басейну B85 30 кВт

• довжина з роз'ємами - 496 мм
• діаметр - 60 мм

* Сертифікований продукт - PED 97/23/EC

* Високий потік із низькими втратами тиску

* Розроблений із можливістю самоочищення

Спосіб підключення теплообмінників басейну 30 кВт

• K1 - вхід теплоносія
• K2 - вихід теплоносія
• K3 - вхід теплоносія
• K4 - вихід теплоносія

Обмінники Моделі басейнів 30kW, як і інші кожухотрубні моделі Nordic Tec - підключаються протиточно для отримання максимальної ефективності теплообмінника. Спосіб протитечійного підключення показано на малюнку нижче.

Сталеві теплообмінники не підходять для використання з сіллю, солоною або морською водою. У цьому випадку слід використовувати титановий теплообмінник.
